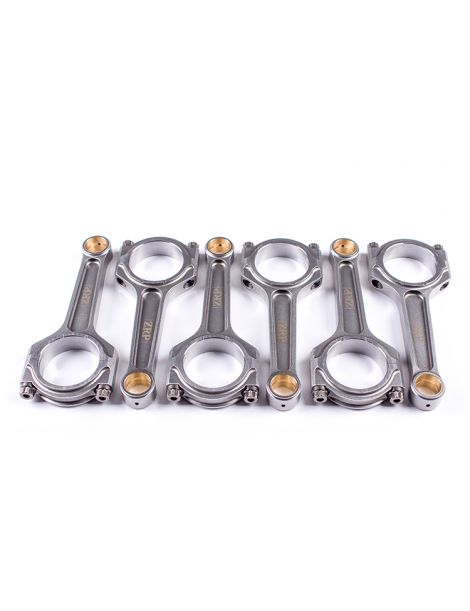

Geschmiedete Pleuel BMW - 3.0L 24V Biturbo - N54B30 für geschmiedete Kolben

Der Motor BMW N54B30

Der BMW N54B30 (allgemein „N54“ genannt) ist ein 3.0L-Biturbo-Reihensechszylinder mit Direkteinspritzung, vorgestellt auf dem Genfer Autosalon 2006. Als erster in Großserie gefertigter Turbo-Benziner von BMW seit dem M106 (1986) hat er 2.979 cm³ Hubraum (Bohrung 84 mm × Hub 89,6 mm) und vereint einen Open-Deck-Aluminiumblock, eine geschmiedete Kurbelwelle, einen DOHC-Zylinderkopf mit Doppel-VANOS und eine Hochdruck-Direkteinspritzung (High Precision Injection mit Piezo-Injektoren). Seine zwei Turbolader verkürzen die Ansprechzeit; Verdichtung 10,2:1, Drehzahlbegrenzer bei 7.000 U/min. Er wurde von 2006 bis 2016 gebaut.

Eingeführt im BMW 335i (3er E90/E91/E92/E93), treibt der N54 auch den 135i, 1 M Coupé, 535i, 740i, X6 xDrive35i und Z4 sDrive35i/35is an, mit rund 306 bis 340 PS je nach Version und einem Drehmoment um 400 N·m. Bekannt für die Robustheit seines Kurbeltriebs, ist der N54B30 eine der beliebtesten Tuning-Basen: Um hohe Leistungen zuverlässig zu machen, ersetzt man die Serienpleuel durch verstärkte geschmiedete Pleuel aus 4340-Stahl, kombiniert mit geschmiedeten Kolben.

Die geschmiedeten Pleuel

Aus hochfestem 4340-Stahl gefertigt, machen die verstärkten geschmiedeten Pleuel den Kurbeltrieb zuverlässig, sobald die Leistung steigt. Sie werden unverzichtbar beim Umstieg auf geschmiedete Kolben, bei höherer Drehzahl, gesteigertem Ladedruck oder größerem Hubraum, also überall dort, wo das Serienpleuel an seine Grenzen stößt.

Ausgelegt für die hohen Belastungen getunter Motoren (Turbo wie Kompressor), decken diese geschmiedeten Pleuel alle Disziplinen ab (Rallye, Drift, Drag, Rundstrecke und Trackday, Bergrennen, Time Attack) und begleiten Stage-2-, Stage-3- und Stage-4+-Aufbauten bis zum Wettbewerbsmotor.

Technische Daten der geschmiedeten Pleuel N54B30

Anzugsmoment und Längung

Die Hersteller empfehlen die Längungsmethode (Messuhr) als Referenz: Die dem Kit beiliegende Anleitung hat stets Vorrang. Die angegebenen Anzugsmomente gelten für eine Montage mit ARP-Schmiermittel.

Technischer Leitfaden

Geschmiedeter 4340-Stahl: Was ist das?

Die Pleuelprofile

	I-Schaft. Mit ihrem dünneren Mittelquerschnitt ist das I-Schaft-Pleuel leichter: weniger Trägheit, also freieres Hochdrehen. Es ist das bevorzugte Profil bei modernen Turbomotoren wie dem N54, in der Rallye und bei drehzahlorientierten Aufbauten (Drift, Time Attack). Seine Variante I-HD (Heavy Duty) ist eine verstärkte Version mit dickerer Geometrie, ausgelegt für höhere Lasten.

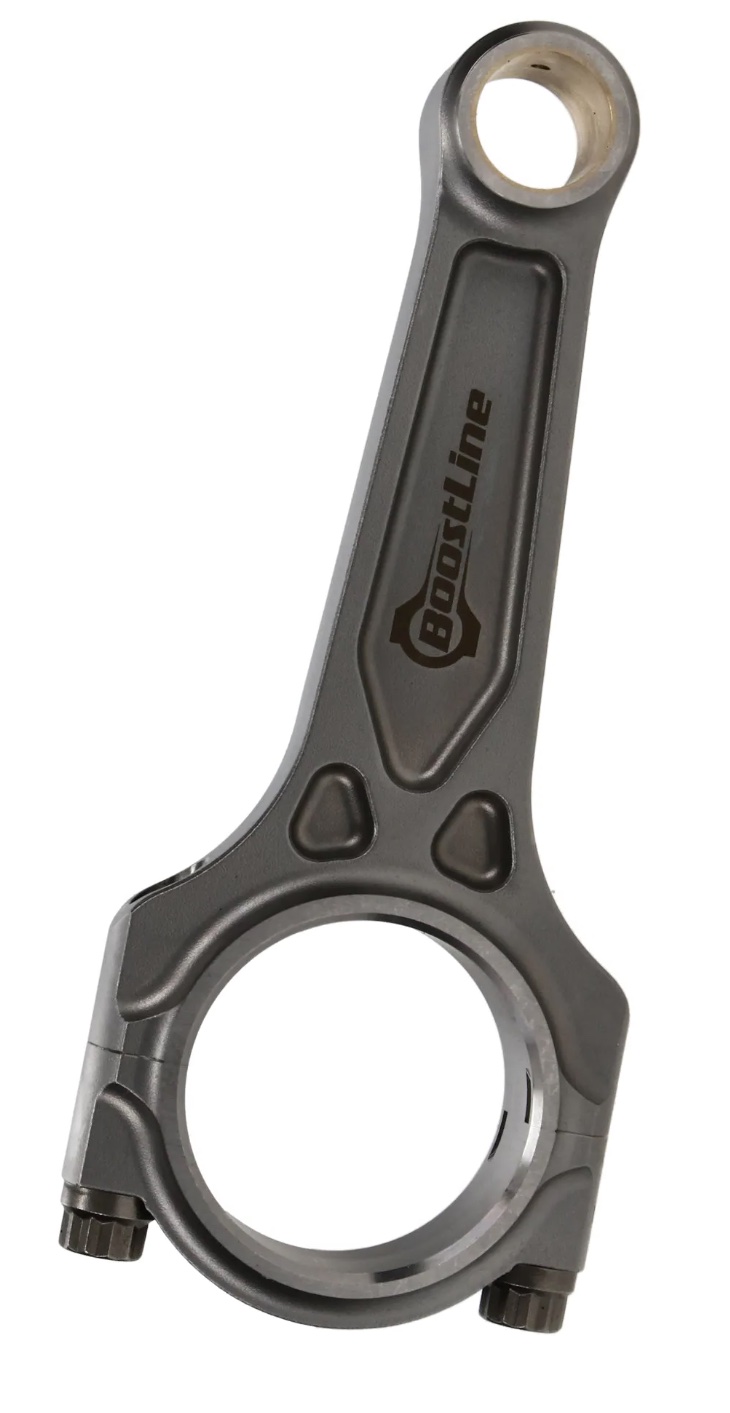

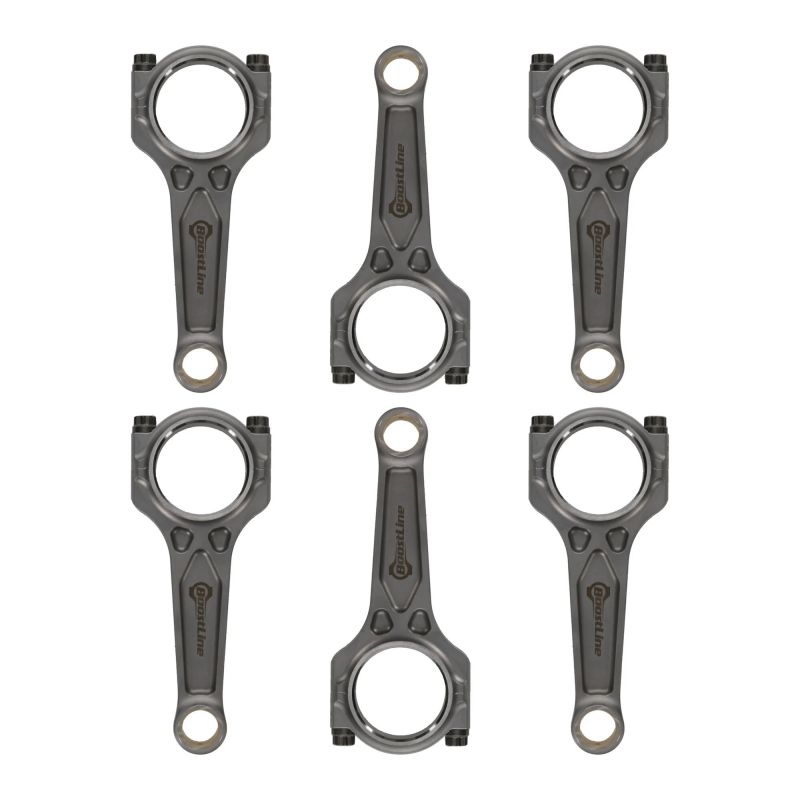

	I-3P-Profil (I mit 3 Taschen, Boostline). Dieses patentierte Profil behält die Leichtigkeit eines I-Schafts und ergänzt triangulierte Verstärkungen am großen Pleuelauge: bessere Stabilität unter Zuglast und eine um rund 60 % höhere Biegefestigkeit als ein H-Schaft-Pleuel. Ein Vorteil bei stark aufgeladenen Motoren und Aufbauten mit sehr hohem Zylinderdruck.

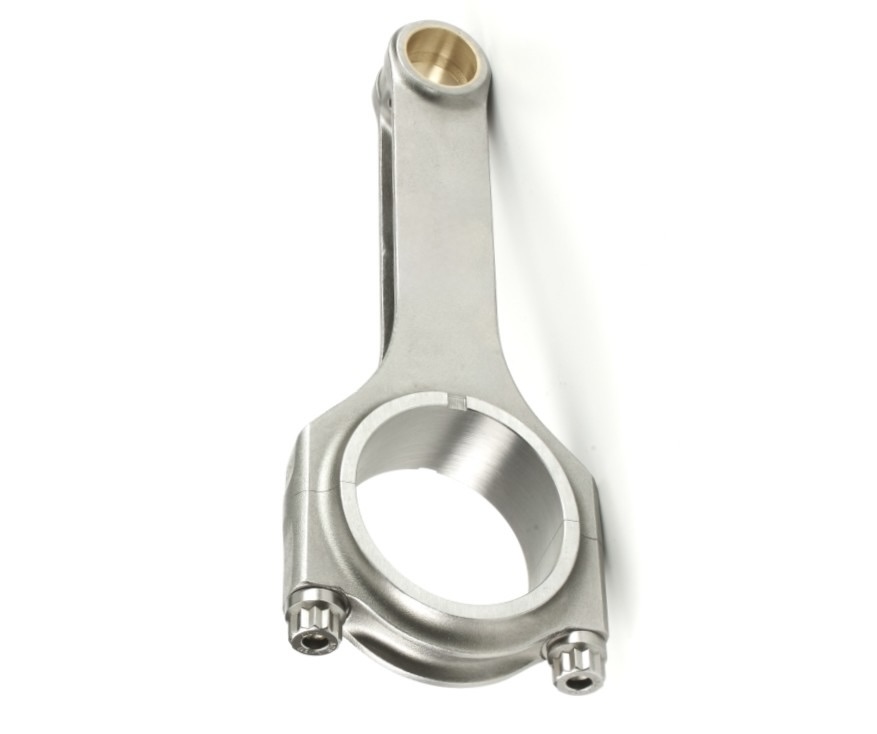

	H-Schaft. Erkennbar an seinem „H“-förmigen Querschnitt (zwei flache Flanken, verbunden durch einen mittigen Steg), bietet dieses Profil eine hohe Steifigkeit und eine ausgezeichnete Beständigkeit gegen Biegung wie Druck. Etwas schwerer als ein I-Schaft-Pleuel, setzt es auf Festigkeit statt Leichtigkeit: Es ist die bevorzugte Wahl für drehmomentstarke Motoren, große Hubräume und Drag Racing, wo Zylinderdruck und die vom Pleuel aufgenommenen Kräfte extreme Werte erreichen. Bei einem stark aufgebauten, auf Drehmoment und Zuverlässigkeit ausgelegten N54 ist das H-Schaft-Pleuel eine sichere Wahl, besonders geschätzt für die Dauerhaltbarkeit unter hoher Last.

Wie wählt man seine Pleuelschrauben?

Die Pleuelschraube zählt zu den am stärksten beanspruchten Bauteilen des Motors. Entscheidend ist, die ARP-Güte auf den tatsächlichen Einsatz des Aufbaus abzustimmen und anschließend Anzugsmoment und Längung bei der Montage strikt einzuhalten.

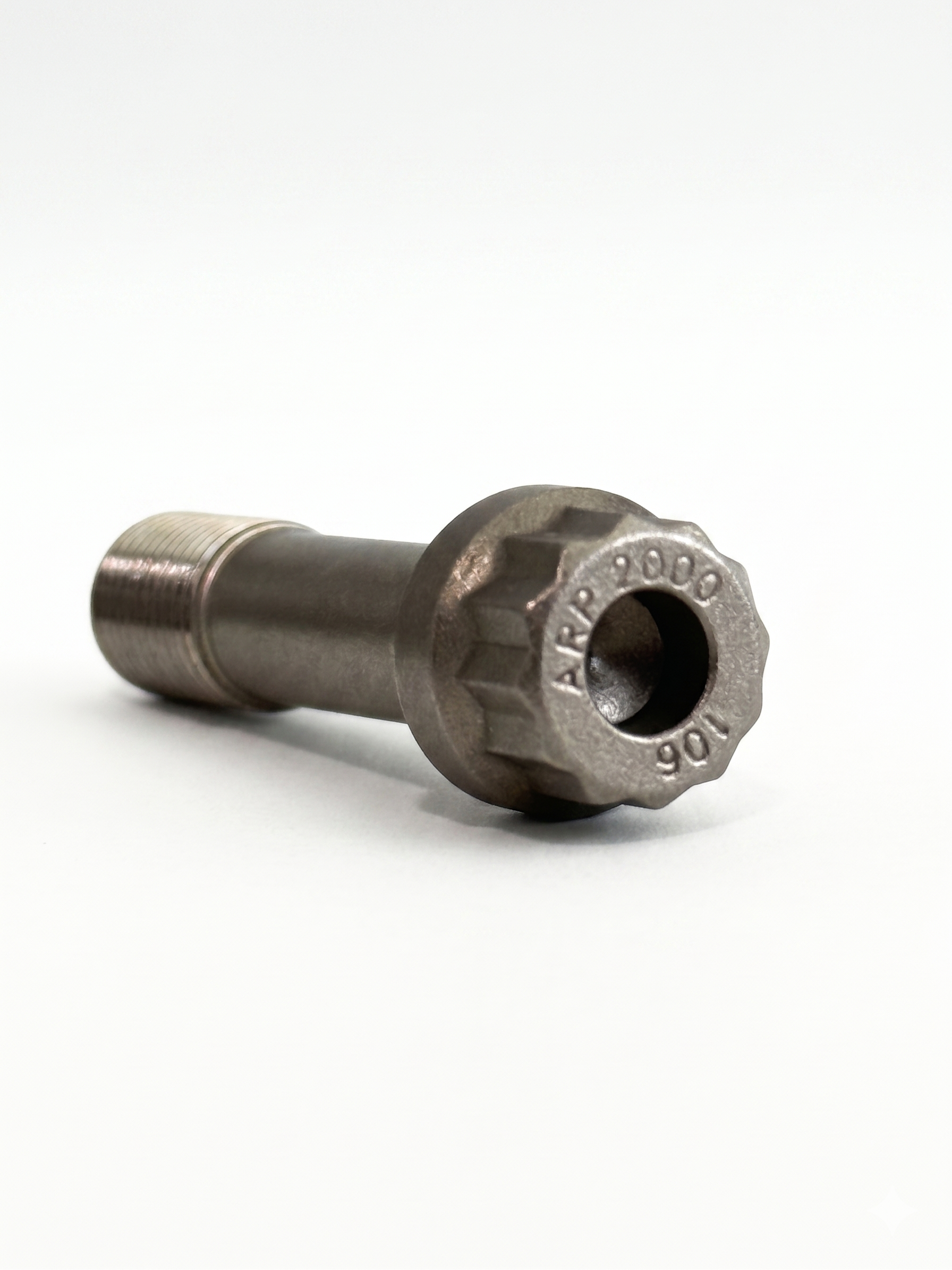

	ARP2000 (Zugfestigkeit ~220.000 psi, also ~1.517 MPa) ist der Hochleistungsstandard. Geeignet für Aufbauten bis etwa 700 PS und Maximaldrehzahlen um 7.500 U/min, ist es die gängigste Güte auf der Rundstrecke, im Drift, in der Rallye oder beim Trackday, mit einem ausgezeichneten Verhältnis von Festigkeit/Zuverlässigkeit/Preis und ohne besondere Lageranforderungen.

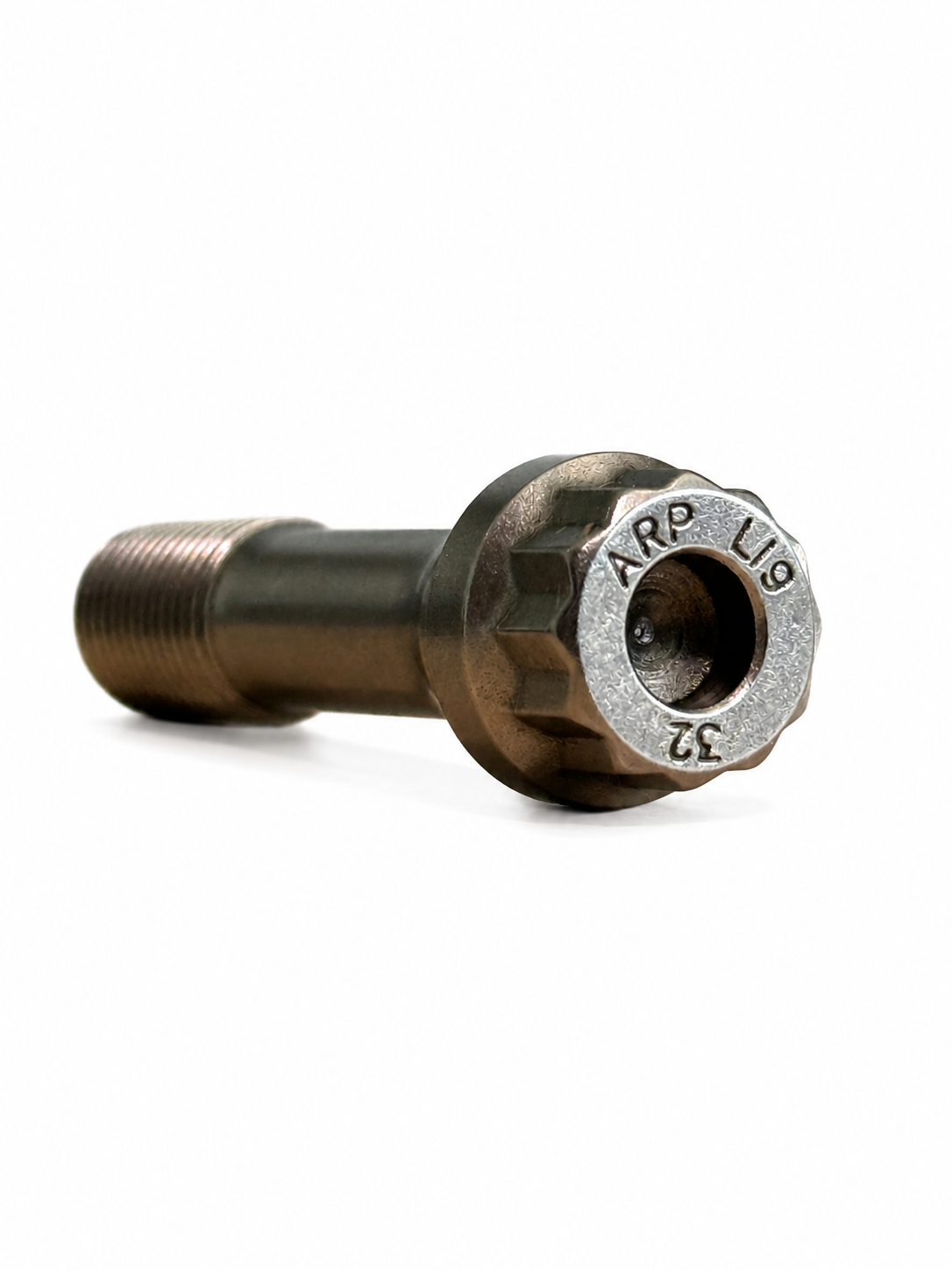

	L19 (Zugfestigkeit ~260.000 psi, also ~1.793 MPa) zielt auf extreme Einsätze: Aufbauten über 800 PS, Drehzahlen über 8.500 U/min, Beschleunigungsrennen und Dragster. Achtung: empfindlich gegen Korrosion und Wasserstoffversprödung, muss es zwingend geölt und vor Feuchtigkeit geschützt gelagert und montiert werden.

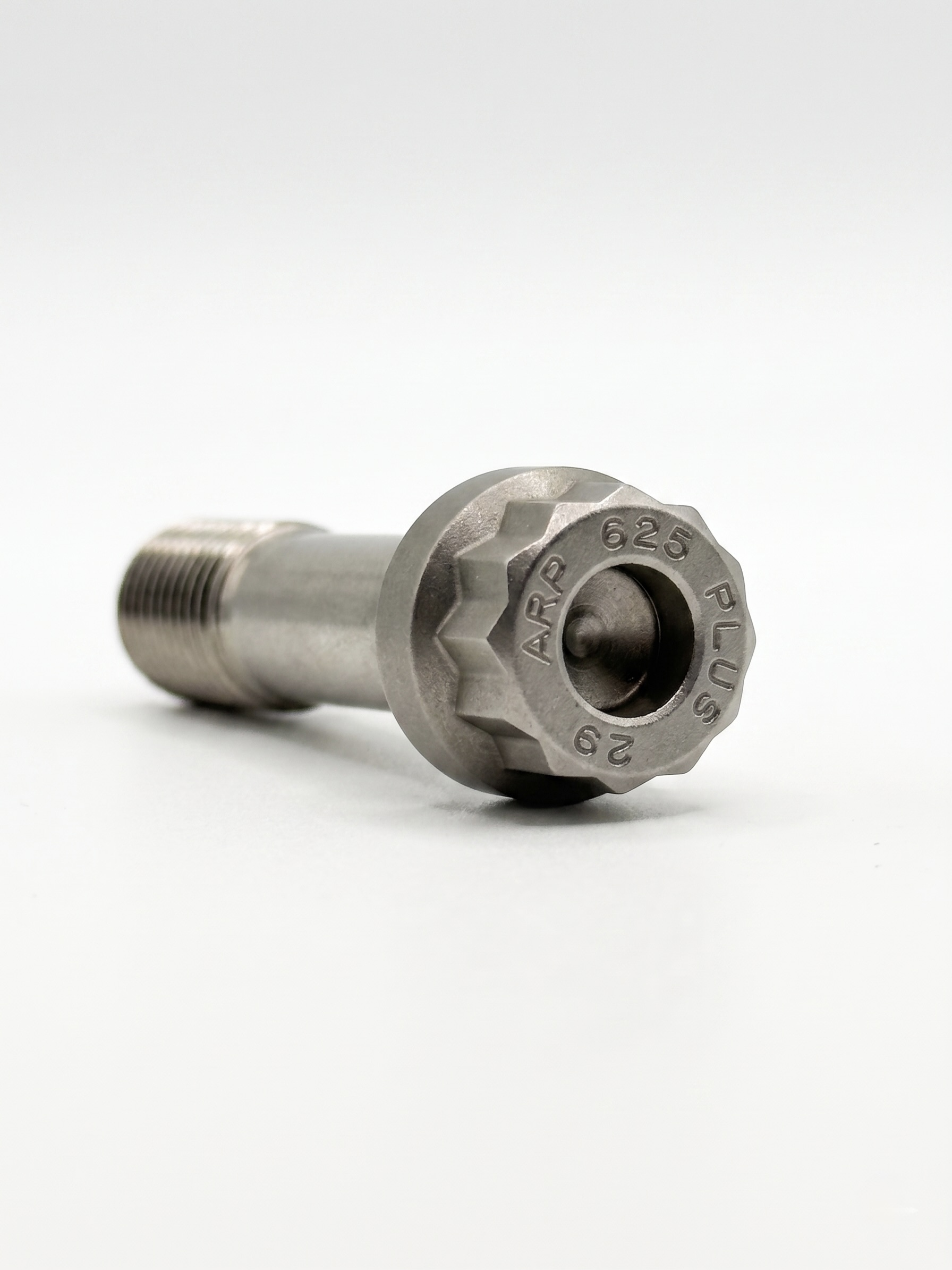

	CA625+ (Custom Age 625+, Zugfestigkeit 260.000 bis 280.000 psi, also ~1.793 bis 1.931 MPa) ist die Premium-Legierung von ARP. Mit sehr hoher Festigkeit zielt sie auf die extremsten Aufbauten (über 800 PS und sehr hohe Drehzahl, wie das L19) und bietet zugleich eine bessere Beständigkeit gegen atmosphärische Korrosion und Oxidation als ARP2000, wobei sie unempfindlich gegen Wasserstoffversprödung bleibt (ohne die Lageranforderungen des L19). Ideal für die anspruchsvollsten Pleuel- und Zylinderkopfschrauben-Anwendungen.

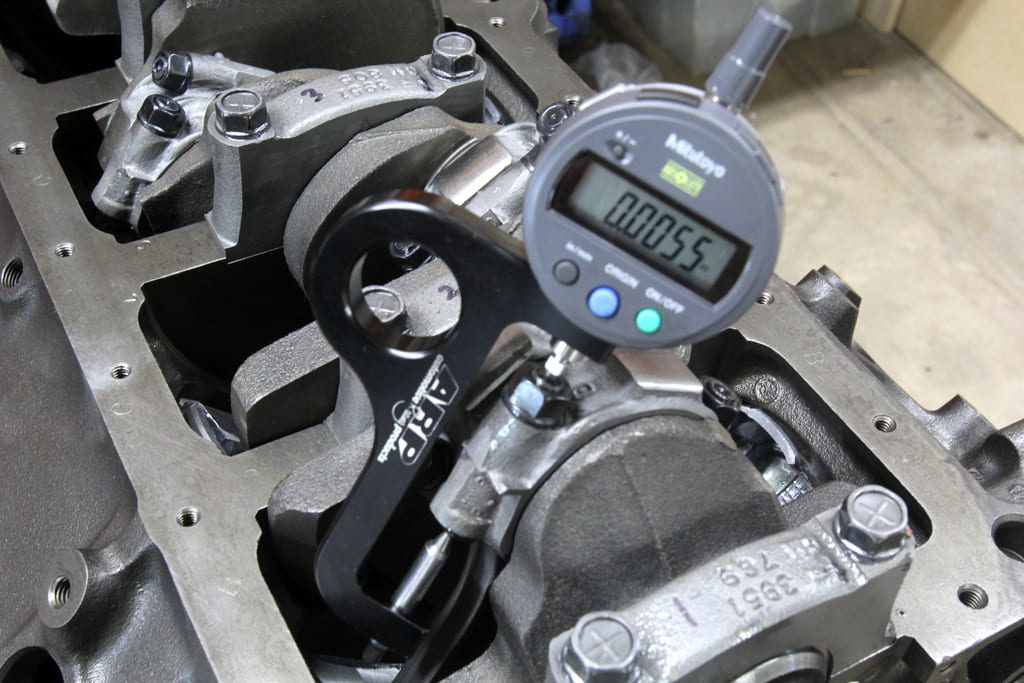

Messung der Schraubenlängung

Entdecken Sie die ARP-Längenmessuhr für Pleuelschrauben

Die angebotenen Marken

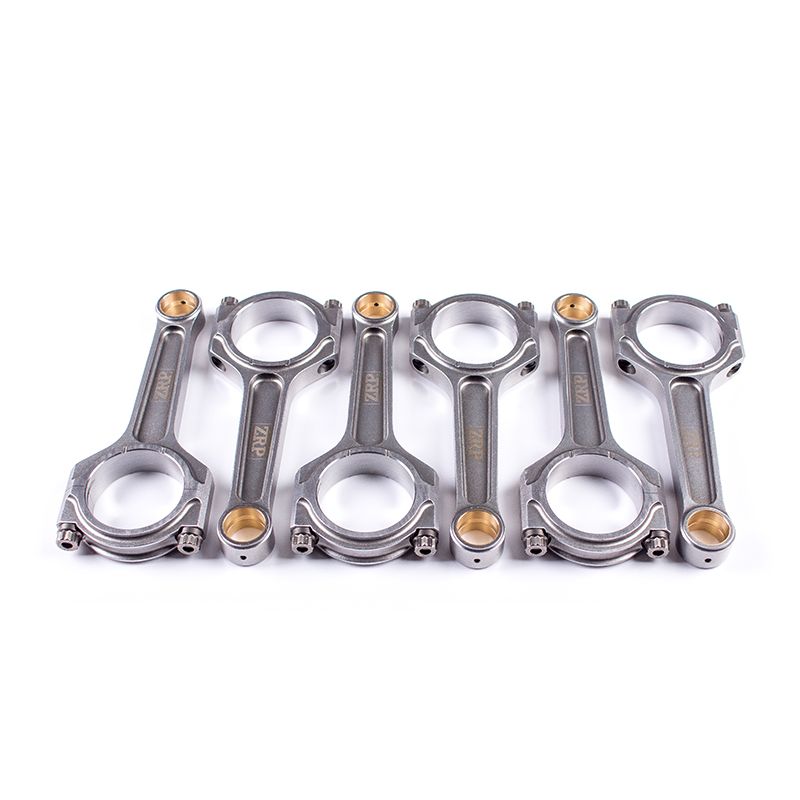

	ZRP, griechische Marke für geschmiedete Hochleistungspleuel, entworfen von Alex Drakos in Athen. Jedes Pleuel wird aus 4340-Stahl geschmiedet, präzise gefertigt und auf ±1 g gewuchtet, um bei hoher Drehzahl zuverlässig zu bleiben. Erhältlich im I- oder H-Schaft mit ARP2000-, L19- oder Custom-Age-625+-Schrauben, werden sie in Griechenland entwickelt und geprüft und sind in Rallye, auf der Rundstrecke und im Drift erprobt.

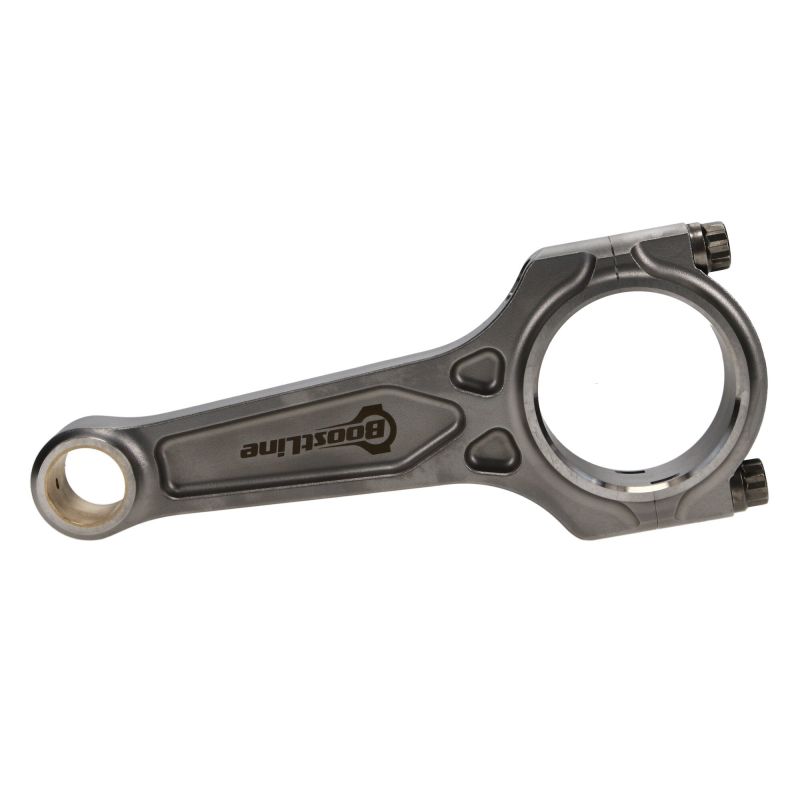

	BOOSTLINE (Wiseco-Gruppe), Pleuelreihe der amerikanischen Wiseco-Gruppe, seit 1941 eine Referenz. Die patentierte 3-Taschen-Konstruktion verbindet die Steifigkeit eines I-Schafts mit der Robustheit eines H-Schafts. Aus 4340-Stahl geschmiedet und in den USA gefertigt, werden sie mit ARP2000-Schrauben geliefert (Custom Age 625+ optional) und sind für aufgeladene Motoren ausgelegt.

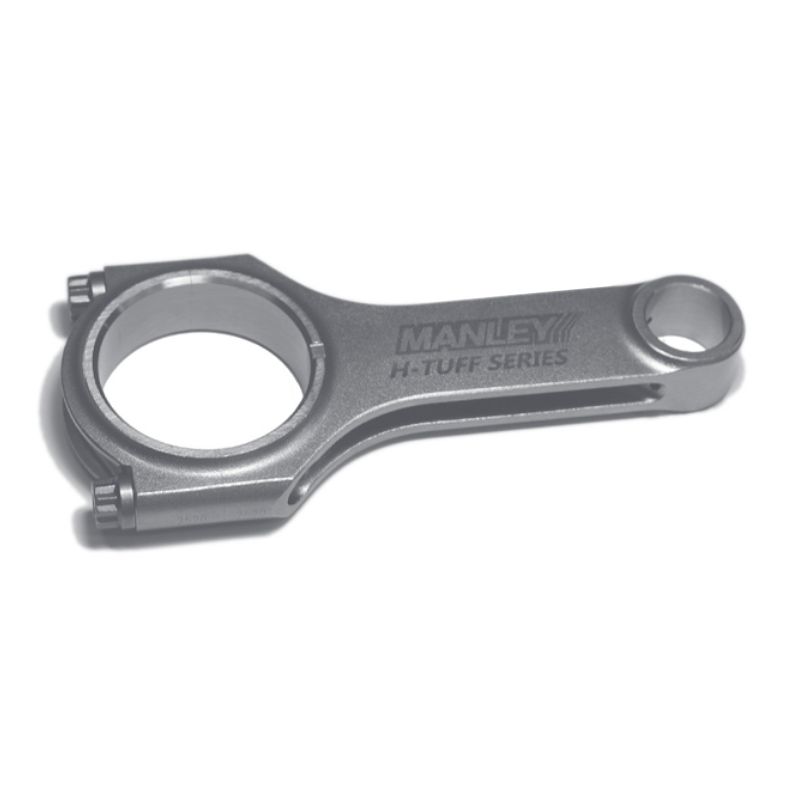

	MANLEY, amerikanischer Hersteller geschmiedeter Pleuel seit 1966. Aus vakuumentgastem 4340-Stahl in Luftfahrtqualität gefertigt, kugelgestrahlt und einzeln geprüft, gibt es seine „Turbo Tuff“-Pleuel im H- und I-Schaft, mit ARP2000- oder Custom-Age-625+-Schrauben. Ein großer Name im Motorenbau, von der Straße bis zum Rennsport.

Glossar

1) Kleines Pleuelauge 2) Durchmesser kleines Auge 3) Pleuelschaft 4) Pleuelschraube 5) Großes Pleuelauge 6) Mutter / Pleuelschraube 7) Pleueldeckel 8) Durchmesser großes Auge 9) Augenabstand

Fahrzeugkompatibilität des Motors BMW N54B30

Diese geschmiedeten Pleuel sind mit allen Fahrzeugen kompatibel, die den Motor BMW N54B30 (3.0L 24V Biturbo) verwenden:

OEM-Referenz: 11 24 7 586 491 (Satz mit 6 Pleueln).

Warum ist es die wirtschaftlichste Lösung?

Wenn ein Serien-Kurbeltrieb den Geist aufgibt (gebrochenes, verbogenes oder angelaufenes Pleuel), erfordert die Rückkehr zur Werkskonfiguration den Austausch von Pleueln und Kolben, die oft gleichzeitig beschädigt sind. Die Rechnung steigt schnell, für eine bloße Wiederherstellung des Serienzustands.

Für ein vergleichbares oder sogar geringeres Budget bringen geschmiedete Pleuel aus 4340-Stahl in Kombination mit geschmiedeten Kolben eine deutlich höhere Zuverlässigkeit und Sicherheitsreserve, dazu ein echtes Potenzial für Leistungssteigerung. Es ist die Lösung, auf die europäische Tuner seit über 15 Jahren setzen.

Bei gleichem Budget: mehr Zuverlässigkeit, mehr Potenzial, mehr Langlebigkeit.
