Bielle forgiate BMW - 3.0L 24V Biturbo - N54B30 per pistoni forgiati

Il motore BMW N54B30

Il BMW N54B30 (comunemente chiamato «N54») è un sei cilindri in linea 3.0L biturbo a iniezione diretta, presentato al Salone di Ginevra 2006. Primo motore benzina turbocompresso prodotto in grande serie da BMW dal M106 (1986), ha una cilindrata di 2.979 cm³ (alesaggio 84 mm × corsa 89,6 mm) e abbina un basamento in alluminio open-deck, un albero motore forgiato, una testata DOHC a doppio VANOS e l'iniezione diretta ad alta pressione (High Precision Injection con iniettori piezoelettrici). I suoi due turbocompressori riducono il tempo di risposta; rapporto di compressione 10,2:1, limitatore a 7.000 giri/min. È stato prodotto dal 2006 al 2016.

Lanciato sulla BMW 335i (Serie 3 E90/E91/E92/E93), l'N54 equipaggia anche le 135i, 1 M Coupé, 535i, 740i, X6 xDrive35i e Z4 sDrive35i/35is, con una potenza di circa 306-340 CV a seconda delle versioni e una coppia intorno ai 400 N·m. Apprezzato per la solidità del manovellismo, l'N54B30 è una delle basi di preparazione più ricercate: per rendere affidabili le alte potenze, si sostituiscono le bielle di serie con bielle forgiate rinforzate in acciaio 4340, abbinate a pistoni forgiati.

Le bielle forgiate

Lavorate in acciaio 4340 ad alta resistenza, le bielle forgiate rinforzate rendono affidabile il manovellismo non appena la potenza aumenta. Diventano indispensabili passando a pistoni forgiati, aumentando il regime, incrementando la pressione di sovralimentazione o guadagnando cilindrata, tutti casi in cui la biella di serie raggiunge i suoi limiti.

Progettate per sopportare le forti sollecitazioni dei motori elaborati (turbo o compressore), queste bielle forgiate coprono tutte le discipline (rally, drift, drag, circuito e track day, cronoscalata, time attack) e accompagnano le preparazioni Stage 2, Stage 3 e Stage 4+, fino al motore da competizione.

Caratteristiche tecniche delle bielle forgiate N54B30

Coppia di serraggio e allungamento

I produttori raccomandano il metodo per allungamento (comparatore) come riferimento: le istruzioni fornite con il kit prevalgono sempre. Le coppie indicate corrispondono a un montaggio con lubrificante ARP.

Guida tecnica

Acciaio forgiato 4340: che cos'è?

I profili di biella

	Profilo a I. Con la sua sezione centrale più sottile, la biella a I è più leggera: meno inerzia, quindi salite di giri più libere. È il profilo preferito sui moderni motori turbo come l'N54, nel rally e nelle preparazioni spinte ad alto regime (drift, time attack). La sua variante I-HD (Heavy Duty) è una versione rinforzata, dalla geometria più spessa, progettata per sopportare carichi più elevati.
	Profilo I-3P (I a 3 tasche, Boostline). Questo profilo brevettato mantiene la leggerezza di una biella a I aggiungendo rinforzi triangolati sulla testa di biella: migliore stabilità sotto carico di trazione e resistenza alla flessione superiore di circa il 60% rispetto a una biella a H. Un vantaggio sui motori fortemente sovralimentati e nelle preparazioni ad altissima pressione in camera.
	Profilo a H. Riconoscibile dalla sua sezione a forma di «H» (due fianchi piatti uniti da un'anima centrale), questo profilo offre una grande rigidità e un'eccellente resistenza sia alla flessione sia alla compressione. Un po' più pesante di una biella a I, punta sulla solidità più che sulla leggerezza: è la scelta privilegiata per motori ad alta coppia, grandi cilindrate e drag racing, dove la pressione in camera e gli sforzi sopportati dalla biella raggiungono valori estremi. Su un N54 molto elaborato orientato alla coppia e all'affidabilità, la biella a H è una scelta sicura, particolarmente apprezzata per la tenuta nel tempo sotto forte carico.

Come scegliere la viteria di biella?

La vite di biella è uno dei componenti più sollecitati del motore. L'essenziale è adattare il grado ARP all'uso reale della preparazione, poi rispettare scrupolosamente la coppia e l'allungamento di montaggio.

	ARP2000 (resistenza a trazione ~220.000 psi, ovvero ~1.517 MPa) è lo standard ad alte prestazioni. Adatto a preparazioni fino a circa 700 CV e regimi massimi dell'ordine di 7.500 giri/min, è il grado più diffuso in circuito, drift, rally o track day, con un eccellente rapporto resistenza/affidabilità/prezzo e senza particolari vincoli di stoccaggio.
	L19 (resistenza a trazione ~260.000 psi, ovvero ~1.793 MPa) è destinato agli usi estremi: preparazioni oltre 800 CV, regimi superiori a 8.500 giri/min, accelerazione e dragster. Attenzione: sensibile alla corrosione e all'infragilimento da idrogeno, deve essere tassativamente stoccato e montato oliato, al riparo dall'umidità.
	CA625+ (Custom Age 625+, resistenza a trazione da 260.000 a 280.000 psi, ovvero ~1.793-1.931 MPa) è la lega premium di ARP. Ad altissima resistenza, è destinata alle preparazioni più estreme (oltre 800 CV e regimi molto alti, come il L19), offrendo al contempo una migliore resistenza alla corrosione atmosferica e all'ossidazione rispetto all'ARP2000, e rimanendo insensibile all'infragilimento da idrogeno (senza i vincoli di stoccaggio del L19). Ideale per le applicazioni di biella e di testata più esigenti.

Misurazione dell'allungamento delle viti

Scopri il comparatore di allungamento ARP per viti di biella

Le marche proposte

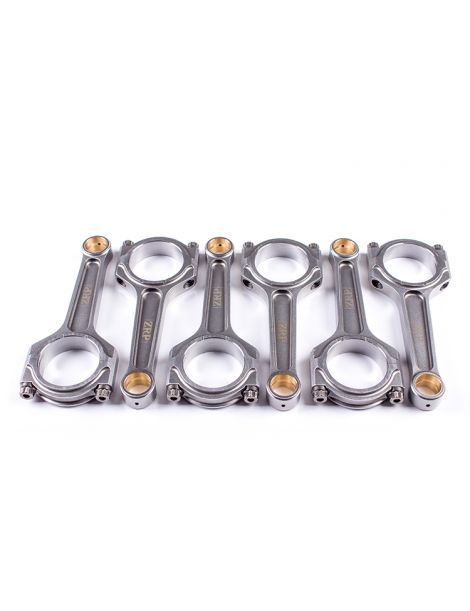

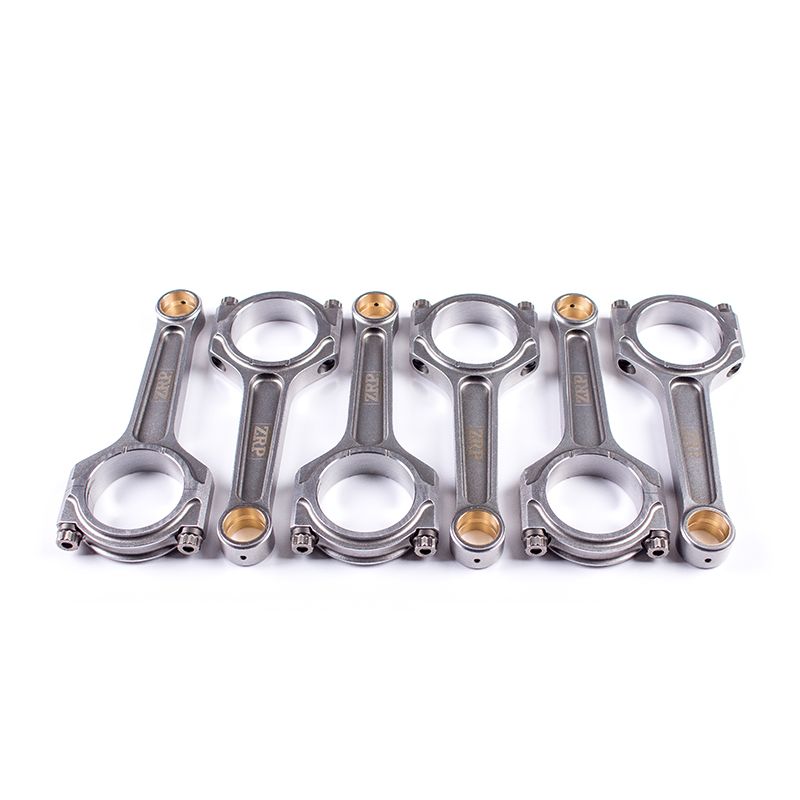

	ZRP, marchio greco di bielle forgiate ad alte prestazioni, progettate da Alex Drakos ad Atene. Ogni biella è forgiata in acciaio 4340, lavorata con precisione ed equilibrata a ±1 g per restare affidabile agli alti regimi. Disponibili in profilo a I o a H con viteria ARP2000, L19 o Custom Age 625+, sono progettate e controllate in Grecia e collaudate nel rally, in circuito e nel drift.

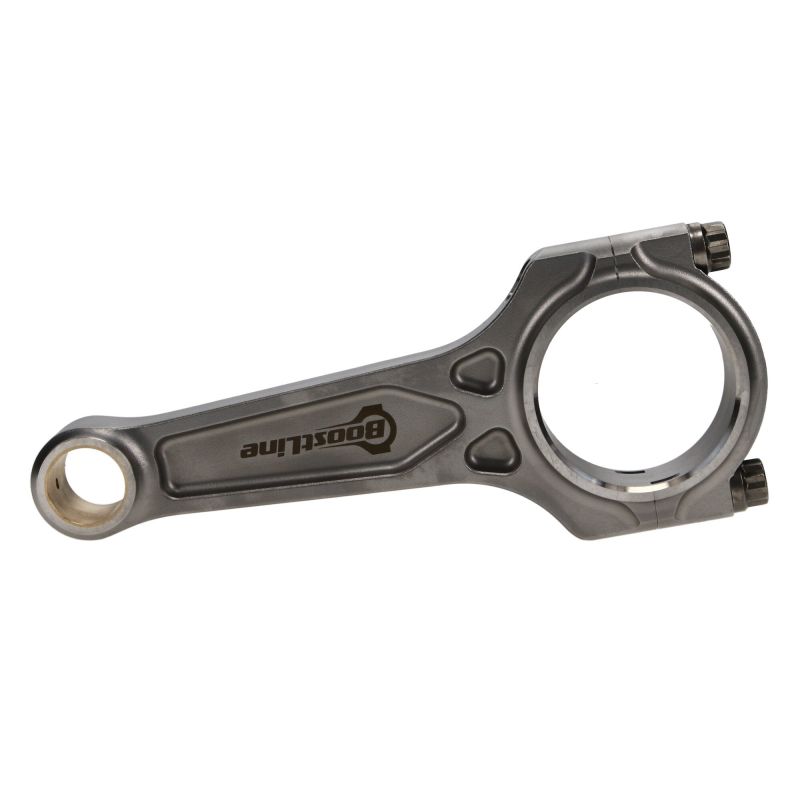

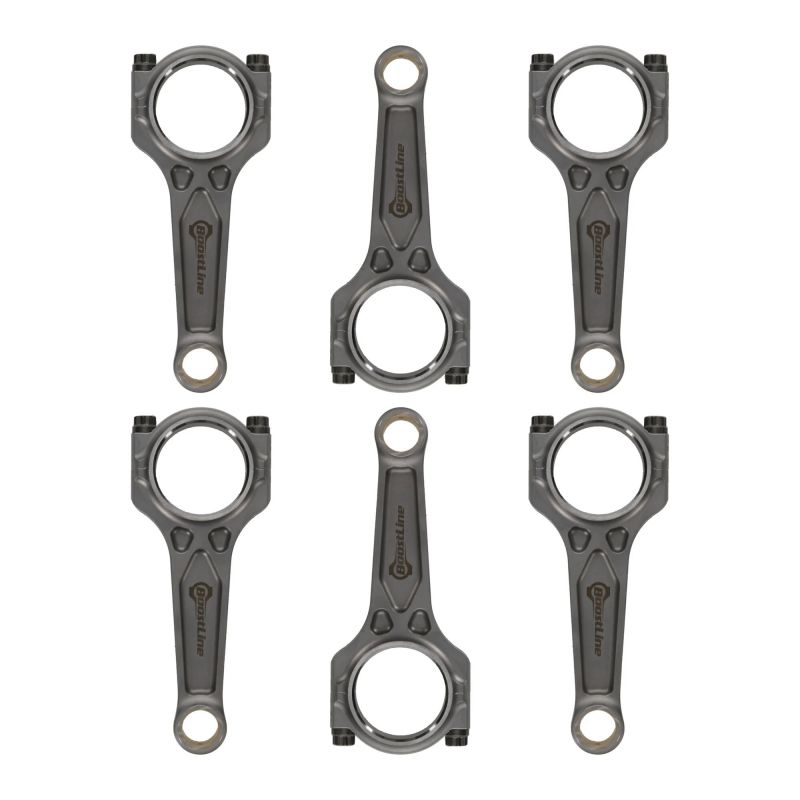

	BOOSTLINE (gruppo Wiseco), gamma di bielle forgiate del gruppo americano Wiseco, punto di riferimento dal 1941. Il suo design brevettato a 3 tasche unisce la rigidità di una biella a I alla robustezza di una biella a H. Forgiate in acciaio 4340 e lavorate negli USA, sono fornite con viteria ARP2000 (Custom Age 625+ opzionale) e pensate per i motori sovralimentati.

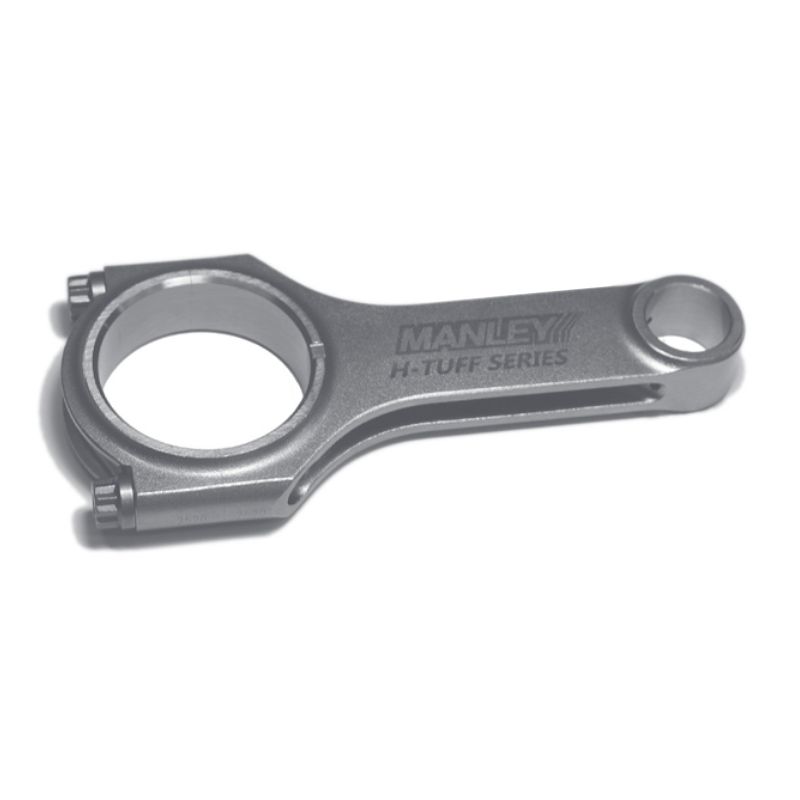

	MANLEY, costruttore americano di bielle forgiate dal 1966. Lavorate in acciaio 4340 di qualità aeronautica degassato sotto vuoto, pallinate e controllate una a una, le sue bielle «Turbo Tuff» esistono in profilo a H e a I, con viteria ARP2000 o Custom Age 625+. Un grande nome della preparazione motori, dalla strada alla competizione.

Glossario

1) Piede di biella 2) Diametro del piede 3) Fusto della biella 4) Vite di biella 5) Testa di biella 6) Dado / vite di biella 7) Cappello di biella 8) Diametro di testa 9) Interasse

Compatibilità veicoli del motore BMW N54B30

Queste bielle forgiate sono compatibili con tutti i veicoli equipaggiati con il motore BMW N54B30 (3.0L 24V biturbo):

Riferimento OEM: 11 24 7 586 491 (kit di 6 bielle).

Perché è la soluzione più economica?

Quando un manovellismo di serie cede (biella rotta, deformata o rigata), tornare alla configurazione di fabbrica impone di sostituire bielle e pistoni, spesso danneggiati insieme. Il conto sale in fretta, per un semplice ripristino alla configurazione di serie.

A parità di budget, o anche con meno, montare bielle forgiate in acciaio 4340 abbinate a pistoni forgiati offre un'affidabilità e un margine di sicurezza nettamente superiori, con in più un reale potenziale di aumento della potenza. È la soluzione scelta dai preparatori europei da oltre 15 anni.

A parità di budget: più affidabilità, più potenziale, più longevità.
