Bronzine di biella trimetallo BMW N54B30 N55B30 S55B30

190,31 € (Tasse incl.)
211,45 € (Tasse incl.) -10%

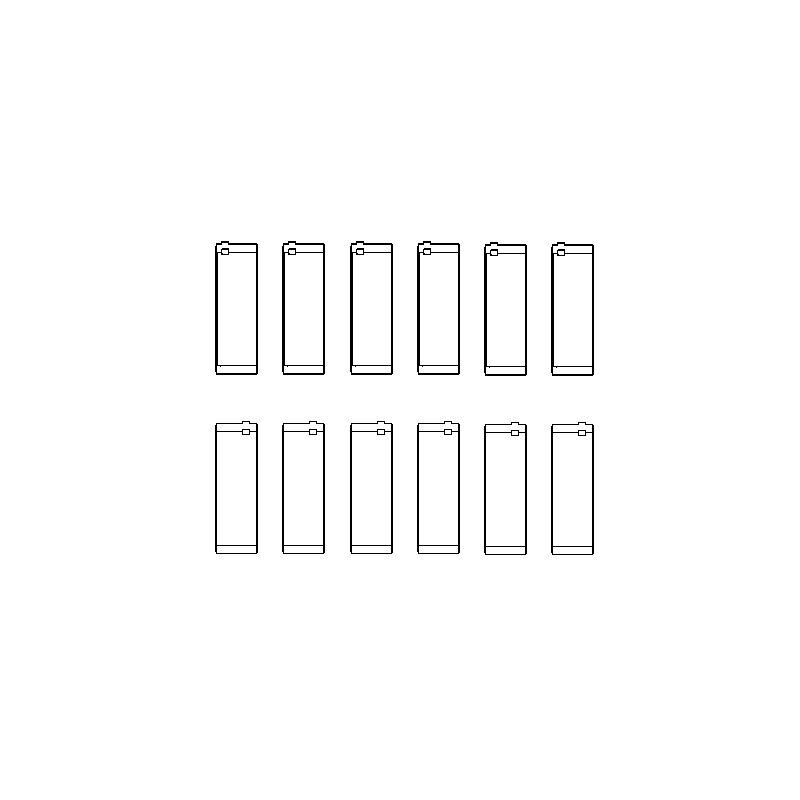

Kit di 12 semicuscinetti di biella trimetallo per BMW N54B30 N55B30 S55B30.

  • Marchi e trattamenti: ACL Race, ACL Calico e King GPC
  • Compatibilità: E82, E90, F20, F22, F30, F32, F80, F82
  • Codici motore: N54B30, N55B30, S55B30
  • Misure disponibili: da standard a +0.50 mm, versioni a gioco maggiorato (HX, STDX)
6B1584H-STD
2 disponibili in magazzino Francia
662 disponibili in magazzino Europa (consegna 72 h)
Paga a rate

I sei cilindri BMW N54B30 N55B30 S55B30

L'N54B30 è il sei cilindri in linea 3,0 litri biturbo a iniezione diretta di BMW (2 979 cm³, alesaggio 84 mm, corsa 89,6 mm), prodotto dal 2006 al 2016. L'N55B30 gli succede dal 2009 con un solo turbocompressore twin-scroll, e l'S55B30 ne è la versione biturbo della divisione M per M2, M3 e M4. I tre motori condividono lo stesso diametro del perno di biella: un solo kit di bronzine copre la famiglia, da 299 a 500 CV a seconda della versione.

In origine BMW monta su questo motore bronzine di biella suddivise per classe di colore (codici 11 24 7 576 714 giallo, 11 24 7 576 715 viola, 11 24 7 628 034 rosso e 11 24 7 628 035 blu), scelte in base alle tolleranze di lavorazione del perno di biella. Sono bronzine di serie, dimensionate per i carichi del motore originale: non appena aumentano la potenza, il regime o la pressione di sovralimentazione, raggiungono i loro limiti.

Le bronzine di biella trimetallo

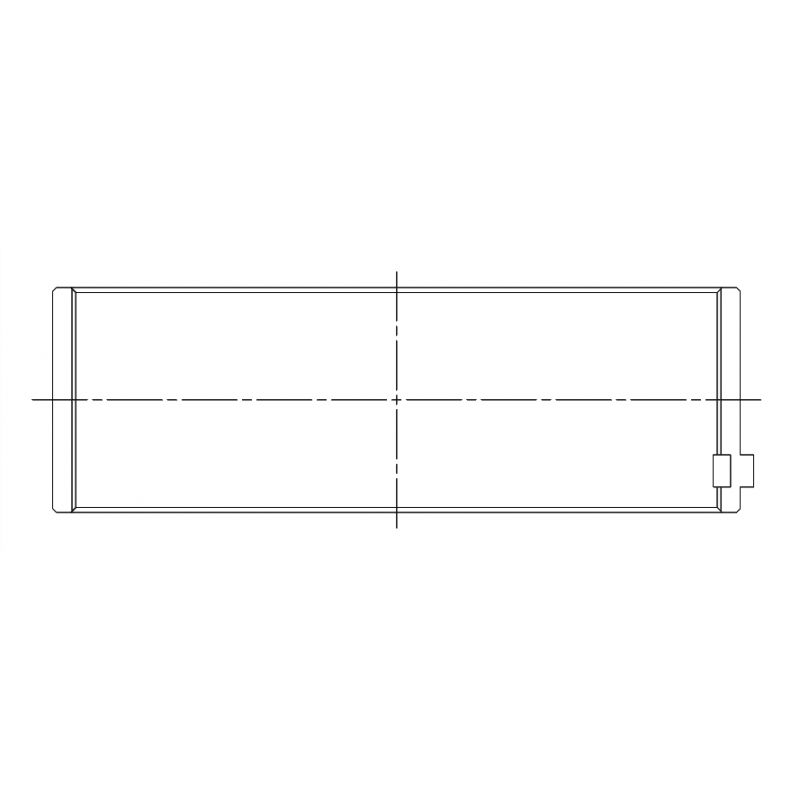

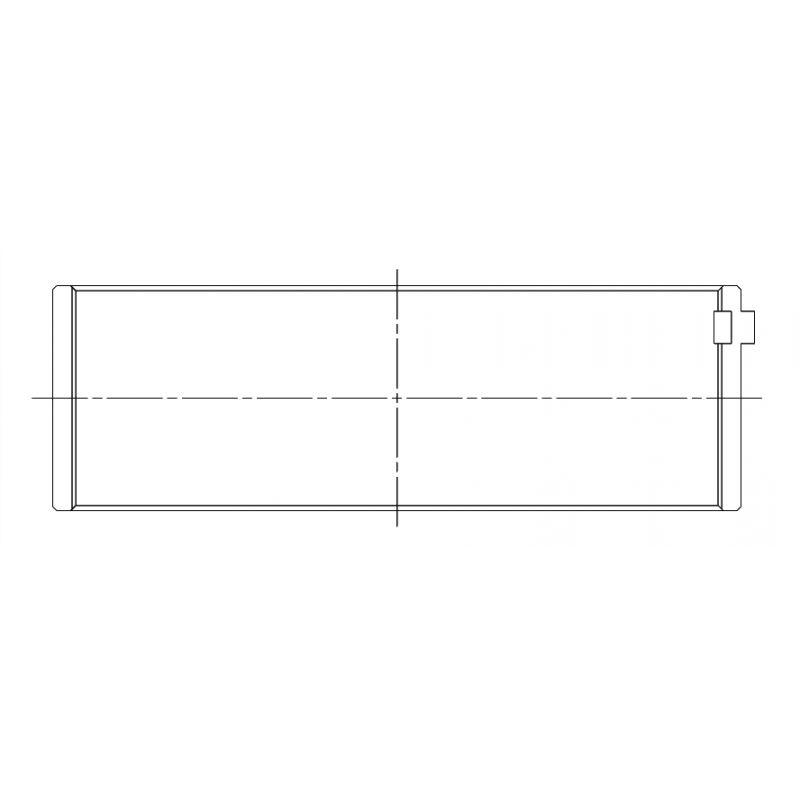

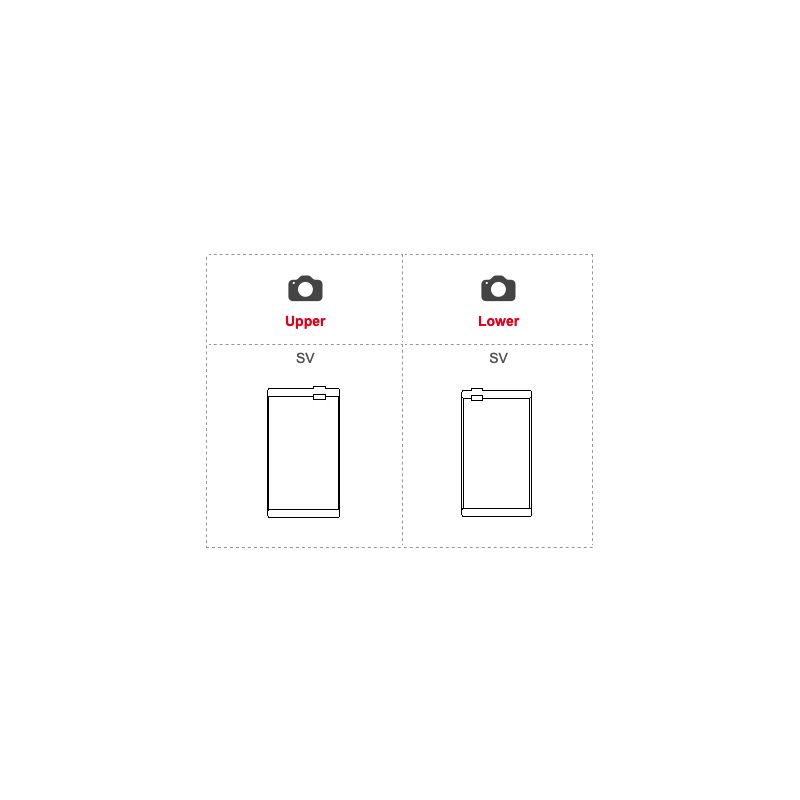

Una bronzina trimetallica sovrappone tre strati: un dorso in acciaio, uno strato intermedio in rame-piombo ad alta capacità di carico e uno strato di scorrimento antifrizione che protegge il perno. Il set completo comprende 12 semibronzine, sei coppie per un sei cilindri. Per King, il set completo è composto da 3 confezioni CR222GPC da 2 coppie.

La bronzina di origine si limita a una lega di alluminio su dorso in acciaio, destinata a carichi bassi e medi, mentre il trimetallo è concepito per carichi elevati e prolungati: un bimetallo di alluminio sopporta circa 8 000 psi, un trimetallo performance fino a 12 000 psi, ossia il 50 % in più. Da qui una maggiore resistenza e una maggiore durata sui motori turbo, con compressore e ad alti regimi.

Caratteristiche tecniche

Quote di montaggio comuni a tutte le referenze
Bronzine ACL / King
Ø perno di biella 49.973 / 49.993 mm
Ø sede 53.600 / 53.616 mm
Larghezza 17.55 / 17.5 mm
Riferimento OEM
Cod. 11 24 7 576 714 (giallo), 576 715 (viola)
628 034 (rosso) e 628 035 (blu)
RiferimentoMarca e trattamentoMisuraSpessore parete (mm)
6B1584H-STD ACL Race - Senza trattamento Standard 1.793
6B1584HX-STD ACL Race - Senza trattamento Std, gioco maggiorato (HX) 1.780
6B1584H-.025 ACL Race - Senza trattamento +0.025 1.806
6B1584H-.25 ACL Race - Senza trattamento +0.25 1.918
6B1584H-.50 ACL Race - Senza trattamento +0.50 2.043
6B1584HC-STD ACL Race - Calico CT-1 Standard
6B1584HXC-STD ACL Race - Calico CT-1 Std, gioco maggiorato (HX)
6B1584HC-.025 ACL Race - Calico CT-1 +0.025
6B1584HC-.25 ACL Race - Calico CT-1 +0.25
6B1584HC-.50 ACL Race - Calico CT-1 +0.50
CR222GPC King GPC - Rivestimento polimerico Standard 1.788
CR222GPC STDX King GPC - Rivestimento polimerico Std, gioco maggiorato (STDX) 1.775
CR222GPC.026 King GPC - Rivestimento polimerico +0.026 1.801
CR222GPC0.25 King GPC - Rivestimento polimerico +0.25 1.915

Gioco di funzionamento

Tra il perno di biella e la bronzina resta un piccolo spazio, il gioco di funzionamento, in cui circola il film d'olio.

In funzione non c'è contatto tra metallo e metallo: il perno di biella ruota su questo film d'olio, che sostiene tutto il carico. È il gioco a regolarne lo spessore. Un gioco troppo stretto frena il passaggio dell'olio, scalda l'insieme e favorisce il grippaggio; un gioco troppo largo lascia fuoriuscire l'olio, indebolisce il film e fa calare la pressione dell'olio. Il gioco corretto equilibra la portata d'olio e la tenuta del film.

Misura / versioneQuando sceglierlaACL Race SeriesKing GPC
Standard (STD) Perno di serie, non rettificato da 0.053 a 0.063 mm 0.050 mm - 0.070 mm
Gioco maggiorato (HX / STDX) Gioco più ampio: alto flusso d'olio, alto regime da 0.078 a 0.088 mm 0.075 mm - 0.095 mm
+0.025 / +0.026 mm Perno lucidato da 0.053 a 0.063 mm 0.050 mm - 0.070 mm
+0.25 mm Perno rettificato a 0.25 mm da 0.053 a 0.063 mm 0.050 mm - 0.070 mm
+0.50 mm Perno rettificato a 0.50 mm da 0.053 a 0.063 mm

Controllo al montaggio: posare un filo calibrato (Plastigauge) sul perno, serrare il cappello di biella alla coppia prescritta (vedere la tabella delle coppie qui sotto), poi confrontare lo schiacciamento del filo con la scala per leggere il gioco.

Plastigauge

Acquista il Plastigauge →

Coppie di serraggio viti di biella

Bulloneria A coppia Per allungamento (calibro)
Biella forgiata, ARP2000
(3/8″ × 38 mm)
61 Nm da 0.140 a 0.152 mm
Biella forgiata, ARP L19
(3/8″ × 38 mm)
67.8 Nm da 0.152 a 0.165 mm

ARP raccomanda il metodo per allungamento (calibro).

Guida tecnica

Progettate per la preparazione motore e le competizioni, queste bronzine di biella trimetalliche ACL e King reggono molto più carico di una bronzina originale, che il motore guadagni potenza, salga di giri o riceva un turbo o un compressore. Esistono in più quote: la quota standard, una quota +0.025 / +0.026 mm per un perno di biella semplicemente lucidato, quote di rettifica a +0.25 e +0.50 mm e una versione HX / STDX a gioco maggiorato per i motori che salgono di giri o richiedono una forte portata d'olio. Così si rimette in servizio un albero motore rettificato senza cambiare serie e si regola il gioco in base all'olio e all'uso.

Le due marche

ACL ACL Bearing Company, produttore australiano di bronzine motore ad alte prestazioni dal 1949, propone con la sua gamma Race Series bronzine trimetalliche precise, disponibili in numerose maggiorazioni e collaudate sui motori elaborati di tutto il mondo. La versione Calico (suffisso HC) riceve in più il rivestimento CT-1, un lubrificante secco a film che riduce l'attrito e l'usura per abrasione.
King Racing King Engine Bearings, produttore israeliano di bronzine motore ad alte prestazioni dagli anni '60, propone con la gamma GPC un trimetallo a base d'argento: dorso in acciaio, strato intermedio in bronzo al piombo e strato superficiale a base d'argento con particelle di lubrificante solido. Il rivestimento polimerico da 10 micron protegge la bronzina in caso di carenza d'olio o di contatto metallo su metallo.

Costruzione e vantaggi

Criterio ACL Race Series King Racing
Sezione Sezione di una bronzina trimetallo ACL Race Series Sezione di una bronzina trimetallo King Racing
Tipo Bronzina trimetallica ad alte prestazioni Bronzina trimetallica ad alte prestazioni
Paese di produzione Australia Israele
Costruzione Trimetallico: dorso in acciaio, strato di rame, superficie tenera Trimetallo: dorso in acciaio, bronzo al piombo, superficie a base d'argento
Lega Race Series (rame-piombo) GPC (argento, lubrificante solido)
Rivestimento protettivo No (Race); Calico CT-1 (HC) Sì: polimero 10 µm
Misure disponibili Standard fino a +0.50 mm (+ gioco maggiorato HX) Standard fino a +0.25 mm (+ gioco maggiorato STDX)

Compatibilità veicoli

Questo kit di bronzine di biella è adatto ai sei cilindri BMW N54B30, N55B30 e S55B30:

MarcaModello (telaio)Codice motorePotenzaAnni
BMW Serie 1 Coupé (E82) N54B30, N55B30 306–340 CV 2007–2013
BMW Serie 1 Cabriolet (E88) N54B30, N55B30 306–326 CV 2008–2013
BMW Serie 1 (F20) N55B30 320–326 CV 2012–2016
BMW Serie 1 (F21) N55B30 320–326 CV 2011–2016
BMW Serie 2 Coupé (F22, F87) N55B30, S55B30 320–411 CV 2013–2021
BMW Serie 2 Cabriolet (F23) N55B30 326 CV 2014–2016
BMW Serie 3 (E90) N54B30, N55B30 299–326 CV 2006–2011
BMW Serie 3 Touring (E91) N54B30, N55B30 306–326 CV 2006–2012
BMW Serie 3 Coupé (E92) N54B30, N55B30 305–326 CV 2006–2013
BMW Serie 3 Cabriolet (E93) N54B30, N55B30 305–326 CV 2006–2013
BMW Serie 3 (F30, F80) N55B30, S55B30 305–460 CV 2011–2018
BMW Serie 3 Touring (F31) N55B30 306–340 CV 2013–2015
BMW Serie 3 Gran Turismo (F34) N55B30 306–340 CV 2013–2016
BMW Serie 4 Coupé (F32, F82) N55B30, S55B30 306–500 CV 2013–2020
BMW Serie 4 Cabriolet (F33, F83) N55B30, S55B30 306–450 CV 2013–2020
BMW Serie 4 Gran Coupé (F36) N55B30 306–340 CV 2014–2016
BMW Serie 5 (E60) N54B30 305–306 CV 2006–2010
BMW Serie 5 Touring (E61) N54B30 305 CV 2007–2010
BMW Serie 5 (F10) N55B30 305–340 CV 2009–2016
BMW Serie 5 Touring (F11) N55B30 306–326 CV 2010–2017
BMW Serie 5 Gran Turismo (F07) N55B30 305–306 CV 2009–2017
BMW Serie 6 Coupé (F13) N55B30 320 CV 2011–2017
BMW Serie 6 Cabriolet (F12) N55B30 320 CV 2011–2018
BMW Serie 6 Gran Coupé (F06) N55B30 320 CV 2012–2018
BMW Serie 7 (F01, F02, F03, F04) N54B30, N55B30 305–354 CV 2008–2015
BMW X1 (E84) N55B30 306 CV 2011–2015
BMW X3 (F25) N55B30 306 CV 2010–2017
BMW X4 (F26) N55B30 305–360 CV 2014–2018
BMW X5 (E70) N55B30 306–320 CV 2010–2013
BMW X5 (F15, F85) N55B30 306–326 CV 2013–2018
BMW X6 (E71, E72) N54B30, N55B30 305–326 CV 2007–2014
BMW X6 (F16, F86) N55B30 306–326 CV 2014–2019
BMW Z4 Roadster (E89) N54B30 306–340 CV 2009–2016

Perché sostituire le bronzine

Quando una bronzina di biella cede, i danni superano presto il componente stesso: perno di biella segnato, detriti mandati in tutto il circuito dell'olio, albero motore da rettificare come minimo, a volte biella e basamento persi. Un set di bronzine costa molto meno di una rettifica e non è paragonabile a una revisione completa del motore. È il componente meno caro del manovellismo, ma anche quello il cui cedimento costa di più.
