Fili plastigage ACL Flexigauge per cuscinetti motore

Fili plastigage ACL Flexigauge per la misura precisa del gioco radiale dei cuscinetti motore. Strumento indispensabile in officina motore per validare i giochi di biella, banco e albero a camme secondo le specifiche del costruttore, prima del montaggio definitivo.

Caratteristiche tecniche comuni

• Produttore: ACL (Australia)
• Nome prodotto: Flexigauge
• Tipo: Fili plastigage calibrati
• Applicazione: Misura di giochi radiali nei cuscinetti motore
• Uso: a secco, senza olio, su superfici pulite

Codici disponibili

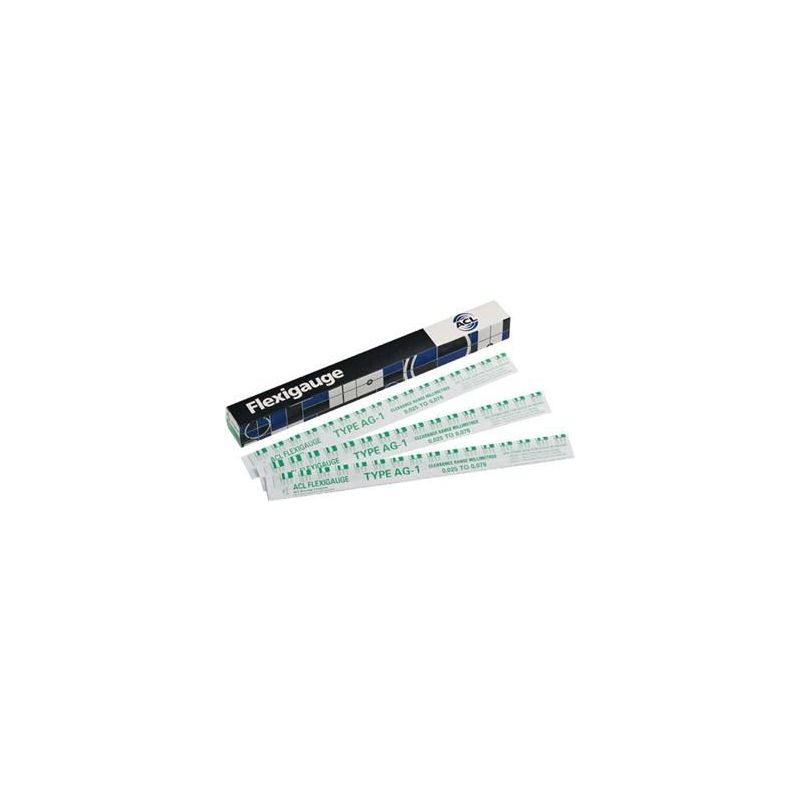

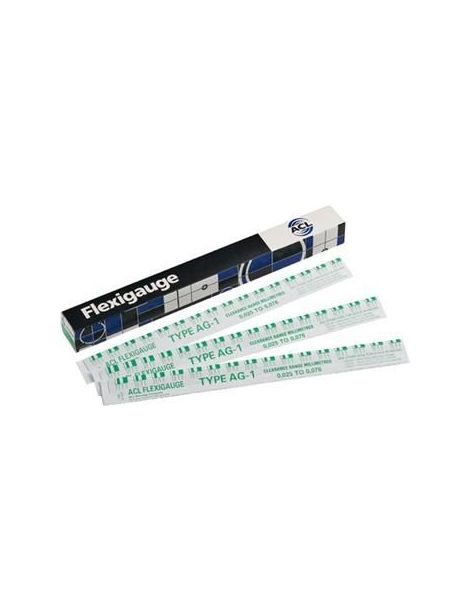

• Verde - Gamma 0,025 a 0,076 mm: per misure di giochi molto stretti (0,001" - 0,003")

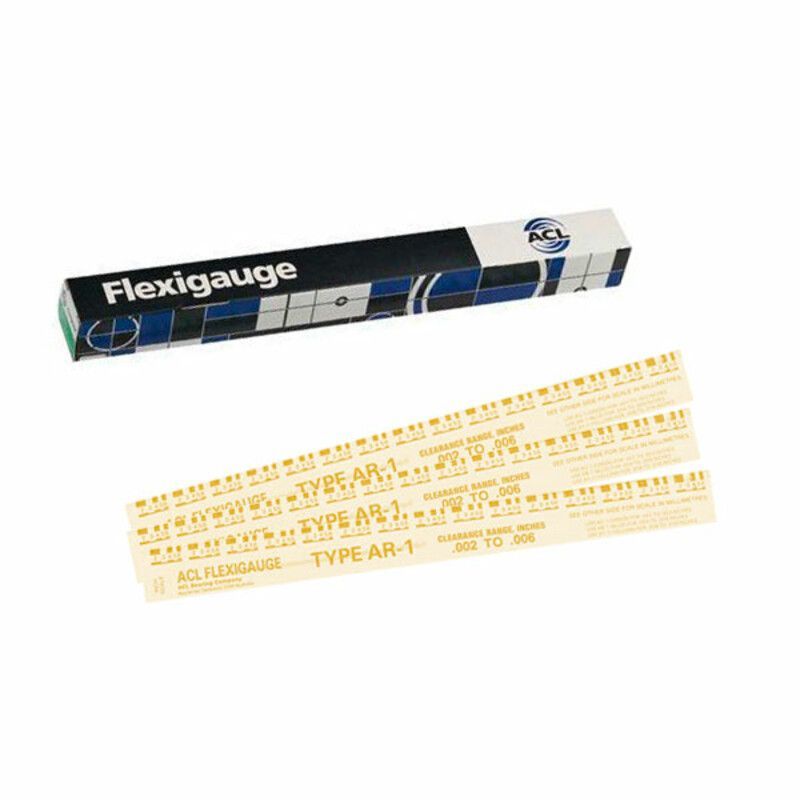

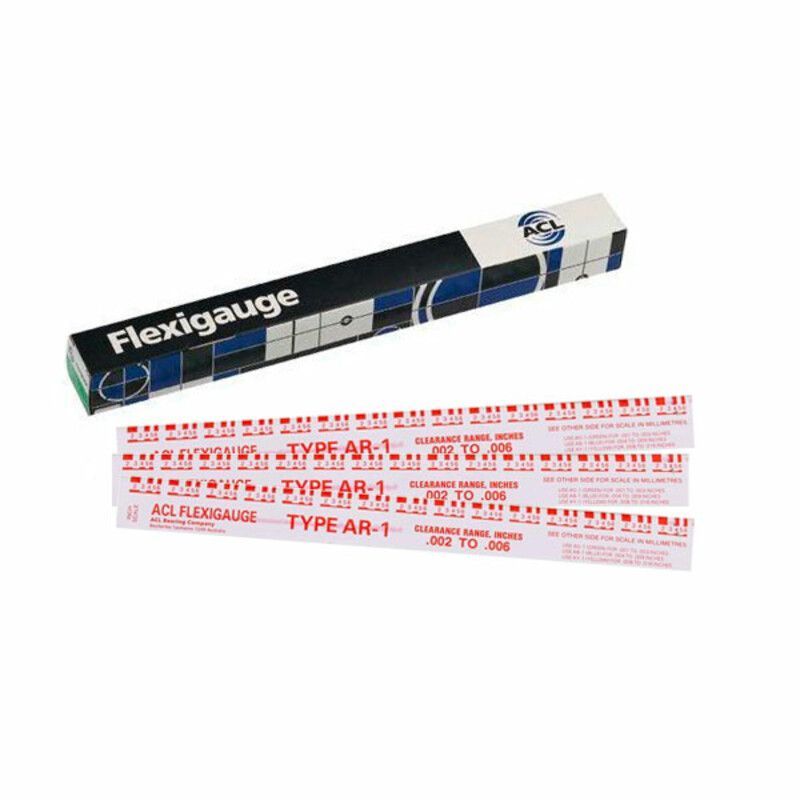

• Rosso - Gamma 0,051 a 0,152 mm: per misure di giochi medi (0,002" - 0,006")

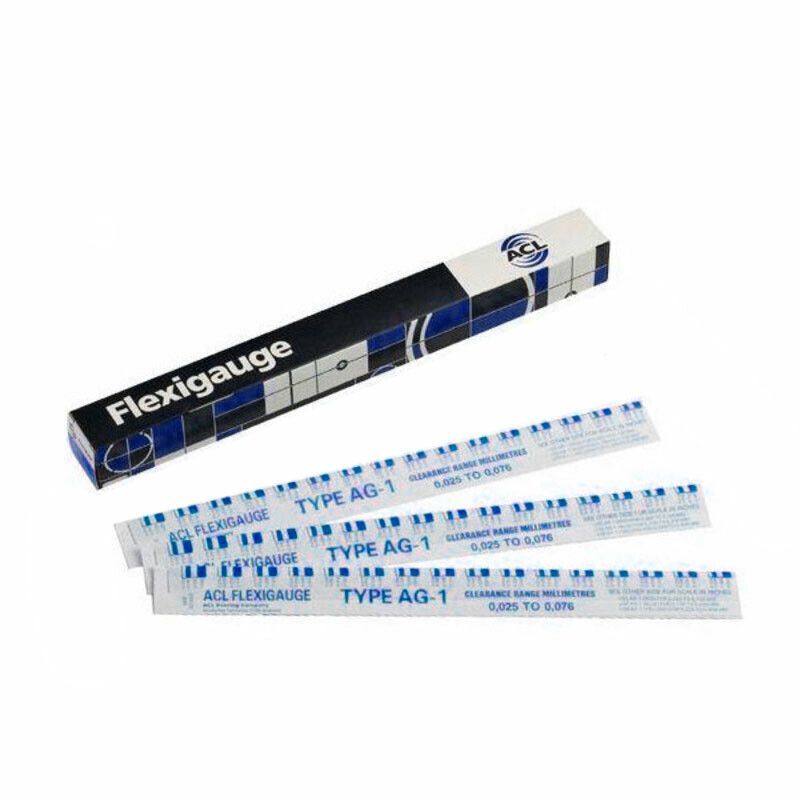

• Blu - Gamma 0,102 a 0,229 mm: per misure di giochi più larghi (0,004" - 0,009")
• Giallo - Gamma 0,203 a 0,406 mm: per misure di giochi molto larghi (0,008" - 0,016")

Principio di funzionamento

Il plastigage è un filo di plastica calibrato che si schiaccia in modo preciso secondo la pressione applicata. Posizionato tra il cuscinetto e il perno prima del serraggio del cappello alla coppia specificata dal costruttore, si appiattisce sotto il carico. Dopo lo smontaggio, la larghezza del filo schiacciato (misurata sulla scala stampata fornita con il prodotto) dà il gioco radiale esatto del cuscinetto. È il metodo standard mondiale utilizzato dai motoristi professionali.

Scelta del colore

La scelta del colore dipende dalla gamma di gioco prevista secondo l'applicazione:

• Verde (0,025 - 0,076 mm): ideale per verificare giochi stretti tipici di motori preparati motorsport, race, drag. Massima precisione su piccoli giochi.
• Rosso (0,051 - 0,152 mm): la scelta versatile per la maggior parte delle applicazioni performance e preparazione motore automobilistica. Copre i giochi tipici costruttore nell'uso generale.
• Blu (0,102 - 0,229 mm): per giochi più larghi, alcune applicazioni specifiche o motori di grande cilindrata.
• Giallo (0,203 - 0,406 mm): riservato a giochi molto larghi, principalmente riscontrati su motori diesel, industriali o usurati.

In generale, un preparatore esperto conserva almeno i colori Verde e Rosso in officina per coprire i casi più frequenti in preparazione performance.

Applicazione

Uso in officina motore per:

• Misura del gioco radiale dei cuscinetti di biella
• Misura del gioco radiale dei cuscinetti di banco (albero motore)
• Misura del gioco radiale dei cuscinetti dell'albero a camme (se applicabile)
• Verifica dopo rettifica / molatura del perno
• Controllo di conformità prima del montaggio definitivo

Importante: il plastigage si utilizza a secco, su superfici pulite e non oleate. Serrare il cappello alla coppia esatta del costruttore secondo la sequenza prescritta, poi smontare senza far girare l'albero motore. Confrontare la larghezza del filo schiacciato con la scala stampata sull'imballaggio.
