Fils de plastigage ACL Flexigauge pour coussinets moteur

Fils de plastigage ACL Flexigauge pour la mesure précise du jeu radial des coussinets moteur. Outil indispensable en atelier moteur pour valider les jeux de bielle, de vilebrequin et d'arbre à cames selon les spécifications constructeur, avant le montage définitif.

Caractéristiques techniques communes

• Fabricant : ACL (Australie)
• Nom du produit : Flexigauge
• Type : Fils de plastigage calibrés
• Application : Mesure de jeux radiaux dans les paliers moteur
• Utilisation : à sec, sans huile, sur surfaces propres

Déclinaisons disponibles

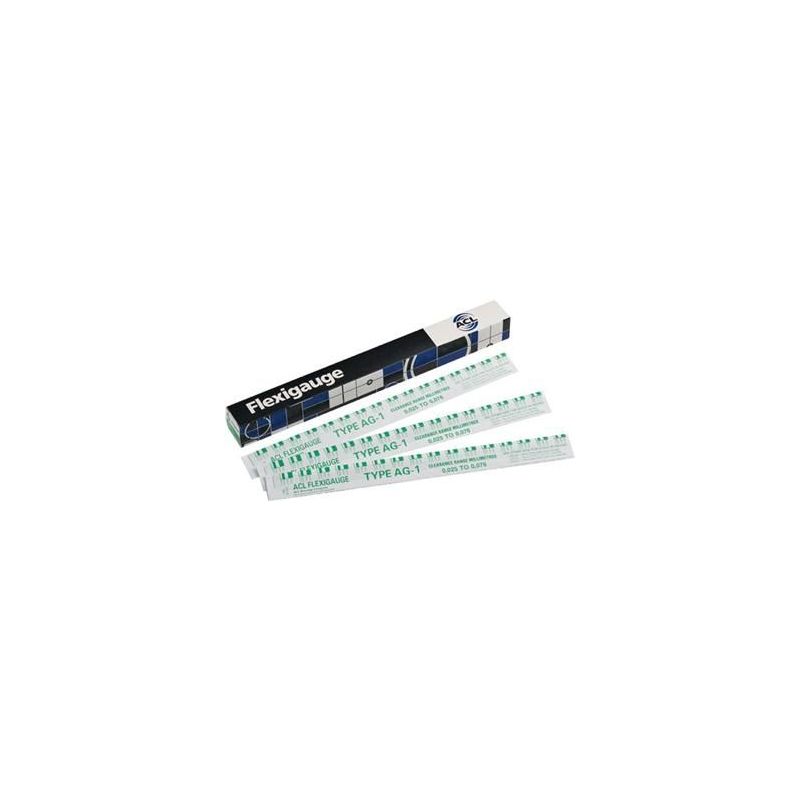

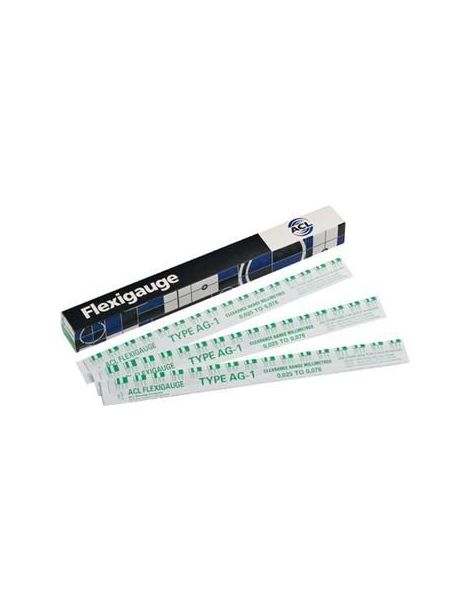

• Vert - Plage 0,025 à 0,076 mm : pour mesures de jeux très serrés (0,001" - 0,003")

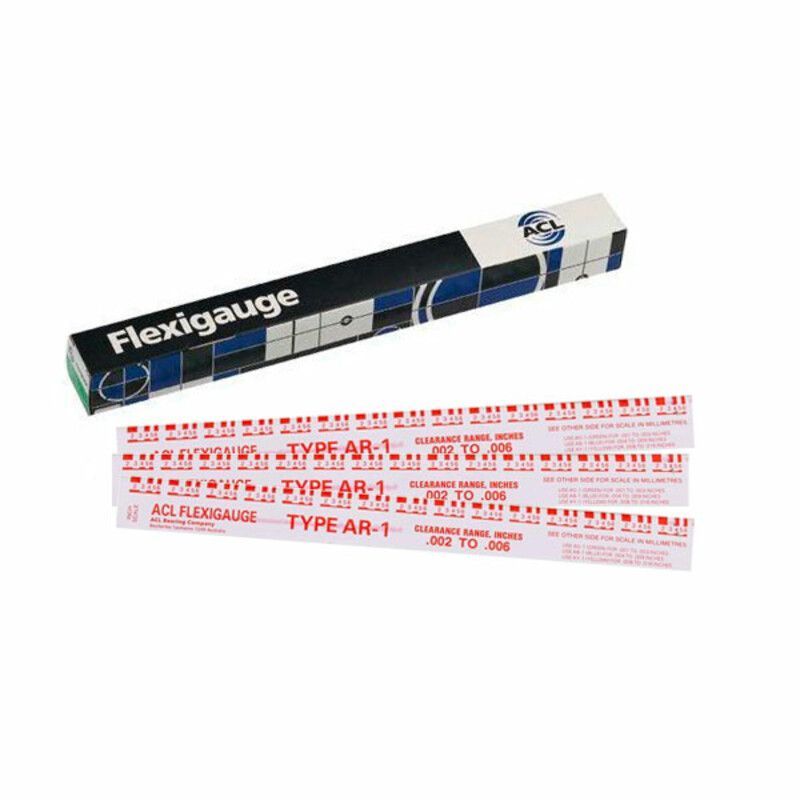

• Rouge - Plage 0,051 à 0,152 mm : pour mesures de jeux moyens (0,002" - 0,006")

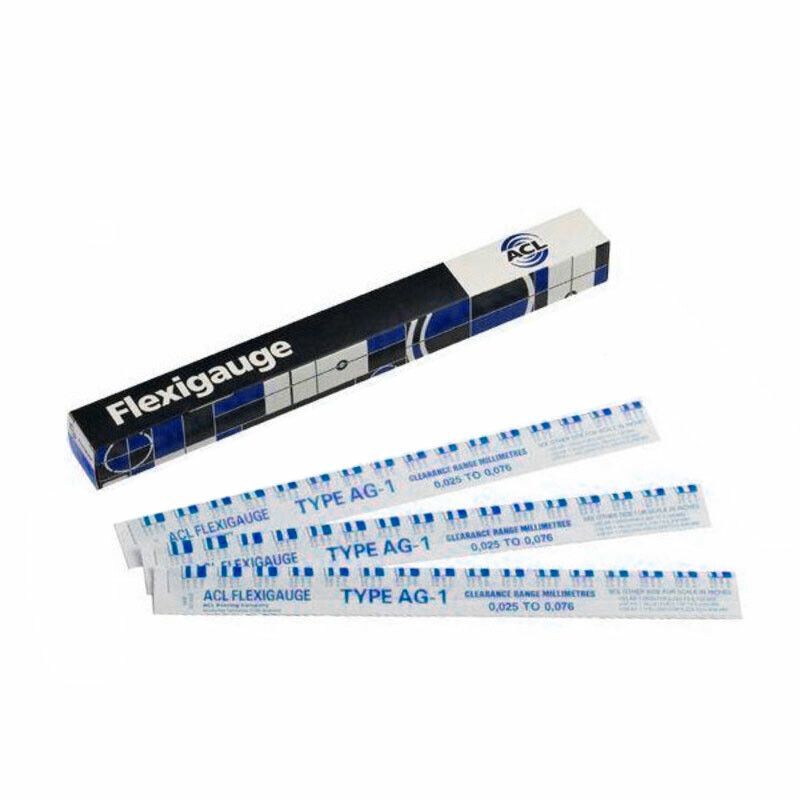

• Bleu - Plage 0,102 à 0,229 mm : pour mesures de jeux plus lâches (0,004" - 0,009")

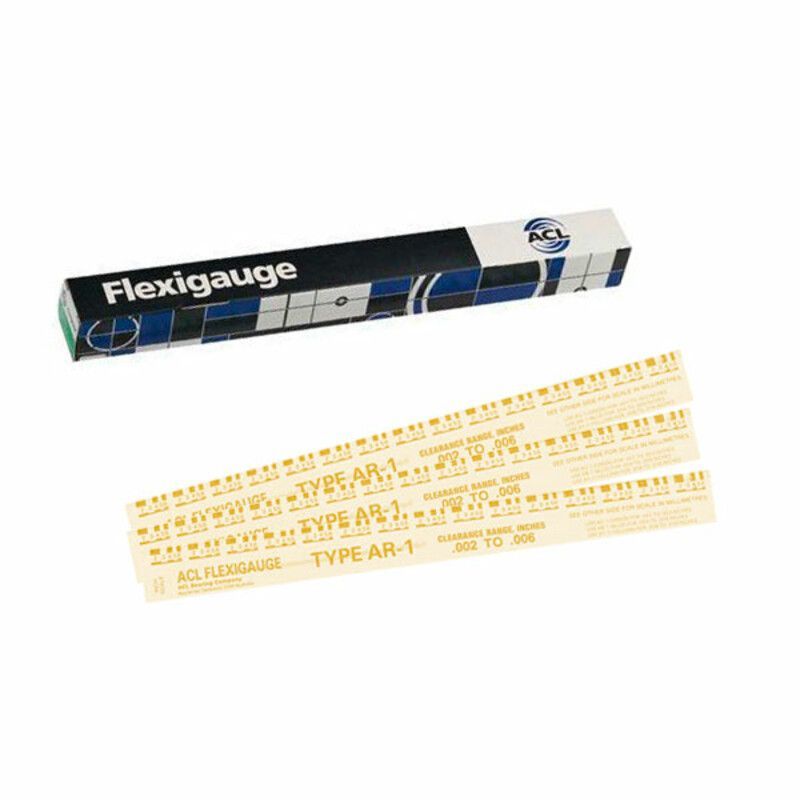

• Jaune - Plage 0,203 à 0,406 mm : pour mesures de jeux très lâches (0,008" - 0,016")

Principe de fonctionnement

Le plastigage est un fil de plastique calibré qui s'écrase de manière précise selon la pression appliquée. Placé entre le coussinet et le tourillon avant serrage du chapeau au couple spécifié par le constructeur, il s'aplatit sous la charge. Après démontage, la largeur du fil aplati (mesurée sur l'échelle imprimée fournie avec le produit) donne le jeu radial exact du palier. C'est la méthode standard mondiale utilisée par les motoristes professionnels.

Choix de la couleur

Le choix de la couleur dépend de la plage de jeu attendue selon l'application :

• Vert (0,025 - 0,076 mm) : idéal pour vérifier les jeux serrés typiques des moteurs préparés motorsport, race pointu, drag. Précision maximale sur les faibles jeux.
• Rouge (0,051 - 0,152 mm) : le choix polyvalent pour la plupart des applications performance et préparation moteur automobile. Couvre les jeux typiques constructeur en usage général.
• Bleu (0,102 - 0,229 mm) : pour les jeux plus lâches, certaines applications spécifiques ou moteurs à forte cylindrée.
• Jaune (0,203 - 0,406 mm) : réservé aux jeux très lâches, principalement rencontrés sur les moteurs diesel, industriels ou usés.

En général, un préparateur avisé conserve au moins les couleurs Vert et Rouge en atelier pour couvrir les cas les plus fréquents en préparation performance.

Application

Utilisation en atelier moteur pour :

• Mesure du jeu radial des coussinets de bielle
• Mesure du jeu radial des coussinets de vilebrequin (paliers principaux)
• Mesure du jeu radial des coussinets d'arbre à cames (le cas échéant)
• Vérification après rectification / meulage de tourillon
• Contrôle de conformité avant montage définitif

Important : le plastigage s'utilise à sec, sur des surfaces propres et non huilées. Serrer le chapeau au couple constructeur exact selon la séquence prescrite, puis démonter sans faire tourner le vilebrequin. Comparer la largeur du fil aplati à l'échelle imprimée sur l'emballage.
