ACL Flexigauge Plastigauge für Motorlager

ACL Flexigauge Plastigauge für die präzise Messung des radialen Lagerspiels an Motorenlagern. Unverzichtbares Werkzeug im Motorenaufbau, um Pleuel-, Kurbelwellen- und Nockenwellenlagerspiele nach Herstellerangaben vor der endgültigen Montage zu validieren.

Gemeinsame technische Daten

• Hersteller: ACL (Australien)
• Produktname: Flexigauge
• Typ: Kalibrierter Plastigauge-Messfaden
• Anwendung: Radiale Spielmessung in Motorenlagern
• Verwendung: trocken, ohne Öl, auf sauberen Flächen

Verfügbare Artikelnummern

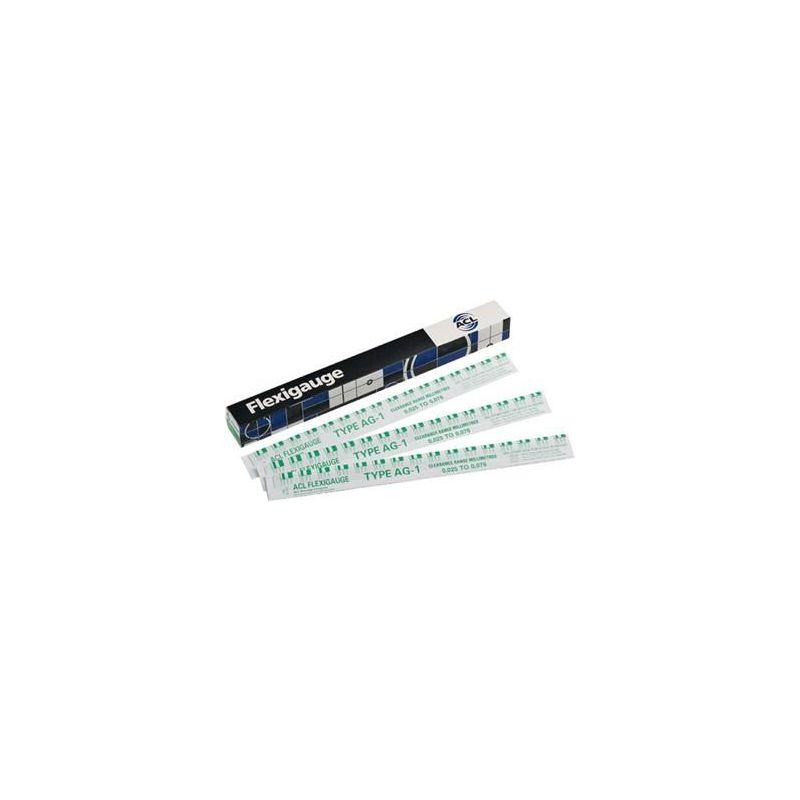

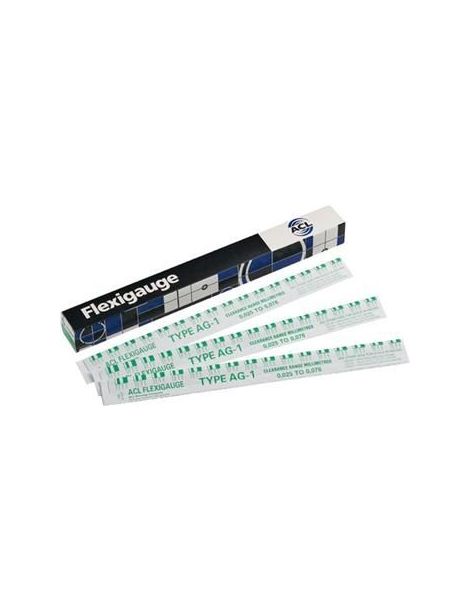

• Grün - Bereich 0,025 bis 0,076 mm: für sehr enge Spielmessungen (0,001" - 0,003")

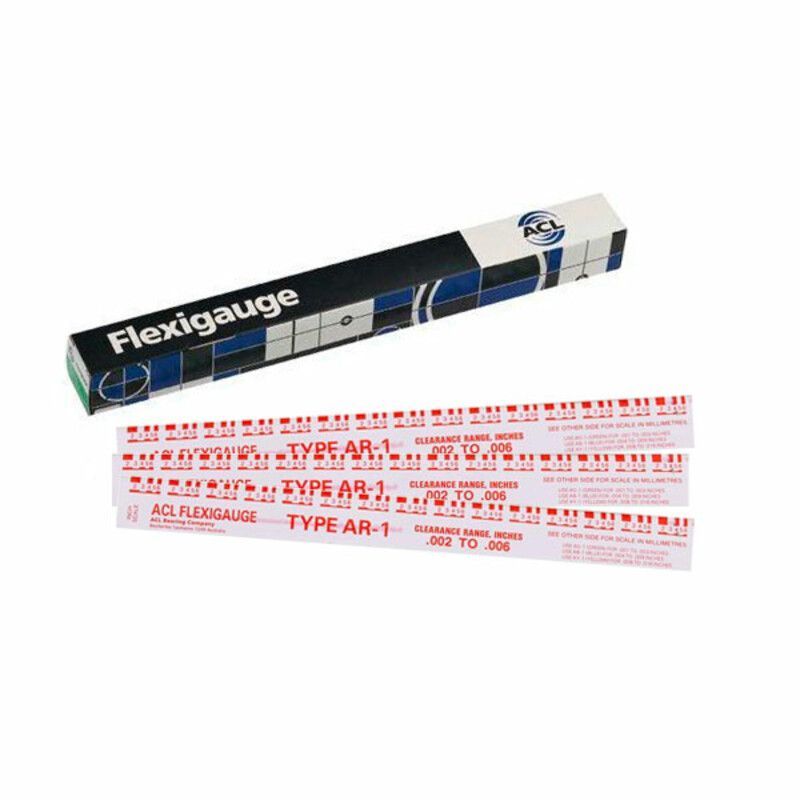

• Rot - Bereich 0,051 bis 0,152 mm: für mittlere Spielmessungen (0,002" - 0,006")
• Blau - Bereich 0,102 bis 0,229 mm: für lockerere Spielmessungen (0,004" - 0,009")
• Gelb - Bereich 0,203 bis 0,406 mm: für sehr lockere Spielmessungen (0,008" - 0,016")

Funktionsweise

Plastigauge ist ein kalibrierter Kunststofffaden, der sich unter angewandtem Druck präzise verformt. Zwischen Lager und Zapfen platziert und mit dem vom Hersteller vorgeschriebenen Drehmoment am Lagerdeckel verschraubt, wird er unter der Last flach gedrückt. Nach der Demontage entspricht die Breite des flachgedrückten Fadens (gemessen an der mit dem Produkt gelieferten gedruckten Skala) dem exakten radialen Lagerspiel. Dies ist die weltweit standardisierte Methode, die von professionellen Motorenbauern verwendet wird.

Farbauswahl

Die Farbauswahl hängt vom erwarteten Spielbereich der Anwendung ab:

• Grün (0,025 - 0,076 mm): ideal für die Prüfung enger Spiele bei aufgebauten Motorsport-Motoren, Race, Drag. Maximale Präzision bei geringen Spielen.
• Rot (0,051 - 0,152 mm): die vielseitige Wahl für die meisten Performance- und Motorenaufbau-Anwendungen. Deckt typische OEM-Spiele im allgemeinen Gebrauch ab.
• Blau (0,102 - 0,229 mm): für lockerere Spiele, bestimmte spezifische Anwendungen oder Motoren mit großem Hubraum.
• Gelb (0,203 - 0,406 mm): reserviert für sehr lockere Spiele, hauptsächlich bei Diesel-, Industrie- oder verschlissenen Motoren.

In der Regel bewahrt ein erfahrener Motorenbauer mindestens die Farben Grün und Rot in der Werkstatt auf, um die häufigsten Performance-Aufbau-Fälle abzudecken.

Anwendung

Verwendung in der Motorenwerkstatt für:

• Radiale Spielmessung an Pleuellagern
• Radiale Spielmessung an Kurbelwellen-Hauptlagern
• Radiale Spielmessung an Nockenwellenlagern (falls zutreffend)
• Überprüfung nach Zapfenschleifen
• Konformitätsprüfung vor endgültiger Montage

Wichtig: Plastigauge wird trocken, auf sauberen und unbeölten Flächen verwendet. Den Deckel mit dem exakten Herstellerdrehmoment nach der vorgeschriebenen Reihenfolge anziehen, dann ohne Drehen der Kurbelwelle demontieren. Die Breite des flachgedrückten Fadens mit der auf der Verpackung gedruckten Skala vergleichen.
