ARP Dehnungsmesser für Pleuelschrauben

ARP Dehnungsmesser, ein hochpräzises Messwerkzeug zur Überprüfung der Vorspannung von Pleuelschrauben, Hauptlagerschrauben und anderen kritischen Verbindungselementen in einem Hochleistungsmotor. Von ARP empfohlene Messmethode, präziser als das reine Drehmomentanziehen.

Funktionsprinzip

Der Dehnungsmesser misst die exakte Länge einer Schraube vor dem Anziehen und überwacht ihre Dehnung während der Montage. Wenn die Schraube die vom Hersteller angegebene Dehnung erreicht hat, wurde die korrekte Vorspannung aufgebracht. Diese Methode ist die zuverlässigste, da sie die Reibungsvariationen, die beim reinen Drehmomentanziehen auftreten, eliminiert und die richtige Spannkraft unabhängig vom verwendeten Schmiermittel, Gewindezustand und Oberflächenbeschaffenheit gewährleistet.

Gemeinsame technische Daten

• Hersteller: ARP (Automotive Racing Products)
• Herkunft: Made in USA (Santa Paula und Ventura, Kalifornien)
• Typ: Dehnungsmesser für Pleuelschrauben und Verbindungselemente
• Messuhr: in jedem Kit enthalten
• Federn: extra stark für gleichbleibende Wiederholbarkeit
• Verpackung: komplettes Kit mit isoliertem Kunststoff-Transportkoffer

3 verfügbare Modelle

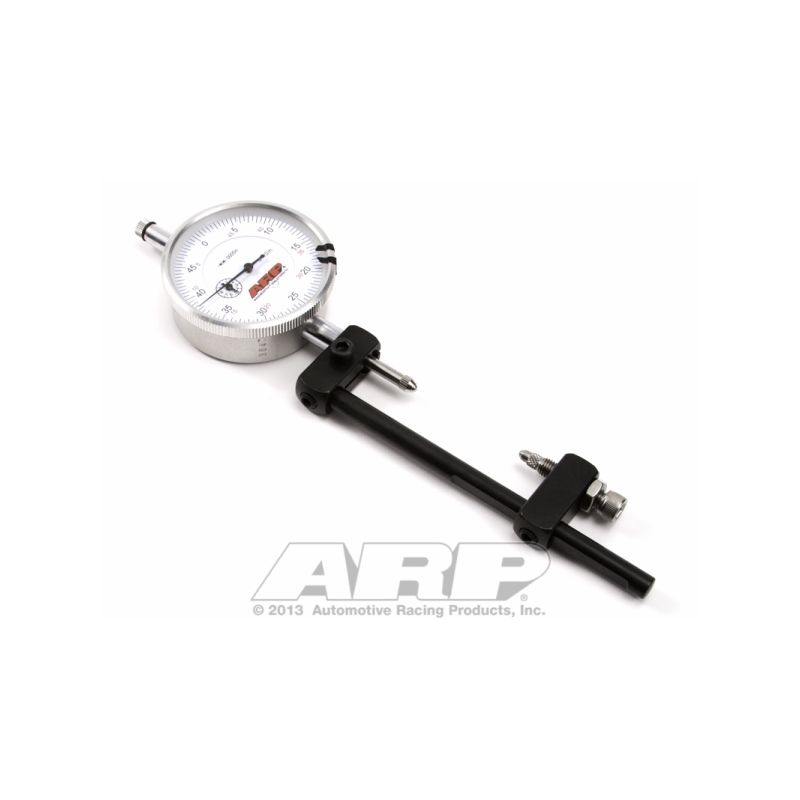

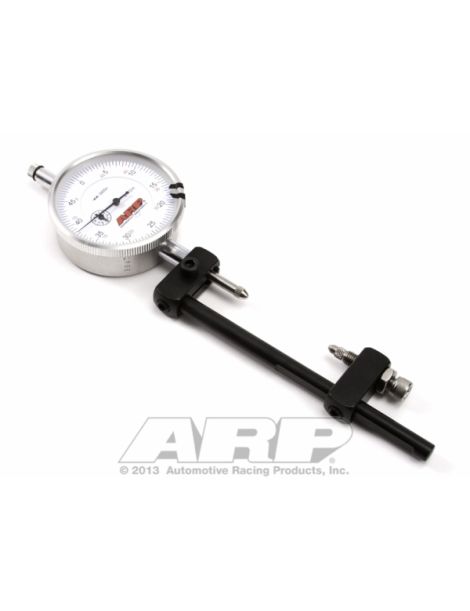

• 100-9941 - Standardmodell: Stahlausführung, schwarze Oberfläche, Messuhr mit 0,0005" (0,0127 mm) Teilung, Messbereich 0-0,0100", roter Kunststoffkoffer

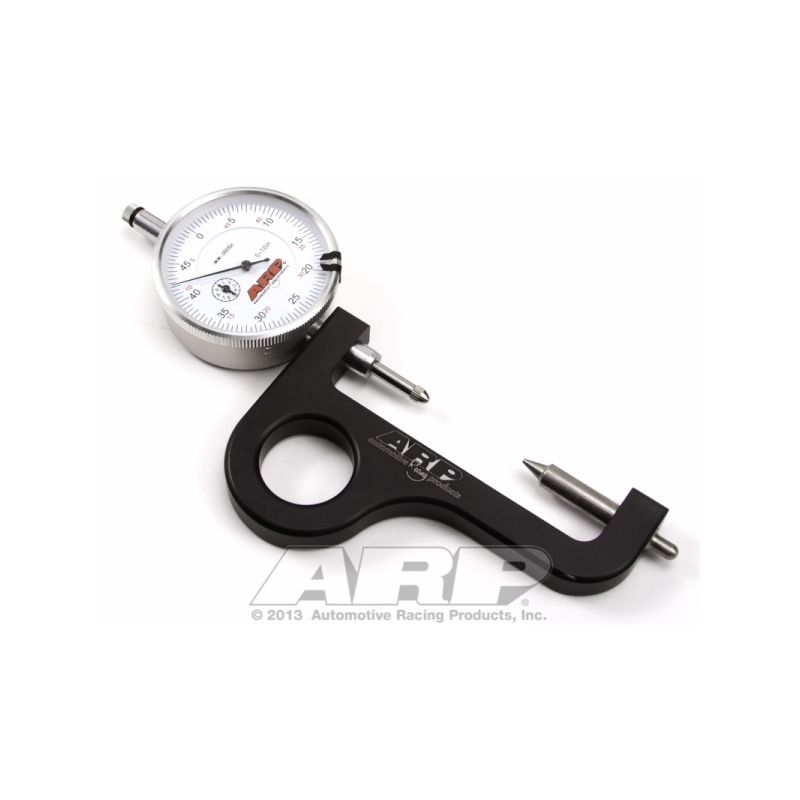

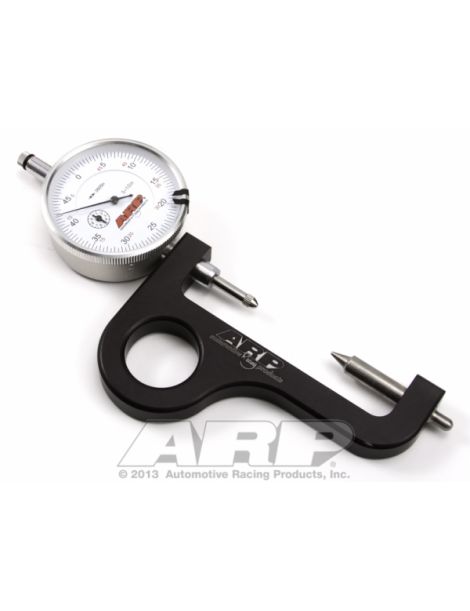

• 100-9942 - Billet-Modell: schwarz eloxierte Billet-Aluminium-Ausführung, Messuhr mit 0,0005" (0,0127 mm) Teilung, Messbereich 0-0,0100", schwarzer Kunststoffkoffer, verbesserte Ergonomie gegenüber dem Standardmodell

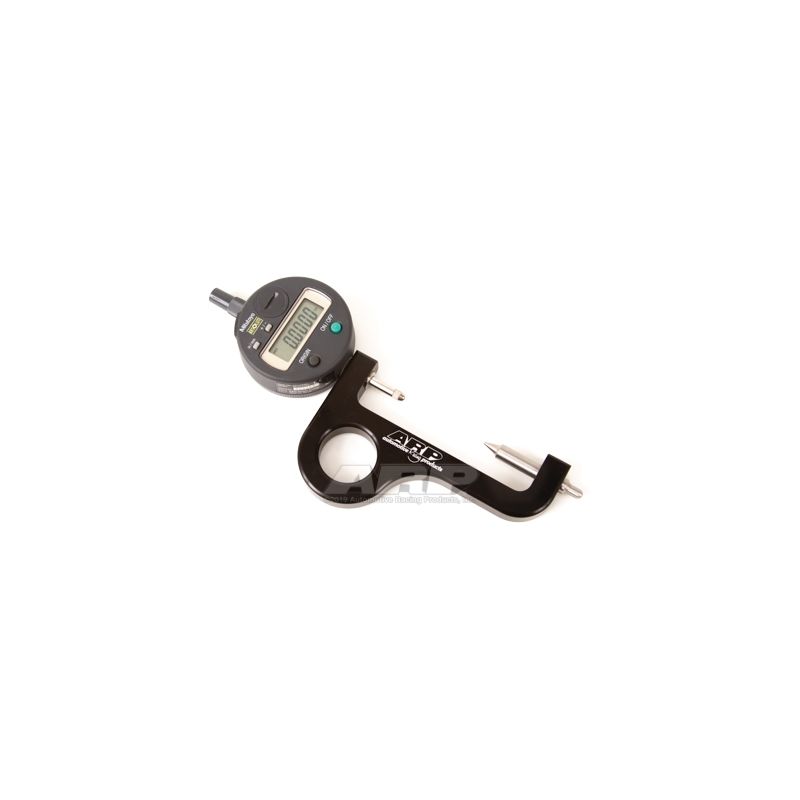

• 100-9943 - Digital Billet-Modell: schwarz eloxierte Billet-Aluminium-Ausführung, digitale LCD-Anzeige mit 0,0001" (0,00254 mm) Teilung, maximale Präzision, Kunststoffkoffer

Von ARP empfohlene Anwendung

Jede Schraubenlänge vor der Montage messen. Während des Anziehens die Dehnung überwachen und stoppen, wenn der vom Hersteller angegebene Wert erreicht ist. Ein Protokoll der Vor-/Nach-Längen für jede Schraube führen. Wenn nach der Demontage eine Schraube eine bleibende Dehnung von 0,001" (0,025 mm) oder mehr oder eine sichtbare Verformung aufweist, muss sie sofort ersetzt werden.

Von ARP empfohlenes Werkzeug für jeden professionellen Motorenbauer, der eine präzise und reproduzierbare Vorspannung an kritischen Schrauben eines Hochleistungsmotors garantieren möchte.
