ACL Flexigauge plastigage voor motorlagers

ACL Flexigauge plastigage voor de precieze meting van de radiale speling van motorlagers. Onmisbaar gereedschap in motorbouw om drijfstang-, hoofd- en nokkenaslagerspelingen volgens fabrieksspecificaties te valideren voor de definitieve montage.

Gemeenschappelijke technische specificaties

• Fabrikant: ACL (Australië)
• Productnaam: Flexigauge
• Type: Gekalibreerde plastigage-draad
• Toepassing: Radiale spelingsmeting in motorlagers
• Gebruik: droog, zonder olie, op schone oppervlakken

Beschikbare artikelnummers

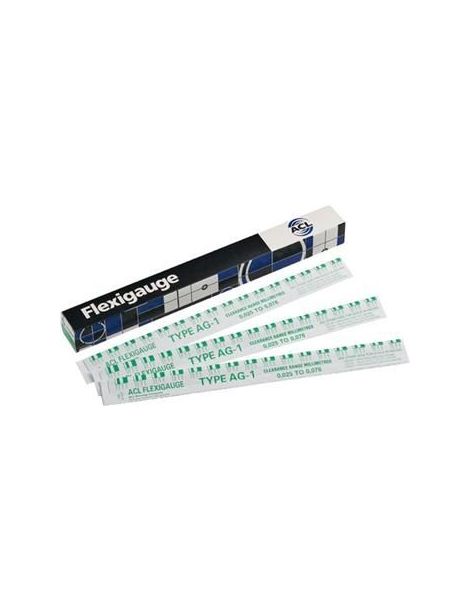

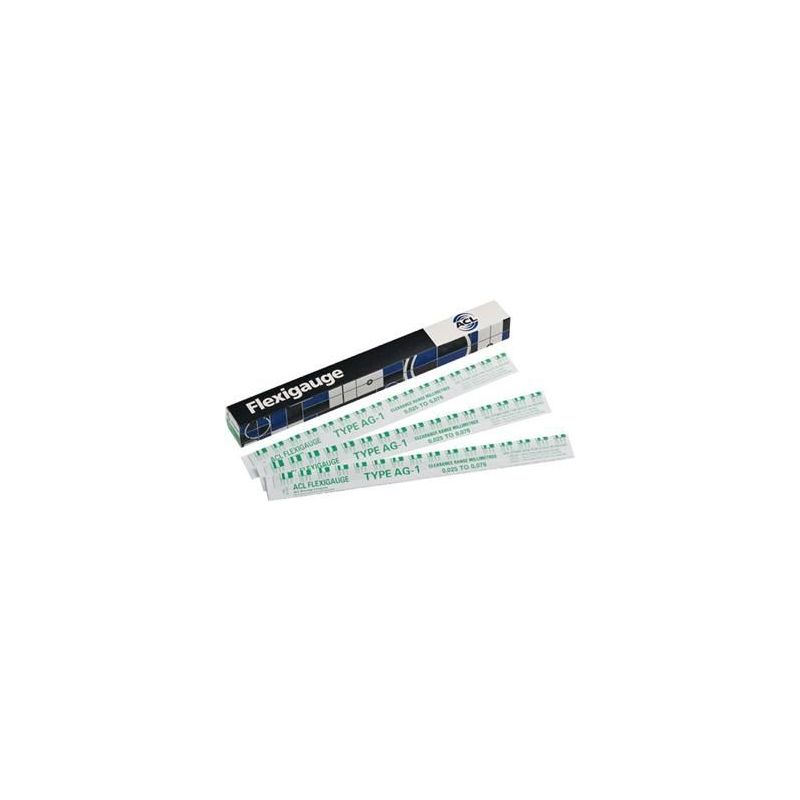

• Groen - Bereik 0,025 tot 0,076 mm: voor zeer krappe spelingsmetingen (0,001" - 0,003")

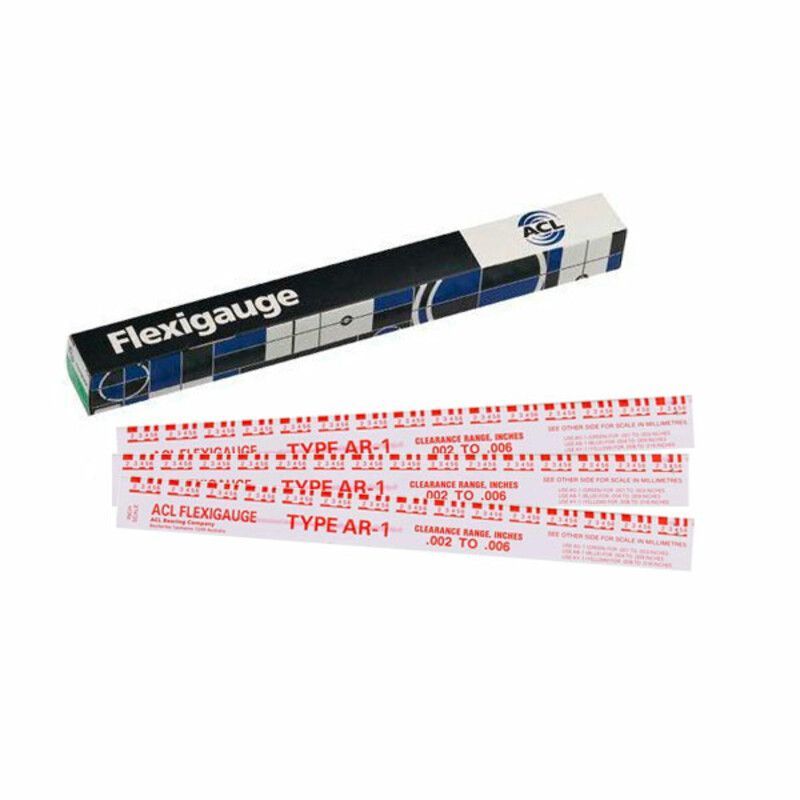

• Rood - Bereik 0,051 tot 0,152 mm: voor gemiddelde spelingsmetingen (0,002" - 0,006")

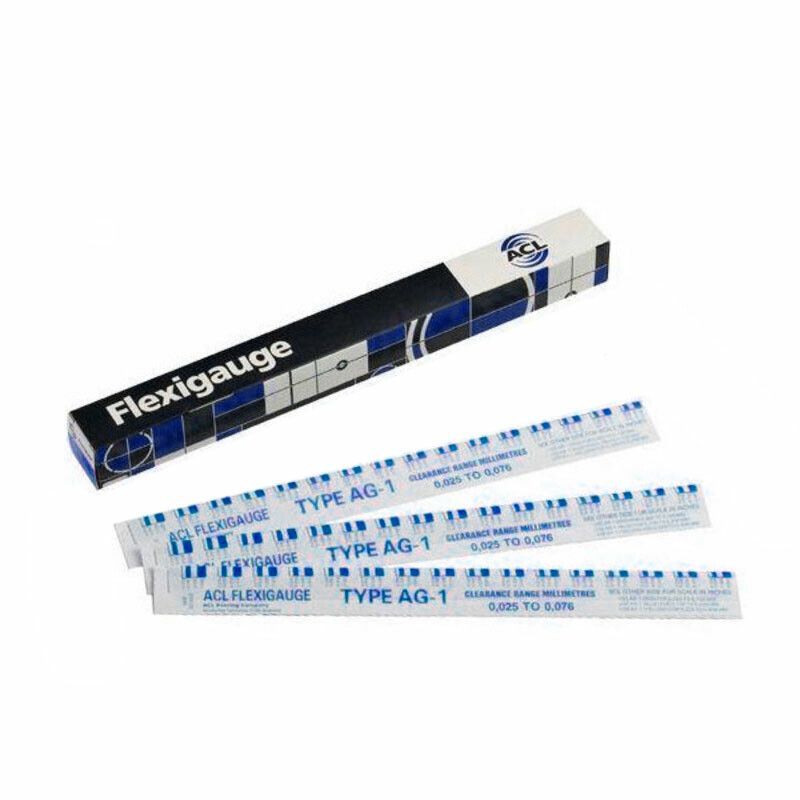

• Blauw - Bereik 0,102 tot 0,229 mm: voor lossere spelingsmetingen (0,004" - 0,009")

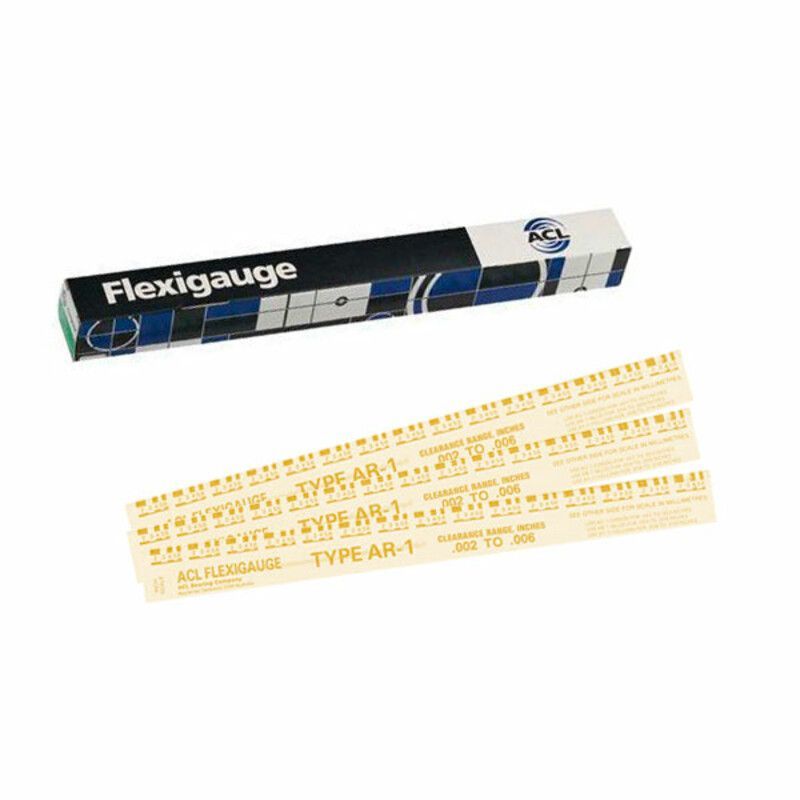

• Geel - Bereik 0,203 tot 0,406 mm: voor zeer losse spelingsmetingen (0,008" - 0,016")

Werkingsprincipe

Plastigage is een gekalibreerde kunststof-draad die zich precies onder de toegepaste druk vervormt. Geplaatst tussen het lager en de pen voor het aandraaien van de kap op het door de fabrikant gespecificeerde koppel, wordt hij onder de belasting platgedrukt. Na demontage geeft de breedte van de platgedrukte draad (gemeten op de bij het product geleverde gedrukte schaal) de exacte radiale speling van het lager. Dit is de wereldwijde standaardmethode gebruikt door professionele motorbouwers.

Kleurkeuze

De kleurkeuze hangt af van het verwachte spelingsbereik van de toepassing:

• Groen (0,025 - 0,076 mm): ideaal voor het controleren van krappe spelingen typisch voor opgebouwde motorsport-motoren, race, drag. Maximale precisie bij kleine spelingen.
• Rood (0,051 - 0,152 mm): de veelzijdige keuze voor de meeste prestatie- en motorbouw-toepassingen. Dekt typische OEM-spelingen in algemeen gebruik.
• Blauw (0,102 - 0,229 mm): voor lossere spelingen, bepaalde specifieke toepassingen of motoren met groot cilinderinhoud.
• Geel (0,203 - 0,406 mm): gereserveerd voor zeer losse spelingen, hoofdzakelijk aangetroffen op diesel-, industriële of versleten motoren.

In het algemeen bewaart een ervaren motorbouwer minstens de kleuren Groen en Rood in de werkplaats om de meest voorkomende prestatiebouw-gevallen te dekken.

Toepassing

Gebruik in motorwerkplaats voor:

• Radiale spelingsmeting van drijfstanglagers
• Radiale spelingsmeting van hoofdlagers (krukas)
• Radiale spelingsmeting van nokkenaslagers (indien van toepassing)
• Verificatie na slijpen van tap
• Conformiteitscontrole voor definitieve montage

Belangrijk: plastigage wordt droog gebruikt, op schone en niet-geoliede oppervlakken. Draai de kap aan tot het exacte fabrieks-koppel volgens de voorgeschreven volgorde, demonteer dan zonder de krukas te draaien. Vergelijk de breedte van de platgedrukte draad met de op de verpakking gedrukte schaal.
