Hilos plastigage ACL Flexigauge para cojinetes motor

Hilos plastigage ACL Flexigauge para la medida precisa del juego radial de cojinetes motor. Herramienta indispensable en taller motor para validar los juegos de biela, cigüeñal y árbol de levas según las especificaciones del fabricante, antes del montaje definitivo.

Características técnicas comunes

• Fabricante: ACL (Australia)
• Nombre del producto: Flexigauge
• Tipo: Hilos plastigage calibrados
• Aplicación: Medida de juegos radiales en cojinetes motor
• Uso: en seco, sin aceite, sobre superficies limpias

Referencias disponibles

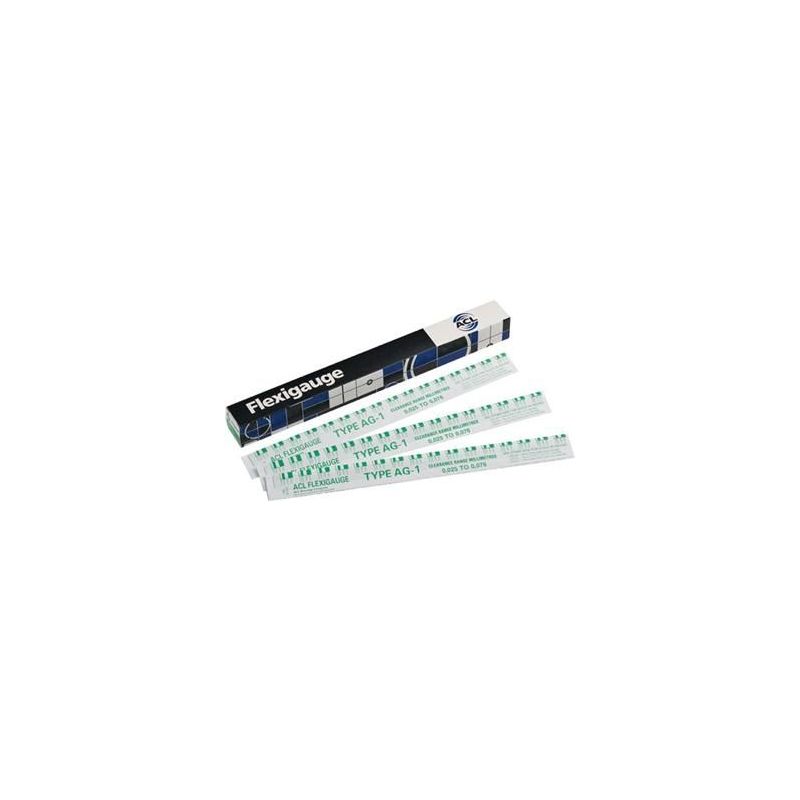

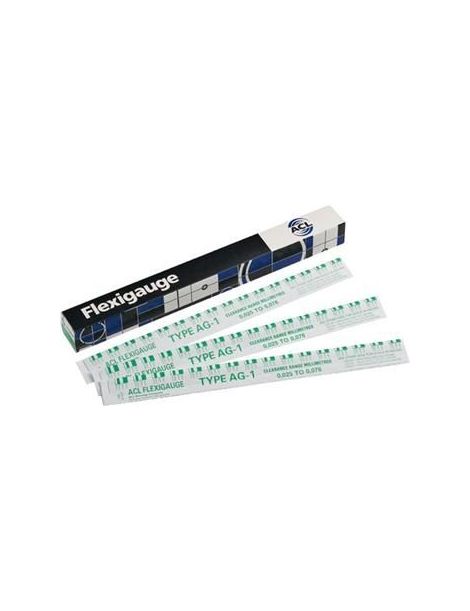

• Verde - Rango 0,025 a 0,076 mm: para medidas de juegos muy ajustados (0,001" - 0,003")

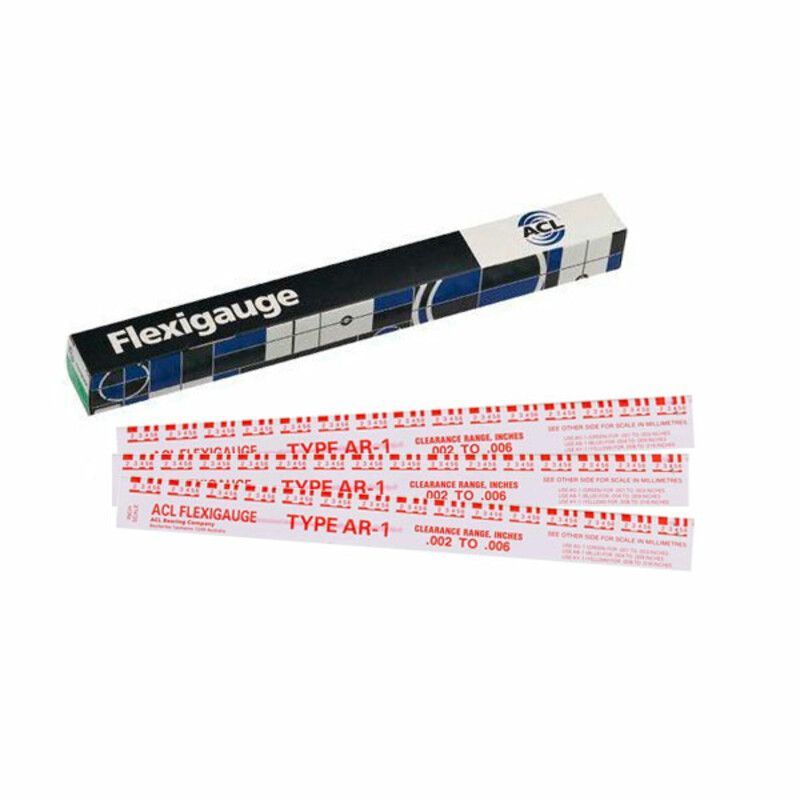

• Rojo - Rango 0,051 a 0,152 mm: para medidas de juegos medios (0,002" - 0,006")

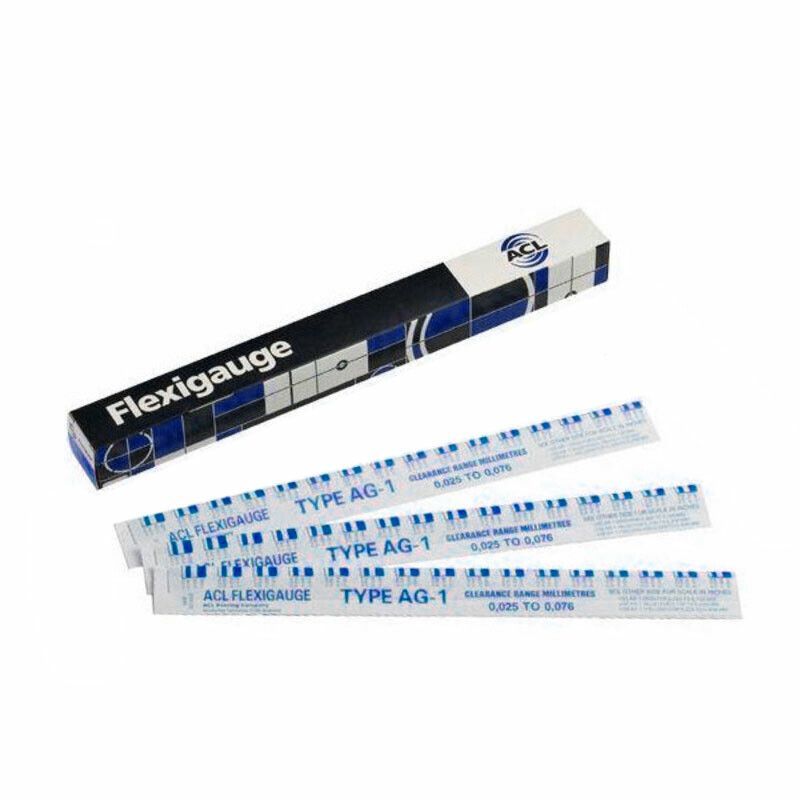

• Azul - Rango 0,102 a 0,229 mm: para medidas de juegos más flojos (0,004" - 0,009")

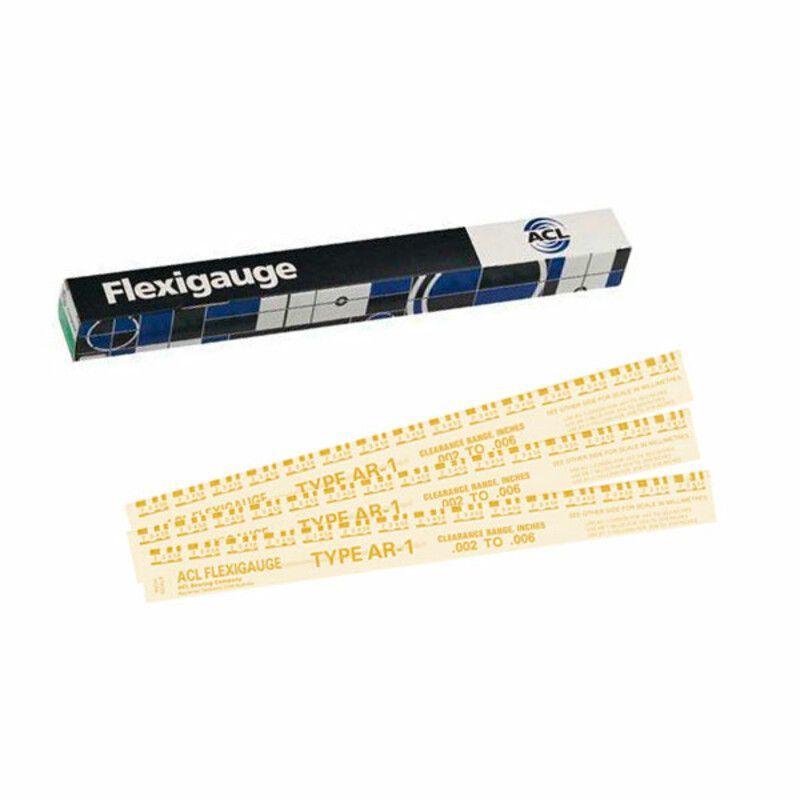

• Amarillo - Rango 0,203 a 0,406 mm: para medidas de juegos muy flojos (0,008" - 0,016")

Principio de funcionamiento

El plastigage es un hilo de plástico calibrado que se aplasta de manera precisa según la presión aplicada. Colocado entre el cojinete y el muñón antes del apriete de la tapa al par especificado por el fabricante, se aplana bajo la carga. Después del desmontaje, el ancho del hilo aplastado (medido en la escala impresa suministrada con el producto) da el juego radial exacto del cojinete. Es el método estándar mundial utilizado por los motoristas profesionales.

Elección del color

La elección del color depende del rango de juego esperado según la aplicación:

• Verde (0,025 - 0,076 mm): ideal para verificar juegos ajustados típicos de motores preparados motorsport, race, drag. Precisión máxima en juegos pequeños.
• Rojo (0,051 - 0,152 mm): la elección polivalente para la mayoría de aplicaciones performance y preparación motor automóvil. Cubre los juegos típicos del fabricante en uso general.
• Azul (0,102 - 0,229 mm): para juegos más flojos, ciertas aplicaciones específicas o motores de gran cilindrada.
• Amarillo (0,203 - 0,406 mm): reservado a juegos muy flojos, principalmente encontrados en motores diésel, industriales o desgastados.

En general, un preparador experimentado conserva al menos los colores Verde y Rojo en el taller para cubrir los casos más frecuentes en preparación performance.

Aplicación

Uso en taller motor para:

• Medida del juego radial de cojinetes de biela
• Medida del juego radial de cojinetes de cigüeñal (bancada)
• Medida del juego radial de cojinetes de árbol de levas (según el caso)
• Verificación después de rectificado / esmerilado de muñón
• Control de conformidad antes del montaje definitivo

Importante: el plastigage se utiliza en seco, sobre superficies limpias y no aceitadas. Apretar la tapa al par exacto del fabricante según la secuencia prescrita, luego desmontar sin girar el cigüeñal. Comparar el ancho del hilo aplastado con la escala impresa en el embalaje.
