- Disponibile
Kit molle valvola rinforzate BMW N53 N54 N55 S55

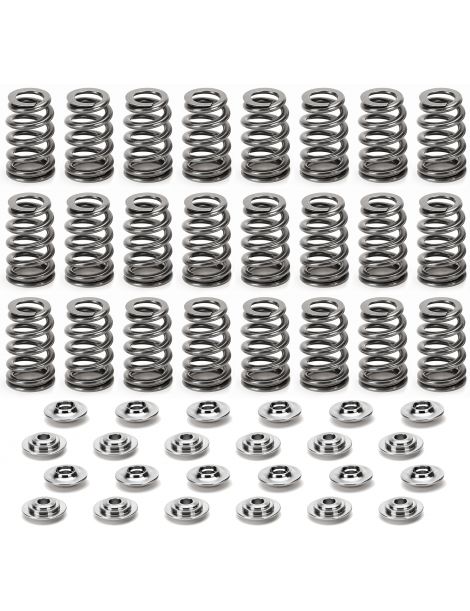

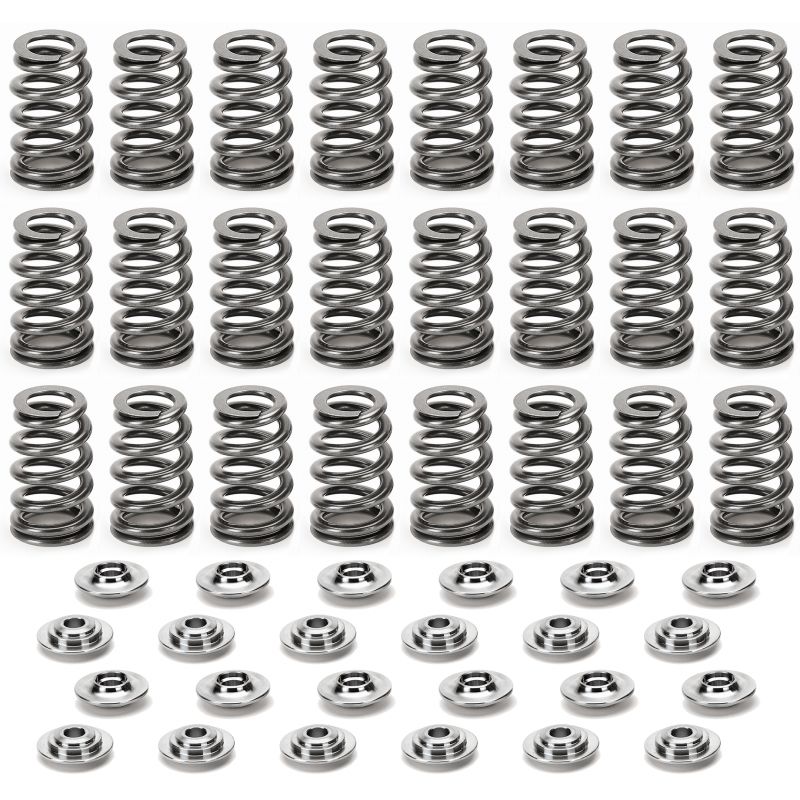

Kit di 24 molle valvola rinforzate per BMW N53, N54, N55 e S55.
- Marche: SUPERTECH, FERREA
- Motori: N53B30, N54B30, N55B30, S55B30
- Molle: singole
- Contenuto: molle, piattelli superiori in titanio
Motori BMW interessati
Questi kit sono destinati ai sei cilindri in linea BMW di 3,0 litri a 24 valvole: l'N53B30, l'N54B30 biturbo, l'N55B30 turbo e l'S55B30 biturbo delle M2, M3 e M4. Equipaggiano le Serie 1, 2, 3, 4, 5, 6 e 7, le X1, X3, X4, X5 e X6 e la Z4 E89, dal 2006 al 2021.
Le valvole, con stelo da 5 mm in aspirazione e da 6 mm allo scarico, sono azionate da bilancieri a rullo con elementi idraulici di recupero gioco e richiamate da molle valvola singole: 11 34 7 563 459 (N53, N54) o 11 34 7 523 971 (N55, S55) in aspirazione, 11 34 7 563 460 (N53, N54, N55) o 11 34 7 563 462 (S55) allo scarico. Sono trattenute dai piattelli superiori 11 34 7 539 917 (aspirazione) e 11 34 7 614 134 (scarico) e dai semiconi 11 34 1 438 142 (Ø 5) e 11 34 1 461 405 (Ø 6, 3 canalini).
Kit molle valvola rinforzate SUPERTECH e FERREA
Ogni molla valvola riporta la sua valvola in chiusura e la tiene premuta contro il profilo della camma. Più il motore gira veloce, più la massa in movimento si oppone: una molla valvola troppo debole lascia allora la valvola staccarsi dalla camma, rimbalzare sulla sede e perfino urtare il pistone. Questo sfarfallamento limita il regime e l'alzata sfruttabili.
Entrambi i kit mantengono l'impostazione originale a molla valvola singola, con un carico dichiarato da ciascun costruttore: 334 N di pressione installata e 689 N a 10 mm di alzata per il SUPERTECH, 311 N di pressione installata e 756 N a 10 mm per il FERREA, la cui rigidità maggiore (44,5 contro 35,6 N/mm) fa salire il carico più in fretta durante l'apertura. La molla valvola SUPERTECH è conica, più larga alla base (24,4 mm) che alla sommità (21,0 mm). Entrambi i kit forniscono piattelli superiori in titanio, secondo FERREA più leggeri del 40 % rispetto a quelli in acciaio: la massa che segue la valvola cala a parità di carico.
Caratteristiche tecniche dei kit molle valvola
| Codice | Marca | Molle | Ø esterno / interno | Pressione installata | Carico in alzata | Rigidità | Alzata massima | Contenuto del kit |
|---|---|---|---|---|---|---|---|---|
| SPRK-FE20N54-BE | SUPERTECH | Singole coniche | Base 24,4 / 17,6 mm Sommità 21,0 / 14,2 mm |
334 N a 36,5 mm | 689 N a 10 mm | 35,6 N/mm | 12,0 mm | 24 molle, 24 piattelli superiori in titanio |
| KT4026 | FERREA | Singole | Est. 22,4 mm Int. 15,5 mm |
311 N a 36,5 mm | 756 N a 10 mm | 44,5 N/mm | 12,5 mm | 24 molle, 24 piattelli superiori in titanio |
Montaggio dei kit molle valvola
| Componente | Originale BMW | Kit molle valvola rinforzate |
|---|---|---|
| Molla valvola | Singola: aspirazione 11 34 7 563 459 (N53, N54) / 11 34 7 523 971 (N55, S55); scarico 11 34 7 563 460 (N53, N54, N55) / 11 34 7 563 462 (S55) | Specifico del kit |
| Piattello superiore | Aspirazione 11 34 7 539 917; scarico 11 34 7 614 134 | Specifico del kit |
| Piattello inferiore | Originale mantenuto | |
| Semiconi | Aspirazione 11 34 1 438 142 (Ø 5); scarico 11 34 1 461 405 (Ø 6, 3 canalini) | Originali mantenuti |
FERREA KT4026: la molla valvola S10158 si monta con i piattelli superiori in titanio E11131 (aspirazione) ed E11130 (scarico) del kit, sul piattello inferiore e sul paraolio valvole originali. SUPERTECH SPRK-FE20N54-BE: piattelli superiori in titanio RET-BMN54-TI (aspirazione) e RET-BMN54-TE (scarico) forniti, paraolio valvole e semiconi originali mantenuti.
L'altezza installata si misura tra il piattello inferiore e il piattello superiore, a valvola chiusa. Ogni costruttore indica la pressione installata alla propria altezza; quando questa altezza cresce, ad esempio dopo la rettifica delle sedi valvola, il carico cala a ogni millimetro del valore della rigidità della molla valvola (vedere la tabella delle caratteristiche).
| SUPERTECH | FERREA | |
|---|---|---|
| Altezza installata | 36,5 mm | 36,5 mm |
| Pressione installata a questa altezza | 334 N | 311 N |
Guida tecnica
Le marche proposte
| SUPERTECH, di San Jose in California, progetta da oltre tre decenni componenti di distribuzione per le corse. L'azienda avvolge le sue molle con filo cromo-silicio-vanadio di grande purezza, lavora i suoi piattelli in titanio di grado militare e controlla i pezzi tramite ultrasuoni, radiografia e laser. | |
| FERREA Racing Components è nata in Florida nel 1978 per iniziativa di Horacio Ferrea e Daniel Urrutia, due motoristi arrivati dall'Argentina. L'azienda realizza in proprio tutta la distribuzione, valvole, molle, punterie e bilancieri, e i suoi componenti scendono in gara in NASCAR, nel dragster e nelle corse in pista. |
Come scegliere
Con molle valvola rinforzate la valvola resta premuta sulla camma quando i giri salgono: il motore accetta un regime più alto, un albero più aggressivo o più pressione del turbo senza sfarfallamento. Il FERREA offre il carico in alzata più alto (756 N a 10 mm), il SUPERTECH la pressione installata più alta (334 N). Unica condizione: l'alzata del vostro albero non deve superare l'alzata massima del kit, 12,0 mm (SUPERTECH) o 12,5 mm (FERREA).
| Criterio | Da ricordare |
|---|---|
| Scegliere il carico | Il valore di 75 lbs indicato da SUPERTECH è la pressione installata espressa in libbre, cioè 334 N. Tre fattori guidano la scelta: l'alzata delle camme, il regime cercato e la pressione del turbo. Più questi valori salgono, più il carico deve seguirli, senza oltrepassare l'alzata massima del kit. Andare oltre il necessario non serve: un carico eccessivo accelera l'usura delle camme e affatica gli elementi idraulici dei bilancieri. FERREA colloca la sua molla valvola nella gamma « Single Spring - Turbo ». |
| Molla singola o doppia | Entrambi i kit restano fedeli alla molla singola dell'impostazione originale: molla valvola conica per SUPERTECH, molla valvola singola per FERREA. La nostra offerta non comprende kit a molle doppie per questi motori. |
Quando le molle rinforzate diventano necessarie
- Alberi a camme ad alzata maggiorata
- Regime massimo spostato più in alto con la rimappatura
- Pressione del turbo aumentata o turbine più grandi
- Revisione della testata per pista, drift o rally
- Molle originali affaticate o sfarfallamento notato agli alti regimi
Compatibilità veicoli
| Modello | Codice motore | Potenza | Anni |
|---|---|---|---|
| 135i / 1M (E82), 135i (E88) | N54B30 / N55B30 | 2007-2013 | |
| M135i (F20 / F21) | N55B30 | 2011-2016 | |
| M235i / M2 / M2 Competition / M2 CS (F22 / F23 / F87) | N55B30 / S55B30 | 2013-2021 | |
| 325i / 330i (E90 / E91 / E92 / E93) | N53B30 | 2006-2013 | |
| 335i (E90 / E91 / E92 / E93) | N54B30 / N55B30 | 2006-2013 | |
| 335i / ActiveHybrid 3 (F30 / F31 / F34) | N55B30 | 2011-2018 | |
| M3 / M3 Competition / M3 CS (F80) | S55B30 | 2014-2018 | |
| 435i (F32 / F33 / F36) | N55B30 | 2013-2016 | |
| M4 / M4 Competition / M4 CS / M4 GTS (F82 / F83) | S55B30 | 2013-2020 | |
| 525i / 530i (E60 / E61) | N53B30 | 2006-2010 | |
| 535i (E60) | N54B30 | 2006-2010 | |
| 523i / 528i / 530i (F10 / F11) | N53B30 | 2009-2017 | |
| 535i / ActiveHybrid 5 (F07 / F10 / F11) | N55B30 | 2009-2017 | |
| 630i (E63 / E64) | N53B30 | 2007-2010 | |
| 640i (F06 / F12 / F13) | N55B30 | 2011-2018 | |
| 740i / 740Li / ActiveHybrid 7 (F01 / F02 / F04) | N54B30 / N55B30 | 2008-2015 | |
| X1 xDrive35i (E84) | N55B30 | 2011-2015 | |
| X3 xDrive35i (F25) | N55B30 | 2010-2017 | |
| X4 xDrive35i / M40i (F26) | N55B30 | 2014-2018 | |
| X5 xDrive35i (E70) | N55B30 | 2010-2013 | |
| X5 sDrive35i / xDrive35i (F15) | N55B30 | 2013-2018 | |
| X6 xDrive35i (E71 / E72) | N54B30 / N55B30 | 2007-2014 | |
| X6 sDrive35i / xDrive35i (F16) | N55B30 | 2014-2019 | |
| Z4 sDrive35i / sDrive35is (E89) | N54B30 | 2009-2016 | |
| Alpina B3 / B3 S Bi-Turbo (E90 / E91 / E92 / E93) | N54B30 | 2007-2013 | |
| Alpina B3 / B4 Biturbo (F30 / F31 / F32 / F33) | N55B30 | 2013-2019 |
Codice OEM (molla valvola): aspirazione 11 34 7 563 459 (N53, N54) e 11 34 7 523 971 (N55, S55); scarico 11 34 7 563 460 (N53, N54, N55) e 11 34 7 563 462 (S55)
Prodotti correlati
Approfittate della testata smontata per sostituire anche le valvole di aspirazione e di scarico, spesso segnate dopo molti chilometri. Ecco le valvole che proponiamo per questi motori:
| Valvole di aspirazione BMW N53B30 N54B30 → |
| Valvole di scarico BMW N54B30 → |
-
