Kit muelles válvula reforzados BMW N53 N54 N55 S55

Motores BMW afectados

Estos kits están destinados a los seis cilindros en línea BMW de 3,0 litros y 24 válvulas: el N53B30, el N54B30 biturbo, el N55B30 turbo y el S55B30 biturbo de los M2, M3 y M4. Equipan las Series 1, 2, 3, 4, 5, 6 y 7, los X1, X3, X4, X5 y X6 y el Z4 E89, de 2006 a 2021.

Las válvulas, con vástago de 5 mm en admisión y de 6 mm en escape, se accionan mediante balancines de rodillo con elementos hidráulicos de compensación y se cierran con muelles de válvula simples: 11 34 7 563 459 (N53, N54) u 11 34 7 523 971 (N55, S55) en admisión, 11 34 7 563 460 (N53, N54, N55) u 11 34 7 563 462 (S55) en escape. Los sujetan las copelas 11 34 7 539 917 (admisión) y 11 34 7 614 134 (escape) y las chavetas 11 34 1 438 142 (Ø 5) y 11 34 1 461 405 (Ø 6, 3 ranuras).

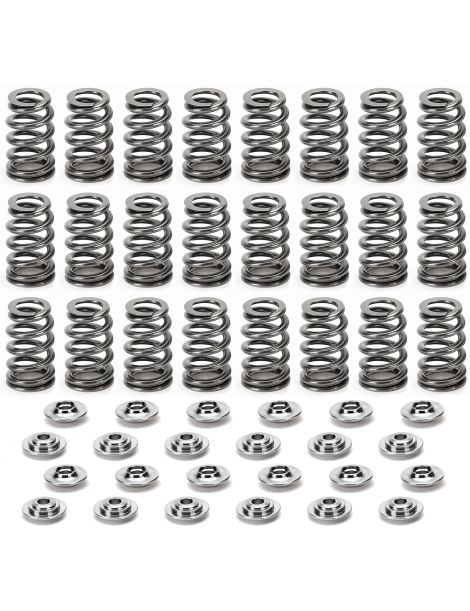

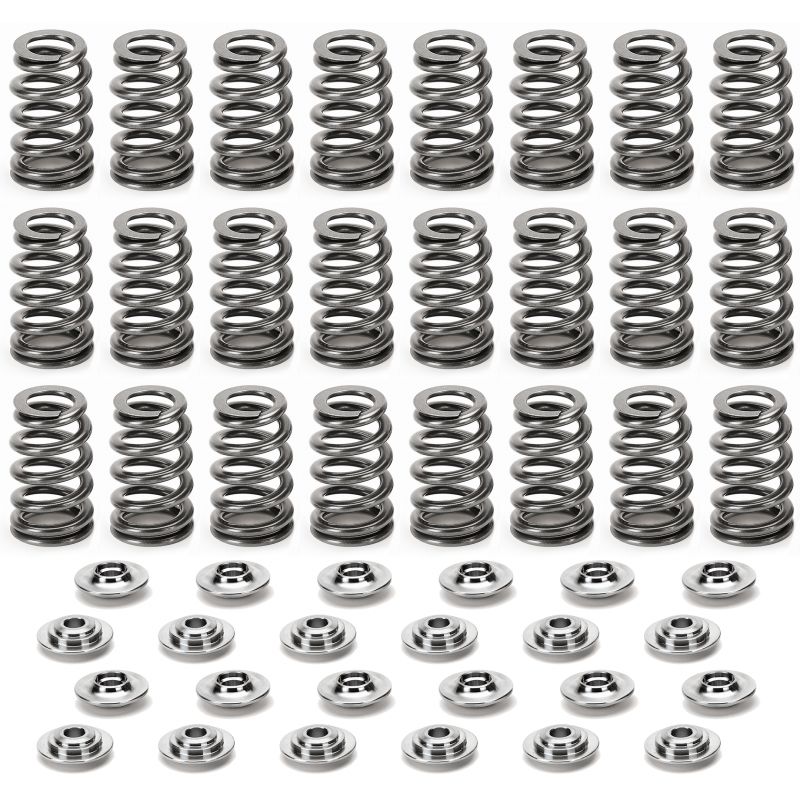

Kits muelles de válvula reforzados SUPERTECH y FERREA

Cada muelle devuelve su válvula a la posición cerrada y la mantiene apoyada en el perfil de la leva. Cuanto más rápido gira el motor, más se resiste la masa en movimiento: un muelle demasiado débil deja entonces que la válvula se separe de la leva, rebote sobre su asiento e incluso golpee el pistón. Este flotado de válvulas limita el régimen y la alzada aprovechables.

Los dos kits conservan el esquema original de muelle simple, con una carga indicada por cada fabricante: 334 N de presión asiento y 689 N a 10 mm de alzada para el SUPERTECH, 311 N de presión asiento y 756 N a 10 mm para el FERREA, cuya tasa de muelle más alta (44,5 frente a 35,6 N/mm) hace subir la carga más deprisa durante la apertura. El muelle SUPERTECH es cónico, más ancho en la base (24,4 mm) que en la parte superior (21,0 mm). Los dos kits incluyen copelas de titanio, un 40 % más ligeras que las de acero según FERREA: la masa que acompaña a la válvula baja sin ceder nada en carga.

Especificaciones técnicas de los kits muelles de válvula

Montaje de los kits muelles de válvula

FERREA KT4026: el muelle S10158 se monta con las copelas de titanio E11131 (admisión) y E11130 (escape) del kit, sobre el asiento de muelle y el retén de válvula originales. SUPERTECH SPRK-FE20N54-BE: copelas de titanio RET-BMN54-TI (admisión) y RET-BMN54-TE (escape) incluidas, retenes de válvula y chavetas originales conservados.

La altura de muelle instalado se mide entre el asiento de muelle y la copela, con la válvula cerrada. Cada fabricante da su presión asiento a su propia altura de montaje; cuando esta altura aumenta, por ejemplo tras un rectificado de asientos, la carga baja en cada milímetro el valor de la tasa de muelle (ver la tabla de especificaciones).

Guía técnica

Las marcas propuestas

	SUPERTECH, de San José en California, diseña desde hace más de tres décadas piezas de distribución para competición. La empresa enrolla sus muelles con alambre de cromo-silicio-vanadio de gran pureza, mecaniza sus copelas en titanio de grado militar y controla sus piezas mediante ultrasonidos, radiografía y láser.
	FERREA Racing Components nació en Florida en 1978 por iniciativa de Horacio Ferrea y Daniel Urrutia, dos motoristas llegados de Argentina. La empresa fabrica por sí misma toda su distribución, válvulas, muelles, taqués y balancines, y sus piezas compiten en la NASCAR, en pruebas de dragster y en circuito.

Cómo elegir

Con muelles reforzados, la válvula sigue pegada a la leva cuando suben las vueltas: el motor admite un régimen más alto, un árbol más agresivo o más presión de turbo sin flotado de válvulas. El FERREA ofrece la mayor presión con válvula abierta (756 N a 10 mm), el SUPERTECH la mayor presión asiento (334 N). Única condición: la alzada de su árbol nunca debe rebasar lo que admite el kit, 12,0 mm (SUPERTECH) o 12,5 mm (FERREA).

Cuándo se necesitan muelles reforzados

• Montaje de árboles de levas de mayor alzada
• Régimen máximo más alto
• Presión de turbo aumentada o turbos más grandes
• Renovación de culata para circuito, drift o rally
• Muelles originales cansados o flotado a altas revoluciones

Compatibilidad

Referencia OEM (muelle de válvula): admisión 11 34 7 563 459 (N53, N54) y 11 34 7 523 971 (N55, S55); escape 11 34 7 563 460 (N53, N54, N55) y 11 34 7 563 462 (S55)
