- Disponibile
Bronzine di biella trimetallo PSA TU24 TU2J2 TU3 TU5 XY7 XY8

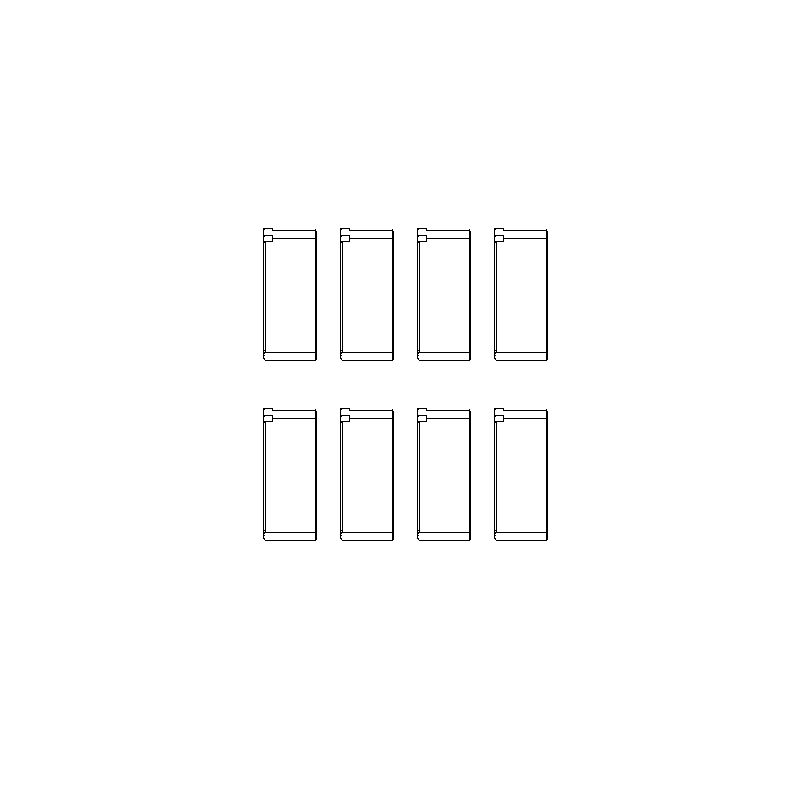

Kit di 8 semicuscinetti di biella trimetallo per motori PSA TU e XY.
- Marchi e trattamenti: ACL Race e King Racing
- Compatibilità: Peugeot 106, 205, 206, 306, 307, Citroën AX, Saxo, C2, C3, Talbot Samba, Renault 14
- Codici motore: TU24, TU2J2, TU3, TU5, XY7, XY8, 129, 150
- Misure disponibili: da standard a +0.50 mm, gioco maggiorato (HX, STDX)
I motori PSA TU e XY
I motori TU (da 1,3 a 1,6 litri, 8 e 16 valvole) e XY equipaggiano le Peugeot 104, 106, 205, 206, 207, 306, 307, 308 e 309, le Citroën AX, Saxo, C2, C3, C4 e Xsara, la Talbot Samba e la Renault 14 con i motori 129 e 150. ACL e King indicano lo stesso kit di bronzine per questi motori: un solo kit copre la famiglia.
In origine questi motori montano bronzine di biella di serie, dimensionate per i carichi del motore originale: non appena aumentano la potenza, il regime o la pressione di sovralimentazione, raggiungono i loro limiti.
Le bronzine di biella trimetallo

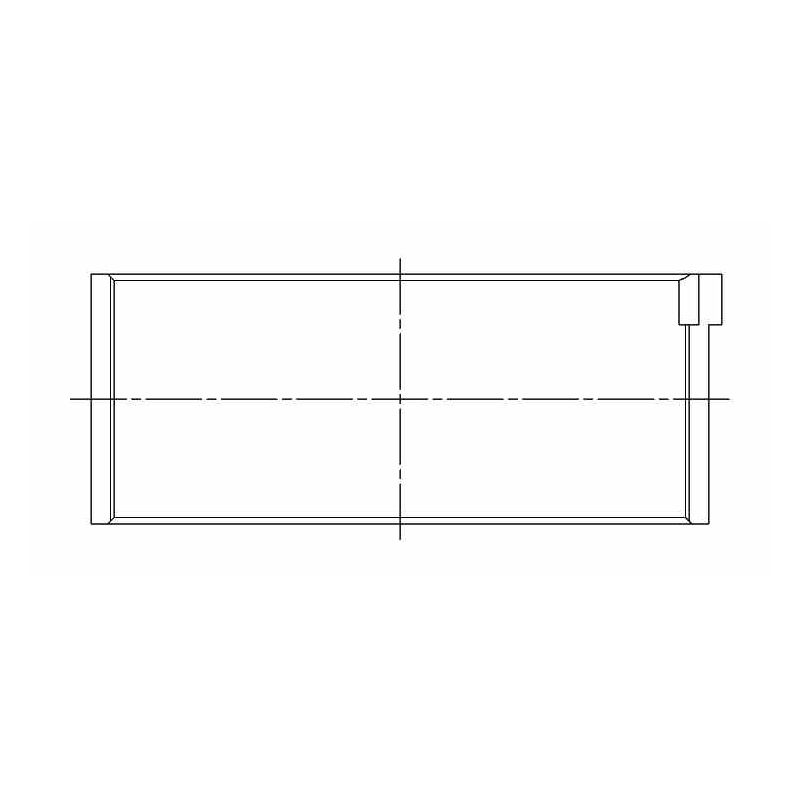

In una bronzina trimetallica un dorso in acciaio sostiene uno strato intermedio in rame-piombo ad alta capacità di carico, a sua volta ricoperto da uno strato di scorrimento antifrizione che risparmia il perno di biella. Il set è fornito completo: 8 semibronzine, ossia 4 coppie.
Il trimetallo è pensato per carichi elevati e prolungati, mentre il bimetallo di alluminio si limita ai carichi bassi o medi: circa 8 000 psi per quest'ultimo, fino a 12 000 psi per un trimetallo performance, ossia il 50 % in più. Il vantaggio si misura in resistenza e durata sui motori turbo, con compressore e ad alti regimi.
Caratteristiche tecniche
| Bronzine ACL / King Ø perno di biella 44.975 / 44.991 mm (ACL), 44.976 / 44.991 mm (King) Ø sede 48.655 / 48.671 mm (ACL), 48.654 / 48.671 mm (King) Larghezza 19.75 mm (ACL), 19.7 mm (King) |
| Riferimento | Marca e trattamento | Misura | Spessore parete (mm) |
|---|---|---|---|
| 4B7712H-STD | ACL Race - Senza trattamento | Standard | 1.820 |
| 4B7712HX-STD | ACL Race - Senza trattamento | Std, gioco maggiorato (HX) | 1.807 |
| 4B7712H-.30 | ACL Race - Senza trattamento | +0.30 | 1.970 |
| 4B7712H-.50 | ACL Race - Senza trattamento | +0.50 | 2.070 |

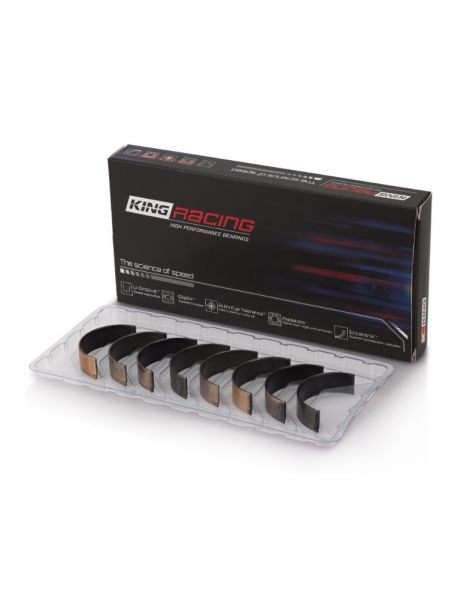

| CR4493XP | King Racing - Senza trattamento | Standard | 1.821 |
| CR4493XP STDX | King Racing - Senza trattamento | Std, gioco maggiorato (STDX) | 1.808 |
Gioco di funzionamento
Si chiama gioco di funzionamento la distanza tra la bronzina e il perno di biella, riempita dal film d'olio.
Mentre il motore gira, il perno di biella galleggia su questo film d'olio, che porta il carico senza contatto diretto con la bronzina. Lo spessore del film dipende dal gioco: troppo stretto, l'olio passa male, la temperatura sale e cresce il rischio di grippaggio; troppo largo, l'olio sfugge, il film porta meno e la pressione dell'olio diminuisce. Un gioco corretto assicura sia una lubrificazione sufficiente sia un film ben mantenuto.
| Misura / versione | Quando sceglierla | ACL Race Series | King XP |
|---|---|---|---|
| Standard (STD) | Perno di serie, non rettificato | da 0.049 a 0.058 mm | 0.045 mm |
| Gioco maggiorato (HX / STDX) | Gioco più ampio: alto flusso d'olio, alto regime | da 0.074 a 0.083 mm | 0.070 mm |
| +0.30 / +0.50 mm | Perno rettificato a 0.30 / 0.50 mm | da 0.049 a 0.058 mm | 0.045 mm |
Controllo al montaggio: posare un filo calibrato (Plastigauge) sul perno, serrare il cappello di biella alla coppia prescritta, poi confrontare lo schiacciamento del filo con la scala per leggere il gioco.

Guida tecnica
Queste bronzine di biella trimetalliche ACL e King sono pensate per i motori preparati e le competizioni: dove una bronzina di serie raggiunge presto il suo limite, accettano più potenza, più giri e più pressione di sovralimentazione. La gamma comprende la quota standard, quote di rettifica a +0.30 e +0.50 mm e una versione HX / STDX a gioco maggiorato per i motori che salgono di giri o richiedono una forte portata d'olio. Permette di mantenere lo stesso riferimento dopo la rettifica dell'albero motore e di adattare il gioco all'olio usato e all'impiego del motore.
Le due marche
![]() | Specialista australiano delle bronzine motore ad alte prestazioni dal 1949, ACL Bearing Company firma la Race Series: bronzine trimetalliche realizzate con precisione, declinate in numerose quote e apprezzate sui motori preparati di tutto il mondo. |
![]() | Dagli anni '60 l'israeliana King Engine Bearings costruisce bronzine motore ad alte prestazioni; le sue bronzine in lega trimetallica pMax Black sono dimensionate per i carichi elevati. |
Costruzione e vantaggi
| Criterio | ACL Race Series | King Racing |
| Sezione | ![]() | ![]() |
| Tipo | Bronzina trimetallica ad alte prestazioni | Bronzina trimetallica ad alte prestazioni |
| Paese di produzione | Australia | Israele |
| Costruzione | Trimetallico: dorso in acciaio, strato di rame, superficie tenera | Trimetallico: dorso in acciaio, strato di rame, superficie tenera |
| Lega | Race Series (rame-piombo) | pMax Black (rame-piombo indurito) |
| Rivestimento protettivo | No | No |
| Misure disponibili | Standard fino a +0.50 mm (+ gioco maggiorato HX) | Standard (+ gioco maggiorato STDX) |
Compatibilità veicoli
Questo kit di bronzine di biella è adatto ai motori TU e XY dei seguenti veicoli:
| Marca | Modello (telaio) | Codice motore | Potenza | Anni |
|---|---|---|---|---|
| CITROËN | AX (ZA-_) | M4A (TU24), KAY (TU3CP), KDX (TU3M/Z), KDY (TU3M), KDZ (TU3M/Z), KFY (TU3FJ2), KFZ (TU3FJ2/Z) | 60–100 CV | 1986–1997 |
| CITROËN | BERLINGO / BERLINGO FIRST Furgone/Monovolume (M_) | KFX (TU3JP), KFW (TU3A), KFW (TU3JP), NFU (TU5JP4) | 65–110 CV | 1996–2011 |
| CITROËN | BERLINGO / BERLINGO FIRST Monovolume (MF_, GJK_, GFK_) | KFX (TU3JP), KFW (TU3A), KFW (TU3JP), NFU (TU5JP4) | 65–110 CV | 1996–2011 |
| CITROËN | BERLINGO Furgone/Monovolume (B9) | NFU (TU5JP4), KFX (TU3A), KFX (TU3JP) | 75–109 CV | 2008–2018 |
| CITROËN | BERLINGO MULTISPACE (B9) | NFU (TU5JP4), KFX (TU3A) | 75–110 CV | 2008–2018 |
| CITROËN | BX (XB-_) | KDY (TU3M), KDZ (TU3M/Z), K1H (TU3A), 150B (XY8), 150Y (XY6B) | 54–80 CV | 1982–1993 |
| CITROËN | BX Station wagon (XB-_) | KDY (TU3M), K1H (TU3A) | 64–75 CV | 1989–1993 |
| CITROËN | BX Furgone (XB-_) | 150B (XY8) | 80 CV | 1982–1986 |
| CITROËN | C15 Station wagon | 150D (XY7), KDY (TU3M) | 60–75 CV | 1987–1996 |
| CITROËN | C15 Furgone/Monovolume (VD_) | K1H (TU3A), KDY (TU3M), 150D (XY7) | 60–75 CV | 1987–1996 |
| CITROËN | C2 (JM_) | KFV (TU3JP), KFV (TU3A), NFU (TU5JP4) | 73–110 CV | 2003–2017 |
| CITROËN | C3 AIRCROSS I | NFX (TU5JP4), NFU (TU5JP4) | 110–116 CV | 2010– |
| CITROËN | C3 I (FC_, FN_) | NFU (TU5JP4), KFV (TU3JP), KFV (TU3A) | 73–113 CV | 2002–2013 |
| CITROËN | C3 II (SC_) | K6E (TU3A), KFT (TU3A), NFU (TU5JP4) | 73–116 CV | 2009– |
| CITROËN | C3 PICASSO (SH_) | NFX (TU5JP4), NFU (TU5JP4) | 110–113 CV | 2011–2013 |
| CITROËN | C3 Pluriel (HB_) | NFU (TU5JP4), KFV (TU3JP), KFV (TU3A) | 73–109 CV | 2003– |
| CITROËN | C4 Coupé (LA_) | NFU (TU5JP4) | 109–110 CV | 2004–2013 |
| CITROËN | C4 I (LC_) | NFU (TU5JP4), N6A (TU5JP4) | 109–113 CV | 2004–2014 |
| CITROËN | C4 I Berlina | NFU (TU5JP4) | 109–110 CV | 2006–2014 |
| CITROËN | C4 II (NC_) | NFU (TU5JP4) | 110 CV | 2010– |
| CITROËN | NEMO Furgone/Monovolume (AA_) | KFV (TU3A) | 73 CV | 2008– |
| CITROËN | NEMO Monovolume | KFV (TU3A) | 73 CV | 2009– |
| CITROËN | SAXO (S0, S1) | KFX (TU3JP), KFW (TU3JP), NFZ (TU5JP), NFX (TU5JP4), NFT (TU5JP) | 75–120 CV | 1996–2004 |
| CITROËN | VISA | 150D (XY7), 150B (XY8) | 60–79 CV | 1982–1991 |
| CITROËN | XSARA (N1) | KFX (TU3JP), KFW (TU3JP), NFZ (TU5JP), NFU (TU5JP4) | 75–109 CV | 1997–2005 |
| CITROËN | XSARA Station wagon (N2) | KFX (TU3JP), KFW (TU3JP), NFZ (TU5JP), NFU (TU5JP4) | 75–109 CV | 1997–2005 |
| CITROËN | XSARA Coupé (N0) | KFX (TU3JP), KFW (TU3JP), NFU (TU5JP4), NFZ (TU5JP) | 75–109 CV | 1998–2005 |
| CITROËN | XSARA Furgone/Station wagon | KFX (TU3JP) | 75 CV | 2000–2005 |
| CITROËN | XSARA Furgone/Berlina a due volumi (N3_) | KFX (TU3JP) | 75 CV | 1998–2004 |
| CITROËN | XSARA PICASSO (N68) | NFU (TU5JP4), NFZ (TU5JP), NFV (TU5JP) | 88–113 CV | 1999–2012 |
| CITROËN | ZX (N2) | KDX (TU3M/Z), KFX (TU3JP), KDZ (TU3M/Z) | 75 CV | 1991–1997 |
| CITROËN | ZX Station wagon (N2) | KDX (TU3M/Z), KDY (TU3M), KFX (TU3JP) | 75 CV | 1993–1997 |
| CITROËN | ZX Furgone/Berlina a due volumi (N2) | TU32 | 75 CV | 1994–1995 |
| PEUGEOT | 1007 (KM_) | KFV (TU3JP), KFV (TU3A), NFU (TU5JP4) | 75–109 CV | 2005– |
| PEUGEOT | 104 | 129 (XZ5), 150 (XY6B) | 57–72 CV | 1979–1983 |
| PEUGEOT | 104 Coupé | 150 (XY6B) | 72 CV | 1979–1984 |
| PEUGEOT | 106 I (1A, 1C) | TU2J2, KDY (TU3M), KFZ (TU3FJ2/Z), NFZ (TU5JP), NFY (TU5J2), K6B (TU3FJ2/K) | 75–103 CV | 1991–1996 |
| PEUGEOT | 106 II (1A_, 1C_) | KFX (TU3JP), KFW (TU3JP), K5A (TU32), NFZ (TU5JP), NFX (TU5J4), NFW (TU5J2), NFY (TU5J2) | 75–120 CV | 1996–2004 |
| PEUGEOT | 205 Furgone/Berlina a due volumi | 150G (XY7) | 60 CV | 1983–1987 |
| PEUGEOT | 205 I (741A/C) | 150D (XY7), 150G (XY7), 150H (XY8), 150B (XY8), 150 (XY6B) | 60–80 CV | 1983–1987 |
| PEUGEOT | 205 I Cabriolet (741B, 20D) | 150D (XY7), 150G (XY7), K1D (TU3A), 150H (XY8), 150B (XY8), KDY (TU3M), KDZ (TU3M), KAY (TU3CP), K2B (TU3S) | 60–84 CV | 1986–1994 |
| PEUGEOT | 205 II (20A/C) | 150D (XY7), 150G (XY7), K1D (TU3A), 150H (XY8), 150B (XY8), K2B (TU3S), KAY (TU3CP), KDY (TU3M), KFX (TU3JP), KDZ (TU3M), TU24, 150 (XY6B), TU32 | 60–101 CV | 1987–1998 |
| PEUGEOT | 206 Berlina | KFV (TU3A), KFW (TU3JP), NFU (TU5JP4) | 75–109 CV | 2007– |
| PEUGEOT | 206 Berlina a due volumi (2A/C) | KFX (TU3JP), KFW (TU3JP), KFW (TU3A), NFZ (TU5JP), KFV (TU3JP), NFU (TU5JP4), KFV (TU3A) | 75–113 CV | 1998–2012 |
| PEUGEOT | 206 CC (2D) | NFU (TU5JP4) | 109–110 CV | 2000–2008 |
| PEUGEOT | 206 SW (2E/K) | NFU (TU5JP4), KFV (TU3A), KFW (TU3JP) | 75–113 CV | 2002– |
| PEUGEOT | 206+ (2L_, 2M_) | KFW (TU3A) | 75 CV | 2009–2013 |
| PEUGEOT | 207 (WA_, WC_) | KFW (TU3JP), N6A (TU5JP4), NFU (TU5JP4), KFV (TU3A), KFW (TU3A), KFT (TU3A) | 73–113 CV | 2006–2015 |
| PEUGEOT | 207 Berlina | KFT (TU3A), KFV (TU3A), KFW (TU3JP), N6A (TU5JP4), KFW (TU3A), NFU (TU5JP4) | 73–113 CV | 2007–2014 |
| PEUGEOT | 207 Furgone/Berlina a due volumi (WA_, WC_) | KFV (TU3A) | 74 CV | 2007–2008 |
| PEUGEOT | 207 SW (WK_) | NFU (TU5JP4), N6A (TU5JP4), KFW (TU3JP), KFV (TU3A) | 73–113 CV | 2007–2013 |
| PEUGEOT | 306 (7B, N3, N5) | KFX (TU3JP), KFW (TU3JP), NFZ (TU5JP), NFT (TU5JP) | 75–98 CV | 1994–2001 |
| PEUGEOT | 306 Berlina a due volumi (7A, 7C, N3, N5) | KFX (TU3JP), KFW (TU3JP), NFZ (TU5JP), NFT (TU5JP) | 75–98 CV | 1993–2001 |
| PEUGEOT | 306 Station wagon (7E, N3, N5) | KFX (TU3JP), KFW (TU3JP), NFZ (TU5JP), NFT (TU5JP) | 75–98 CV | 1997–2002 |
| PEUGEOT | 306 Cabriolet (7D, N3, N5) | NFZ (TU5JP), NFT (TU5JP) | 89–98 CV | 1996–2002 |
| PEUGEOT | 306 Furgone/Station wagon (N_, 7_) | KFW (TU3JP) | 75 CV | 1996–2001 |
| PEUGEOT | 306 Furgone/Berlina a due volumi | KFX (TU3JP) | 75 CV | 1996–2001 |
| PEUGEOT | 307 (3A/C) | NFU (TU5JP4), KFW (TU3JP), N6A (TU5JP4) | 75–113 CV | 2000–2012 |
| PEUGEOT | 307 Berlina | NFU (TU5JP4) | 110–113 CV | 2006–2012 |
| PEUGEOT | 307 Station wagon (3E) | NFU (TU5JP4), KFW (TU3JP) | 75–109 CV | 2002–2008 |
| PEUGEOT | 307 CC (3B) | NFU (TU5JP4) | 110 CV | 2003–2009 |
| PEUGEOT | 307 SW (3H) | NFU (TU5JP4), KFW (TU3JP) | 75–109 CV | 2002–2008 |
| PEUGEOT | 308 I (4A_, 4C_) | NFU (TU5JP4) | 109 CV | 2008–2014 |
| PEUGEOT | 308 SW I (4E_, 4H_) | NFU (TU5JP4) | 112 CV | 2009–2014 |
| PEUGEOT | 309 Furgone/Berlina a due volumi (10S, 3S) | KDY (TU3M) | 75 CV | 1989–1993 |
| PEUGEOT | 309 I (10C, 10A) | K1D (TU3A), KDY (TU3M), KDZ (TU3M), K2B (TU3S) | 67–84 CV | 1988–1989 |
| PEUGEOT | 309 II (3C, 3A) | KDY (TU3M), KDZ (TU3M), K1D (TU3A) | 67–75 CV | 1989–1993 |
| PEUGEOT | 405 II (4B) | NFU (TU5JP4) | 109 CV | 1992–1997 |
| PEUGEOT | 405 II Station wagon (4E) | NFU (TU5JP4) | 109 CV | 1992–1996 |
| PEUGEOT | BIPPER (AA_) | KFV (TU3A) | 73 CV | 2008– |
| PEUGEOT | BIPPER TEPEE | KFV (TU3A) | 73 CV | 2008– |
| PEUGEOT | HOGGAR | NFU (TU5JP4), KFW (TU3JP) | 82–113 CV | 2010– |
| PEUGEOT | PARTNER Furgone/Monovolume | NFU (TU5JP4) | 109 CV | 2008– |
| PEUGEOT | PARTNER Furgone/Monovolume (5_, G_) | KFX (TU3JP), TU32, KFW (TU3A), NFU (TU5JP4), KFW (TU3JP), KFV (TU3A) | 73–113 CV | 1996–2018 |
| PEUGEOT | PARTNER Monovolume (5_, G_) | KFX (TU3JP), KFW (TU3JP), KFW (TU3A), NFU (TU5JP4), KFV (TU3JP) | 65–115 CV | 1996– |
| PEUGEOT | PARTNER ORIGIN Furgone/Monovolume (G_) | NFU (TU5JP4), KFW (TU3JP) | 75–110 CV | 2008–2015 |
| PEUGEOT | PARTNER ORIGIN Monovolume (G_) | KFW (TU3JP), NFU (TU5JP4) | 75–110 CV | 2008–2013 |
| PEUGEOT | PARTNER TEPEE | NFU (TU5JP4) | 106–110 CV | 2008– |
| RENAULT | 14 (121_) | 129, 150, X5J | 57–71 CV | 1976–1983 |
| TALBOT | SAMBA | XY7, XY8, 150 D | 60–79 CV | 1981–1986 |
| TALBOT | SAMBA Cabriolet | XY8 | 79 CV | 1981–1986 |
Perché sostituire le bronzine
Sostituire le bronzine durante una preparazione o una revisione significa proteggersi dal guasto più costoso: una bronzina di biella usurata riga il perno di biella, inquina il circuito dell'olio con i suoi detriti e obbliga almeno a rettificare l'albero motore, se non a sostituire biella e basamento. Di fronte a questi costi un set nuovo pesa poco: è il componente meno caro del manovellismo, ma quello il cui cedimento costa di più.
-
