Kit molle valvola rinforzate PSA TU2J2 TU3FJ2 TU5J2
Kit di 8 molle valvola rinforzate per i motori PSA 1.3, 1.4 e 1.6 8V TU2J2, TU3FJ2 e TU5J2.
- Marche: CATCAMS
- Motori: TU2J2, TU3FJ2, TU5J2 (8V)
- Molle: singole
- Contenuto: molle e piattelli superiori
I motori TU2J2, TU3FJ2 e TU5J2 di Peugeot e Citroën
I TU2J2 (1,3 litri), TU3FJ2 (1,4 litri) e TU5J2 (1,6 litri) sono quattro cilindri a otto valvole della famiglia TU, presenti sulla Citroën AX GTI e sulle Peugeot 106 Rallye e 106 XSi. Con due valvole per cilindro, il kit comprende 8 molle.
Piattelli inferiori e semiconi originali non vengono toccati: cambiano soltanto i piattelli superiori e le molle.
Kit molle valvola rinforzate CATCAMS
Una molla valvola richiude la valvola sulla sua sede e poi la tiene appoggiata alla camma. Quando il motore gira forte, valvola, piattello e semiconi diventano difficili da trattenere: con un carico troppo basso la valvola sfarfalla, rimbalza e può urtare il pistone.

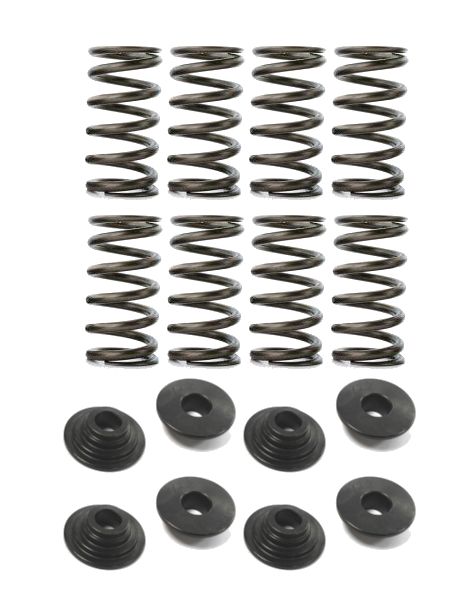

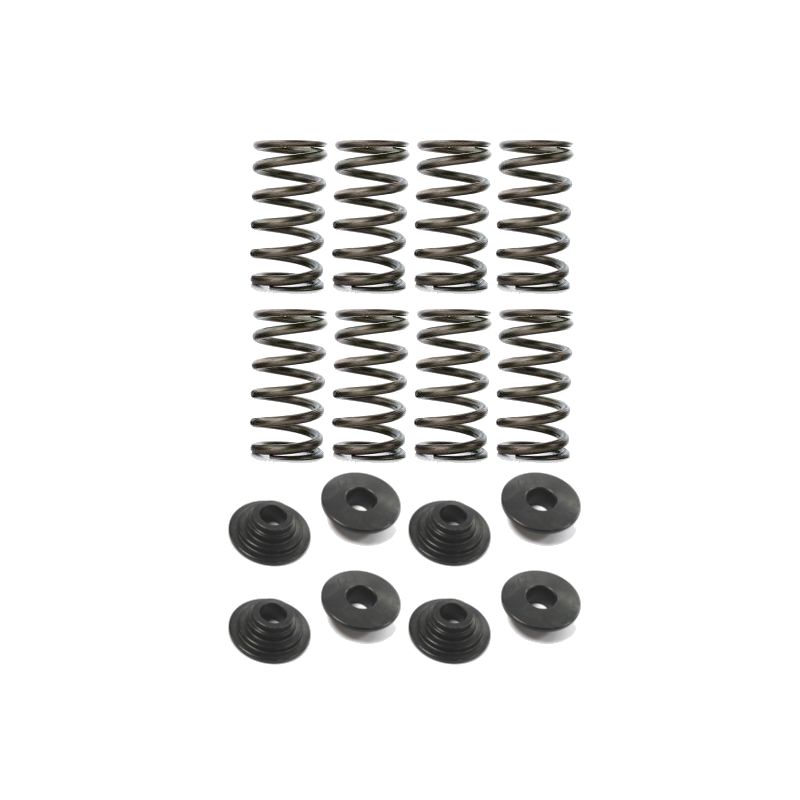

Il kit CATCAMS comprende 8 molle PAC-S10011 e 8 piattelli superiori 99316/H: il costruttore indica 343 N alla sede a 38,0 mm e 981 N con 13,0 mm di alzata. Semiconi e piattelli inferiori originali restano montati.
Caratteristiche tecniche dei kit molle
| Codice | Marca | Molle | Ø esterno / interno | Carico alla sede | Carico in alzata | Rigidità | Alzata max | Contenuto del kit |
|---|---|---|---|---|---|---|---|---|
| PAC-S10011*8+99316/H*8 | CATCAMS | Singole | 343 N a 38,0 mm | 981 N a 13,0 mm | 8 molle, 8 piattelli superiori |
Montaggio dei kit molle
| Componente | Origine PSA | Kit molle rinforzate |
|---|---|---|
| Molla | Specifico del kit: PAC-S10011 (CATCAMS) | |
| Piattello superiore | Specifico del kit: 99316/H (CATCAMS) | |
| Piattello inferiore | Originale conservato | |
| Semiconi | Originali conservati |
Nel kit trovano posto 8 molle singole PAC-S10011 e 8 piattelli superiori 99316/H. Semiconi e piattelli inferiori di fabbrica restano al loro posto.
L'altezza di montaggio è la quota rilevata tra i piattelli superiore e inferiore con la valvola chiusa; ogni carico vale solo alla quota indicata accanto. Se le sedi valvola vengono rettificate, i piattelli si allontanano e il carico cala, per ogni millimetro guadagnato, di tanti newton quanti ne vale la rigidità. Dopo la lavorazione, misurate le 8 valvole e paragonate ogni quota alla tabella.
| CATCAMS | |
|---|---|
| Altezza di montaggio | 38,0 mm |
| Carico alla sede a questa altezza | 343 N |
Guida tecnica
Le marche proposte
| Con sede in Belgio, CATCAMS (Cat Cams N.V.) progetta alberi a camme da competizione consegnati a clienti di tutto il mondo. La sua rettificatrice a controllo numerico lavora perfino camme inclinate, e le molle sono messe a punto per questi alberi, già presenti nel BTCC e alla 24 Ore di Le Mans. |
Come scegliere
Un carico più alto preme la valvola sulla camma quando i giri salgono: dà spazio a un profilo di camma più vivace, a un limite di giri rialzato o a un turbo, senza sfarfallamento. Con 13,0 mm di alzata, CATCAMS dichiara 981 N per questo kit. Poiché non viene fornita alcuna alzata massima, quella degli alberi presi in considerazione deve essere verificata con CATCAMS prima di comprare.
| Criterio | Da ricordare |
|---|---|
| Scegliere il carico | Il kit offre un solo carico, 343 N alla sede a 38,0 mm. Per decidere se va bene, studiate il profilo dell'albero a camme, la fascia di giri desiderata e l'eventuale turbo; non cercate più carico del necessario, perché il surplus consuma le camme e il resto della distribuzione senza dare nulla in più. Il carico delle molle di serie non è comunicato da CATCAMS, perciò non si può annunciare alcun miglioramento in percentuale. Troppo carico aumenta anche attriti e usura. |
| Molla singola o doppia | Questo kit poggia sulla molla singola PAC-S10011, abbinata al piattello superiore 99316/H: il contenuto non comprende alcuna molla doppia. Una sola molla copre ogni valvola, senza molla interna da prevedere. Il montaggio resta semplice: il kit si installa con il piattello superiore fornito. |
Quando le molle rinforzate diventano necessarie
- Albero a camme che solleva le valvole più in alto o più a lungo dell'originale
- Limite di giri rialzato dalla preparazione del motore
- Turbo o compressore aggiunto
- Testata rifatta per pista, drift o rally
- Molle usurate o sfarfallamento avvertito vicino al limitatore
Compatibilità veicoli
| Modello | Codice motore | Potenza | Anni |
|---|---|---|---|
| Citroën AX GTI | TU3FJ2 | 95/100 CV | 1991-1996 |
| Peugeot 106 XSi | TU3FJ2 | 94 CV | 1991-1994 |
| Peugeot 106 Rallye | TU2J2 | 98 CV | 1993-1996 |
| Peugeot 106 XSi | TU5J2 | 103 CV | 1994-1996 |
| Peugeot 106 Rallye | TU5J2 | 101 CV | 1996-2001 |
Prodotti correlati
A testata smontata, approfittatene per rinnovare anche le valvole di aspirazione e di scarico e le guide, così l'intero insieme sfrutta al meglio molle più rigide e una nuova tenuta.
-
