Bronzine di biella trimetallo BMW M3 E90 E92 S65B40

233,05 € (Tasse incl.)
258,95 € (Tasse incl.) -10%

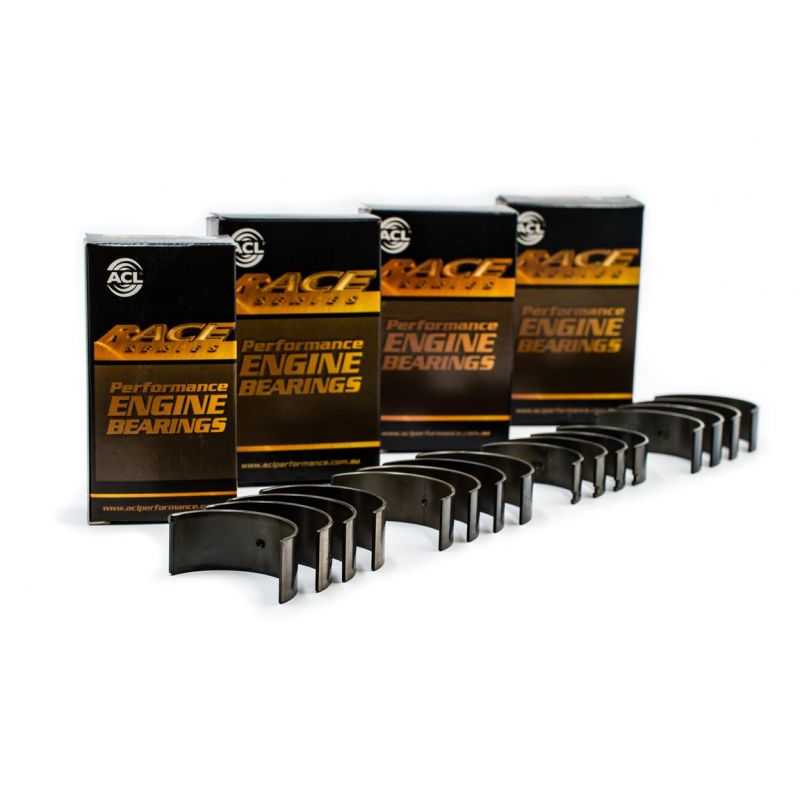

Kit di 16 semicuscinetti di biella trimetallo per BMW V8 S65B40.

  • Marchi e trattamenti: ACL Race, ACL Calico e King GPC
  • Compatibilità: M3 E90, E92, E93
  • Codici motore: S65B40
  • Misure disponibili: da standard a +0.50 mm, versioni a gioco maggiorato (HX, STDX)
8B1580H-STD
137 disponibili in magazzino Europa (consegna 72 h)
Paga a rate

Il V8 BMW S65B40

Progettato dalla divisione M per la BMW M3 della Serie 3 E90, E92 ed E93, l'S65B40 è un V8 aspirato di 3 999 cm³, con alesaggio di 92 mm, corsa di 75,2 mm e 32 valvole, che eroga 420 CV. È prodotto dal 2007 al 2013.

In origine BMW monta su questo motore bronzine di biella suddivise per classe di colore (codici 11 24 7 841 703 blu e 11 24 7 841 702 rosso), scelte in base alle tolleranze di lavorazione del perno di biella. Sono bronzine di serie, dimensionate per i carichi del motore originale: non appena aumentano la potenza, il regime o la pressione di sovralimentazione, raggiungono i loro limiti.

Le bronzine di biella trimetallo

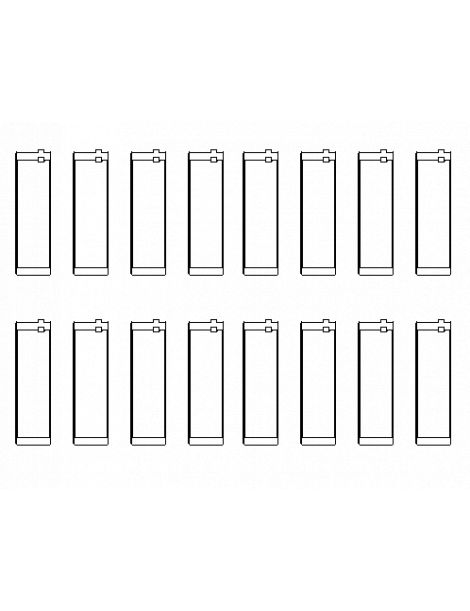

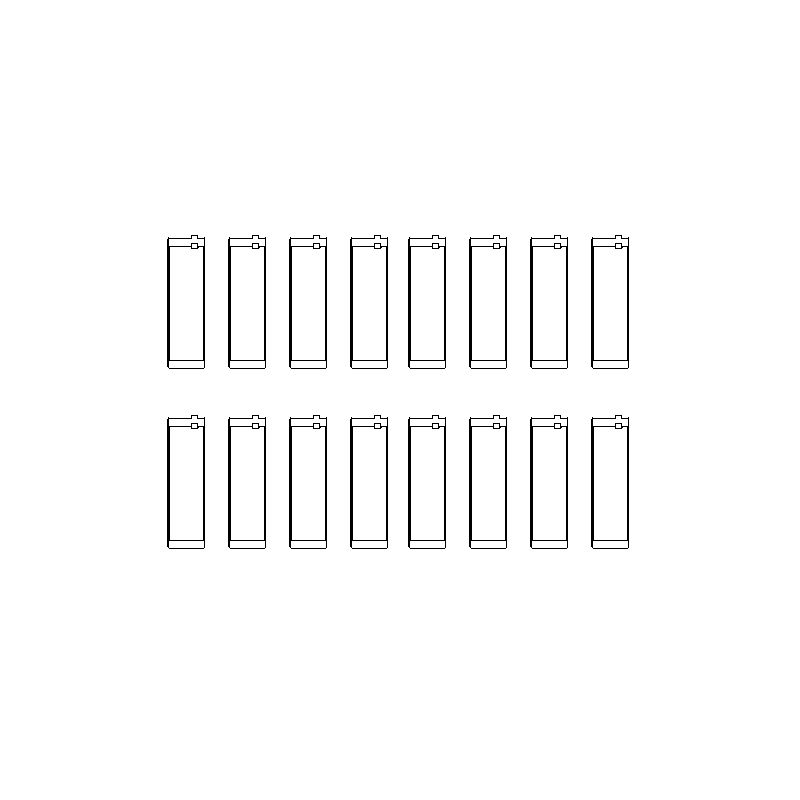

Una bronzina trimetallica sovrappone tre strati: un dorso in acciaio, uno strato intermedio in rame-piombo ad alta capacità di carico e uno strato di scorrimento antifrizione che protegge il perno. Il set completo comprende 16 semibronzine, otto coppie per un V8. Per King, il set completo è composto da 4 confezioni CR224GPC da 2 coppie.

La bronzina di origine si limita a una lega di alluminio su dorso in acciaio, destinata a carichi bassi e medi, mentre il trimetallo è concepito per carichi elevati e prolungati: un bimetallo di alluminio sopporta circa 8 000 psi, un trimetallo performance fino a 12 000 psi, ossia il 50 % in più. Da qui una maggiore resistenza e una maggiore durata sui motori turbo, con compressore e ad alti regimi.

Caratteristiche tecniche

Quote di montaggio comuni a tutte le referenze
Bronzine ACL / King
Ø perno di biella 51.975 / 51.991 mm
Ø sede 56.000 / 56.013 mm
Larghezza 15.8 / 15.9 mm
Riferimento OEM
Cod. 11 24 7 841 703 (blu)
e 11 24 7 841 702 (rosso)
RiferimentoMarca e trattamentoMisuraSpessore parete (mm)
8B1580H-STD ACL Race - Senza trattamento Standard 1.998
8B1580HX-STD ACL Race - Senza trattamento Std, gioco maggiorato (HX) 1.985
8B1580H-.025 ACL Race - Senza trattamento +0.025 2.011
8B1580H-.25 ACL Race - Senza trattamento +0.25 2.123
8B1580H-.50 ACL Race - Senza trattamento +0.50 2.248
8B1580HC-STD ACL Race - Calico CT-1 Standard
8B1580HC-.025 ACL Race - Calico CT-1 +0.025
CR224GPC King GPC - Rivestimento polimerico Standard 1.986
CR224GPC STDX King GPC - Rivestimento polimerico Std, gioco maggiorato (STDX) 1.973
CR224GPC.026 King GPC - Rivestimento polimerico +0.026 1.999
CR224GPC0.25 King GPC - Rivestimento polimerico +0.25 2.113

Gioco di funzionamento

Si chiama gioco di funzionamento la distanza tra la bronzina e il perno di biella, riempita dal film d'olio.

Mentre il motore gira, il perno di biella galleggia su questo film d'olio, che porta il carico senza contatto diretto con la bronzina. Lo spessore del film dipende dal gioco: troppo stretto, l'olio passa male, la temperatura sale e cresce il rischio di grippaggio; troppo largo, l'olio sfugge, il film porta meno e la pressione dell'olio diminuisce. Un gioco corretto assicura sia una lubrificazione sufficiente sia un film ben mantenuto.

Misura / versioneQuando sceglierlaACL Race SeriesKing GPC
Standard (STD) Perno di serie, non rettificato da 0.055 a 0.065 mm 0.052 mm - 0.076 mm
Gioco maggiorato (HX / STDX) Gioco più ampio: alto flusso d'olio, alto regime da 0.080 a 0.090 mm 0.077 mm - 0.101 mm
+0.025 / +0.026 mm Perno lucidato da 0.055 a 0.065 mm 0.052 mm - 0.076 mm
+0.25 mm Perno rettificato a 0.25 mm da 0.055 a 0.065 mm 0.052 mm - 0.076 mm
+0.50 mm Perno rettificato a 0.50 mm da 0.055 a 0.065 mm

Controllo al montaggio: posare un filo calibrato (Plastigauge) sul perno, serrare il cappello di biella alla coppia prescritta (vedere la tabella delle coppie qui sotto), poi confrontare lo schiacciamento del filo con la scala per leggere il gioco.

Plastigauge

Acquista il Plastigauge →

Coppie di serraggio viti di biella

Bulloneria A coppia Per allungamento (calibro)
Biella forgiata, ARP2000
(3/8″ × 38 mm)
61 Nm da 0.140 a 0.152 mm
Biella forgiata, ARP L19
(3/8″ × 38 mm)
67.8 Nm da 0.152 a 0.165 mm

ARP raccomanda il metodo per allungamento (calibro).

Guida tecnica

Queste bronzine di biella trimetalliche ACL e King sono pensate per i motori preparati e le competizioni: dove una bronzina di serie raggiunge presto il suo limite, accettano più potenza, più giri e più pressione di sovralimentazione. La gamma comprende la quota standard, una quota +0.025 / +0.026 mm per un perno di biella semplicemente lucidato, quote di rettifica a +0.25 e +0.50 mm e una versione HX / STDX a gioco maggiorato per i motori che salgono di giri o richiedono una forte portata d'olio. Permette di mantenere lo stesso riferimento dopo la rettifica dell'albero motore e di adattare il gioco all'olio usato e all'impiego del motore.

Le due marche

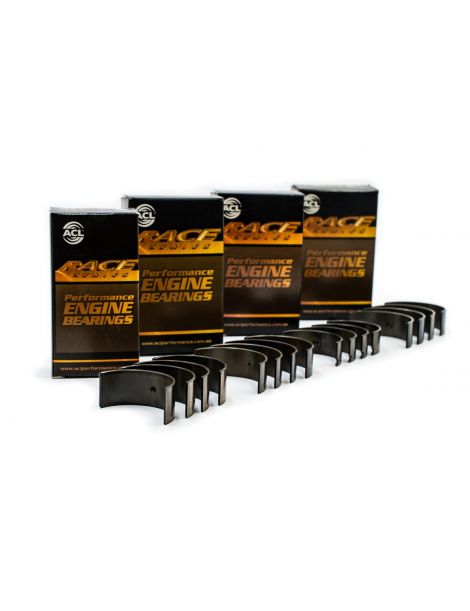

ACL ACL Bearing Company, produttore australiano di bronzine motore ad alte prestazioni dal 1949, propone con la sua gamma Race Series bronzine trimetalliche precise, disponibili in numerose maggiorazioni e collaudate sui motori elaborati di tutto il mondo. La versione Calico (suffisso HC) riceve in più il rivestimento CT-1, un lubrificante secco a film che riduce l'attrito e l'usura per abrasione.
King Racing King Engine Bearings, produttore israeliano di bronzine motore ad alte prestazioni dagli anni '60, propone con la gamma GPC un trimetallo a base d'argento: dorso in acciaio, strato intermedio in bronzo al piombo e strato superficiale a base d'argento con particelle di lubrificante solido. Il rivestimento polimerico da 10 micron protegge la bronzina in caso di carenza d'olio o di contatto metallo su metallo, e la gamma sopporta fino a 17 000 psi.

Costruzione e vantaggi

Criterio ACL Race Series King Racing
Sezione Sezione di una bronzina trimetallo ACL Race Series Sezione di una bronzina trimetallo King Racing
Tipo Bronzina trimetallica ad alte prestazioni Bronzina trimetallica ad alte prestazioni
Paese di produzione Australia Israele
Costruzione Trimetallico: dorso in acciaio, strato di rame, superficie tenera Trimetallo: dorso in acciaio, bronzo al piombo, superficie a base d'argento
Lega Race Series (rame-piombo) GPC (argento, lubrificante solido)
Rivestimento protettivo No (Race); Calico CT-1 (HC) Sì: polimero 10 µm
Misure disponibili Standard fino a +0.50 mm (+ gioco maggiorato HX) Standard fino a +0.25 mm (+ gioco maggiorato STDX)

Compatibilità veicoli

Questo kit di bronzine di biella è adatto al V8 BMW S65B40 della M3 E90, E92 ed E93:

MarcaModello (telaio)Codice motorePotenzaAnni
BMW Serie 3 (E90) M3 S65B40 420 CV 2007–2011
BMW Serie 3 Coupé (E92) M3 S65B40 420 CV 2007–2013
BMW Serie 3 Cabriolet (E93) M3 S65B40 420 CV 2008–2013

Perché sostituire le bronzine

Sostituire le bronzine durante una preparazione o una revisione significa proteggersi dal guasto più costoso: una bronzina di biella usurata riga il perno di biella, inquina il circuito dell'olio con i suoi detriti e obbliga almeno a rettificare l'albero motore, se non a sostituire biella e basamento. Di fronte a questi costi un set nuovo pesa poco: è il componente meno caro del manovellismo, ma quello il cui cedimento costa di più.
