  • Disponibile
Prigionieri testata rinforzati ARP BMW S65B40 Prigionieri testata rinforzati ARP BMW S65B40 Prigionieri testata rinforzati ARP BMW S65B40 Prigionieri testata rinforzati ARP BMW S65B40

Prigionieri testata rinforzati ARP BMW S65

449,23 € (Tasse incl.)
528,50 € (Tasse incl.) -15%

Kit di 20 prigionieri testata ARP2000 per il V8 BMW S65B40 delle M3 E90, E92 ed E93.

  • Marca: ARP
  • Motori: S65B40
  • Filettatura: M10 x 1,5
  • Grado: ARP2000
ARP-201-4307
13 disponibili in magazzino Europa (consegna 72 h)
Paga a rate

Il motore BMW interessato

Lo S65B40 è il V8 a benzina da 4,0 litri (3.999 cm³, alesaggio 92 mm, corsa 75,2 mm) di BMW, a trentadue valvole. Aspirato e prodotto dal 2007 al 2013, equipaggia le M3 E90 (berlina), E92 (coupé) ed E93 (cabrio), nonché le Wiesmann GT MF4 e MF4 Roadster.

Di serie, le due testate sono fissate da viti M10 x 1,5 (riferimento 11 12 7 838 831), da sostituire, lavare e oliare. Si serrano a 40 Nm, poi a 90° e ancora 90°.

Prigionieri testata rinforzati ARP

La bulloneria della testata lavora senza sosta: tiene la testata premuta contro il monoblocco, schiaccia la guarnizione al valore giusto e trattiene la spinta dei gas a ogni combustione. Se perde anche poca tensione, la guarnizione comincia a perdere.

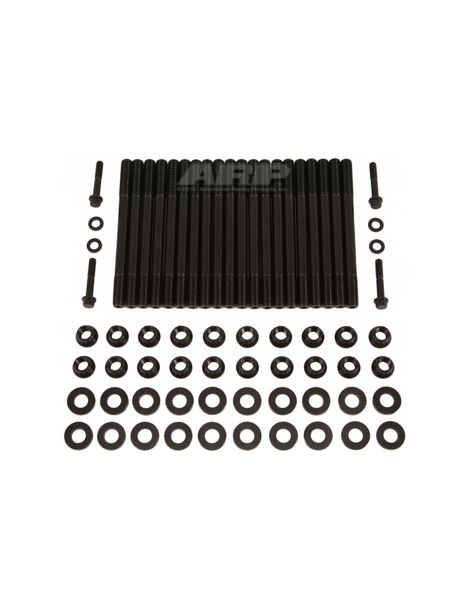

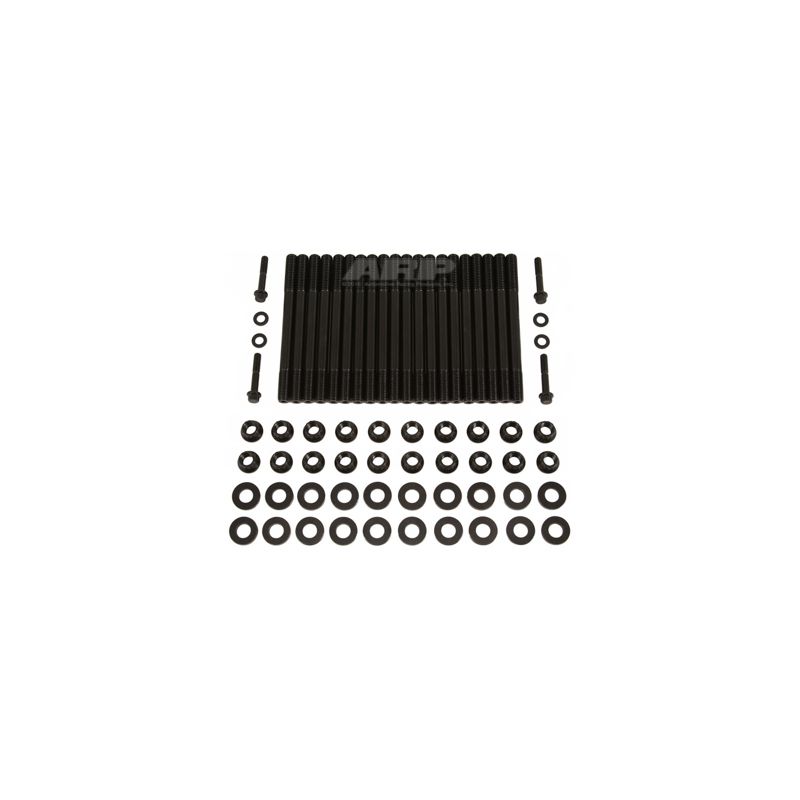

Il kit ARP 201-4307 comprende 20 prigionieri ARP2000 in M10 x 1,5, con 20 dadi a 12 punte e 20 rondelle, ossia dieci prigionieri per testata, più quattro fissaggi M6 con le loro rondelle. Le istruzioni prevedono di avvitare a mano ogni prigioniero nel basamento a testata smontata, poi di montare la testata e serrare i dadi alla coppia. Le filettature del basamento restano così preservate. Sviluppato da ARP, l'acciaio legato ARP2000 riceve un trattamento termico che lo porta a 220.000 psi di resistenza alla trazione; i filetti vengono rullati a trattamento concluso. Rispetto alle classi 10.9 e 12.9 della bulloneria di serie, tra 150.800 e 176.900 psi di resistenza minima, lo scarto arriva dal 24 al 46 %. In M10 x 1,5, i prigionieri ARP2000 reggono fino a 1.200 CV su questo V8 (valore indicativo calcolato).

Caratteristiche tecniche

Riferimento Marca Grado / materiale Dadi Filettatura
ARP-201-4307 ARP ARP2000 12 punte M10 x 1,5

Coppia di serraggio

Riferimento Passata 1 Passata 2 Passata 3
ARP-201-4307 34 Nm 68 Nm 102 Nm

I prigionieri si montano nel monoblocco a mano, senza chiave dinamometrica. Per un montaggio definitivo le istruzioni accettano un frenafiletti, con il serraggio da concludere prima della presa.

Tutte le filettature del basamento si puliscono prima del montaggio, se necessario con i maschi ARP 912-0003 (M10 x 1,5) e 912-0012 (M6 x 1,00); se un prigioniero sbocca in un passaggio dell'acqua, la sua filettatura va trattata con sigillante ARP.

I fissaggi M6 del kit (numeri 11 e 12 delle istruzioni) si serrano a 11 ft-lb, circa 15 Nm, dopo i prigionieri M10.

Rispettate l'ordine di serraggio raccomandato dal costruttore e portate alla coppia in tre passate; i valori indicati presuppongono il lubrificante ARP sui filetti e sotto i dadi.

Secondo le istruzioni, il lubrificante ARP si applica anche sulle rondelle, come sui filetti.

Le coppie qui sopra provengono dalle istruzioni ARP 201-4307, revisione applicabile al giorno della messa online. In caso di differenze prevalgono le istruzioni ufficiali, che descrivono la procedura completa, ordine di serraggio compreso. Consultate le istruzioni ARP 201-4307

Guida tecnica

Le coppie di serraggio indicate hanno senso solo con il grasso di montaggio ARP, applicato sui filetti e sotto i dadi.

Acquistate il grasso di montaggio ARP →

Il marchio ARP

ARP Fondata all'inizio degli anni 1970 da Gary Holzapfel, proveniente dall'industria aerospaziale, ARP (Automotive Racing Products) si è data la missione di eliminare le rotture di motore causate da una bulloneria insufficiente in gara. Le sue migliaia di riferimenti sono progettate e prodotte in California, in diversi gradi di materiale secondo l'applicazione.

I vantaggi rispetto alle viti originali

Criterio Viti di testata originali Prigionieri rinforzati ARP
Vite di testata BMW originale Prigionieri rinforzati ARP
Serraggio Coppia, poi due angoli di 90° (40 Nm + 90° + 90°) Solo coppia, in tre passate uguali
Filettature del basamento Sollecitate a ogni serraggio Preservate (prigionieri avvitati a mano)

Quando i prigionieri diventano necessari

La bulloneria originale è dimensionata per il motore così come esce dalla fabbrica. Va rinforzata quando:

  • S65B40, aspirato di serie, dotato di compressore o spinto oltre la potenza originale
  • Il rapporto di compressione cresce nel corso della preparazione
  • La guarnizione originale viene sostituita da una guarnizione MLS rinforzata, che richiede un precarico elevato e uniforme
  • Il motore ha già subito una testata sollevata o una perdita della guarnizione
  • L'uso in gara impone riscaldamenti severi e smontaggi regolari della testata

Compatibilità veicoli

Modello Codice motore Potenza Anni
M3 Berlina (E90) S65B40 420 CV 2007-2011
M3 Coupé (E92) S65B40 420 CV 2007-2013
M3 Cabrio (E93) S65B40 420 CV 2008-2013
Wiesmann GT MF4 Coupé 4.0 S S65B40 420 CV dal 2010
Wiesmann MF4 Roadster 4.0 S S65B40 420 CV dal 2009

Riferimento OEM: 11 12 7 838 831

Perché è la soluzione più economica?

Di serie, le viti di testata sono serrate alla coppia e poi all'angolo e si allungano definitivamente. Più resistente, la bulloneria in ARP2000 regge una pressione di combustione nettamente più elevata, sovralimentazione compresa: riduce il rischio di perdite dalla guarnizione o di rottura, e quindi quello di una revisione senza paragone con il prezzo del kit.

Pensate alla guarnizione di testata rinforzata

Una bulloneria rinforzata ha pieno senso solo con una guarnizione di testata in grado di resistere alla stessa pressione. Proponiamo il seguente riferimento per questo motore:

Guarnizione di testata rinforzata S65B40 →

  • Marca
    ARP
  • Riferimento
    ARP-201-4307
  • ean13
    0672036045975
