Bronzine di banco albero motore trimetallo BMW M3 S65B40 Bronzine di banco albero motore trimetallo BMW M3 S65B40 Bronzine di banco albero motore trimetallo BMW M3 S65B40 Bronzine di banco albero motore trimetallo BMW M3 S65B40

Bronzine di banco albero motore trimetallo BMW M3 S65B40

216,95 € (Tasse incl.)
241,06 € (Tasse incl.) -10%

Kit di semibronzine di banco trimetallo per i cinque supporti di banco del V8 BMW S65B40.

  • Marche e trattamenti: ACL Race e King Racing, senza trattamento
  • Compatibilità: BMW M3 E90, E92, E93
  • Codici motore: S65B40
  • Misure disponibili: standard fino a +0.50 mm, versioni a gioco maggiorato (HX / STDX)
5M1581H-STD
9 disponibili in magazzino Europa (consegna 72 h)
Paga a rate

Il V8 BMW S65B40

Progettato dalla divisione M per la BMW M3 della Serie 3 E90, E92 ed E93, l'S65B40 è un V8 aspirato di 3 999 cm³, con alesaggio di 92 mm, corsa di 75,2 mm e 32 valvole, che eroga 420 CV. È prodotto dal 2007 al 2013.

L'albero motore di questi motori poggia su cinque supporti di banco. Ogni perno ruota tra due semibronzine, una alloggiata nel basamento e l'altra nel cappello di banco: sono loro a sostenere l'albero motore. I kit di bronzine trimetalliche ACL Race Series e King Racing qui presentati le sostituiscono sui motori preparati.

Le bronzine di banco trimetallo

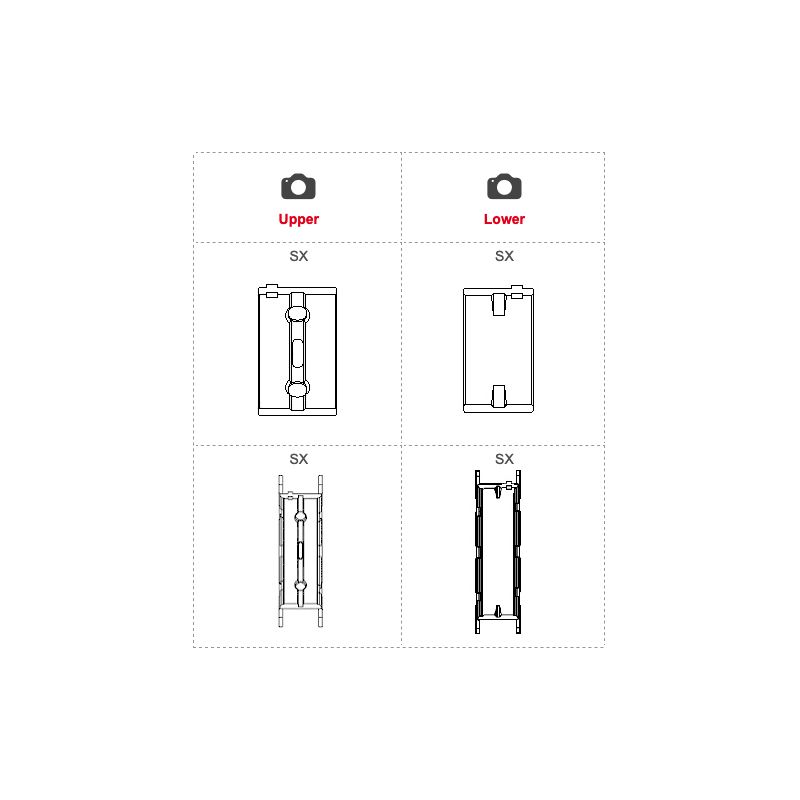

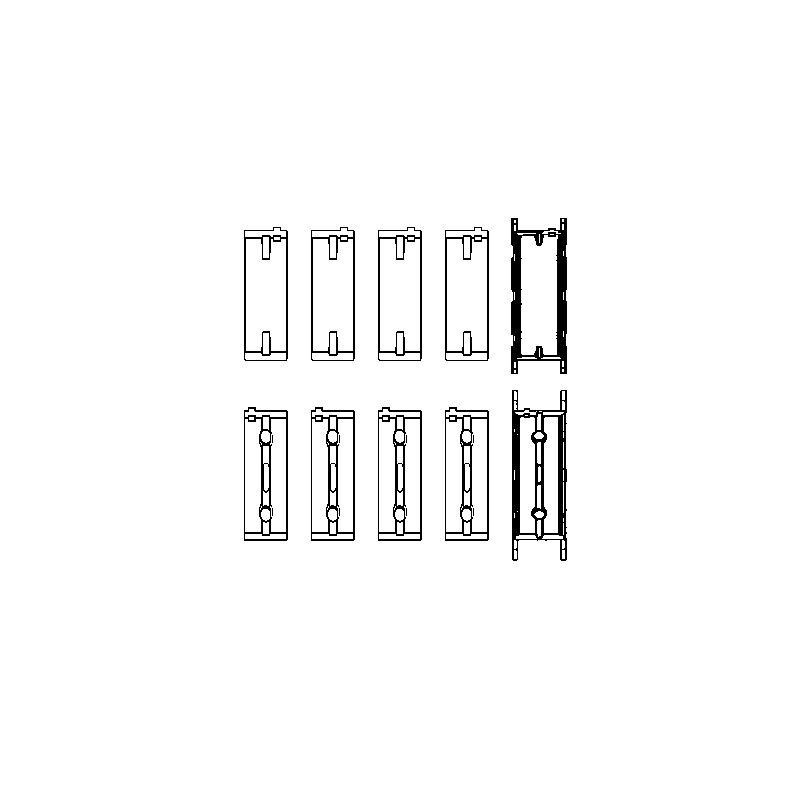

Tre strati compongono una bronzina trimetallica: il dorso in acciaio per la rigidità, lo strato intermedio in rame-piombo per la capacità di carico e infine lo strato di scorrimento antifrizione che protegge il perno di banco. Il set completo copre i cinque supporti di banco dell'albero motore; lato King è composto da una scatola MB5803XP da 5 coppie. Le semibronzine superiori e inferiori sono diverse: ognuna va montata al proprio posto.

Dove un bimetallo di alluminio, progettato per carichi bassi o medi, sopporta circa 8 000 psi, un trimetallo performance arriva a 12 000 psi: il 50 % di margine in più. È ciò che ne garantisce tenuta e durata su un motore sovralimentato con turbo o compressore, o spinto ad alti regimi.

Caratteristiche tecniche

Quote di montaggio comuni a tutte le referenze
Bronzine ACL
Ø perno di banco 59.971 / 59.990 mm
Ø sede 65.000 / 65.019 mm
Larghezza 21.9 mm (supporti senza flangia) e 27.95 mm (supporto con flangia)
Bronzine King
Ø perno di banco 59.970 / 59.980 mm
Ø sede 65.000 / 65.019 mm
Larghezza 21.8 mm (4 supporti) e 27.5 mm (1 supporto)
RiferimentoMarca e trattamentoMisuraSpessore parete (mm)
5M1581H-STD ACL Race - Senza trattamento Standard 2.500
5M1581HX-STD ACL Race - Senza trattamento Std, gioco maggiorato (HX) 2.487
5M1581H-.025 ACL Race - Senza trattamento +0.025 2.513
5M1581H-.25 ACL Race - Senza trattamento +0.25 2.625
5M1581H-.50 ACL Race - Senza trattamento +0.50 2.750
MB5803XP King Racing - Senza trattamento Standard 2.496
MB5803XP STDX King Racing - Senza trattamento Std, gioco maggiorato (STDX) 2.483
MB5803XP.026 King Racing - Senza trattamento +0.026 2.509
MB5803XP0.25 King Racing - Senza trattamento +0.25 2.623
MB5803XP0.5 King Racing - Senza trattamento +0.50 2.750

Gioco di funzionamento

Tra il perno di banco e la bronzina resta un piccolo spazio, il gioco di funzionamento, in cui circola il film d'olio.

In funzione non c'è contatto tra metallo e metallo: il perno di banco ruota su questo film d'olio, che sostiene tutto il carico. È il gioco a regolarne lo spessore. Un gioco troppo stretto frena il passaggio dell'olio, scalda l'insieme e favorisce il grippaggio; un gioco troppo largo lascia fuoriuscire l'olio, indebolisce il film e fa calare la pressione dell'olio. Il gioco corretto equilibra la portata d'olio e la tenuta del film.

Misura / versioneQuando sceglierlaACL Race SeriesKing XP
Standard (STD) Perno di serie, non rettificato da 0.061 a 0.073 mm 0.060 mm - 0.073 mm
Gioco maggiorato (HX / STDX) Gioco più ampio: alto flusso d'olio, alto regime da 0.086 a 0.098 mm 0.085 mm - 0.098 mm
+0.025 / +0.026 mm Perno lucidato da 0.061 a 0.073 mm 0.060 mm - 0.073 mm
+0.25 mm Perno rettificato a 0.25 mm da 0.061 a 0.073 mm 0.060 mm - 0.073 mm
+0.50 mm Perno rettificato a 0.50 mm da 0.061 a 0.073 mm 0.060 mm - 0.073 mm

Controllo al montaggio: posare un filo calibrato (Plastigauge) sul perno, serrare il cappello di banco alla coppia prescritta (vedere la tabella delle coppie qui sotto), poi confrontare lo schiacciamento del filo con la scala per leggere il gioco.

Plastigauge

Acquista il Plastigauge →

Coppie di serraggio viti di banco

Bulloneria A coppia Per allungamento (calibro)
Viti originali (OEM), S65B40 30 Nm + 130°, ripetuto 3 volte (viti nuove)

Guida tecnica

Progettate per la preparazione motore e le competizioni, queste bronzine di banco trimetalliche ACL e King reggono molto più carico di una bronzina originale, che il motore guadagni potenza, salga di giri o riceva un turbo o un compressore. Esistono in più quote: la quota standard, una quota +0.025 / +0.026 mm per un perno di banco semplicemente lucidato, quote di rettifica a +0.25 e +0.50 mm e una versione HX / STDX a gioco maggiorato per i motori che salgono di giri o richiedono una forte portata d'olio. Così si rimette in servizio un albero motore rettificato senza cambiare serie e si regola il gioco in base all'olio e all'uso.

Le due marche

ACL ACL Bearing Company produce in Australia, dal 1949, bronzine motore ad alte prestazioni. Con la Race Series propone bronzine trimetalliche precise, disponibili in un'ampia scelta di quote e collaudate su motori preparati e da competizione di tutto il mondo.
King Racing King Engine Bearings, produttore israeliano attivo dagli anni '60, realizza bronzine motore ad alte prestazioni. La sua lega trimetallica pMax Black è progettata per sopportare carichi elevati.

Costruzione e vantaggi

Criterio ACL Race Series King Racing
Sezione Sezione di una bronzina trimetallo ACL Race Series Sezione di una bronzina trimetallo King Racing
Tipo Bronzina trimetallica ad alte prestazioni Bronzina trimetallica ad alte prestazioni
Paese di produzione Australia Israele
Costruzione Trimetallico: dorso in acciaio, strato di rame, superficie tenera Trimetallico: dorso in acciaio, strato di rame, superficie tenera
Lega Race Series (rame-piombo) pMax Black (rame-piombo indurito)
Rivestimento protettivo No No
Misure disponibili Standard fino a +0.50 mm (+ gioco maggiorato HX) Standard fino a +0.50 mm (+ gioco maggiorato STDX)

Compatibilità veicoli

Questo kit di bronzine di banco è adatto al V8 BMW S65B40 della M3 E90, E92 ed E93:

MarcaModello (telaio)Codice motorePotenzaAnni
BMW Serie 3 (E90) M3 S65B40 420 CV 2007–2011
BMW Serie 3 Coupé (E92) M3 S65B40 420 CV 2007–2013
BMW Serie 3 Cabriolet (E93) M3 S65B40 420 CV 2008–2013

Perché sostituire le bronzine

Quando una bronzina di banco cede, i danni superano presto il componente stesso: perno di banco segnato, detriti mandati in tutto il circuito dell'olio, albero motore da rettificare come minimo, a volte basamento danneggiato. Un set di bronzine costa molto meno di una rettifica e non è paragonabile a una revisione completa del motore. È il componente meno caro della linea d'albero, ma anche quello il cui cedimento costa di più.
