Kit molle valvola rinforzate BMW S50B32

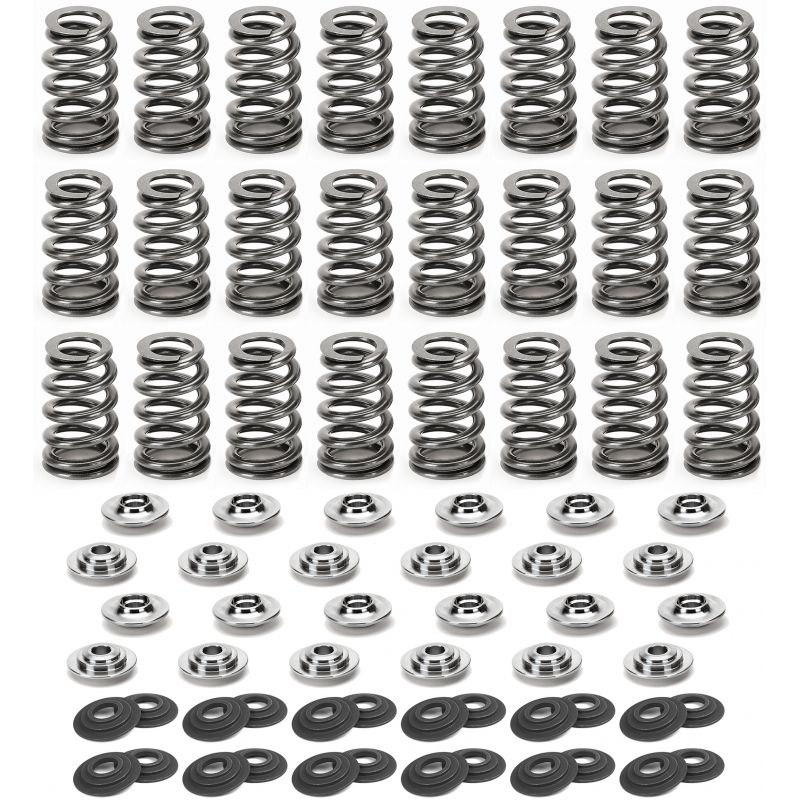

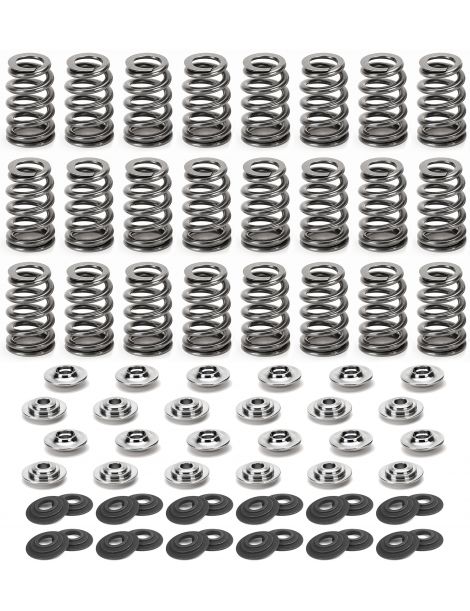

Kit di 24 molle valvola rinforzate per il BMW S50B32 europeo (M3 E36 e Z3 M 3.2).
- Marca: SUPERTECH
- Motori: S50B32
- Molle: doppie
- Contenuto: molle, piattelli superiori e inferiori
Motori BMW interessati
Questo kit è destinato al BMW S50B32 europeo, il sei cilindri in linea da 3,2 litri e 24 valvole delle M3 E36 e Z3 M (dal 1995 al 2001). Le sue valvole hanno uno stelo da 6 mm e la distribuzione le aziona con punterie meccaniche a registro.
Ogni valvola è richiusa da una molla originale del corredo BMW 11 34 1 315 912 (contrassegni giallo e rosso), appoggiata sul piattello inferiore 11 34 1 404 787 e trattenuta dal piattello superiore 11 34 1 404 617 e da semiconi 11 34 1 461 405 a 3 canalini.
Kit molle valvola rinforzate SUPERTECH
Superata la gobba della camma, la molla spinge la valvola di nuovo sulla sua sede. Se è troppo debole quando i giri salgono, la valvola si stacca, rimbalza e può toccare il pistone: si chiama sfarfallamento.
Due molle concentriche, piattello superiore in titanio e piattello inferiore SEAT-BM80: da 325 a 378 N alla sede a seconda del kit, alzata massima fino a 16,2 mm.
Caratteristiche tecniche del kit molle
| Codice | Marca | Molle | Ø esterno / interno | Carico alla sede | Carico in alzata | Rigidità | Alzata max | Contenuto del kit |
|---|---|---|---|---|---|---|---|---|
| SPRK-H1000D-BM-B32E | SUPERTECH | Doppie | Est. 29,7 / 20,5 mm Int. 21,9 / 15,5 mm |
325 N a 36,3 mm | 841 N a 10 mm | 51,2 N/mm | 15,5 mm | 24 molle, 24 piattelli superiori in titanio, 24 piattelli inferiori |
| SPRK-H1005D-BM-B32E | SUPERTECH | Doppie | Est. 29,7 / 20,5 mm Int. 21,9 / 15,5 mm |
378 N a 36,3 mm | 899 N a 10 mm | 51,2 N/mm | 16,2 mm | 24 molle, 24 piattelli superiori in titanio, 24 piattelli inferiori |
Montaggio del kit molle
| Componente | Originale BMW | Kit molle rinforzate |
|---|---|---|
| Molla | 11 34 1 315 912 (corredo di molle) | Specifico del kit: SPR-H1000D (73 lbs) o SPR-H1005D (85 lbs), doppie |
| Piattello superiore | 11 34 1 404 617 | Specifico del kit: RET-K20A2/T2-BM (titanio) |
| Piattello inferiore | 11 34 1 404 787 | Specifico del kit: SEAT-BM80 |
| Semiconi | 11 34 1 461 405 (3 canalini) | Originali mantenuti |
I kit SUPERTECH riuniscono 24 molle doppie, SPR-H1000D (73 lbs) o SPR-H1005D (85 lbs), 24 piattelli superiori in titanio RET-K20A2/T2-BM e 24 piattelli inferiori SEAT-BM80; restano al loro posto soltanto i semiconi originali.
Con la valvola chiusa, l'altezza di montaggio è lo scarto tra l'appoggio del piattello inferiore, che sostiene la molla, e il lato inferiore del piattello superiore. Il carico alla sede dichiarato da SUPERTECH vale per una quota; se questa cresce, dopo una spianatura delle sedi per esempio, ogni millimetro guadagnato toglie al carico un valore pari alla rigidità (si veda la tabella sottostante).
| SUPERTECH 73 lbs | SUPERTECH 85 lbs | |
|---|---|---|
| Altezza di montaggio | 36,3 mm | 36,3 mm |
| Carico alla sede a questa altezza | 325 N | 378 N |
Guida tecnica
Le marche proposte
| SUPERTECH, con base a San Jose in California, sviluppa da più di trent'anni parti di distribuzione per le corse. Il filo delle molle, in lega di cromo-silicio-vanadio estremamente pura, e il titanio di qualità militare dei piattelli vengono ispezionati con ultrasuoni, radiografia e laser. |
Come scegliere
Le molle rinforzate tengono la valvola incollata al profilo della camma mentre il motore sale di giri: alzare il limitatore, montare un albero più spinto o inserire un turbo diventa possibile senza sfarfallamento. Il kit da 73 lbs offre 325 N alla sede e 841 N a 10 mm di alzata, quello da 85 lbs 378 N e 899 N. Da verificare prima di acquistare: scegliete un albero la cui alzata non superi i massimi ammessi dal kit: 15,5 mm per il primo, 16,2 mm per il secondo.
| Criterio | Da ricordare |
|---|---|
| Definire il carico | I dati 73 e 85 lbs indicano in libbre la forza esercitata sulla sede, cioè 325 N e 378 N. Si regola su tre dati: l'alzata dell'albero, i giri che si vogliono raggiungere e la pressione di un eventuale turbo o compressore. Se questi dati salgono, il carico deve crescere di pari passo, restando entro la soglia di alzata del kit. Evitate l'eccesso: una molla troppo dura stanca rapidamente le camme e tutta la catena delle punterie meccaniche. Sono proposti due carichi, 73 e 85 lbs; confrontate il vostro con l'alzata esatta dell'albero montato prima di ordinare. |
| Tipo di molla | Sono molle doppie: una molla alloggiata nell'altra, che distribuisce lo sforzo e limita le oscillazioni di ciascuna. Per questo motore la nostra gamma non comprende alcun kit a molla singola. |
Quando le molle rinforzate diventano necessarie
- Albero a camme con un'alzata più generosa
- Limitatore alzato di parecchio
- Montaggio di una turbina o di una sovralimentazione meccanica
- Motore da pista o da rally con testata rifatta
- Molle stanche o valvole che sfarfallano quando i giri sono alti
Compatibilità veicoli
| Modello | Codice motore | Potenza | Anni |
|---|---|---|---|
| M3 3.2 (E36) | S50B32 | 1995-1999 | |
| Z3 M 3.2 (E36) | S50B32 | 1997-2001 |
Codice OEM (molla valvola): 11 34 1 315 912 (corredo di molle, contrassegni giallo e rosso)
Prodotti correlati
Testata aperta per le molle? Conviene controllare e rinnovare anche le valvole, lato aspirazione e lato scarico. Gli articoli previsti per questo motore sono elencati qui sotto:
| Valvole di aspirazione BMW M3 E36 Z3M S50B32 → |
| Valvole di scarico BMW M3 E36 Z3M S50B32 → |
-
