Viti rinforzate ARP per bielle OEM BMW S50

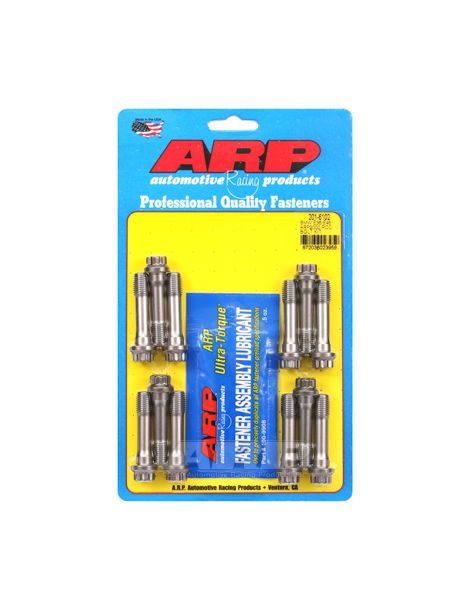

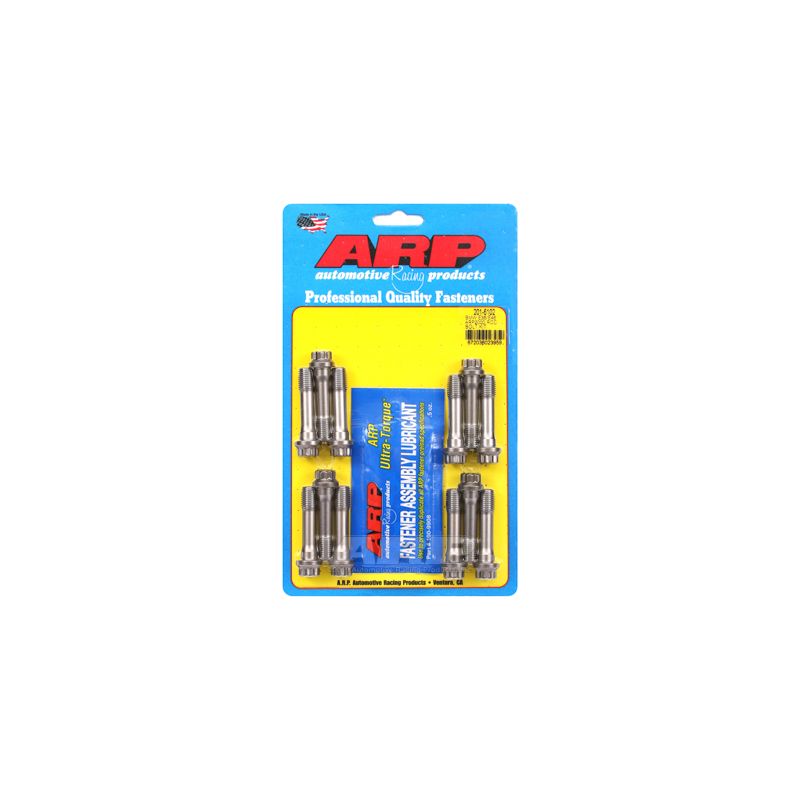

Kit di viti di biella ARP2000 in sostituzione delle viti originali sulle bielle OEM delle BMW M3 (E36) e Z3 M con motore S50B30 (Europa) e S50B32.
- Marca: ARP
- Motori: S50B30 (Europa), S50B32
- Dimensioni: M10 x 45 mm
- Grado: ARP2000
I motori BMW interessati
Il BMW S50 è il sei cilindri in linea a benzina a 24 valvole della M3 (E36) e della Z3 M. L'S50B30 da 3,0 litri (286 CV, versione europea) è stato costruito dal 1992 al 1995, poi sostituito dall'S50B32 da 3,2 litri (321 CV), prodotto dal 1995 al 2001.
La vite di biella originale dell'S50 Europa è una vite in acciaio con filettatura M10 e lunghezza sotto testa di 45 mm (riferimento 11 24 1 405 890), serrata a coppia e poi ad angolo: questo metodo la porta al limite elastico e la rende monouso, poiché BMW ne impone la sostituzione a ogni smontaggio delle bielle.
Viti rinforzate ARP per bielle
A ogni giro la vite di biella assorbe la trazione dell'insieme biella-pistone, che per inerzia cerca di staccare il cappello. Di serie è dimensionata per la potenza originale e si sostituisce a ogni smontaggio.
Questo kit sostituisce le viti originali delle sei bielle con viti ARP2000, serrate in base all'allungamento, il metodo che ARP raccomanda per questo componente, oppure in mancanza con la coppia. L'ARP2000 è un acciaio legato sviluppato da ARP e portato con il trattamento termico a 220.000 psi di resistenza alla trazione; i suoi filetti sono rullati dopo il trattamento. La bulloneria motore di serie rientra abitualmente nelle classi 10.9 e 12.9, ossia da 150.800 a 176.900 psi di resistenza minima: l'ARP2000 si colloca dal 24 al 46 % più in alto. In ARP2000, queste viti sono indicate per 11.750 giri/min al massimo (valore indicativo calcolato).
Caratteristiche tecniche
| Riferimento | Marca | Grado / materiale | Testa | Filettatura | Lunghezza sotto testa |
|---|---|---|---|---|---|
| ARP-201-6102 | ARP | ARP2000 | 12 punte | M10 | 45 mm |
Coppia di serraggio e allungamento
| Riferimento | Coppia di serraggio | Allungamento |
|---|---|---|
| ARP-201-6102 | 67,8 Nm | 0,165 - 0,178 mm |
Il metodo raccomandato da ARP associa la coppia al controllo dell'allungamento, per un precarico preciso. Coppie e allungamenti della tabella valgono con il lubrificante ARP.
Dati ripresi dalle istruzioni ARP 201-6102, revisione in vigore il giorno della pubblicazione. In caso di differenza prevalgono le istruzioni ufficiali. Consultare le istruzioni ARP 201-6102
Le istruzioni ARP di questo kit non prevedono frenafiletti: le viti si montano con il grasso ARP Ultra-Torque, sui filetti e sotto la testa.
Secondo le istruzioni ARP, le teste di biella vanno controllate e ricalibrate con la viteria montata; prevedete questo passaggio presso un'officina di rettifica.
Misurazione dell'allungamento delle viti

Serrare ad allungamento significa regolare il precarico su quanto la vite si allunga davvero, e non su una coppia influenzata dall'attrito. A vite montata si posiziona il misuratore a comparatore sulle due estremità e si serra fino a leggere l'allungamento indicato in tabella. È il metodo più sicuro su un motore elaborato.
Guida tecnica
Il serraggio si esegue con il grasso di montaggio ARP, sui filetti e sotto la testa: coppie e allungamenti della tabella sono stati stabiliti con esso.
Il marchio ARP
ARP (Automotive Racing Products) nasce all'inizio degli anni 1970, quando Gary Holzapfel, proveniente dall'industria aerospaziale, decide di affrontare le rotture del motore provocate negli sport motoristici da una bulloneria insufficiente. Oggi il marchio produce in California migliaia di riferimenti per la testata, i cuscinetti di banco e le bielle, in materiali adatti a ogni applicazione, con una produzione nota per la sua costanza.
Compatibilità veicoli
| Marca | Modello (telaio) | Codice motore | Potenza | Anni |
|---|---|---|---|---|
| BMW | M3 Coupé (E36) | S50B30 | 286 CV | 1992-1995 |
| BMW | M3 Cabrio (E36) | S50B30 | 286 CV | 1994-1995 |
| BMW | M3 berlina (E36) | S50B30 | 286 CV | 1994-1995 |
| BMW | M3 3.2 berlina (E36) | S50B32 | 321 CV | 1995-1998 |
| BMW | M3 3.2 Coupé (E36) | S50B32 | 321 CV | 1995-1998 |
| BMW | M3 3.2 Cabrio (E36) | S50B32 | 321 CV | 1996-1999 |
| BMW | Z3 M Roadster (E36) | S50B32 | 321 CV | 1997-2000 |
| BMW | Z3 M Coupé (E36) | S50B32 | 321 CV | 1998-2001 |
Riferimento OEM (vite di biella): 11 24 1 405 890 (M10 x 45 mm)
Perché è la soluzione più economica?
La vite di biella originale, portata al limite elastico da un serraggio a coppia e poi ad angolo, mantiene un allungamento permanente. Le viti in ARP2000, rinforzate e più resistenti, sopportano regimi e forze d'inerzia più elevati, il che riduce il rischio di rottura legata alla bulloneria e fa risparmiare una riparazione del motore ben più pesante.
Le bronzine di biella abbinate
Lo smontaggio delle bielle è il momento giusto per sostituirne le bronzine: ecco quelle adatte a questo motore.
| Bronzine di biella S50B30 (3.0L) → |
| Bronzine di biella S50B32 (3.2L) → |
E se passaste alle bielle forgiate?
Forgiata a caldo sotto una pressione considerevole, in genere in acciaio 4340, la biella forgiata ha una struttura più densa e regolare di una biella di serie. Rispetto alla biella originale, spesso in metallo sinterizzato e ottimizzata per il costo di produzione, porta circa +19 % di limite elastico, +8 % di resistenza alla trazione e da +19 a +37 % di resistenza a fatica: quanto basta per fondare una preparazione affidabile ad alta potenza. Per il vostro motore:
| Bielle forgiate S50B30 (3.0L) → |
| Bielle forgiate S50B32 (3.2L) → |
-
