Bielle forgiate BMW M3 E36 - 3.0L 24V - S50B30 per pistoni forgiati

Il motore BMW S50B30

Il BMW S50B30 apre nel 1992 la stirpe dei motori M destinati alla M3, sulla carrozzeria E36. Questo sei cilindri in linea aspirato di 3,0 litri ha una cilindrata di 2 990 cm³, alesaggio di 86 mm e corsa di 85,8 mm: una geometria quasi quadra che consente regimi elevati senza rinunciare alla coppia. Testata a 24 valvole, VANOS all’aspirazione e gestione motore sviluppata in casa gli permettono di dichiarare 286 CV a 7 000 giri/min e 320 Nm. È stato il primo motore di serie BMW a superare la soglia simbolica dei 95 CV per litro, e ha segnato la storia del marchio.

Prodotto fino al 1995, quando lascia il posto al S50B32, questo motore resta molto usato nelle competizioni amatoriali per l’elasticità e per la voglia di girare alto. Le bielle di serie sono però dimensionate sulla potenza di fabbrica: alzare il limitatore, rielaborare aspirazione e scarico, aggiungere la sovralimentazione o accumulare giornate in pista sposta la sollecitazione sul basamento. Un set di bielle forgiate in acciaio 4340 abbinato a pistoni forgiati restituisce al basamento il margine che gli manca.

Le bielle forgiate

Forgiate e poi lavorate da acciaio 4340 trattato termicamente, queste bielle sostituiscono pezzi di grande serie progettati soprattutto per l’uso stradale. La forgiatura allinea la struttura del metallo alla direzione degli sforzi, migliorando nettamente la resistenza a fatica: il parametro che decide la sopravvivenza di un basamento sollecitato per ore oltre i 7 000 giri/min.

Pallinate, controllate una per una e pareggiate in peso a ±1 g sulle sei bielle del set, preservano l’equilibratura del sei cilindri in linea. Sono adatte a tutte le discipline in cui la M3 E36 viene impiegata, dalla pista e dai track day alla cronoscalata, al drift, al rally, al drag e al time attack, e accompagnano le preparazioni Stage 1, Stage 2 e Stage 3 fino al motore da competizione. La viteria ARP fornita blocca l’assieme agli alti regimi.

Caratteristiche tecniche delle bielle forgiate S50B30

Coppia di serraggio e allungamento

Il serraggio delle bielle di un S50B30 si prepara come una serie: stesso operatore, stessa attrezzatura, stesso lubrificante, dal primo all’ultimo cappello e senza interruzioni a metà lavoro. Ciò che conta è l’uniformità del precarico tra le sei bielle, molto più del valore assoluto indicato dalla chiave. Le coppie e i campi di allungamento della tabella qui sopra sono quelli del produttore della viteria, una riga per l’ARP 2000 e un’altra per l’ARP L19, e si applicano senza trasposizioni da una qualità all’altra. Poiché la coppia mescola attrito e messa in tensione, la misura dell’allungamento con il comparatore resta il controllo di riferimento: è essa ad attestare il precarico, vite dopo vite, sulle dodici viti del motore. Filetti puliti, film uniforme di lubrificante di montaggio ARP, salita di carico a gradini alternati. Le istruzioni fornite con il kit restano l’unica fonte che decide.

Guida tecnica

Acciaio forgiato 4340: che cos'è?

I profili di biella

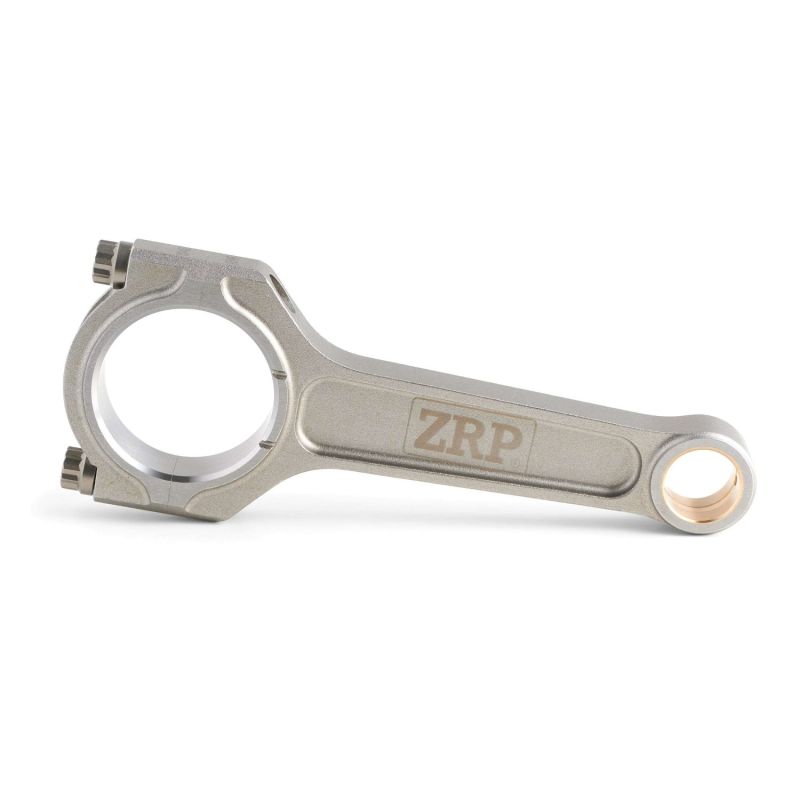

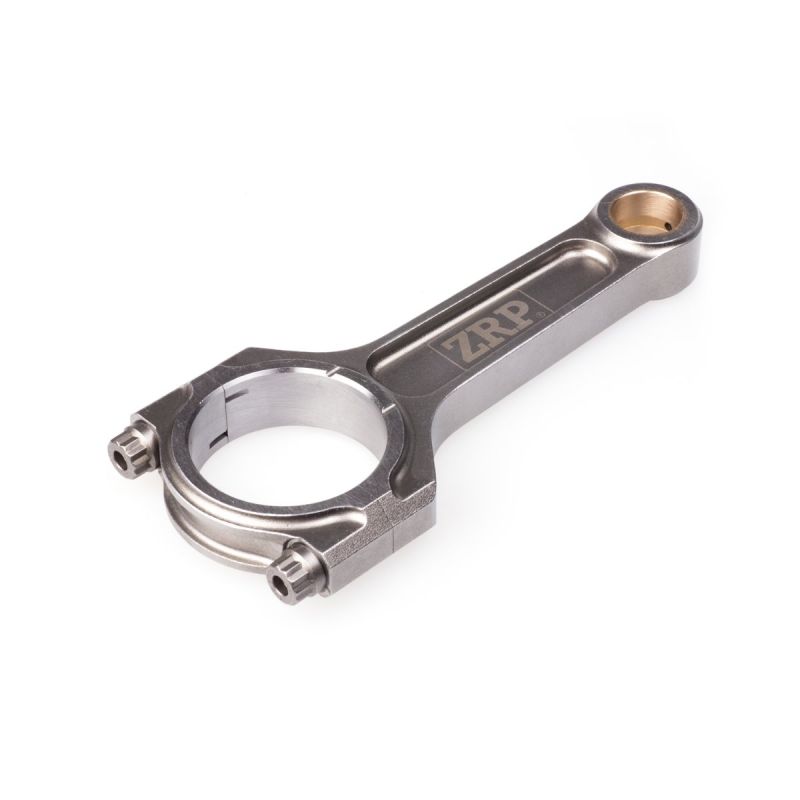

Profilo I-Beam. La sua sezione centrale più sottile alleggerisce il pezzo e riduce la massa in movimento: minore inerzia, minor carico sulle bronzine e una salita di giri più pronta, un vantaggio diretto per un aspirato di 3,0 litri che lavora oltre i 7 000 giri/min. Il materiale è concentrato dove porta davvero il carico, così la rigidità resta ampiamente adatta all’uso in pista. È il solo profilo proposto per questo motore e il più coerente con il suo carattere.

Come scegliere la viteria di biella?

La vite di biella è il componente più sollecitato dell’assieme: a ogni giro assorbe la forza d’inerzia che tende a staccare il cappello dal corpo della biella, e questa forza cresce con il quadrato del regime. Per questo kit sono proposte due qualità ARP; l’essenziale è abbinare la qualità all’uso reale e poi rispettare scrupolosamente coppia e allungamento di montaggio.

ARP 2000: lo standard ad alte prestazioni, con resistenza alla trazione intorno a 220 000 psi (circa 1 517 MPa). In 3/8" copre preparazioni fino a 200 CV per cilindro e 8 500 giri/min, un margine confortevole su un S50B30 anche preparato e portato alto di giri. Si ritrova in pista e nei track day, nel drift, nel rally, nel drag e nella cronoscalata, scelta per robustezza e versatilità, senza vincoli particolari di stoccaggio.

ARP L19: riservata ai motori spinti all’estremo, con resistenza alla trazione intorno a 260 000 psi (circa 1 793 MPa). In 3/8" consente fino a 250 CV per cilindro e 10 000 giri/min: è la scelta per gli S50B30 molto preparati, sovralimentati o impiegati in gara, dove il regime resta altissimo per lunghi periodi. Rovescio della medaglia: la lega è sensibile alla corrosione e all’infragilimento da idrogeno, va conservata e montata oliata, al riparo dall’umidità.

Misurazione dell'allungamento delle viti

Acquista il comparatore di allungamento ARP →

Le marche proposte

ZRP, specialista greco di bielle forgiate ad alte prestazioni guidato da Alex Drakos ad Atene. Ogni biella è forgiata in acciaio 4340, lavorata con precisione e poi pareggiata in peso per preservare l’equilibratura di un sei cilindri in linea. Per il S50B30 la gamma si limita al profilo I-Beam, a scelta con viteria ARP 2000 o ARP L19 secondo la potenza e il regime cercati. Progettazione, lavorazione e controllo avvengono in Grecia, e le bielle sono collaudate nel rally, nel drift e in pista.

Glossario

1) Piede di biella 2) Diametro del piede 3) Fusto della biella 4) Vite di biella 5) Testa di biella 6) Dado / vite di biella 7) Cappello di biella 8) Diametro di testa 9) Interasse

Compatibilità veicoli del motore BMW S50B30

Queste bielle forgiate sono compatibili con il motore BMW S50B30 di serie e le sue preparazioni. Veicoli interessati:

Riferimento OEM: 11 24 1 402 389 (kit di bielle).

Perché è la soluzione più economica?

Su un S50B30 una biella che cede provoca raramente danni contenuti: albero motore segnato, canna rigata e spesso testata da rifare. Questo motore non è più in produzione da tempo: i pezzi originali sono rari, i prezzi salgono e l’auto resta fermata, tutto per ritrovare esattamente i limiti di partenza.

Con un budget analogo, a volte inferiore, un set di bielle forgiate in acciaio 4340 abbinato a pistoni forgiati porta un margine di resistenza molto superiore, una tenuta a fatica durevole agli alti regimi e la libertà di far evolvere la preparazione senza riaprire il basamento. Su una M3 E36 diventata tanto auto da collezione quanto auto da pista, è anche un modo di proteggerne il valore.

A parità di budget: più affidabilità, più potenziale, più longevità.
