Bielles forgées BMW M3 E36 - 3.0L 24V - S50B30 pour pistons forgés

Le moteur BMW S50B30

Le BMW S50B30 ouvre en 1992 la lignée des moteurs M destinés à la M3, sur la carrosserie E36. Ce six-cylindres en ligne atmosphérique de 3,0 L cube 2 990 cm³ avec un alésage de 86 mm et une course de 85,8 mm, une géométrie quasiment carrée qui autorise le haut régime sans sacrifier le couple. Culasse 24 soupapes, VANOS à l’admission et gestion moteur maison lui permettent d’annoncer 286 ch à 7 000 tr/min et 320 N·m. Premier moteur de série BMW à franchir la barre symbolique des 95 ch par litre, il a durablement marqué l’histoire de la marque.

Produit jusqu’en 1995 avant de laisser la place au S50B32, ce bloc reste très présent en compétition amateur, où l’on apprécie sa souplesse et sa capacité à encaisser les hauts régimes. Ses bielles d’origine, en revanche, sont dimensionnées pour la puissance d’usine : relever le rupteur, retravailler l’admission et l’échappement, ajouter une suralimentation ou enchaîner les journées de circuit déplace la contrainte vers l’embiellage. Un jeu de bielles forgées en acier 4340, associé à des pistons forgés, redonne au bas moteur la marge qui lui manque.

Les bielles forgées

Forgées puis usinées dans un acier 4340 traité, ces bielles remplacent des pièces de grande série conçues avant tout pour un usage routier. Le forgeage aligne le grain du métal sur la direction des efforts, ce qui améliore nettement la tenue en fatigue, le paramètre qui décide de la survie d’un embiellage sollicité pendant des heures à plus de 7 000 tr/min.

Grenaillées, contrôlées une à une et appariées en poids à ±1 g sur les six bielles du jeu, elles préservent l’équilibrage du six-cylindres en ligne. Elles conviennent à toutes les disciplines où la M3 E36 est engagée, du circuit et du roulage à la course de côte, au drift, au rallye, au drag et au time attack, et accompagnent les préparations Stage 1, Stage 2 et Stage 3 jusqu’au moteur de compétition. La visserie ARP fournie verrouille l’assemblage à haut régime.

Caractéristiques techniques des bielles forgées S50B30

Couple de serrage et allongement

Le serrage des bielles d’un S50B30 se prépare comme une série : même opérateur, même outillage, même lubrifiant, du premier au dernier chapeau, et sans interruption au milieu du travail. Ce qui se joue, c’est l’égalité de la précharge entre les six bielles, bien plus que la valeur absolue affichée par la clé. Les couples et les plages d’allongement du tableau ci-dessus sont ceux du fabricant de la visserie, une ligne pour l’ARP 2000, une autre pour l’ARP L19, et ils s’appliquent sans transposition d’une nuance à l’autre. Parce que le couple mêle frottement et mise en tension, la mesure de l’allongement au comparateur reste le contrôle de référence : c’est elle qui atteste la précharge, vis après vis, sur les douze vis du moteur. Filets nettoyés, film régulier de lubrifiant de montage ARP, montée en effort par paliers alternés. La notice fournie avec le kit reste la seule source qui tranche.

Guide technique

Acier forgé 4340 : qu’est-ce que c’est ?

Les profils de bielle

Profil I. Sa section centrale plus fine allège la pièce et réduit la masse en mouvement : moins d’inertie, moins de charge sur les paliers et une montée en régime plus vive, ce qui sert directement un atmosphérique de 3,0 L qui travaille au-delà de 7 000 tr/min. La matière est concentrée là où elle porte réellement, si bien que la rigidité reste largement adaptée à l’usage circuit. C’est le seul profil retenu pour ce moteur, et le plus cohérent avec son caractère.

Comment choisir sa visserie de bielle ?

La vis de bielle est la pièce la plus sollicitée de l’assemblage : à chaque tour, elle reprend l’effort d’inertie qui tend à séparer le chapeau du corps de bielle, et cet effort augmente avec le carré du régime. Deux nuances ARP sont proposées sur ce kit ; l’essentiel est d’accorder le grade à l’usage réel, puis de respecter scrupuleusement le couple et l’allongement de montage.

ARP 2000 : le standard haute performance, d’une résistance à la traction voisine de 220 000 psi (environ 1 517 MPa). En 3/8", il couvre les préparations jusqu’à 200 ch par cylindre et 8 500 tr/min, ce qui laisse une marge confortable sur un S50B30, même préparé et mené haut dans les tours. On le retrouve en circuit et trackday, en drift, en rallye, en drag et en course de côte, pour sa robustesse et sa polyvalence, sans contrainte de stockage particulière.

ARP L19 : réservée aux moteurs poussés à l’extrême, avec une résistance à la traction voisine de 260 000 psi (environ 1 793 MPa). En 3/8", elle autorise jusqu’à 250 ch par cylindre et 10 000 tr/min : c’est le choix des S50B30 fortement préparés, suralimentés ou utilisés en compétition, où le régime reste très haut pendant de longues périodes. Contrepartie : l’alliage est sensible à la corrosion et à la fragilisation par l’hydrogène, il doit être stocké et monté huilé, à l’abri de l’humidité.

Mesure de l'allongement des vis

Acheter la jauge d'allongement ARP →

Les marques proposées

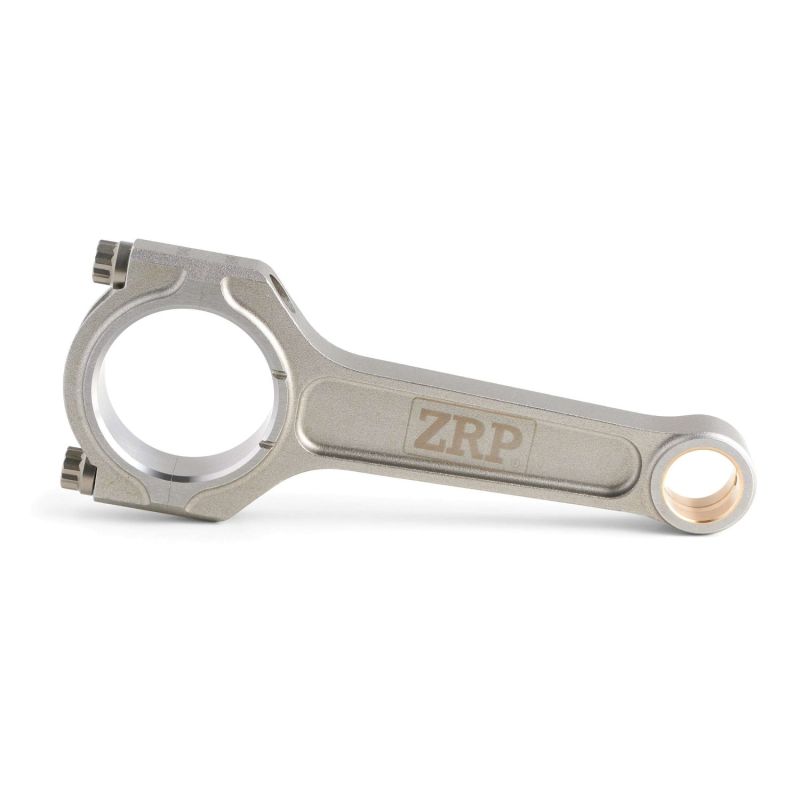

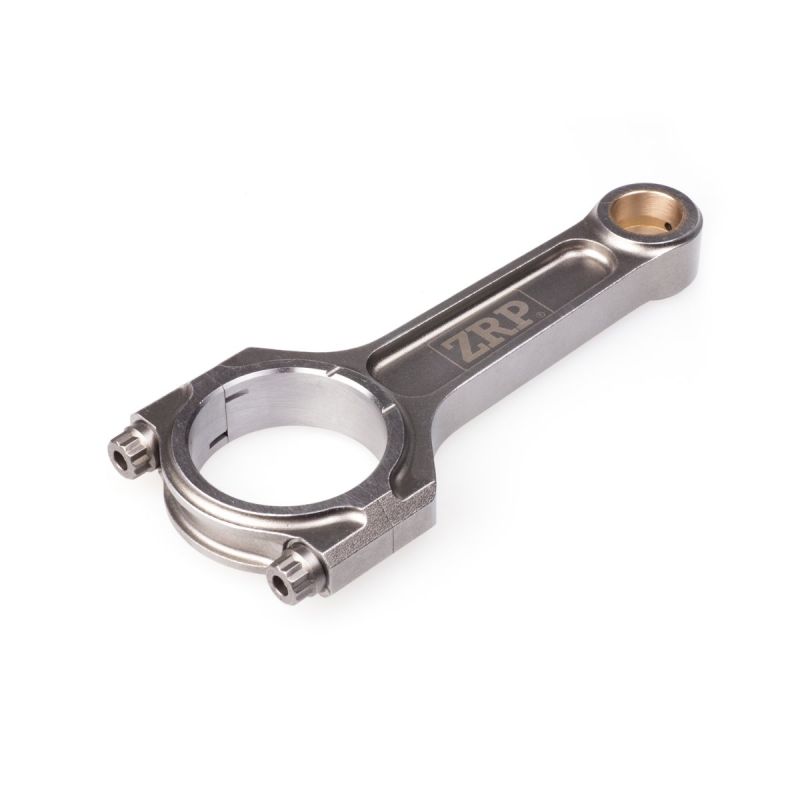

ZRP, fabricant grec de bielles forgées hautes performances animé par Alex Drakos à Athènes. Chaque bielle est forgée dans un acier 4340, usinée avec précision puis appariée en poids pour préserver l’équilibrage d’un six-cylindres en ligne. Pour le S50B30, la gamme se limite au profil I, au choix avec visserie ARP 2000 ou ARP L19 selon la puissance et le régime visés. Conception, usinage et contrôle sont réalisés en Grèce, et les bielles sont éprouvées en rallye, en drift et sur circuit.

Lexique

1) Pied de bielle 2) Diamètre du pied 3) Corps de bielle 4) Vis de bielle 5) Tête de bielle 6) Écrou / vis de bielle 7) Chapeau de bielle 8) Diamètre de tête 9) Entraxe

Compatibilité véhicules du moteur BMW S50B30

Ces bielles forgées sont compatibles avec le moteur BMW S50B30 d'origine et ses préparations. Liste des véhicules concernés :

Référence OEM : 11 24 1 402 389 (jeu de bielles).

Pourquoi c’est la solution la plus économique ?

Sur un S50B30, une bielle qui cède entraîne rarement des dégâts limités : vilebrequin marqué, chemise abîmée, souvent culasse à reprendre. Or ce moteur n’est plus produit depuis longtemps : les pièces d’origine se font rares, les prix montent et la voiture reste immobilisée, tout cela pour retrouver exactement les limites de départ.

Pour un budget comparable, parfois inférieur, un jeu de bielles forgées en acier 4340 associé à des pistons forgés apporte une marge de résistance très supérieure, une tenue en fatigue durable à haut régime et la possibilité de faire évoluer la préparation sans rouvrir le bas moteur. Sur une M3 E36 devenue une voiture de collectionneur autant qu’une auto de piste, c’est aussi une façon de protéger sa valeur.

À budget égal : plus de fiabilité, plus de potentiel, plus de longévité.
