Gesmede drijfstangen BMW M3 E36 - 3.0L 24V - S50B30 voor gesmede zuigers

De motor BMW S50B30

De BMW S50B30 opende in 1992 de reeks M-motoren voor de M3, op de E36-carrosserie. Deze atmosferische 3,0-liter zescilinder lijnmotor heeft 2 990 cm³ inhoud, een boring van 86 mm en een slag van 85,8 mm: een vrijwel vierkante opzet die hoge toeren toelaat zonder koppel op te geven. Een 24-ventielskop, VANOS op de inlaat en eigen motormanagement leveren 286 pk bij 7 000 tr/min en 320 Nm. Het was de eerste BMW-serieproductiemotor die de symbolische grens van 95 pk per liter overschreed, en hij drukte een blijvende stempel op het merk.

De motor werd tot 1995 gebouwd en werd toen door de S50B32 opgevolgd, maar hij blijft veel gebruikt in de amateurracerij vanwege zijn souplesse en zijn honger naar toeren. De standaard drijfstangen zijn echter op het fabrieksvermogen berekend: de begrenzer verhogen, inlaat en uitlaat herzien, drukvulling toevoegen of trackdays achter elkaar rijden verplaatst de belasting naar het onderblok. Een set gesmede drijfstangen in 4340-staal met gesmede zuigers geeft het onderblok de marge die het mist.

De gesmede drijfstangen

Gesmeed en daarna gefreesd uit warmtebehandeld 4340-staal, vervangen deze drijfstangen massaproductieonderdelen die vooral voor gebruik op de weg zijn ontworpen. Het smeden richt de metaalstructuur mee met de krachtenloop, wat de vermoeiingssterkte duidelijk verbetert: de factor die bepaalt of een onderblok uren boven 7 000 tr/min overleeft.

Gestraald, stuk voor stuk gecontroleerd en op ±1 g gelijkgesteld over de zes drijfstangen van de set, behouden ze de balans van de zescilinder lijnmotor. Ze passen bij elke discipline waarin de M3 E36 wordt ingezet, van circuit en trackday tot heuvelklim, drift, rally, drag en time attack, en ze ondersteunen Stage 1-, Stage 2- en Stage 3-projecten tot en met volledige racemotoren. De meegeleverde ARP-bouten vergrendelen de constructie bij hoge toeren.

Technische specificaties van de gesmede drijfstangen S50B30

Aanhaalmoment en rek

Het aanhalen van de drijfstangen van een S50B30 wordt als een serie voorbereid: dezelfde monteur, hetzelfde gereedschap, hetzelfde smeermiddel, van de eerste tot de laatste kap, zonder onderbreking halverwege. Waar het om gaat is de gelijkheid van de voorspanning over de zes drijfstangen, veel meer dan de absolute waarde op de sleutel. De momenten en rekbereiken in de tabel hierboven komen van de boutenfabrikant, één regel voor ARP 2000, een andere voor ARP L19, en ze gelden zonder overzetten van de ene kwaliteit naar de andere. Omdat het moment wrijving en spanningsopbouw vermengt, blijft de rekmeting met een rekmeter de referentiecontrole: die bevestigt de voorspanning, bout na bout, op de twaalf bouten van de motor. Gereinigde schroefdraad, gelijkmatige film ARP-montagesmeermiddel, krachtopbouw in afwisselende stappen. De bij de kit geleverde handleiding blijft de enige beslissende bron.

Technische gids

Gesmeed 4340-staal: wat is dat?

De drijfstangprofielen

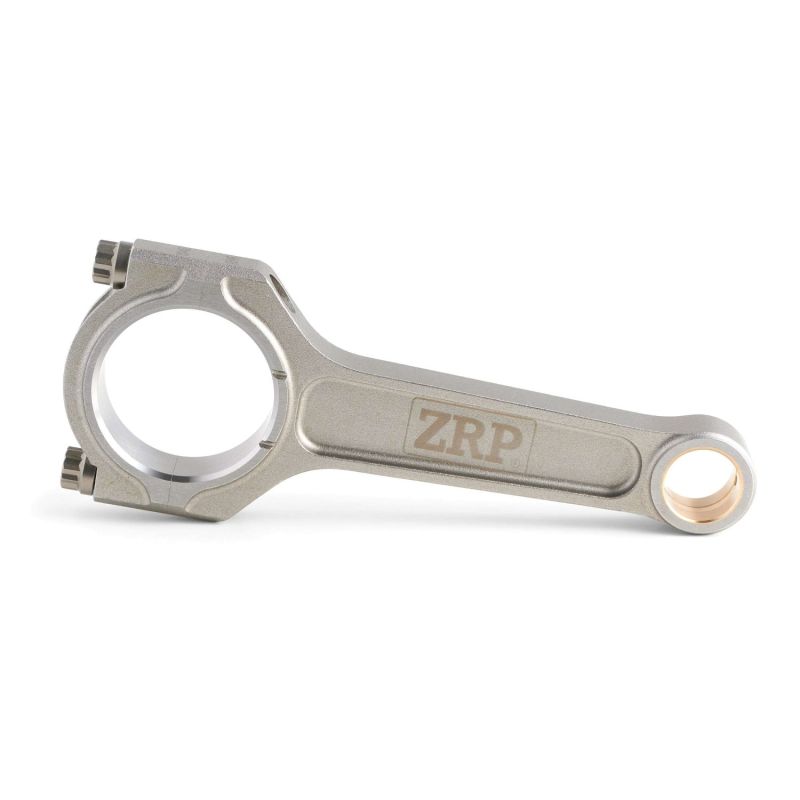

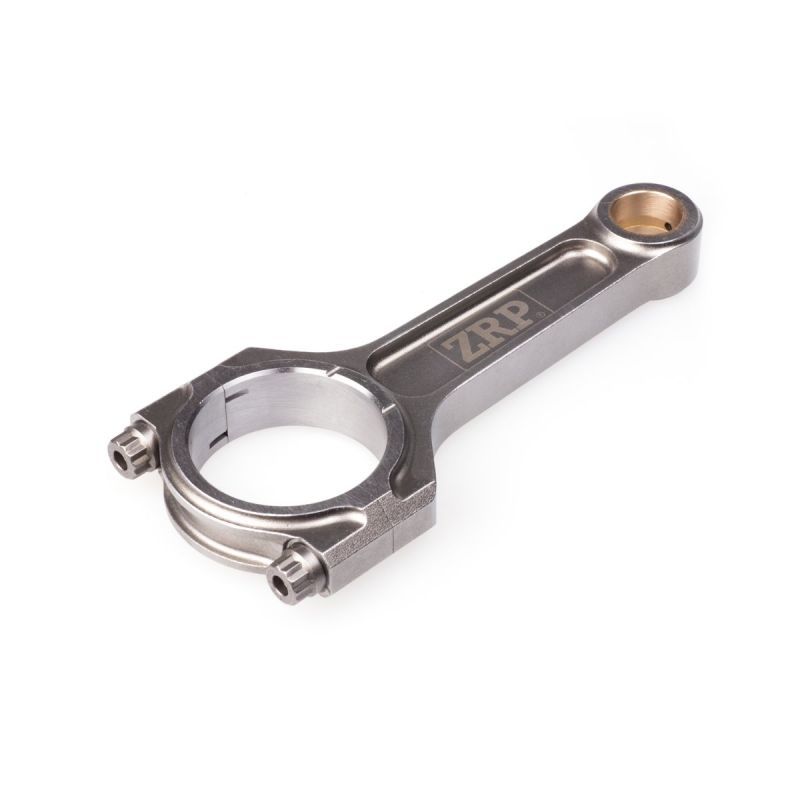

I-Beam-profiel. De slankere middendoorsnede maakt het onderdeel lichter en verlaagt de bewegende massa: minder inertie, minder belasting op de lagers en een vlotter oplopend toerental, wat een atmosferische 3,0-liter die boven 7 000 tr/min werkt direct ten goede komt. Het materiaal zit daar waar het werkelijk draagt, zodat de stijfheid ruim geschikt blijft voor circuitgebruik. Het is het enige profiel dat voor deze motor wordt aangeboden en tegelijk het meest passende bij zijn karakter.

Hoe kies je je drijfstangbouten?

De drijfstangbout is het zwaarst belaste onderdeel van de constructie: bij elke omwenteling neemt hij de traagheidskracht op die de kap van het drijfstanglichaam probeert te trekken, en die kracht stijgt met het kwadraat van het toerental. Voor deze set zijn twee ARP-kwaliteiten beschikbaar; wat telt is de kwaliteit afstemmen op het werkelijke gebruik en daarna het voorgeschreven aanhaalmoment en de rek nauwkeurig respecteren.

ARP 2000: de hoogwaardige standaard, met een treksterkte van ongeveer 220 000 psi (circa 1 517 MPa). In 3/8" dekt hij projecten tot 200 pk per cilinder en 8 500 tr/min, wat op een S50B30 een comfortabele marge laat, ook getuned en hoog in de toeren gebruikt. Je vindt hem in circuit en trackday, drift, rally, drag en heuvelklim, gekozen om zijn sterkte en veelzijdigheid, zonder bijzondere eisen voor opslag.

ARP L19: bedoeld voor motoren die tot het uiterste worden gedreven, met een treksterkte van ongeveer 260 000 psi (circa 1 793 MPa). In 3/8" laat hij tot 250 pk per cilinder en 10 000 tr/min toe, wat hem de keuze maakt voor zwaar getunede, drukgevulde of in wedstrijden gebruikte S50B30-motoren, waar de toeren lang zeer hoog blijven. Keerzijde: de legering is gevoelig voor corrosie en waterstofverbrossing en moet geolied worden bewaard en gemonteerd, weg van vocht.

Meting van de boutrek

Koop de ARP-rekmeter →

De aangeboden merken

ZRP, Griekse fabrikant van gesmede hoogwaardige drijfstangen onder leiding van Alex Drakos in Athene. Elke drijfstang wordt gesmeed uit 4340-staal, nauwkeurig gefreesd en daarna op gewicht gelijkgesteld om de balans van een zescilinder lijnmotor te bewaken. Voor de S50B30 blijft het aanbod beperkt tot het I-Beam-profiel, naar keuze met ARP 2000- of ARP L19-bouten afhankelijk van het beoogde vermogen en toerental. Ontwerp, bewerking en controle gebeuren in Griekenland, en de drijfstangen zijn bewezen in rally, drift en op het circuit.

Verklarende woordenlijst

1) Klein drijfstangoog 2) Diameter klein oog 3) Drijfstanglichaam 4) Drijfstangbout 5) Groot drijfstangoog 6) Moer / drijfstangbout 7) Drijfstangkap 8) Diameter groot oog 9) Hart-op-hart

Voertuigcompatibiliteit van de motor BMW S50B30

Deze gesmede drijfstangen zijn compatibel met de standaard BMW S50B30-motor en zijn opbouwen. Betrokken voertuigen:

OEM-referentie: 11 24 1 402 389 (drijfstangenset).

Waarom is het de meest economische oplossing?

Op een S50B30 blijft de schade bij een gebroken drijfstang zelden beperkt: beschadigde krukas, bekraste cilinderwand en vaak een cilinderkop die moet worden hersteld. Deze motor wordt al lang niet meer gebouwd: originele onderdelen zijn schaars, de prijzen stijgen en de auto staat stil, en dat alles om weer bij de oorspronkelijke grenzen uit te komen.

Voor een vergelijkbaar en soms lager budget levert een set gesmede drijfstangen in 4340-staal met gesmede zuigers een veel grotere sterktemarge, een duurzame vermoeiingssterkte bij hoge toeren en de vrijheid om de motor verder te ontwikkelen zonder het onderblok opnieuw te openen. Op een M3 E36 die inmiddels evenzeer een collectorsauto als een circuitauto is, beschermt dat ook zijn waarde.

Bij gelijk budget: meer betrouwbaarheid, meer potentieel, meer levensduur.
