Versterkte cilinderkoppakking voor BMW M3 E36 Z3M S50B30 S50B32

Hier bieden we je verschillende versterkte cilinderkoppakkingen voor S50B30- en S50B32-motoren van het merk ATHENA en COMETIC, waarvan je de technische specificaties hieronder vindt.

Hieronder vind je (klik op de afbeelding) de ARP-tapeinden / cilinderkopbouten voor de BMW-motor S50B30 S50B32:

Technische specificaties van de standaard pakking

• Boring: 86mm (S50B30) / 86.4mm (S50B32)
• Dikte: 1.74mm

Technische specificaties

• Boring: tot 87 of 87.1mm
• Dikte(s) naar keuze: 1.80mm
• Type pakking: MLS of O-ring
• Referenties: 330020R, 338081R

Ontworpen en gefabriceerd in Italië, zijn de versterkte cilinderkoppakkingen van het merk Athena verkrijgbaar in twee uitvoeringen:

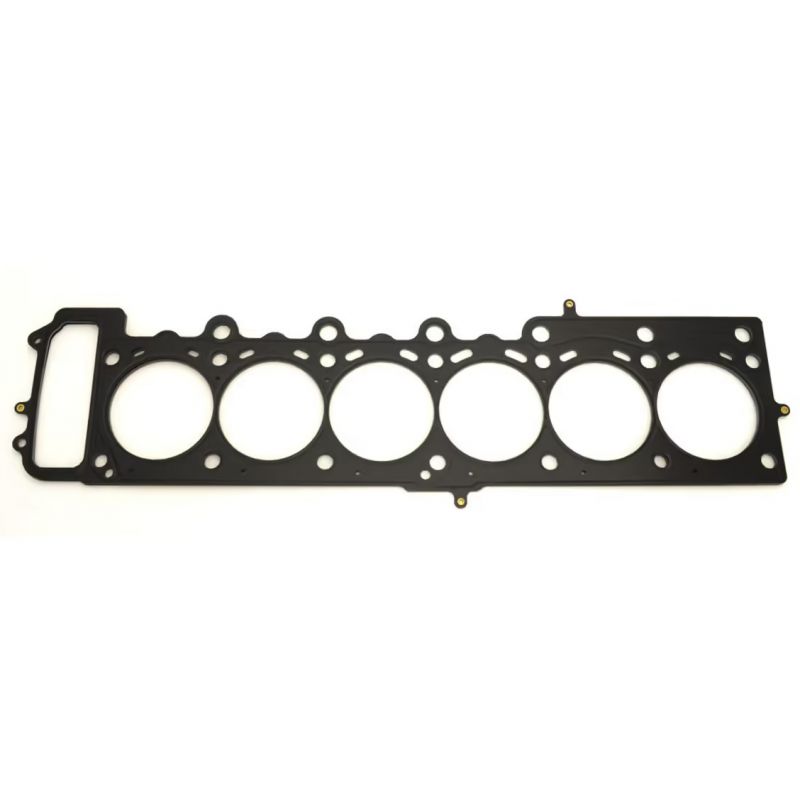

• MLS: deze pakkingen bestaan uit meerdere op elkaar gestapelde en aan elkaar geklonken roestvrijstalen platen. De roestvrijstalen platen worden lasergesneden voor extra precisie en krijgen een oppervlaktebehandeling op basis van elastomeer (NBR of FKM). Voor een optimale afdichting worden de contouren van de cilinders en de water- en oliekanalen gestanst/geprofileerd. Voor de meest extreme toepassingen wordt een extra versterking ter hoogte van de cilinders toegevoegd.

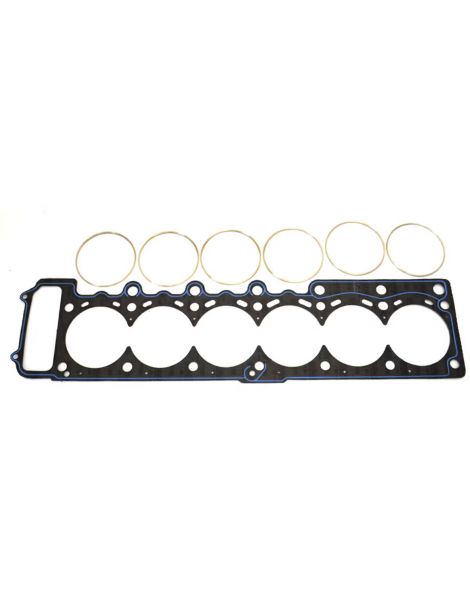

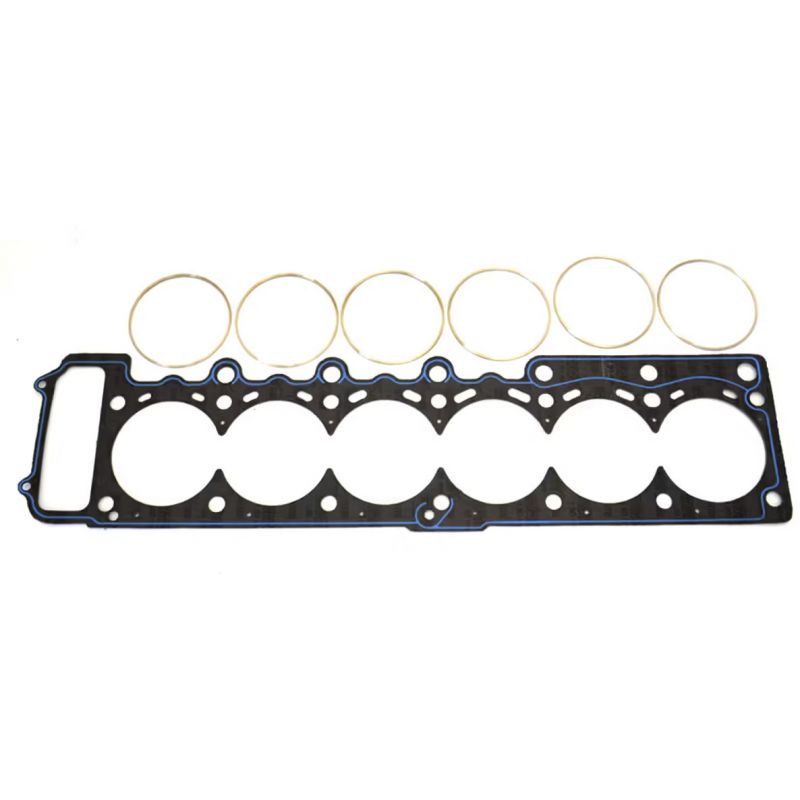

• O-ring: deze pakkingen bestaan uit een stalen plaat bedekt met asbestvrije aramidevezel en een ring van roestvast staal AISI 304 (ter hoogte van de cilinders). Een siliconenstreng aangebracht op kritieke punten (water- en oliekanalen) garandeert een maximale afdichting van de cilinderkoppakking. Dit type pakking is verplicht voor zwaar geturbode motoren.

Technische specificaties

• Boring: tot 87mm
• Type pakking: MLS
• Aantal lagen: 3, daarna 5 voor pakkingen vanaf 1.42mm dikte
• Dikte(s) naar keuze: 0.69, 0.76, 0.91, 1.02, 1.14, 1.30, 1.42, 1.52, 1.68, 1.78, 1.91, 2.03, 2.13, 2.18, 2.34, 2.49, 3.05, 3.56mm
• Referenties: C4508, C4508-027, C4508-030, C4508-036, C4508-040, C4508-045, C4508-051, C4508-056, C4508-060, C4508-066, C4508-070, C4508-075, C4508-080, C4508-084, C4508-086, C4508-092, C4508-098, C4508-120, C4508-140

Het merk Cometic, opgericht door Bob Gorman in 1989, wordt wereldwijd erkend als leider in het ontwerp en de fabricage van versterkte cilinderkoppakkingen. Deze worden, net als alle producten van het merk, vervaardigd in de Verenigde Staten. De versterkte cilinderkoppakkingen van Cometic bestaan uit meerdere gestanste roestvrijstalen platen die door klinknagels bij elkaar worden gehouden. Er zijn drie soorten Cometic-cilinderkoppakkingen:

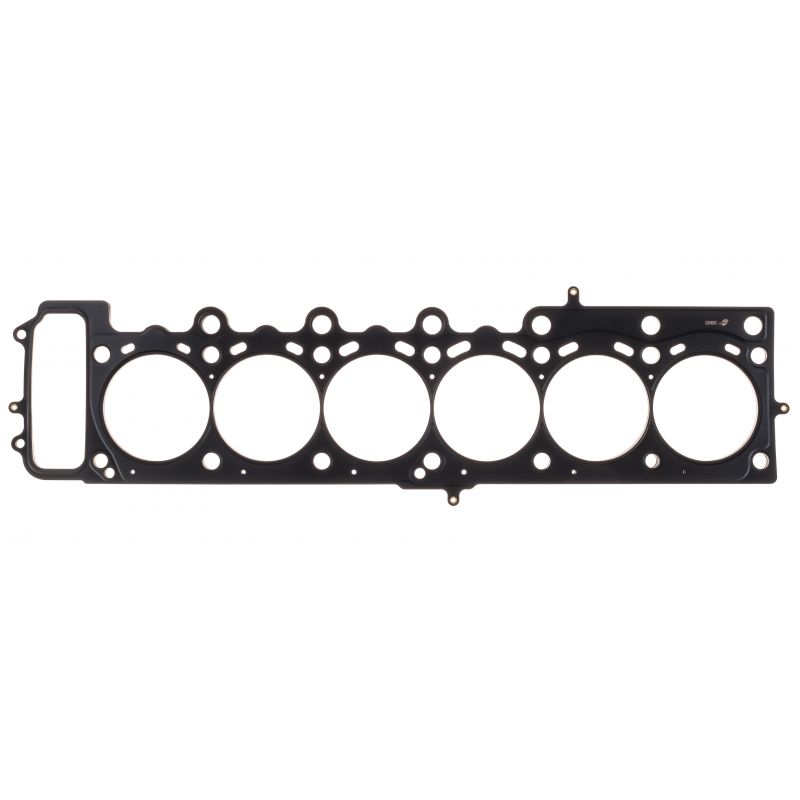

• MLS: gelijkwaardig aan de MLS-pakkingen van Athena, hebben deze meerlaagse pakkingen (tussen 3 en 5 roestvrijstalen platen afhankelijk van de dikte van de pakking) reliëf rondom de cilinders en de vloeistofkanalen.

• MLX: deze pakking heeft dezelfde basis als de MLS-pakking, maar er wordt een extra versterking (gevouwen plaat) ter hoogte van de cilinders en een speciale hogetemperatuurcoating toegevoegd.

• HP: dit is een MLX-pakking waaraan een extra laag is toegevoegd, met als doel de afdichting van de cilinders te versterken (zie hieronder).
