Kit molle valvola rinforzate BMW S50B30

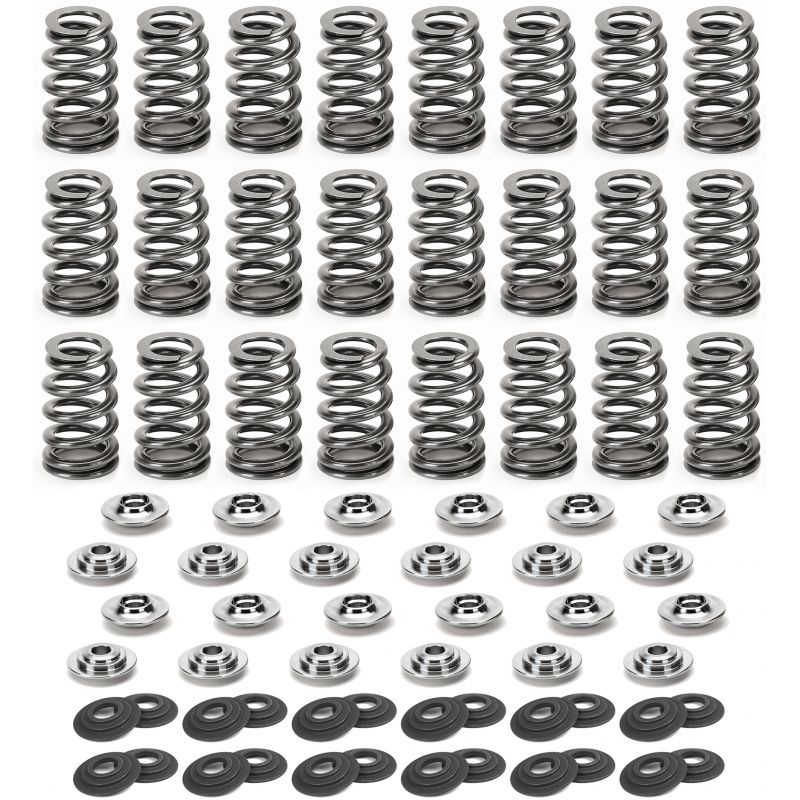

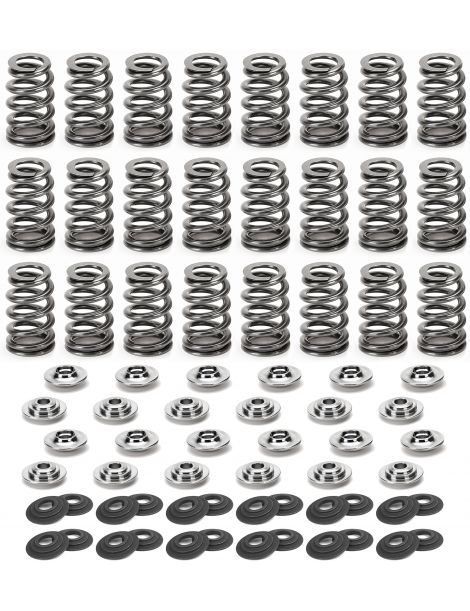

Kit di 24 molle valvola rinforzate per il BMW S50B30 europeo (M3 E36 3.0).
- Marca: SUPERTECH
- Motori: S50B30
- Molle: doppie
- Contenuto: molle, piattelli superiori
Motori BMW interessati
Questo kit è destinato al BMW S50B30 europeo, il sei cilindri in linea da 3,0 litri e 24 valvole della M3 E36 (dal 1992 al 1995). Le sue valvole hanno uno stelo da 7 mm e la distribuzione le aziona con punterie meccaniche a registro.
Ogni valvola è richiusa da una molla originale del corredo BMW 11 34 1 315 912 (contrassegni giallo e rosso), appoggiata sul piattello inferiore 11 34 1 404 788 e trattenuta dal piattello superiore 11 34 1 307 922 e da semiconi 11 34 1 307 136 a 3 canalini.
Kit molle valvola rinforzate SUPERTECH
La molla riporta la valvola sulla sede dopo la camma e la tiene sulla punteria. Troppo debole ad alto regime, lascia staccare e rimbalzare la valvola, con il rischio di urtare il pistone, effetto detto sfarfallamento.
SUPERTECH abbina molla doppia e piattello superiore in titanio, più leggero dell'acciaio: 400 N alla sede, 912 N a 10 mm di alzata, alzata max 14,8 mm.
Caratteristiche tecniche del kit molle
| Codice | Marca | Molle | Ø esterno / interno | Carico alla sede | Carico in alzata | Rigidità | Alzata max | Contenuto del kit |
|---|---|---|---|---|---|---|---|---|
| SPRK-H1005D-S50B30E | SUPERTECH | Doppie | Est. 29,7 / 21,9 mm Int. 20,5 / 15,5 mm |
400 N a 35,75 mm | 912 N a 10 mm | 51,2 N/mm | 14,8 mm | 24 molle, 24 piattelli superiori in titanio |
Montaggio del kit molle
| Componente | Originale BMW | Kit molle rinforzate |
|---|---|---|
| Molla | 11 34 1 315 912 (corredo di molle) | Specifico del kit: SPR-H1005D (doppia) |
| Piattello superiore | 11 34 1 307 922 | Specifico del kit: RET-BMS14-T1 (titanio) |
| Piattello inferiore | 11 34 1 404 788 | Originale mantenuto |
| Semiconi | 11 34 1 307 136 (3 canalini) | Originali mantenuti |
Il kit SUPERTECH riunisce 24 molle doppie SPR-H1005D e 24 piattelli superiori in titanio RET-BMS14-T1; i piattelli inferiori e i semiconi originali restano al loro posto.
Si chiama altezza di montaggio la quota presa, a valvola chiusa, tra il piattello inferiore che regge la molla e il piattello superiore che la ricopre. Per una quota assegnata, il carico alla sede viene dichiarato dal costruttore; se la quota cresce, ad esempio dopo aver spianato le sedi, il carico cala della rigidità della molla per ogni millimetro in più (vedi la tabella delle caratteristiche).
| SUPERTECH | |
|---|---|
| Altezza di montaggio | 35,75 mm |
| Carico alla sede a questa altezza | 400 N |
Guida tecnica
Le marche proposte
| Con base a San Jose, California, SUPERTECH dedica da oltre trent'anni la propria esperienza ai componenti di distribuzione da gara. Il filo delle sue molle, una lega cromo-silicio-vanadio molto pura, e il titanio di grado militare dei suoi piattelli passano controlli a ultrasuoni, raggi X e laser. |
Come scegliere
Grazie a questo kit la valvola segue la camma anche quando i giri aumentano: limitatore più alto, albero più spinto o sovralimentazione diventano praticabili senza sfarfallamento. Il kit SUPERTECH sviluppa 400 N alla sede e 912 N a 10 mm di alzata. Attenzione: l'alzata del vostro albero deve restare inferiore ai 14,8 mm di alzata massima del kit.
| Criterio | Da ricordare |
|---|---|
| Scegliere il carico | Il numero 90 lbs indica il carico alla sede espresso in libbre, cioè 400 N. Tre elementi decidono il carico: l'alzata dell'albero, il regime che si vuole raggiungere e la pressione di turbo o compressore. Più sono forti, più forte deve essere la molla, senza superare l'alzata massima del kit. Non esagerate però: una molla eccessiva affatica le camme, le punterie meccaniche e i loro registri. Su questo motore SUPERTECH indica un solo carico; confrontatelo con attenzione con l'alzata esatta del vostro albero prima di ordinare. |
| Molla singola o doppia | SUPERTECH ha scelto molle doppie: due molle una dentro l'altra che ripartiscono lo sforzo e attenuano le rispettive vibrazioni. Nella nostra offerta non c'è un kit a molle singole per questo motore. |
Quando le molle rinforzate diventano necessarie
- Alberi a camme con una maggiore alzata
- Limite di regime portato più in alto
- Passaggio alla sovralimentazione con turbo o compressore
- Testata ripresa per un motore da pista, da drift o da rally
- Molle stanche, oppure valvole che iniziano a sfarfallare con i giri alti
Compatibilità veicoli
| Modello | Codice motore | Potenza | Anni |
|---|---|---|---|
| M3 3.0 / M3-R 3.0 (E36) | S50B30 (Europa) | 1992-1995 |
Codice OEM (molla valvola): 11 34 1 315 912 (corredo di molle, contrassegni giallo e rosso)
Prodotti correlati
Con la testata aperta per cambiare le molle, conviene rinnovare anche le valvole, sia di aspirazione sia di scarico. Ecco quelle che proponiamo per questo motore:
| Valvole di aspirazione BMW M3 E36 S50B30 → |
| Valvole di scarico BMW M3 E36 S50B30 → |
-
