Bronzine di biella trimetallo BMW M3 E36 S50B30

175,64 € (Tasse incl.)
195,16 € (Tasse incl.) -10%

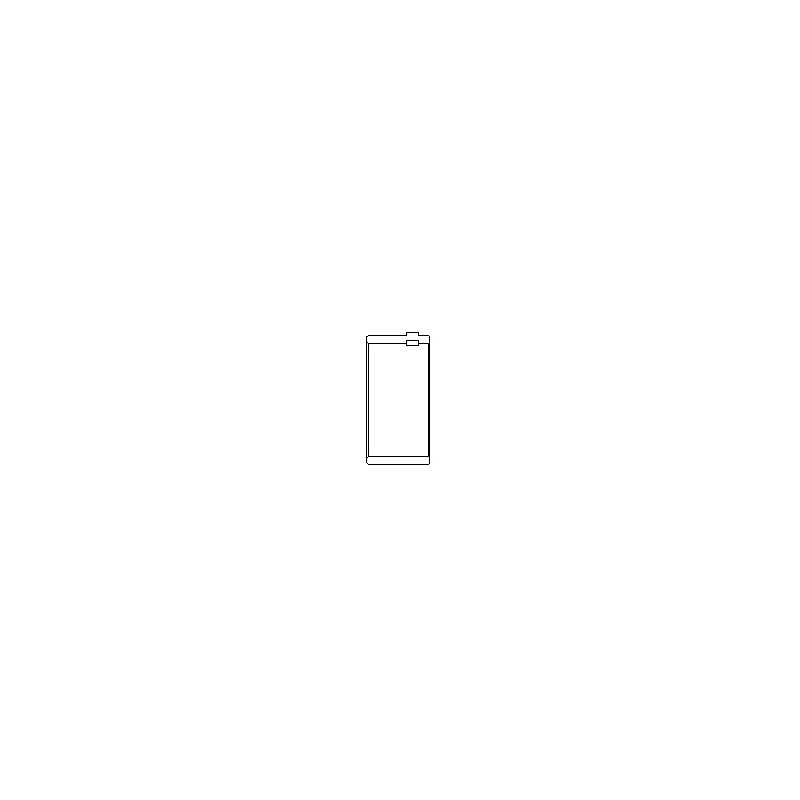

Kit di 12 semicuscinetti di biella trimetallo per BMW sei cilindri in linea S50B30, versione europea.

  • Marchi e trattamenti: ACL Race e King Racing
  • Compatibilità: M3 E36 berlina, coupé e cabrio
  • Codici motore: S50B30
  • Misure disponibili: da standard a +0.25 mm, versioni a gioco maggiorato (HX, STDX)
6B1515H-STD
0 disponibili in magazzino Francia
ORDINA OGGI, SPEDIAMO IN 5 - 15 GIORNI
Paga a rate

Il sei cilindri BMW S50B30

Presentato nel 1992 sulla BMW M3 E36, l'S50B30 è un sei cilindri in linea aspirato di 2 990 cm³, con alesaggio di 86 mm e corsa di 85.8 mm, doppio albero a camme in testa e 24 valvole. Eroga 286 CV, fino a 295 CV a seconda della versione, fino al 1995, quando gli subentra l'S50B32. Questo kit di bronzine è specifico della versione europea: l'S50B30 nordamericano monta bronzine di biella diverse.

In origine BMW monta su questo motore bronzine di biella suddivise per classe di colore, rossa (codici 11 24 1 404 133, 134 e 135) e blu (11 24 1 404 688), scelte in base alle tolleranze di lavorazione del perno di biella. Sono bronzine di serie, dimensionate per i carichi del motore originale: non appena aumentano la potenza, il regime o la pressione di sovralimentazione, raggiungono i loro limiti.

Le bronzine di biella trimetallo

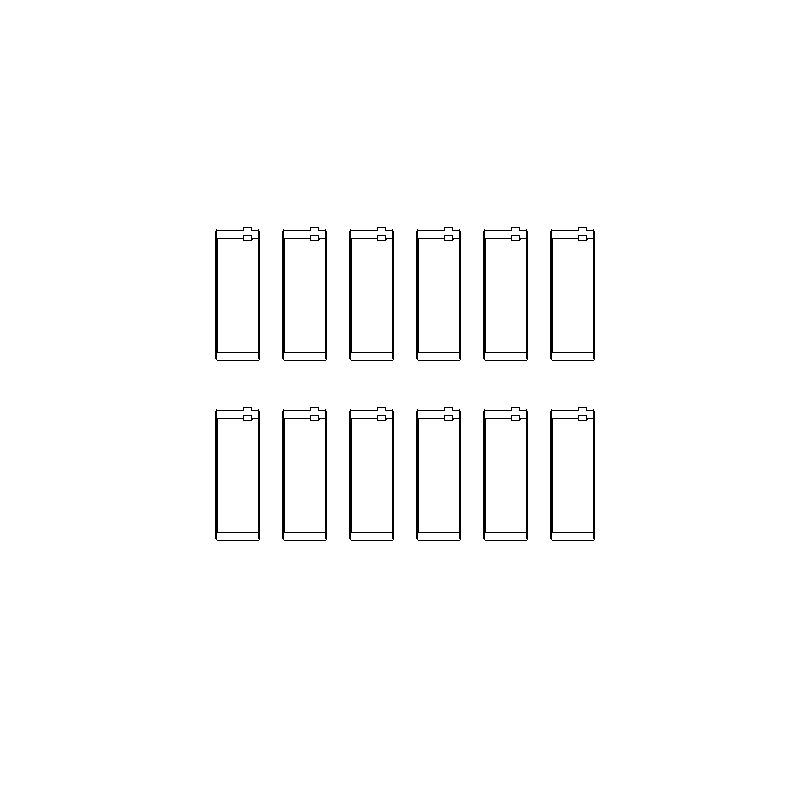

In una bronzina trimetallica un dorso in acciaio sostiene uno strato intermedio in rame-piombo ad alta capacità di carico, a sua volta ricoperto da uno strato di scorrimento antifrizione che risparmia il perno di biella. Il set è fornito completo: 12 semibronzine, ossia 6 coppie.

Il trimetallo è pensato per carichi elevati e prolungati, mentre il bimetallo di alluminio si limita ai carichi bassi o medi: circa 8 000 psi per quest'ultimo, fino a 12 000 psi per un trimetallo performance, ossia il 50 % in più. Il vantaggio si misura in resistenza e durata sui motori turbo, con compressore e ad alti regimi.

Caratteristiche tecniche

Quote di montaggio comuni a tutte le referenze
Bronzine ACL / King
Ø perno di biella 49.970 / 49.991 mm
Ø sede 53.000 / 53.020 mm
Larghezza 18 / 18.1 mm
Riferimento OEM
Ø perno di biella 49.975 / 49.991 mm
RiferimentoMarca e trattamentoMisuraSpessore parete (mm)
6B1515H-STD ACL Race - Senza trattamento Standard 1.493
6B1515HX-STD ACL Race - Senza trattamento Std, gioco maggiorato (HX) 1.480
6B1515H-.025 ACL Race - Senza trattamento +0.025 1.506
6B1515H-.25 ACL Race - Senza trattamento +0.25 1.618
CR6854XP King Racing - Senza trattamento Standard 1.491
CR6854XP STDX King Racing - Senza trattamento Std, gioco maggiorato (STDX) 1.478
CR6854XP.026 King Racing - Senza trattamento +0.026 1.504
CR6854XP0.25 King Racing - Senza trattamento +0.25 1.618

Gioco di funzionamento

Si chiama gioco di funzionamento la distanza tra la bronzina e il perno di biella, riempita dal film d'olio.

Mentre il motore gira, il perno di biella galleggia su questo film d'olio, che porta il carico senza contatto diretto con la bronzina. Lo spessore del film dipende dal gioco: troppo stretto, l'olio passa male, la temperatura sale e cresce il rischio di grippaggio; troppo largo, l'olio sfugge, il film porta meno e la pressione dell'olio diminuisce. Un gioco corretto assicura sia una lubrificazione sufficiente sia un film ben mantenuto.

Misura / versioneQuando sceglierlaACL Race SeriesKing XP
Standard (STD) Perno di serie, non rettificato da 0.053 a 0.063 mm 0.050 mm - 0.070 mm
Gioco maggiorato (HX / STDX) Gioco più ampio: alto flusso d'olio, alto regime da 0.078 a 0.088 mm 0.075 mm - 0.095 mm
+0.025 / +0.026 mm Perno lucidato da 0.053 a 0.063 mm 0.050 mm - 0.070 mm
+0.25 mm Perno rettificato a 0.25 mm da 0.053 a 0.063 mm 0.050 mm - 0.070 mm

Controllo al montaggio: posare un filo calibrato (Plastigauge) sul perno, serrare il cappello di biella alla coppia prescritta (vedere la tabella delle coppie qui sotto), poi confrontare lo schiacciamento del filo con la scala per leggere il gioco.

Plastigauge

Acquista il Plastigauge →

Coppie di serraggio viti di biella

Bulloneria A coppia Per allungamento (calibro)
Viti originali (OEM), S50B30 5 Nm + 20 Nm + 65°
Biella forgiata, ARP2000
(3/8″ × 38 mm)
61 Nm da 0.140 a 0.152 mm
Biella forgiata, ARP L19
(3/8″ × 38 mm)
67.8 Nm da 0.152 a 0.165 mm

ARP raccomanda il metodo per allungamento (calibro).

Guida tecnica

Queste bronzine di biella trimetalliche ACL e King sono pensate per i motori preparati e le competizioni: dove una bronzina di serie raggiunge presto il suo limite, accettano più potenza, più giri e più pressione di sovralimentazione. La gamma comprende la quota standard, una quota +0.025 / +0.026 mm per un perno di biella semplicemente lucidato, una quota di rettifica a +0.25 mm e una versione HX / STDX a gioco maggiorato per i motori che salgono di giri o richiedono una forte portata d'olio. Permette di mantenere lo stesso riferimento dopo la rettifica dell'albero motore e di adattare il gioco all'olio usato e all'impiego del motore.

Le due marche

ACL Specialista australiano delle bronzine motore ad alte prestazioni dal 1949, ACL Bearing Company firma la Race Series: bronzine trimetalliche realizzate con precisione, declinate in numerose quote e apprezzate sui motori preparati di tutto il mondo.
King Racing Dagli anni '60 l'israeliana King Engine Bearings costruisce bronzine motore ad alte prestazioni; le sue bronzine in lega trimetallica pMax Black sono dimensionate per i carichi elevati.

Costruzione e vantaggi

Criterio ACL Race Series King Racing
Sezione Sezione di una bronzina trimetallo ACL Race Series Sezione di una bronzina trimetallo King Racing
Tipo Bronzina trimetallica ad alte prestazioni Bronzina trimetallica ad alte prestazioni
Paese di produzione Australia Israele
Costruzione Trimetallico: dorso in acciaio, strato di rame, superficie tenera Trimetallico: dorso in acciaio, strato di rame, superficie tenera
Lega Race Series (rame-piombo) pMax Black (rame-piombo indurito)
Rivestimento protettivo No No
Misure disponibili Standard fino a +0.25 mm (+ gioco maggiorato HX) Standard fino a +0.25 mm (+ gioco maggiorato STDX)

Compatibilità veicoli

Questo kit di bronzine di biella è adatto al sei cilindri BMW S50B30 della M3 E36, versione europea:

MarcaModello (telaio)Codice motorePotenzaAnni
BMW Serie 3 (E36) M3 3.0 S50B30 286 CV 1994–1995
BMW Serie 3 Coupé (E36) M3 3.0 S50B30 286–295 CV 1992–1995
BMW Serie 3 Cabrio (E36) M3 3.0 S50B30 286 CV 1994–1995

Perché sostituire le bronzine

Sostituire le bronzine durante una preparazione o una revisione significa proteggersi dal guasto più costoso: una bronzina di biella usurata riga il perno di biella, inquina il circuito dell'olio con i suoi detriti e obbliga almeno a rettificare l'albero motore, se non a sostituire biella e basamento. Di fronte a questi costi un set nuovo pesa poco: è il componente meno caro del manovellismo, ma quello il cui cedimento costa di più.
