Cojinetes de biela trimetal BMW M3 E36 S50B30

175,64 € (impuestos inc.)
195,16 € (impuestos inc.) -10%

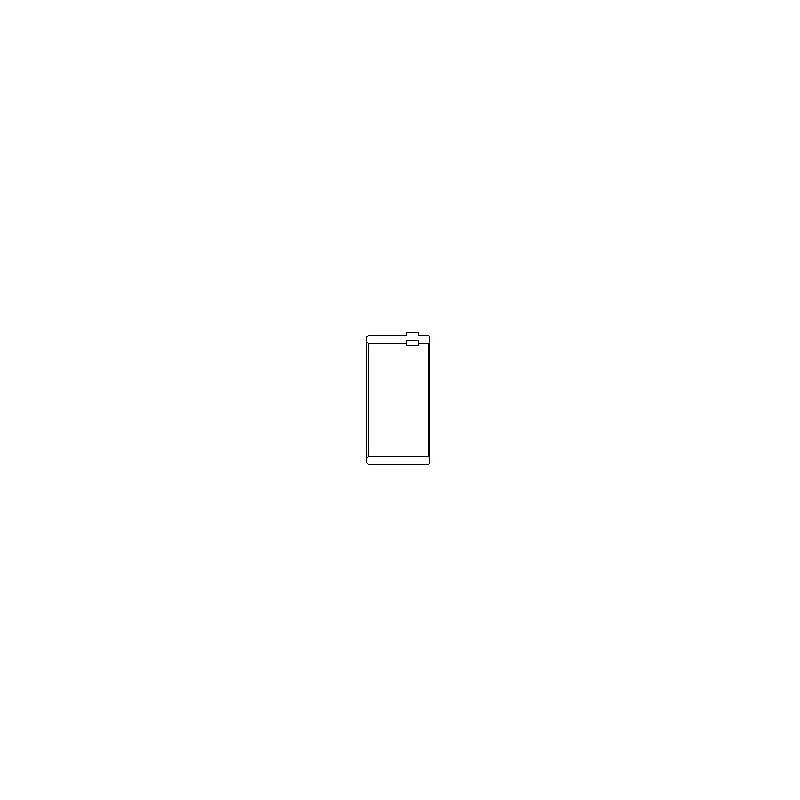

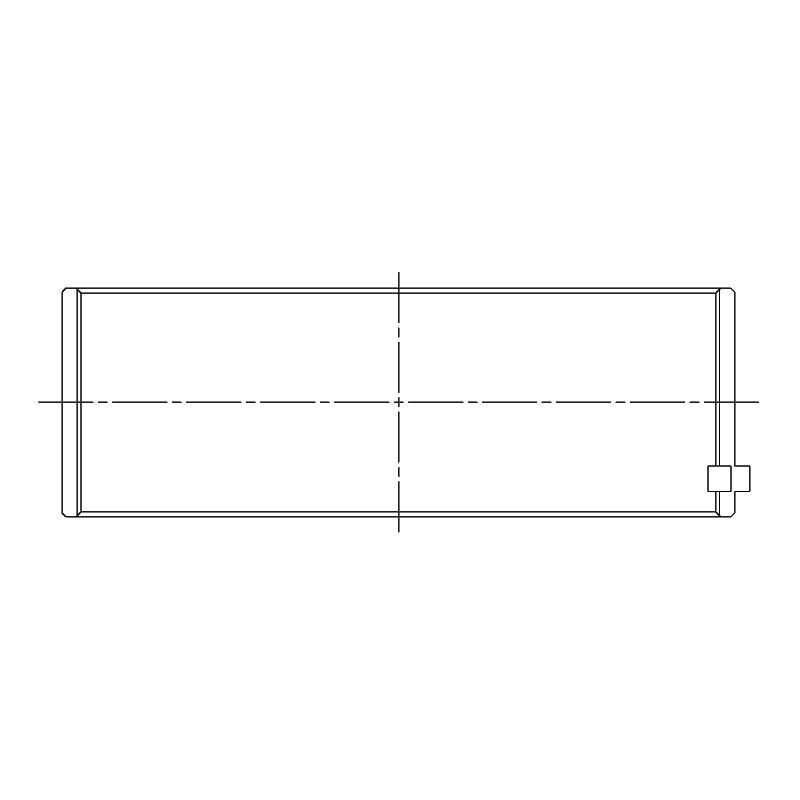

Juego de 12 semicojinetes de biela trimetal para BMW 6 cilindros en línea S50B30, versión europea.

  • Marcas y tratamientos: ACL Race y King Racing
  • Compatibilidad: M3 E36 berlina, coupé y cabrio
  • Códigos de motor: S50B30
  • Medidas disponibles: estándar a +0.25 mm, versiones con juego aumentado (HX, STDX)
6B1515H-STD
0 disponibles en stock Francia
PIDA HOY, ENVIAMOS EN 5 - 15 DÍAS
Pagar a plazos

El seis cilindros BMW S50B30

Presentado en 1992 en el BMW M3 E36, el S50B30 es un seis cilindros en línea atmosférico de 2 990 cm³, con un diámetro de 86 mm y una carrera de 85.8 mm, doble árbol de levas en cabeza y 24 válvulas. Desarrolla 286 CV, hasta 295 CV según la versión, hasta 1995, cuando le sucede el S50B32. Este juego de cojinetes es específico de la versión europea: el S50B30 norteamericano lleva otros cojinetes de biela.

De fábrica, BMW monta en este motor cojinetes de biela clasificados por color, rojo (referencias 11 24 1 404 133, 134 y 135) y azul (11 24 1 404 688), elegidos según las tolerancias de mecanizado de la muñequilla. Son cojinetes de serie, dimensionados para las cargas del motor original: en cuanto aumentan la potencia, el régimen o la presión de sobrealimentación, alcanzan sus límites.

Los cojinetes de biela trimetal

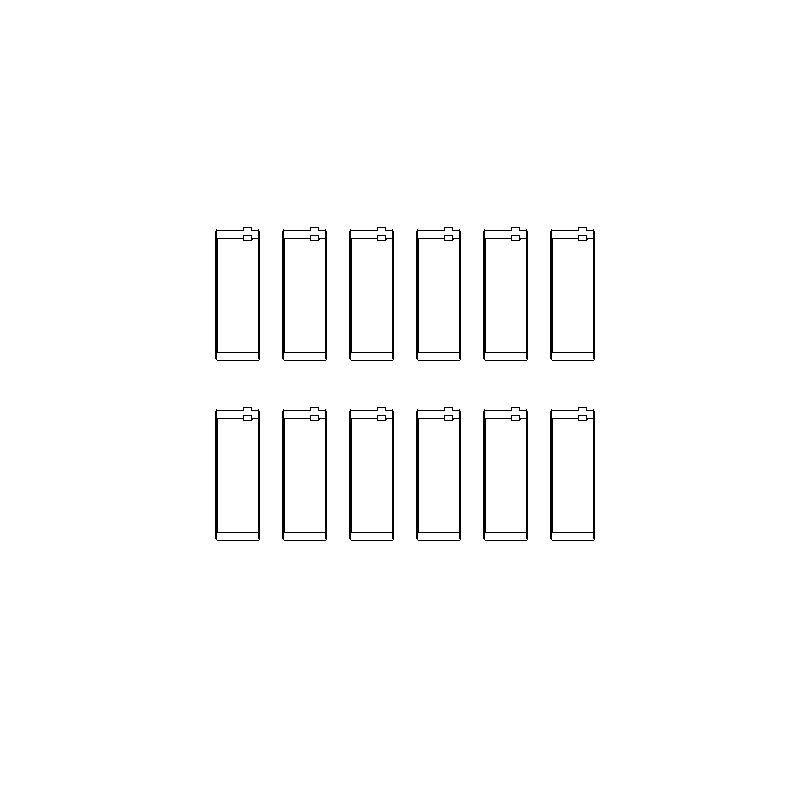

En un cojinete trimetal, un dorso de acero sostiene una capa intermedia de cobre-plomo de alta capacidad de carga, recubierta a su vez por una capa de deslizamiento antifricción que cuida la muñequilla. El juego se entrega completo: 12 semicojinetes, es decir 6 pares.

El trimetal está pensado para cargas elevadas y prolongadas, mientras que el bimetal de aluminio se limita a cargas bajas o medias: unos 8 000 psi para este último, hasta 12 000 psi para un trimetal de rendimiento, un 50 % más. La ventaja se nota en resistencia y durabilidad en motores turbo, con compresor y de altas revoluciones.

Características técnicas

Cotas de montaje comunes a todas las referencias
Cojinetes ACL / King
Ø muñequilla 49.970 / 49.991 mm
Ø alojamiento 53.000 / 53.020 mm
Anchura 18 / 18.1 mm
Referencia OEM
Ø muñequilla 49.975 / 49.991 mm
ReferenciaMarca y tratamientoMedidaEspesor de pared (mm)
6B1515H-STD ACL Race - Sin tratamiento Estándar 1.493
6B1515HX-STD ACL Race - Sin tratamiento Std, juego aumentado (HX) 1.480
6B1515H-.025 ACL Race - Sin tratamiento +0.025 1.506
6B1515H-.25 ACL Race - Sin tratamiento +0.25 1.618
CR6854XP King Racing - Sin tratamiento Estándar 1.491
CR6854XP STDX King Racing - Sin tratamiento Std, juego aumentado (STDX) 1.478
CR6854XP.026 King Racing - Sin tratamiento +0.026 1.504
CR6854XP0.25 King Racing - Sin tratamiento +0.25 1.618

Juego de funcionamiento

Se llama juego de funcionamiento a la distancia entre el cojinete y la muñequilla, llena de película de aceite.

Mientras el motor gira, la muñequilla flota sobre esta película de aceite, que soporta la carga sin contacto directo con el cojinete. El espesor de la película depende del juego: demasiado ajustado, el aceite pasa mal, sube la temperatura y crece el riesgo de gripaje; demasiado amplio, el aceite se escapa, la película sostiene menos y baja la presión de aceite. Un juego correcto asegura a la vez una lubricación suficiente y una película bien mantenida.

Medida / versiónCuándo elegirlaACL Race SeriesKing XP
Estándar (STD) Muñequilla de origen, no rectificada 0.053 a 0.063 mm 0.050 mm - 0.070 mm
Juego aumentado (HX / STDX) Juego más amplio: alto caudal de aceite, alto régimen 0.078 a 0.088 mm 0.075 mm - 0.095 mm
+0.025 / +0.026 mm Muñequilla pulida 0.053 a 0.063 mm 0.050 mm - 0.070 mm
+0.25 mm Muñequilla rectificada a 0.25 mm 0.053 a 0.063 mm 0.050 mm - 0.070 mm

Control en el montaje: coloque un hilo calibrado (Plastigauge) sobre la muñequilla, apriete el sombrerete de biela al par prescrito (ver la tabla de pares más abajo) y compare el aplastamiento del hilo con la regla para leer el juego.

Plastigauge

Comprar el Plastigauge →

Pares de apriete de los tornillos de biela

Tornillería Por par Por alargamiento (galga)
Tornillos de origen (OEM), S50B30 5 Nm + 20 Nm + 65°
Biela forjada, ARP2000
(3/8″ × 38 mm)
61 Nm 0.140 a 0.152 mm
Biela forjada, ARP L19
(3/8″ × 38 mm)
67.8 Nm 0.152 a 0.165 mm

ARP recomienda el método por alargamiento (galga).

Guía técnica

Estos cojinetes de biela trimetal ACL y King están pensados para motores preparados y competición: donde un cojinete de serie llega pronto a su límite, admiten más potencia, más revoluciones y más presión de sobrealimentación. La gama incluye la cota estándar, una cota +0.025 / +0.026 mm cuando la muñequilla solo se ha pulido, una cota de rectificado de +0.25 mm y una versión HX / STDX con holgura aumentada para motores de altas revoluciones o que necesitan un gran caudal de aceite. Permite conservar la misma referencia tras rectificar el cigüeñal y adaptar la holgura al aceite utilizado y al uso del motor.

Las dos marcas

ACL Especialista australiano en cojinetes de motor de alto rendimiento desde 1949, ACL Bearing Company firma la Race Series: cojinetes trimetal fabricados con precisión, disponibles en numerosas cotas y reconocidos en motores preparados de todo el mundo.
King Racing Desde los años sesenta, la israelí King Engine Bearings fabrica cojinetes de motor de alto rendimiento; sus cojinetes de aleación trimetal pMax Black están dimensionados para cargas elevadas.

Construcción y ventajas

Criterio ACL Race Series King Racing
Sección Sección de un cojinete trimetal ACL Race Series Sección de un cojinete trimetal King Racing
Tipo Cojinete trimetal de alto rendimiento Cojinete trimetal de alto rendimiento
País de fabricación Australia Israel
Construcción Trimetal: respaldo de acero, capa de cobre, superficie blanda Trimetal: respaldo de acero, capa de cobre, superficie blanda
Aleación Race Series (cobre-plomo) pMax Black (cobre-plomo endurecido)
Recubrimiento protector No No
Medidas disponibles Estándar hasta +0.25 mm (+ juego aumentado HX) Estándar hasta +0.25 mm (+ juego aumentado STDX)

Compatibilidad de vehículos

Este juego de cojinetes de biela es apto para el seis cilindros BMW S50B30 del M3 E36, versión europea:

MarcaModelo (chasis)Código de motorPotenciaAños
BMW Serie 3 (E36) M3 3.0 S50B30 286 CV 1994–1995
BMW Serie 3 Coupé (E36) M3 3.0 S50B30 286–295 CV 1992–1995
BMW Serie 3 Cabrio (E36) M3 3.0 S50B30 286 CV 1994–1995

Por qué cambiar los cojinetes

Cambiar los cojinetes en una preparación o una reconstrucción protege contra la avería más costosa: un cojinete de biela desgastado raya la muñequilla, contamina el circuito de aceite con sus restos y obliga al menos a rectificar el cigüeñal, o incluso a sustituir la biela y el bloque. Frente a esos costes, un juego nuevo pesa poco: es la pieza más barata del tren alternativo, pero aquella cuyo fallo cuesta más.
