Espárragos de bancada reforzados ARP para BMW S54B32 S50B30 Espárragos de bancada reforzados ARP para BMW S54B32 S50B30 Espárragos de bancada reforzados ARP para BMW S54B32 S50B30 Espárragos de bancada reforzados ARP para BMW S54B32 S50B30

Espárragos de bancada reforzados ARP para BMW S54 S50

211,51 € (impuestos inc.)
248,83 € (impuestos inc.) -15%

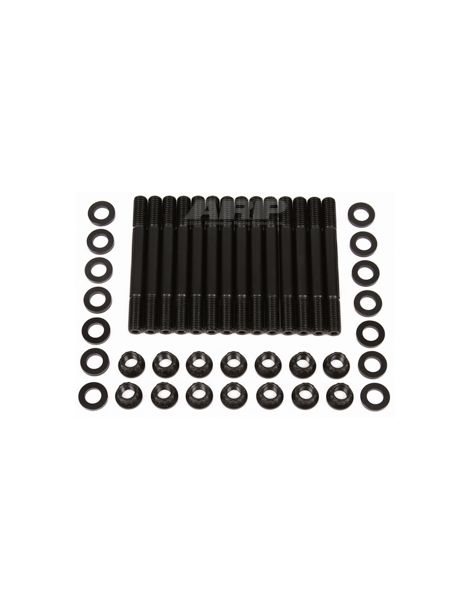

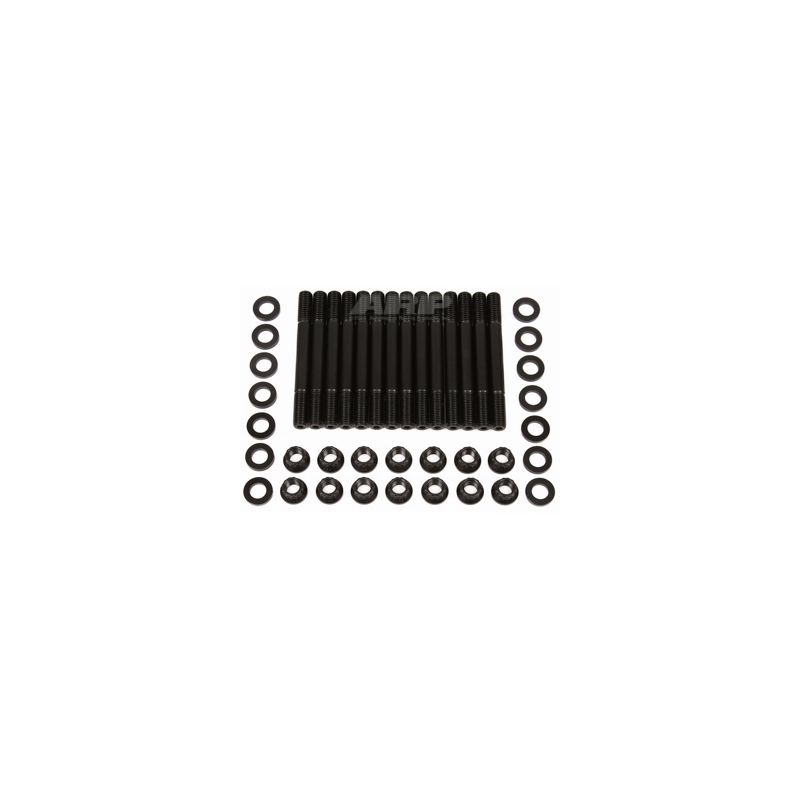

Kit de 14 espárragos de bancada ARP en acero 8740 para BMW S54B32 y S50B30.

  • Marca: ARP
  • Motores: S54B32, S50B30
  • Rosca: M10 x 1,5
  • Grado: acero 8740
ARP-201-5002
21 disponibles en stock Europa (plazo 72 h)
Pagar a plazos

Los motores BMW compatibles

El S54B32 (3,2 litros, 3.246 cm³) y el S50B30 (3,0 litros, 2.990 cm³) son seis cilindros en línea de gasolina atmosféricos de la gama M de BMW. Fabricado de 2000 a 2008, el S54B32 equipa el M3 E46 (coupé, cabrio y CSL), el Z3 M y el Z4 M; el S50B30 equipa el M3 E36 europeo de 1992 a 1995.

De origen, el cigüeñal se mantiene con 14 tornillos de sombrerete de bancada (referencia 11 11 2 244 286, tornillos M10 x 80), apretados con un par y a continuación con un apriete angular: 25 Nm + 50° en el S54B32 y 20 Nm + 50° en el S50B30. Este método los estira de forma permanente: se sustituyen cada vez que se desmonta la parte baja del motor.

Espárragos reforzados ARP para bancada

La parte baja del motor descansa sobre sus apoyos de bancada: combustión tras combustión, sobre ellos recaen los esfuerzos que llegan de las bielas. Con esta solicitación el sombrerete de bancada intenta moverse sobre su plano de junta, lo que acaba marcando las superficies de apoyo y deformando el alojamiento del casquillo.

Este kit sustituye los tornillos originales por 14 espárragos ARP en acero 8740, con sus tuercas y arandelas tal como las menciona la hoja de instrucciones de ARP. En los bloques S54 y S50, los espárragos se colocan a mano y después los sombreretes; roscas, tuercas y arandelas se lubrican luego con lubricante de montaje antes de apretar las tuercas al par. La precarga se vuelve más elevada y más regular y las roscas del bloque quedan preservadas. El 8740 es un acero al cromo-molibdeno tratado térmicamente por ARP a 190.000 psi de resistencia a la tracción. Como referencia, la tornillería de motor de serie corresponde casi siempre a las clases de calidad 10.9 y 12.9, es decir, de 150.800 a 176.900 psi de resistencia mínima. En este seis cilindros, los espárragos 8740 en M10 x 1,5 están indicados para 1.400 CV como máximo (valor indicativo calculado).

Características técnicas

Referencia Marca Grado / material Tuerca Rosca
ARP-201-5002 ARP Acero 8740 Tuerca M10 x 1,5

Par de apriete

Referencia Pasada 1 Pasada 2 Pasada 3
ARP-201-5002 27 Nm 54 Nm 81 Nm

Montaje de los espárragos: roscado a mano en el bloque, sin herramienta de apriete. Para un montaje permanente, las instrucciones de ARP admiten un fijador de roscas Loctite, siempre que el apriete se termine antes de que el producto endurezca.

Se aprietan las tuercas en el orden prescrito por el fabricante para los sombreretes de bancada; las instrucciones del kit describen el procedimiento completo.

Con una tornillería más resistente, la fuerza de apriete ya no es la de origen: hay que comprobar la cota y la ovalización de los alojamientos de bancada una vez hecho el montaje y, si es necesario, rectificar la línea de bancada con la tornillería y el lubricante del montaje final.

Los pares indicados arriba proceden de las instrucciones ARP 201-5002, revisión aplicable en la publicación. En caso de diferencia, son las instrucciones oficiales las que valen. Consultar las instrucciones ARP 201-5002

Guía técnica

Todos los valores de par de esta ficha suponen la grasa de montaje ARP; con aceite de motor dejan de ser correctos.

Comprar la grasa de montaje ARP →

La marca ARP

ARP Procedente de la industria aeroespacial, Gary Holzapfel fundó ARP (Automotive Racing Products) a principios de los años 1970 para acabar con las roturas de motor causadas por una tornillería demasiado débil en el automovilismo. La empresa diseña y fabrica en California miles de referencias, en varios grados de material según el uso.

Las ventajas frente a los tornillos de origen

Criterio Tornillos de bancada de origen Espárragos reforzados ARP
Tornillo de bancada BMW original Espárrago de bancada ARP
Apriete Par y luego apriete angular (25 Nm + 50° en el S54B32) Tres pasadas al par, subida regular
Roscas del bloque Solicitadas por el giro del tornillo en cada apriete Espárrago roscado a mano, sin par
Montaje de los sombreretes Sombrerete sujeto a mano durante el atornillado Sombrerete guiado por los dos espárragos

Cuándo son necesarios los espárragos

  • Sobrealimentación añadida o presión de sobrealimentación aumentada
  • Régimen máximo o carrera del cigüeñal aumentados
  • Reconstrucción de la parte baja
  • Huellas de desplazamiento del sombrerete o roscas del bloque fatigadas
  • Uso en competición, con ciclos de carga repetidos

Compatibilidad de vehículos

Modelo Código de motor Potencia Años
M3 Coupé (E46) S54B32 343 CV 2000-2006
M3 Cabrio (E46) S54B32 343 CV 2001-2006
M3 CSL (E46) S54B32 360 CV 2003
Z3 M Coupé y Roadster (E36) S54B32 320-325 CV 2000-2003
Z4 M Coupé (E86) S54B32 320-343 CV 2006-2008
Z4 M Roadster (E85) S54B32 320-343 CV 2005-2008
M3 Berlina 3.0 (E36) S50B30 286 CV 1994-1995
M3 Coupé 3.0 (E36) S50B30 239-295 CV 1992-1995
M3 Cabrio 3.0 (E36) S50B30 286 CV 1994-1995
M3-R Coupé (E36) S50B30 329 CV 1994-1995

Referencia OEM: 11 11 2 244 286

¿Por qué es la solución más económica?

Los tornillos de bancada de origen, apretados con un par y a continuación con un apriete angular, conservan un alargamiento permanente. Los espárragos ARP en 8740, reforzados y más resistentes, soportan esfuerzos de biela más elevados y sujetan los sombreretes, lo que reduce el riesgo de rotura de la parte baja debida a la tornillería y ahorra una reparación mucho más pesada.

Piense en los cojinetes de cigüeñal

Una reconstrucción de la parte baja se hace con cojinetes nuevos. Ofrecemos los cojinetes de cigüeñal trimetal correspondientes a estos motores:

Cojinetes de cigüeñal BMW S50 S54 →
