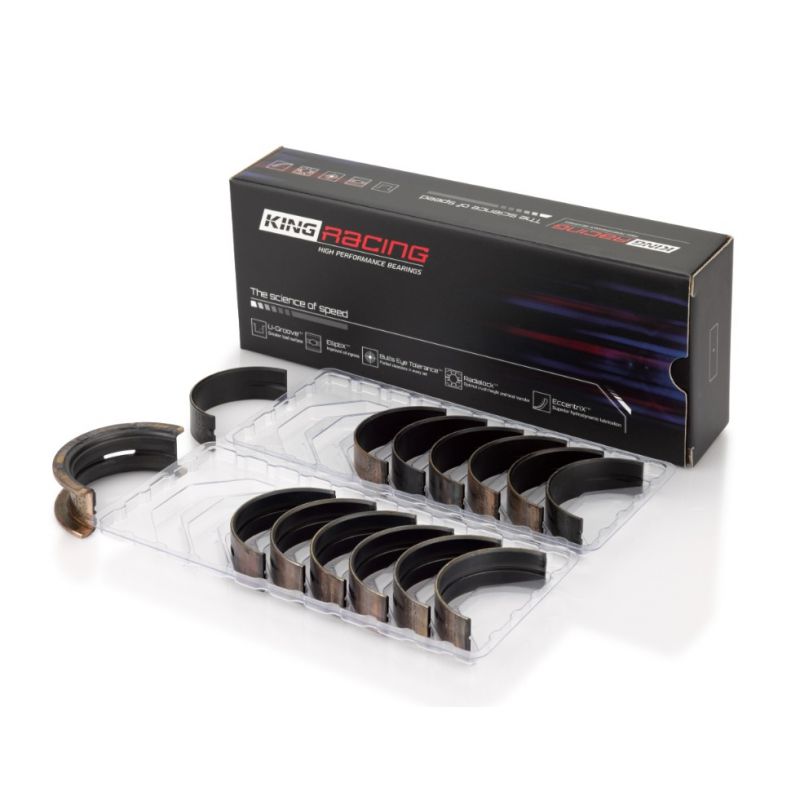

Cojinetes de bancada cigüeñal trimetal BMW M20 M50 M52 M54 S50 S54

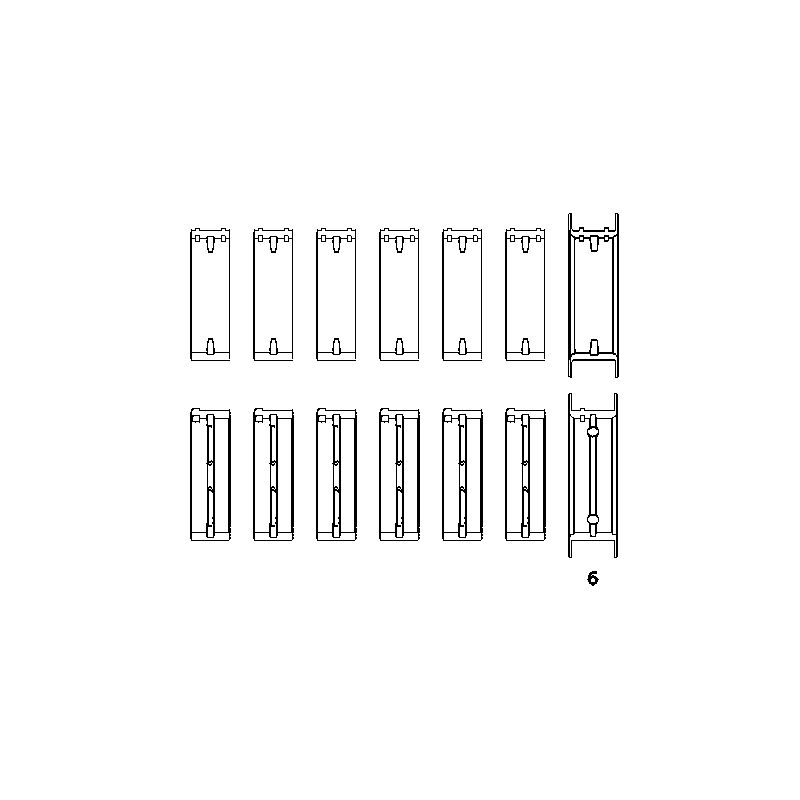

Juego de 14 semicojinetes de bancada trimetal para cigüeñal, para BMW seis cilindros en línea M20, M50, M52, M54, S50 y S54.
- Marcas y tratamientos: ACL Race y King Racing (opción revestimiento pMaxKote)
- Compatibilidades: E30, E34, E36, E39, E46, E60, Z3, Z4
- Códigos de motor: M20, M50, M52, M54, S50, S52, S54
- Medidas disponibles: estándar hasta +0.50 mm, versiones con juego aumentado (HX / STDX)
Los seis cilindros BMW M20, M50, M52, M54, S50 y S54
Lanzado en 1977, el M20 inaugura el seis cilindros en línea compacto de BMW: bloque de fundición, un árbol de levas en cabeza, dos válvulas por cilindro. El M50 le sucede en 1990 con una culata de aluminio de doble árbol de levas y cuatro válvulas, a la que se suma la distribución variable VANOS en 1992. De esta arquitectura nacen el M52, luego el M52TU con doble VANOS y el M54 hasta 3.0 litros, así como los motores de los BMW M3 y Z3 M: S50B30, S50B32, S52B32 y S54B32, hasta 360 CV en el M3 CSL. Todos comparten las mismas dimensiones de muñón de bancada y de alojamiento: un solo juego de cojinetes cubre toda la familia.
El cigüeñal de estos motores se apoya en siete bancadas. Cada muñón gira entre dos semicojinetes, uno alojado en el bloque y otro en el sombrerete de bancada: son ellos los que sostienen el cigüeñal. Los juegos de cojinetes trimetal ACL Race Series y King Racing aquí presentados los sustituyen en los motores preparados.
Los cojinetes de bancada trimetal
El cojinete trimetal combina tres capas con funciones complementarias: un dorso de acero que aporta la resistencia mecánica, una capa intermedia de cobre-plomo que absorbe las cargas elevadas y una capa de deslizamiento antifricción que preserva el apoyo de bancada. El juego completo incluye 14 semicojinetes, siete pares para siete bancadas. Los semicojinetes superiores e inferiores son diferentes: cada uno se monta en su lugar.
Un bimetal de aluminio, previsto para cargas bajas o medias, se queda en torno a 8 000 psi; un trimetal de rendimiento aguanta hasta 12 000 psi, un 50 % más de capacidad de carga. Gana así en resistencia y en vida útil en motores turbo, con compresor o de altas revoluciones.
Características técnicas
| Cojinetes ACL Ø muñón de bancada 59.971 / 59.990 mm Ø alojamiento 65.000 / 65.019 mm Anchura 20 mm | Cojinetes King Ø muñón de bancada 59.972 / 59.990 mm Ø alojamiento 65.001 / 65.019 mm Anchura 19.9 mm (par con pestaña: 24.9 mm) |

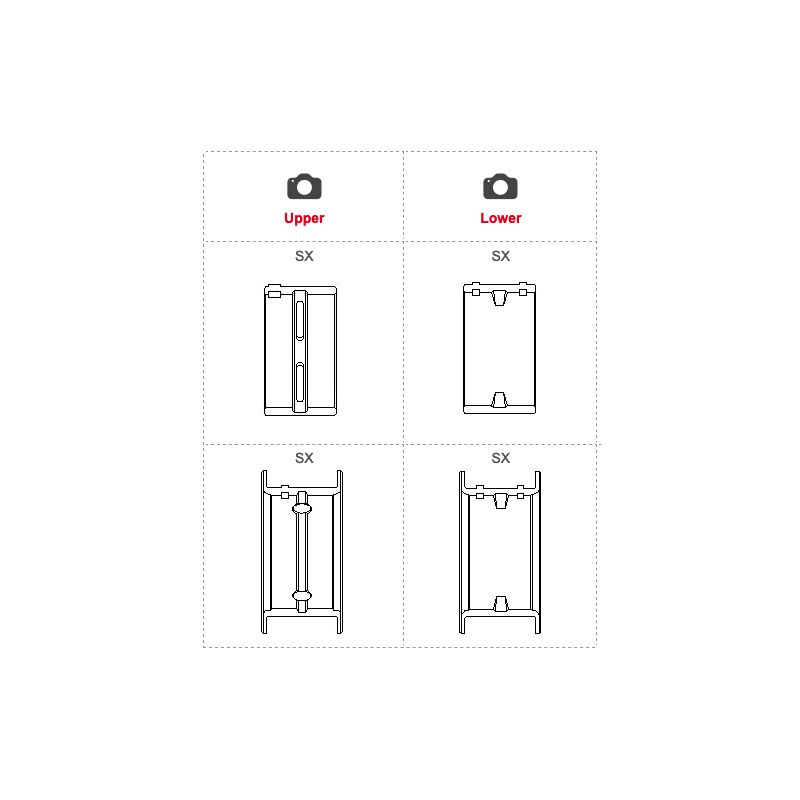

Nota del fabricante (ACL 7M1532H): juego semirranurado. La mitad inferior tiene 2 muescas.
| Referencia | Marca y tratamiento | Medida | Espesor de pared (mm) |
|---|---|---|---|
| 7M1532H-STD | ACL Race - Sin tratamiento | Estándar | 2.488 |
| 7M1532HX-STD | ACL Race - Sin tratamiento | Std, juego aumentado (HX) | 2.475 |
| 7M1532H-.025 | ACL Race - Sin tratamiento | +0.025 | 2.501 |
| 7M1532H-.25 | ACL Race - Sin tratamiento | +0.25 | 2.613 |
| 7M1532H-.50 | ACL Race - Sin tratamiento | +0.50 | 2.738 |
| MB7039XP | King Racing - Sin tratamiento | Estándar | 2.494 |
| MB7039XP STDX | King Racing - Sin tratamiento | Std, juego aumentado (STDX) | 2.481 |
| MB7039XP.026 | King Racing - Sin tratamiento | +0.026 | 2.507 |
| MB7039XP0.25 | King Racing - Sin tratamiento | +0.25 | 2.621 |
| MB7039XP0.5 | King Racing - Sin tratamiento | +0.50 | 2.748 |
| MB7039XPC | King Racing - pMaxKote | Estándar | 2.494 |
| MB7039XPC STDX | King Racing - pMaxKote | Std, juego aumentado (STDX) | 2.481 |
| MB7039XPC.026 | King Racing - pMaxKote | +0.026 | 2.507 |
| MB7039XPC0.25 | King Racing - pMaxKote | +0.25 | 2.621 |
| MB7039XPC0.5 | King Racing - pMaxKote | +0.50 | 2.748 |
Juego de funcionamiento
El juego de funcionamiento es el espacio que queda entre el cojinete y el apoyo de bancada, ocupado permanentemente por la película de aceite.
Con el motor en marcha, el apoyo de bancada no toca el cojinete: descansa sobre esta película de aceite, que soporta la carga. El juego fija el espesor de la película. Si es demasiado pequeño, dificulta la circulación del aceite, eleva la temperatura y expone al gripaje; si es demasiado grande, deja escapar el aceite, la película pierde sustentación y baja la presión de aceite. El juego adecuado concilia una lubricación suficiente y una película de aceite que sigue sosteniendo la carga.
| Medida / versión | Cuándo elegirla | ACL Race Series | King XP / XPC |
|---|---|---|---|
| Estándar (STD) | Muñón de origen, no rectificado | 0.061 a 0.073 mm | 0.060 mm - 0.073 mm |
| Juego aumentado (HX / STDX) | Juego más amplio: alto caudal de aceite, alto régimen | 0.086 a 0.098 mm | 0.085 mm - 0.098 mm |
| +0.025 / +0.026 mm | Muñón pulido | 0.061 a 0.073 mm | 0.060 mm - 0.073 mm |
| +0.25 mm | Muñón rectificado a 0.25 mm | 0.061 a 0.073 mm | 0.060 mm - 0.073 mm |
| +0.50 mm | Muñón rectificado a 0.50 mm | 0.061 a 0.073 mm | 0.060 mm - 0.073 mm |
Control en el montaje: coloque un hilo calibrado (Plastigauge) sobre el muñón, apriete el sombrerete de bancada al par prescrito (ver la tabla de pares más abajo) y compare el aplastamiento del hilo con la regla para leer el juego.

Pares de apriete de los tornillos de bancada
| Tornillería | Por par | Por alargamiento (galga) |
| Tornillos de origen (OEM), M20 | 60 Nm | |
| Tornillos de origen (OEM), M50, M52 (bloque de fundición), S50B30, S52B32 | 20 Nm + 50° | |
| Tornillos de origen (OEM), M52 (bloque de aluminio), M54 | 20 Nm + 70° | |
| Tornillos de origen (OEM), S54B32 | 25 Nm + 50° |
Guía técnica
Los cojinetes de bancada ACL y King aquí presentados son cojinetes trimetal destinados a la preparación de motores y a la competición. Soportan cargas muy superiores a las de un cojinete de serie y se ofrecen en varias cotas: la cota estándar, una cota +0.025 / +0.026 mm cuando el apoyo de bancada solo se ha pulido, cotas de rectificado de +0.25 y +0.50 mm y una versión HX / STDX con holgura aumentada para motores de altas revoluciones o que necesitan un gran caudal de aceite. Esta gama permite volver a montar un cigüeñal rectificado sin cambiar de serie y adaptar la holgura al aceite y al uso elegidos.
Las dos marcas
![]() |
Fundada en Australia en 1949, ACL Bearing Company diseña cojinetes de motor de alto rendimiento. Su gama Race Series reúne cojinetes trimetal de precisión, ofrecidos en numerosas cotas y montados en motores preparados de todo el mundo. |
![]() |
Fabricante israelí de cojinetes de motor de alto rendimiento desde los años sesenta, King Engine Bearings desarrolló la aleación trimetal pMax Black, pensada para cargas elevadas, y ofrece como opción el recubrimiento pMaxKote (versión XPC). |
Construcción y ventajas
| Criterio | ACL Race Series | King Racing |

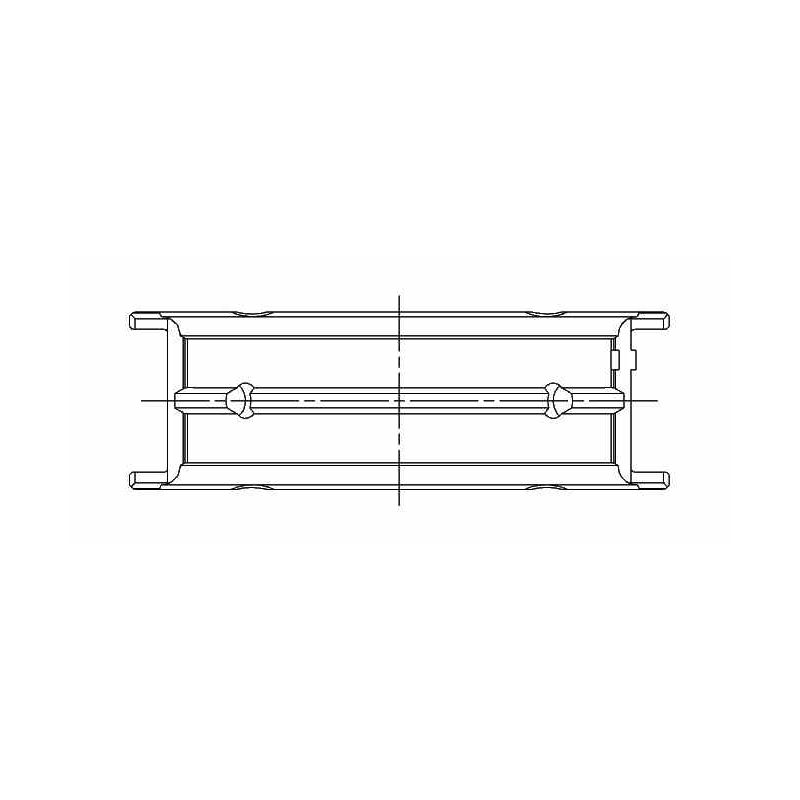

| Sección | ![]() |
![]() |
| Tipo | Cojinete trimetal de alto rendimiento | Cojinete trimetal de alto rendimiento |
| País de fabricación | Australia | Israel |
| Construcción | Trimetal: respaldo de acero, capa de cobre, superficie blanda | Trimetal: respaldo de acero, capa de cobre, superficie blanda |
| Aleación | Race Series (cobre-plomo) | pMax Black (cobre-plomo endurecido) |
| Recubrimiento protector | No | pMaxKote (opcional, versión XPC): recubrimiento polimérico en la superficie que limita el desgaste cuando baja la lubricación (arranques, película de aceite reducida). |
| Medidas disponibles | Estándar hasta +0.50 mm (+ juego aumentado HX) | Estándar hasta +0.50 mm (+ juego aumentado STDX) |
Compatibilidad de vehículos
Este juego de cojinetes de bancada es apto para todos los motores de seis cilindros BMW que comparten las mismas dimensiones de muñón de bancada y de alojamiento. Para el M20, este juego corresponde a los motores fabricados a partir de 1988.
| Marca | Modelo (chasis) | Código de motor | Potencia | Años |
|---|---|---|---|---|
| BMW | Serie 3 (E30) 320i | M20B20 | 125–129 CV | 1982–1993 |
| BMW | Serie 5 (E34) 520i | M20B20 | 129 CV | 1987–1990 |
| Bertone | Freeclimber 2.0 | M20B20 | 129 CV | 1990–1993 |
| Alpina | C1 (E30) 2.5 | M20B25 | 190 CV | 1986–1988 |
| Alpina | C2 (E30) 2.5 | M20B25 | 185 CV | 1985–1988 |
| BMW | Serie 3 (E30) 325i / 325iX | M20B25 | 170–192 CV | 1983–1993 |
| BMW | Serie 5 (E34) 525i | M20B25 | 170 CV | 1988–1990 |
| BMW | Z1 Roadster 2.5 | M20B25 | 170 CV | 1988–1991 |
| Alpina | B3 (E30) 2.7 | M20B27 | 204 CV | 1987–1992 |
| BMW | Serie 3 (E30) 325e | M20B27 | 122–129 CV | 1983–1988 |
| Bertone | Freeclimber 2.7 | M20B27 | 129 CV | 1991–1993 |
| BMW | Serie 3 (E36) 320i | M50B20 | 150 CV | 1991–1999 |
| BMW | Serie 5 (E34) 520i | M50B20 | 150 CV | 1990–1996 |
| BMW | Serie 3 (E36) 325i / 325is | M50B25 | 192 CV | 1990–1995 |
| BMW | Serie 5 (E34) 525i / 525iX | M50B25 | 192 CV | 1990–1996 |
| BMW | Serie 3 (E36/E46) 320i | M52B20 | 150 CV | 1995–2001 |
| BMW | Serie 5 (E39) 520i | M52B20 | 136–150 CV | 1996–2003 |
| BMW | Z3 Roadster (E36) 2.0i | M52B20 | 150 CV | 1999–2003 |
| BMW | Serie 3 (E36/E46) 323i / 323Ci / 323ti | M52B25 | 163–173 CV | 1995–2000 |
| BMW | Serie 5 (E39) 523i | M52B25 | 170 CV | 1995–2000 |
| BMW | Z3 Roadster (E36) 2.5 | M52B25 | 170 CV | 1998–2000 |
| Alpina | B3 (E46) 3.3 / 3.4S | M52B28 | 280–305 CV | 1999–2006 |
| Alpina | B10 (E39) 3.3 | M52B28 | 280 CV | 1999–2003 |
| BMW | Serie 3 (E36/E46) 328i / 328Ci | M52B28 | 193–196 CV | 1995–2000 |
| BMW | Serie 5 (E39) 528i | M52B28 | 193 CV | 1995–2000 |
| BMW | Serie 7 (E38) 728i / 728iL | M52B28 | 193 CV | 1995–2001 |
| BMW | Z3 (E36) 2.8i | M52B28 | 193 CV | 1996–2000 |
| Land Rover | Defender (L316) 2.8 4x4 | M52B28 | 190 CV | 1998–2003 |
| BMW | Serie 3 (E46) 320i / 320Ci | M54B22 | 163–170 CV | 2000–2007 |
| BMW | Serie 5 (E39/E60) 520i | M54B22 | 163–170 CV | 2000–2010 |
| BMW | Z3 Roadster (E36) 2.2i | M54B22 | 163–170 CV | 2000–2003 |
| BMW | Z4 Roadster (E85) 2.2i | M54B22 | 170 CV | 2003–2005 |
| BMW | Serie 3 (E46) 325i / 325xi / 325Ci / 325ti | M54B25 | 186–192 CV | 2000–2006 |
| BMW | Serie 5 (E39/E60/E61) 525i | M54B25 | 186–192 CV | 2000–2010 |
| BMW | X3 (E83) 2.5i | M54B25 | 186–192 CV | 2004–2006 |
| BMW | Z3 Roadster (E36) 2.5i | M54B25 | 192 CV | 2000–2002 |
| BMW | Z4 (E85/E86) 2.5i | M54B25 | 192 CV | 2002–2005 |
| BMW | Serie 3 (E46) 330i / 330xi / 330Ci | M54B30 | 228–231 CV | 2000–2006 |
| BMW | Serie 5 (E39/E60) 530i | M54B30 | 228–231 CV | 2000–2005 |
| BMW | Serie 7 (E65/E66) 730i / 730Li | M54B30 | 231 CV | 2003–2008 |
| BMW | X3 (E83) 3.0i / xDrive | M54B30 | 231 CV | 2003–2006 |
| BMW | X5 (E53) 3.0i | M54B30 | 231 CV | 2000–2006 |
| BMW | Z3 Roadster / Coupé (E36) 3.0i | M54B30 | 228–231 CV | 2000–2003 |
| BMW | Serie 3 (E36) M3 3.0 | S50B30 | 286 CV | 1994–1995 |
| BMW | Serie 3 Coupé (E36) M3 3.0 | S50B30 | 286–295 CV | 1992–1995 |
| BMW | Serie 3 Descapotable (E36) M3 3.0 | S50B30 | 286 CV | 1994–1995 |
| BMW | M3 (E36, mercado norteamericano) 3.0 | S50B30US | 239 CV | 1994–1995 |
| BMW | Serie 3 (E36) M3 3.2 | S50B32 | 321 CV | 1995–1998 |
| BMW | Serie 3 Coupé (E36) M3 3.2 | S50B32 | 321 CV | 1995–1998 |
| BMW | Serie 3 Descapotable (E36) M3 3.2 | S50B32 | 321 CV | 1996–1999 |
| BMW | Z3 Roadster (E36) M 3.2 | S50B32 | 321 CV | 1997–2000 |
| BMW | Z3 Coupé (E36) M 3.2 | S50B32 | 321 CV | 1998–2001 |
| BMW | M3 (E36, mercado norteamericano) 3.2 | S52B32US | 243 CV | 1996–1999 |
| BMW | Z3 M Coupé / Roadster (E36, mercado norteam.) 3.2 | S52B32US | 239–243 CV | 1998–2000 |
| BMW | Serie 3 Coupé (E46) M3 | S54B32 | 343 CV | 2000–2006 |
| BMW | Serie 3 Coupé (E46) M3 CSL | S54B32 | 360 CV | 2003 |
| BMW | Serie 3 Descapotable (E46) M3 | S54B32 | 343 CV | 2001–2006 |
| BMW | Z3 Roadster (E36) 3.2 i | S54B32 | 320 CV | 2000–2002 |
| BMW | Z3 Roadster (E36) M 3.2 | S54B32 | 325 CV | 2001–2003 |
| BMW | Z3 Coupé (E36) M | S54B32 | 320 CV | 2000–2002 |
| BMW | Z3 Coupé (E36) M | S54B32 | 325 CV | 2001–2003 |
| BMW | Z4 Roadster (E85) 3.2 | S54B32 | 320 CV | 2005–2007 |
| BMW | Z4 Roadster (E85) M | S54B32 | 343 CV | 2006–2008 |
| BMW | Z4 Coupé (E86) M | S54B32 | 320 CV | 2006–2008 |
| BMW | Z4 Coupé (E86) M | S54B32 | 343 CV | 2006–2008 |
Por qué cambiar los cojinetes
Un cojinete de bancada que falla no se estropea solo: marca el apoyo de bancada, reparte sus restos por el circuito de aceite y obliga como mínimo a rectificar el cigüeñal, cuando no daña también el bloque. En un motor preparado, un juego de cojinetes supone solo una fracción del coste de un rectificado, y aún menos del de un motor por rehacer: es la pieza más barata de la línea de cigüeñal y aquella cuyo fallo cuesta más.
-
