Kit muelles válvula reforzados BMW M50TU M52 M54

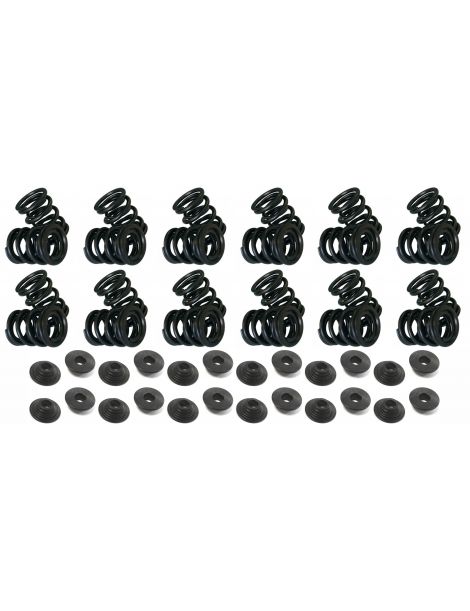

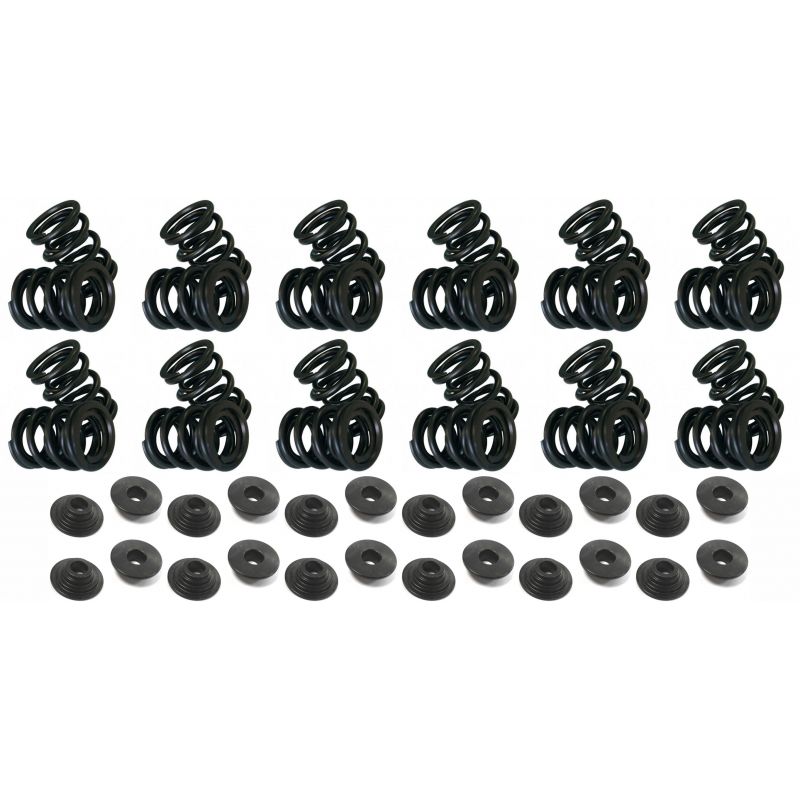

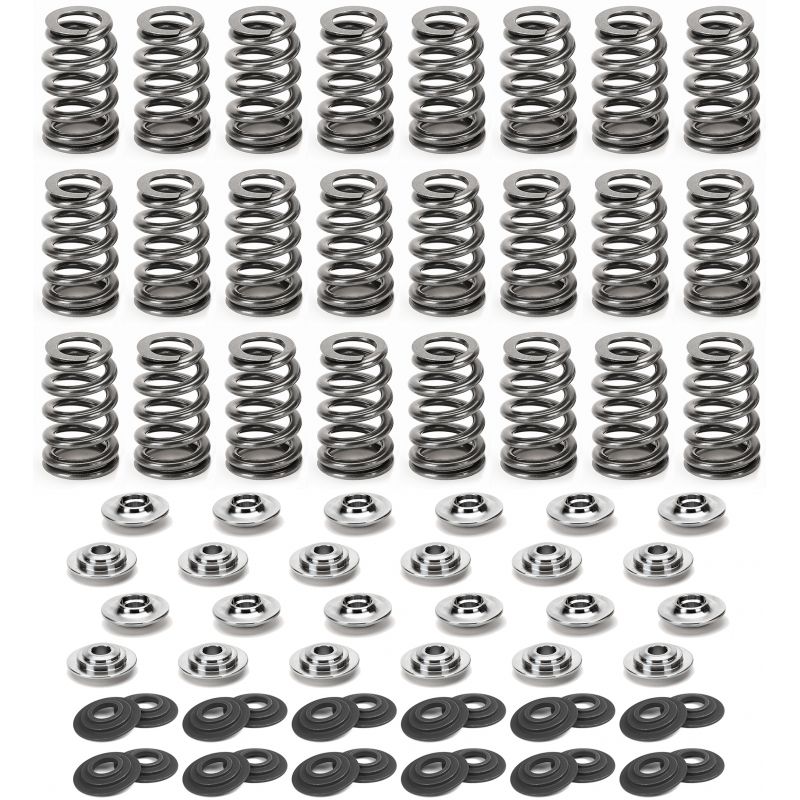

Kit de 24 muelles de válvula reforzados para BMW M50 VANOS, M52 y M54.
- Marcas: CATCAMS, SUPERTECH, FERREA
- Motores: M50TU, M52, M54, S50B30US, S52B32US
- Muelles: simples o dobles
- Contenido: muelles, copelas superiores, asientos de muelle según el kit
Motores BMW afectados
Este kit está destinado a los seis cilindros en línea BMW de gasolina con 24 válvulas y vástago de 6 mm: el M50 en sus versiones con VANOS (M50B20TU y M50B25TU, a partir de septiembre de 1992), el M52 de 2,0, 2,5 y 2,8 litros, el M52TU y después el M54 de 2,2, 2,5 y 3,0 litros. Se encuentran bajo el capó de los Serie 3 E36 y E46, los Serie 5 E34, E39 y E60, los Serie 7 E38 y E65, así como de los Z3, Z4, X3 y X5.
Cada válvula se cierra mediante un muelle simple, referencia BMW 11 34 7 504 268 (sustituye a la original 11 34 1 738 488 del M50TU), apoyado en un asiento de muelle 11 34 1 735 254 y sujeto por una copela superior y chavetas de 3 ranuras.
Kits de muelles de válvula reforzados CATCAMS, SUPERTECH y FERREA
El muelle de válvula cierra la válvula y la mantiene en contacto con la leva. A alto régimen, la inercia de la válvula aumenta: si el muelle no tiene suficiente carga, la válvula deja de seguir el perfil de la leva, rebota en su asiento y puede tocar el pistón. Es el flotamiento de válvulas, el primer límite de un motor al que se le aumenta el régimen o la alzada.
Frente al muelle original (unos 245 N en el asiento y 588 N a 10 mm de alzada), un kit reforzado aumenta la carga en el asiento entre un 22 y un 71 % para mantener la válvula bajo control: 343 N para el kit CATCAMS, hasta 418 N en el asiento y 930 N a 10 mm de alzada para el kit SUPERTECH de 94 lbs. Los kits SUPERTECH y FERREA combinan muelles dobles con copelas de titanio, un 40 % más ligeras que una copela de acero según FERREA: menos masa en movimiento para la misma carga. El kit CATCAMS mantiene un muelle simple y una copela específica, para un refuerzo cercano al montaje original.
Características técnicas de los kits de muelles
| Referencia | Marca | Muelles | Ø exterior / interior | Carga en asiento | Carga en alzada | Rigidez | Alzada máx. | Contenido del kit |
|---|---|---|---|---|---|---|---|---|
| PAC-S99843*24+99468/S*24 | CATCAMS | Simples | Ext. 30,1 mm | 343 N a 37,5 mm | 932 N a 14,0 mm | 24 muelles, 24 copelas superiores | ||
| SPRK-H100DR-BM | SUPERTECH | Dobles 67 lbs | Ext. 30,2 / 22,2 mm Int. 22,2 / 16,8 mm |
298 N a 35,7 mm | 854 N a 10 mm | 57,4 N/mm | 13,5 mm | 24 muelles, 24 copelas superiores de titanio, 24 asientos de muelle |
| SPRK-H1000D-BM | SUPERTECH | Dobles 80 lbs | Ext. 29,7 / 21,9 mm Int. 20,5 / 15,5 mm |
356 N a 35,7 mm | 867 N a 10 mm | 51,2 N/mm | 12,7 mm | 24 muelles, 24 copelas superiores de titanio, 24 asientos de muelle |
| SPRK-H1005D-BM | SUPERTECH | Dobles 94 lbs | Ext. 29,7 / 21,9 mm Int. 20,5 / 15,5 mm |
418 N a 35,7 mm | 930 N a 10 mm | 51,2 N/mm | 12,5 mm | 24 muelles, 24 copelas superiores de titanio, 24 asientos de muelle |
| KT4041 | FERREA | Dobles | Ext. 29,5 / 22,8 mm Int. 22,8 / 17,1 mm |
356 N a 36,0 mm | 801 N a 10 mm | 44,5 N/mm | 14,0 mm | 24 muelles, 24 copelas superiores de titanio, 24 asientos de muelle |
Montaje de los kits de muelles
| Elemento | Original BMW | Kit de muelles reforzados |
|---|---|---|
| Muelle | 11 34 7 504 268, simple (sustituye a 11 34 1 738 488 en el M50TU) | Específico del kit |
| Copela superior | 11 34 1 432 453 (M52, M54) / 11 34 1 724 991 (M50) | Específico del kit |
| Asiento de muelle | 11 34 1 735 254 (M50TU, M52, M54) / 11 34 1 403 612 (S50B30US, S52B32US) | Específico del kit: SEAT-BM60 (SUPERTECH), SL1021 (FERREA), original conservado (CATCAMS) |
| Chavetas | 11 34 1 461 405 (3 ranuras) | Originales o KPR-VW6-T |
FERREA KT4041: el muelle S10049 requiere la copela superior de titanio E11025 y el asiento de muelle SL1021 incluidos en el kit, el asiento de muelle original se elimina.
La altura de montaje es la distancia entre el asiento de muelle y la copela superior con la válvula cerrada. Cada fabricante indica la carga en el asiento para su propia altura de montaje; si esta altura aumenta, por ejemplo tras rectificar los asientos de válvula, la carga baja, por cada milímetro, el valor de la rigidez del muelle (ver la tabla de características).
| CATCAMS | SUPERTECH | FERREA | |
|---|---|---|---|
| Altura de montaje | 37,5 mm | 35,7 mm | 36,0 mm |
| Carga en el asiento a esta altura | 343 N | 298 / 356 / 418 N | 356 N |
Guía técnica
Las marcas propuestas
| SUPERTECH, con sede en San José (California), fabrica desde hace más de 30 años piezas de distribución de competición. Sus muelles se enrollan con alambre de cromo-silicio-vanadio de altísima pureza y sus copelas se mecanizan en titanio de calidad militar, controlados por ultrasonidos, rayos X y láser. | |
| FERREA Racing Components, fundada en 1978 en Florida por dos preparadores argentinos, Horacio Ferrea y Daniel Urrutia, fabrica internamente toda su distribución, de las válvulas a los muelles, taqués y balancines. Sus piezas corren en NASCAR, en dragster y en circuito. | |
| CATCAMS (Cat Cams N.V.) es un fabricante belga de árboles de levas y distribución de reputación mundial, equipado con una rectificadora de control numérico capaz de tallar levas inclinadas. Sus muelles y copelas completan sus árboles de levas, que han corrido en el BTCC y en las 24 Horas de Le Mans. |
Cómo elegir
Un kit reforzado mantiene la válvula en contacto con la leva cuando sube el régimen: puede subir el régimen, montar un árbol de levas más agresivo o un turbo sin flotamiento de válvulas. A 10 mm de alzada, los kits SUPERTECH y FERREA ofrecen entre un 36 y un 58 % más de carga que el muelle original. Único límite: la alzada de su árbol de levas debe quedar por debajo de la alzada máxima del kit, de 12,5 a 14,0 mm según el modelo.
| Criterio | Lo esencial |
|---|---|
| Elegir la carga | Los valores 67, 80 y 94 lbs de los kits SUPERTECH son la carga en el asiento en libras (298, 356 y 418 N). La carga se elige según tres criterios: la alzada del árbol de levas, el régimen buscado y la presión de sobrealimentación. Cuanto más altos sean, más alta debe ser la carga, sin superar la alzada máxima del kit. Pero no más de lo necesario: un muelle demasiado firme desgasta las levas y puede aplastar los taqués hidráulicos originales. FERREA clasifica su muelle en su gama « Dual Spring - Turbo »; para las cargas más altas, CATCAMS ofrece taqués mecánicos para el M50, el M52 y el M54B30. |
| Muelle simple o doble | Simple (CATCAMS): arquitectura original. Doble (SUPERTECH, FERREA): dos muelles encajados que se reparten la carga y amortiguan mutuamente sus vibraciones. |
Cuándo se necesitan muelles reforzados
- Montaje de árboles de levas con mayor alzada
- Régimen máximo aumentado
- Instalación de un turbo o compresor
- Reparación de culata en un motor de circuito, drift o rally
- Muelles originales fatigados o flotamiento de válvulas a alto régimen
Compatibilidad de vehículos
| Modelo | Código de motor | Potencia | Años |
|---|---|---|---|
| 320i (E36) | M50B20TU | 150 CV | 1992-1995 |
| 520i 24V (E34) | M50B20TU | 150 CV | 1992-1996 |
| 325i / 325is (E36) | M50B25TU | 192 CV | 1992-1995 |
| 525i / 525iX (E34) | M50B25TU | 192 CV | 1992-1996 |
| 320i (E36) | M52B20 | 150 CV | 1995-1999 |
| 520i (E39) | M52B20 / M52TU B20 | 136-150 CV | 1996-2003 |
| 320i / 320Ci (E46) | M52TU B20 | 150 CV | 1998-2001 |
| Z3 2.0 (E36) | M52TU B20 | 150 CV | 1999-2003 |
| 323i / 323ti Compact (E36) | M52B25 | 163-170 CV | 1995-2000 |
| 523i (E39) | M52B25 / M52TU B25 | 163-170 CV | 1995-2000 |
| 323i / 323Ci (E46) | M52TU B25 | 163-170 CV | 1998-2000 |
| Z3 2.3 (E36) | M52TU B25 | 170 CV | 1998-2000 |
| 328i (E36) | M52B28 | 193 CV | 1995-1999 |
| 528i (E39) | M52B28 / M52TU B28 | 193 CV | 1995-2000 |
| 728i / 728iL (E38) | M52B28 / M52TU B28 | 193 CV | 1995-2001 |
| Z3 2.8 (E36) | M52B28 / M52TU B28 | 193 CV | 1996-2000 |
| 328i / 328Ci (E46) | M52TU B28 | 193-196 CV | 1998-2000 |
| 320i / 320Ci (E46) | M54B22 | 163-170 CV | 2000-2006 |
| 520i (E39 / E60) | M54B22 | 163-170 CV | 2000-2005 |
| Z3 2.2i (E36) / Z4 2.2i (E85) | M54B22 | 163-170 CV | 2000-2005 |
| 325i / 325xi / 325Ci / 325ti (E46) | M54B25 | 186-192 CV | 2000-2006 |
| 525i (E39 / E60 / E61) | M54B25 | 186-192 CV | 2000-2005 |
| Z3 2.5i / Z4 2.5i / X3 2.5i | M54B25 | 186-192 CV | 2000-2006 |
| 330i / 330xi / 330Ci (E46) | M54B30 | 228-231 CV | 2000-2006 |
| 530i (E39 / E60) | M54B30 | 228-231 CV | 2000-2005 |
| 730i / 730Li (E65 / E66) | M54B30 | 231 CV | 2003-2008 |
| Z3 3.0i / Z4 3.0i | M54B30 | 228-231 CV | 2000-2005 |
| X3 3.0i (E83) / X5 3.0i (E53) | M54B30 | 228-231 CV | 2000-2006 |
| M3 (E36) 3.0 US | S50B30US | 239 CV | 1994-1995 |
| M3 (E36) 3.2 US | S52B32US | 243 CV | 1996-1999 |
| Z3 M 3.2 US | S52B32US | 239-243 CV | 1998-2000 |
Referencia OEM (muelle de válvula): 11 34 7 504 268 (M50TU, M52, M52TU, M54; sustituye a 11 34 1 738 488 en el M50TU); 11 34 1 403 709 (S50B30US, S52B32US)
Piense en las válvulas
Una culata reparada con muelles reforzados se monta preferentemente con válvulas nuevas tanto en admisión como en escape. Ofrecemos las válvulas correspondientes a estos motores:
| Válvulas de admisión BMW M50B25TU M52 M54 → |
| Válvulas de escape BMW M50B25TU M52 M54 → |
-
