Versterkte klepverenset BMW M50TU M52 M54

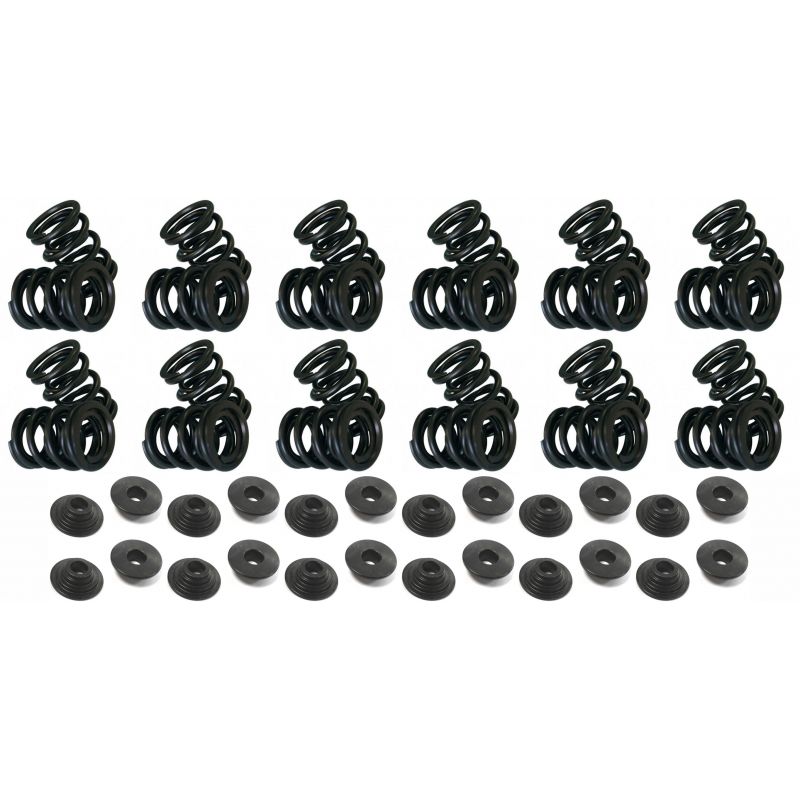

Set van 24 versterkte klepveren voor BMW M50 VANOS, M52 en M54.
- Merken: CATCAMS, SUPERTECH, FERREA
- Motoren: M50TU, M52, M54, S50B30US, S52B32US
- Veren: enkel of dubbel
- Inhoud: veren, veerschotels en veerzittingen volgens set
Betreffende BMW motoren
Deze kit is bestemd voor de BMW zescilinder lijnbenzinemotoren met 24 kleppen en een klepsteel van 6 mm: de M50 in de versies met VANOS (M50B20TU en M50B25TU, vanaf september 1992), de M52 in 2,0, 2,5 en 2,8 liter, de M52TU en daarna de M54 in 2,2, 2,5 en 3,0 liter. Ze zitten onder de motorkap van de 3 Serie E36 en E46, de 5 Serie E34, E39 en E60, de 7 Serie E38 en E65, en ook van de Z3, Z4, X3 en X5.
Elke klep wordt gesloten door een enkele veer, BMW onderdeelnummer 11 34 7 504 268 (vervangt het originele 11 34 1 738 488 van de M50TU), op een veerzitting 11 34 1 735 254 en vastgehouden door een bovenste veerschotel en klepspieën met 3 groeven.
Versterkte klepverensets van CATCAMS, SUPERTECH en FERREA
De klepveer sluit de klep en houdt haar in contact met de nok. Bij hoge toerentallen neemt de traagheid van de klep toe: heeft de veer te weinig kracht, dan volgt de klep het nokprofiel niet meer, stuitert op haar zitting en kan de zuiger raken. Dat is klepzweven, de eerste grens van een motor waarvan het toerental of de klepheffing wordt verhoogd.
Tegenover de originele veer (ongeveer 245 N op de zitting en 588 N bij 10 mm heffing) verhoogt een versterkte set de kracht op de zitting met 22 tot 71 % om de klep onder controle te houden: 343 N voor de CATCAMS set, tot 418 N op de zitting en 930 N bij 10 mm heffing voor de SUPERTECH set van 94 lbs. De sets van SUPERTECH en FERREA combineren dubbele veren met titanium veerschotels, volgens FERREA 40 % lichter dan een stalen schotel: minder bewegende massa voor dezelfde kracht. De CATCAMS set behoudt een enkele veer en een eigen veerschotel, voor een versterking dicht bij de originele montage.
Technische kenmerken van de klepverensets
| Referentie | Merk | Veren | Ø buiten / binnen | Seat pressure | Open pressure | Rate | Max lift | Inhoud set |
|---|---|---|---|---|---|---|---|---|

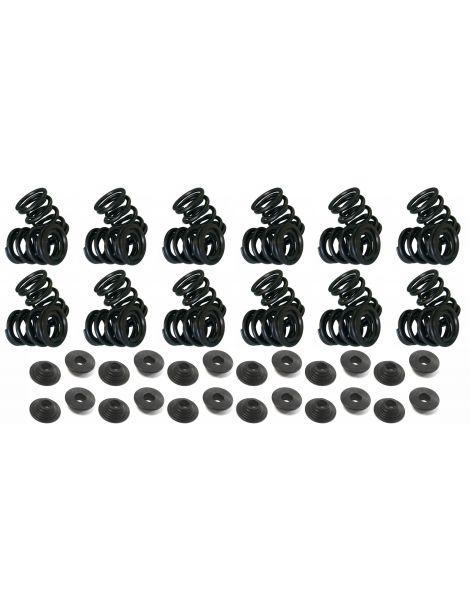

| PAC-S99843*24+99468/S*24 | CATCAMS | Enkel | Buiten 30,1 mm | 343 N bij 37,5 mm | 932 N bij 14,0 mm | 24 veren, 24 bovenste veerschotels | ||

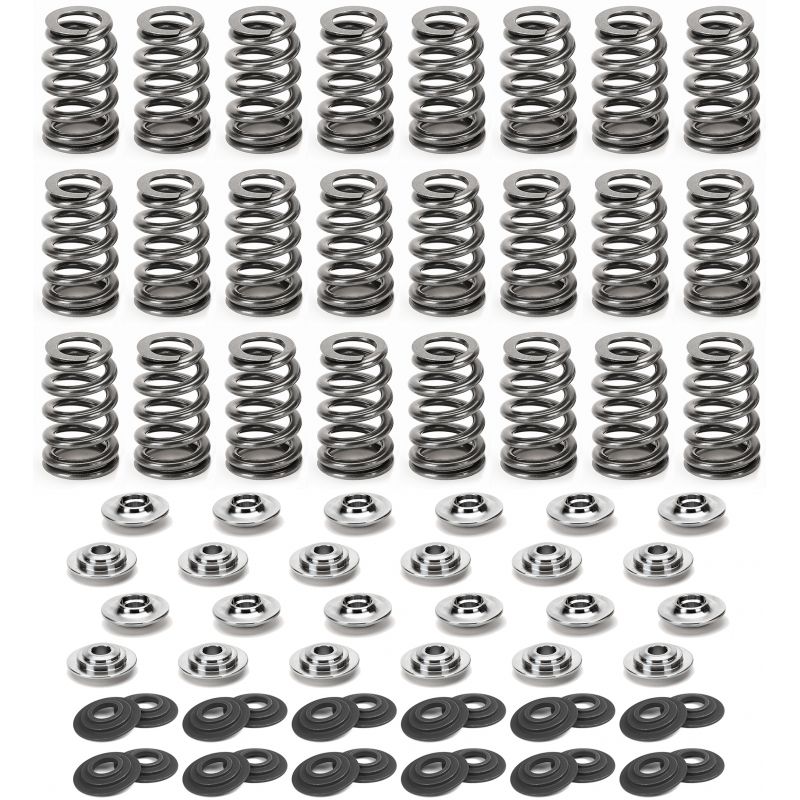

| SPRK-H100DR-BM | SUPERTECH | Dubbel 67 lbs | Buiten 30,2 / 22,2 mm Binnen 22,2 / 16,8 mm |
298 N bij 35,7 mm | 854 N bij 10 mm | 57,4 N/mm | 13,5 mm | 24 veren, 24 titanium bovenste veerschotels, 24 veerzittingen |
| SPRK-H1000D-BM | SUPERTECH | Dubbel 80 lbs | Buiten 29,7 / 21,9 mm Binnen 20,5 / 15,5 mm |
356 N bij 35,7 mm | 867 N bij 10 mm | 51,2 N/mm | 12,7 mm | 24 veren, 24 titanium bovenste veerschotels, 24 veerzittingen |
| SPRK-H1005D-BM | SUPERTECH | Dubbel 94 lbs | Buiten 29,7 / 21,9 mm Binnen 20,5 / 15,5 mm |
418 N bij 35,7 mm | 930 N bij 10 mm | 51,2 N/mm | 12,5 mm | 24 veren, 24 titanium bovenste veerschotels, 24 veerzittingen |
| KT4041 | FERREA | Dubbel | Buiten 29,5 / 22,8 mm Binnen 22,8 / 17,1 mm |
356 N bij 36,0 mm | 801 N bij 10 mm | 44,5 N/mm | 14,0 mm | 24 veren, 24 titanium bovenste veerschotels, 24 veerzittingen |
Montage van de klepverensets
| Onderdeel | BMW origineel | Versterkte veerset |
|---|---|---|
| Veer | 11 34 7 504 268, enkel (vervangt 11 34 1 738 488 op de M50TU) | Specifiek voor de set |
| Bovenste veerschotel | 11 34 1 432 453 (M52, M54) / 11 34 1 724 991 (M50) | Specifiek voor de set |
| Veerzitting | 11 34 1 735 254 (M50TU, M52, M54) / 11 34 1 403 612 (S50B30US, S52B32US) | Specifiek voor de set: SEAT-BM60 (SUPERTECH), SL1021 (FERREA), origineel behouden (CATCAMS) |
| Klepspieën | 11 34 1 461 405 (3 groeven) | Origineel of KPR-VW6-T |
FERREA KT4041: de veer S10049 vereist de titanium bovenste veerschotel E11025 en de veerzitting SL1021 uit de set, de originele veerzitting vervalt.
De inbouwhoogte is de afstand tussen de veerzitting en de bovenste veerschotel bij gesloten klep. Elke fabrikant geeft de kracht op de zitting op bij zijn eigen inbouwhoogte; neemt deze hoogte toe, bijvoorbeeld na het nafrezen van de klepzittingen, dan daalt de kracht per millimeter met de waarde van de veerstijfheid (zie de tabel met technische kenmerken).
| CATCAMS | SUPERTECH | FERREA | |
|---|---|---|---|
| Installed height | 37,5 mm | 35,7 mm | 36,0 mm |
| Seat pressure at this height | 343 N | 298 / 356 / 418 N | 356 N |
Technische gids
Onze merken
| SUPERTECH, gevestigd in San Jose, Californië, maakt al meer dan 30 jaar klepbedieningsonderdelen voor de racerij. Zijn veren worden gewikkeld uit chroom-silicium-vanadiumdraad van zeer hoge zuiverheid en zijn veerschotels gefreesd uit titanium van militaire kwaliteit, gecontroleerd met ultrasoon, röntgen en laser. | |
| FERREA Racing Components, in 1978 in Florida opgericht door twee Argentijnse motorenbouwers, Horacio Ferrea en Daniel Urrutia, maakt zijn volledige klepbediening in eigen huis, van kleppen tot veren, klepstoters en tuimelaars. Zijn onderdelen racen in NASCAR, dragrace en op het circuit. | |
| CATCAMS (Cat Cams N.V.) is een Belgische fabrikant van nokkenassen en klepbediening met wereldfaam, uitgerust met een CNC-slijpmachine die schuine nokken kan slijpen. Zijn veren en veerschotels vullen zijn nokkenassen aan, die in de BTCC en de 24 Uur van Le Mans hebben gereden. |
Hoe kiezen
Een versterkte set houdt de klep in contact met de nok wanneer het toerental stijgt: u kunt het toerental verhogen, een scherpere nokkenas of een turbo monteren zonder klepzweven. Bij 10 mm heffing leveren de sets van SUPERTECH en FERREA 36 tot 58 % meer kracht dan de originele veer. Enige grens: de heffing van uw nokkenas moet onder de maximale heffing van de set blijven, van 12,5 tot 14,0 mm naargelang het model.
| Criterium | Om te onthouden |
|---|---|
| De kracht kiezen | De waarden 67, 80 en 94 lbs van de SUPERTECH sets zijn de kracht op de zitting in pond (298, 356 en 418 N). De kracht wordt gekozen op drie criteria: de heffing van de nokkenas, het beoogde toerental en de turbodruk. Hoe hoger die zijn, hoe hoger de kracht moet zijn, binnen de maximale heffing van de set. Maar niet meer dan nodig: een te stijve veer slijt de nokken en kan de originele hydraulische klepstoters indrukken. FERREA rangschikt zijn veer in zijn reeks « Dual Spring - Turbo »; voor de hoogste krachten biedt CATCAMS mechanische klepstoters aan voor de M50, M52 en M54B30. |
| Enkele of dubbele veer | Enkel (CATCAMS): originele opbouw. Dubbel (SUPERTECH, FERREA): twee in elkaar geplaatste veren die de kracht delen en elkaars trillingen dempen. |
Wanneer versterkte klepveren nodig worden
- Montage van nokkenassen met meer klepheffing
- Verhoogd maximaal toerental
- Toevoeging van een turbo of compressor
- Revisie van de cilinderkop van een circuit-, drift- of rallymotor
- Vermoeide originele veren of klepzweven bij hoge toerentallen
Voertuigcompatibiliteit
| Model | Motorcode | Vermogen | Bouwjaren |
|---|---|---|---|
| 320i (E36) | M50B20TU | 150 pk | 1992-1995 |
| 520i 24V (E34) | M50B20TU | 150 pk | 1992-1996 |
| 325i / 325is (E36) | M50B25TU | 192 pk | 1992-1995 |
| 525i / 525iX (E34) | M50B25TU | 192 pk | 1992-1996 |
| 320i (E36) | M52B20 | 150 pk | 1995-1999 |
| 520i (E39) | M52B20 / M52TU B20 | 136-150 pk | 1996-2003 |
| 320i / 320Ci (E46) | M52TU B20 | 150 pk | 1998-2001 |
| Z3 2.0 (E36) | M52TU B20 | 150 pk | 1999-2003 |
| 323i / 323ti Compact (E36) | M52B25 | 163-170 pk | 1995-2000 |
| 523i (E39) | M52B25 / M52TU B25 | 163-170 pk | 1995-2000 |
| 323i / 323Ci (E46) | M52TU B25 | 163-170 pk | 1998-2000 |
| Z3 2.3 (E36) | M52TU B25 | 170 pk | 1998-2000 |
| 328i (E36) | M52B28 | 193 pk | 1995-1999 |
| 528i (E39) | M52B28 / M52TU B28 | 193 pk | 1995-2000 |
| 728i / 728iL (E38) | M52B28 / M52TU B28 | 193 pk | 1995-2001 |
| Z3 2.8 (E36) | M52B28 / M52TU B28 | 193 pk | 1996-2000 |
| 328i / 328Ci (E46) | M52TU B28 | 193-196 pk | 1998-2000 |
| 320i / 320Ci (E46) | M54B22 | 163-170 pk | 2000-2006 |
| 520i (E39 / E60) | M54B22 | 163-170 pk | 2000-2005 |
| Z3 2.2i (E36) / Z4 2.2i (E85) | M54B22 | 163-170 pk | 2000-2005 |
| 325i / 325xi / 325Ci / 325ti (E46) | M54B25 | 186-192 pk | 2000-2006 |
| 525i (E39 / E60 / E61) | M54B25 | 186-192 pk | 2000-2005 |
| Z3 2.5i / Z4 2.5i / X3 2.5i | M54B25 | 186-192 pk | 2000-2006 |
| 330i / 330xi / 330Ci (E46) | M54B30 | 228-231 pk | 2000-2006 |
| 530i (E39 / E60) | M54B30 | 228-231 pk | 2000-2005 |
| 730i / 730Li (E65 / E66) | M54B30 | 231 pk | 2003-2008 |
| Z3 3.0i / Z4 3.0i | M54B30 | 228-231 pk | 2000-2005 |
| X3 3.0i (E83) / X5 3.0i (E53) | M54B30 | 228-231 pk | 2000-2006 |
| M3 (E36) 3.0 US | S50B30US | 239 pk | 1994-1995 |
| M3 (E36) 3.2 US | S52B32US | 243 pk | 1996-1999 |
| Z3 M 3.2 US | S52B32US | 239-243 pk | 1998-2000 |
OEM-referentie (klepveer): 11 34 7 504 268 (M50TU, M52, M52TU, M54; vervangt 11 34 1 738 488 op de M50TU); 11 34 1 403 709 (S50B30US, S52B32US)
Denk ook aan de kleppen
Een cilinderkop die met versterkte veren wordt gereviseerd, wordt bij voorkeur gemonteerd met nieuwe inlaat- en uitlaatkleppen. Wij bieden de bijpassende kleppen voor deze motoren aan:
| Inlaatkleppen BMW M50B25TU M52 M54 → |
| Uitlaatkleppen BMW M50B25TU M52 M54 → |
-
