Trimetalen drijfstanglagers BMW M20 M50 M52 M54 Trimetalen drijfstanglagers BMW M20 M50 M52 M54 Trimetalen drijfstanglagers BMW M20 M50 M52 M54 Trimetalen drijfstanglagers BMW M20 M50 M52 M54

Trimetalen drijfstanglagers BMW M20 M50 M52 M54

€ 75,14 (incl. btw)
€ 83,48 (incl. btw) -10%

Set van 12 trimetalen drijfstanglagerhalfschalen voor BMW lijnzescilinder M20, M50, M52 en M54.

  • Merken en behandelingen: ACL Race en King Racing (optionele pMaxKote-coating)
  • Compatibiliteit: E30, E34, E36, E39, E46, E60, Z3, Z4
  • Motorcodes: M20, M50, M52, M54, S50B30US, S52B32US
  • Beschikbare maten: standaard tot +0.50 mm, versies met vergrote speling (HX / STDX)
6B1490H-STD
4 op voorraad in Frankrijk
955 op voorraad in Europa (levertijd 72 u)
Betalen in termijnen

De BMW zescilinders M20, M50, M52 en M54

De in 1977 geïntroduceerde M20 vormt het begin van BMW's compacte zes-in-lijn: gietijzeren blok, enkele bovenliggende nokkenas, twee ventielen per cilinder. In 1990 volgt de M50 met aluminium kop, dubbele nokkenas en vier ventielen, vanaf 1992 met variabele VANOS-nokkenasverstelling. Uit deze architectuur komen de M52, daarna de M52TU met dubbele VANOS en de M54 tot 3.0 liter, plus de Noord-Amerikaanse M3-motoren S50B30US en S52B32US. Alle hebben dezelfde drijfstangtapdiameter: één set lagers dekt de hele familie.

Vanaf de fabriek zijn deze motoren voorzien van Glyco drijfstanglagers, BMW-referentie 11 24 1 284 849 tot 854, geleverd als rood en blauw gegradeerde lagerhelften: BMW combineert twee verschillende graderingen op dezelfde drijfstang om de fabricagetoleranties van de tap op te vangen. Het zijn bimetalen lagers, een stalen rug met een aluminiumlegering, gedimensioneerd voor de belasting van een standaardmotor. Zodra vermogen, toerental of laaddruk toenemen, bereikt deze constructie haar grenzen.

Trimetalen drijfstanglagers

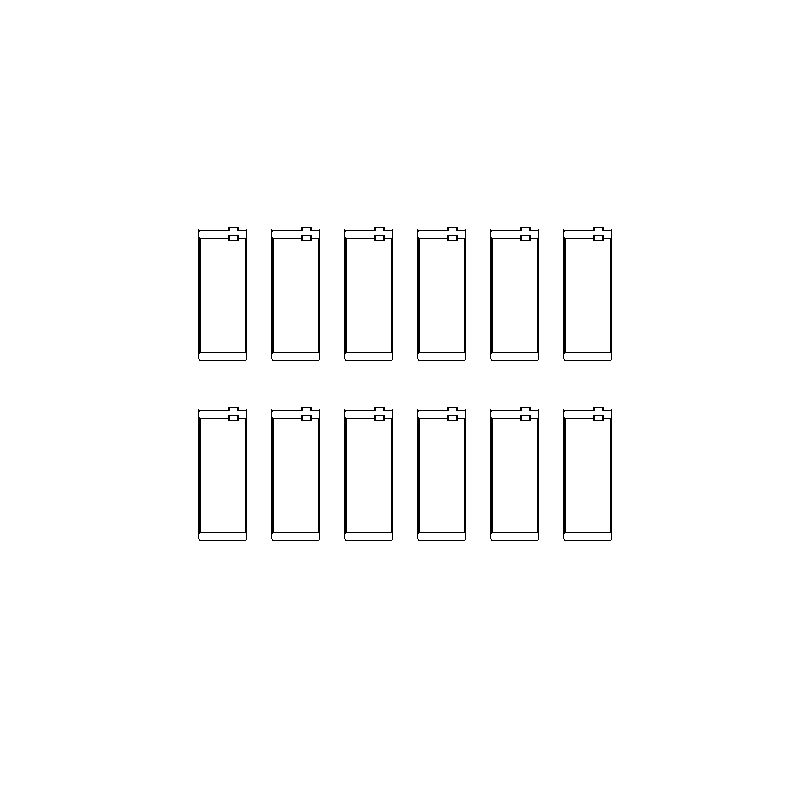

Een trimetalen lager bestaat uit drie lagen: een stalen rug, een tussenlaag van koper-lood met een hoge draagkracht en een antifrictie-glijlaag die de tap beschermt. De complete set bevat 12 lagerhelften, zes paren voor een zescilinder.

Het originele lager blijft beperkt tot een aluminiumlegering op een stalen rug, bedoeld voor lage tot gemiddelde belastingen, terwijl trimetaal is ontworpen voor hoge en langdurige belastingen: een aluminium bimetaal verdraagt ongeveer 8 000 psi, een performance-trimetaal tot 12 000 psi, oftewel 50 % meer. Vandaar een betere weerstand en een langere levensduur bij turbo-, compressor- en hoogtoerige motoren.

Technische specificaties

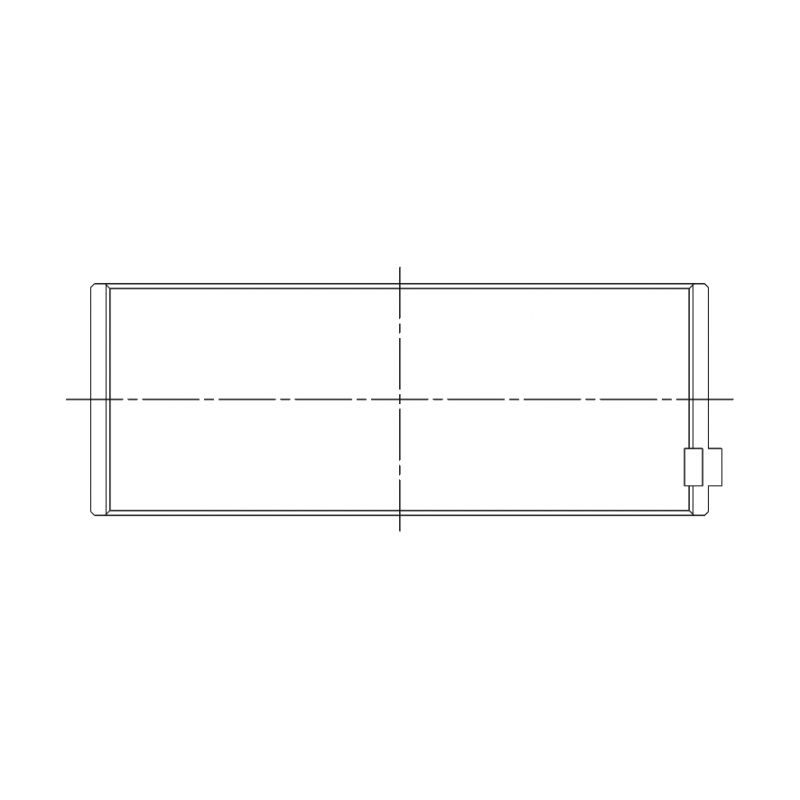

Inbouwmaten voor alle referenties gelijk
ACL / King lagers
Ø drijfstangtap 44.973 / 44.991 mm
Ø lagerhuis 48.000 / 48.016 mm
Breedte 18 mm
OEM-referentie
Ø drijfstangtap 44.975 / 44.991 mm
Ø lagerhuis 48.000 / 48.016 mm
ReferentieMerk en behandelingMaatWanddikte (mm)
OEM : 1.493
6B1490H-STD ACL Race - Zonder behandeling Standaard 1.490
6B1490HX-STD ACL Race - Zonder behandeling Std, vergrote speling (HX) 1.477
6B1490H-.025 ACL Race - Zonder behandeling +0.025 1.503
6B1490H-.25 ACL Race - Zonder behandeling +0.25 1.615
6B1490H-.50 ACL Race - Zonder behandeling +0.50 1.740
CR6640XP King Racing - Zonder behandeling Standaard 1.491
CR6640XP STDX King Racing - Zonder behandeling Std, vergrote speling (STDX) 1.478
CR6640XP0.25 King Racing - Zonder behandeling +0.25 1.618
CR6640XP0.5 King Racing - Zonder behandeling +0.50 1.745
CR6640XPC King Racing - pMaxKote Standaard 1.491
CR6640XPC STDX King Racing - pMaxKote Std, vergrote speling (STDX) 1.478
CR6640XPC.026 King Racing - pMaxKote +0.026 1.504
CR6640XPC0.25 King Racing - pMaxKote +0.25 1.618
CR6640XPC0.5 King Racing - pMaxKote +0.50 1.745

Bedrijfsspeling

De bedrijfsspeling is de ruimte tussen het lager en de tap waarin de oliefilm circuleert.

Tijdens bedrijf wrijft de drijfstangtap niet over het lager: hij draait op deze oliefilm, die de belasting draagt. De speling bepaalt de dikte van deze film: te krap stroomt de olie slecht, stijgt de temperatuur en neemt het risico op vastlopen toe; te ruim ontsnapt de olie, verliest de film draagkracht en daalt de oliedruk. De juiste speling is het evenwicht tussen voldoende smering en een goed in stand gehouden oliefilm.

Maat / uitvoeringWanneer kiezenACL Race SeriesKing XP / XPC
Standaard (STD) Originele tap, niet geslepen 0.049 tot 0.058 mm 0.045 mm - 0.055 mm
Vergrote speling (HX / STDX) Ruimere speling: hoge oliestroom, hoog toerental 0.074 tot 0.083 mm 0.070 mm - 0.080 mm
+0.025 / +0.026 mm Gepolijste tap 0.049 tot 0.058 mm 0.045 mm - 0.055 mm
+0.25 mm Tap geslepen op 0.25 mm 0.049 tot 0.058 mm 0.045 mm - 0.055 mm
+0.50 mm Tap geslepen op 0.50 mm 0.049 tot 0.058 mm 0.045 mm - 0.055 mm

Controle bij montage: leg een kalibreerdraad (Plastigauge) op de tap, draai de drijfstangkap op het voorgeschreven koppel aan (zie de koppeltabel hieronder) en vergelijk de platgedrukte draad met de meetlat om de speling af te lezen.

Plastigauge

Bestel de Plastigauge →

Aanhaalkoppels drijfstangbouten

Bouten Op koppel Op rek (meetklok)
Originele bouten (OEM), 24v M50/M52/M54 5 Nm + 20 Nm + 70°
Originele bouten (OEM), 12v M20 20 Nm + 70°
Gesmede drijfstang, ARP2000
(3/8″ × 38 mm)
61 Nm 0.140 tot 0.152 mm
Gesmede drijfstang, ARP L19
(3/8″ × 38 mm)
67.8 Nm 0.152 tot 0.165 mm

ARP raadt de rekmethode aan (meetklok).

Technische gids

De hier getoonde ACL- en King-drijfstanglagers zijn trimetalen lagers, ontworpen voor motorbouw en competitie. Vergeleken met een origineel lager verdragen ze veel hogere belastingen: ze verwerken meer vermogen, hoog toerental of de toevoeging van een turbo of compressor, daar waar een standaardlager snel zijn grens bereikt.

De twee merken

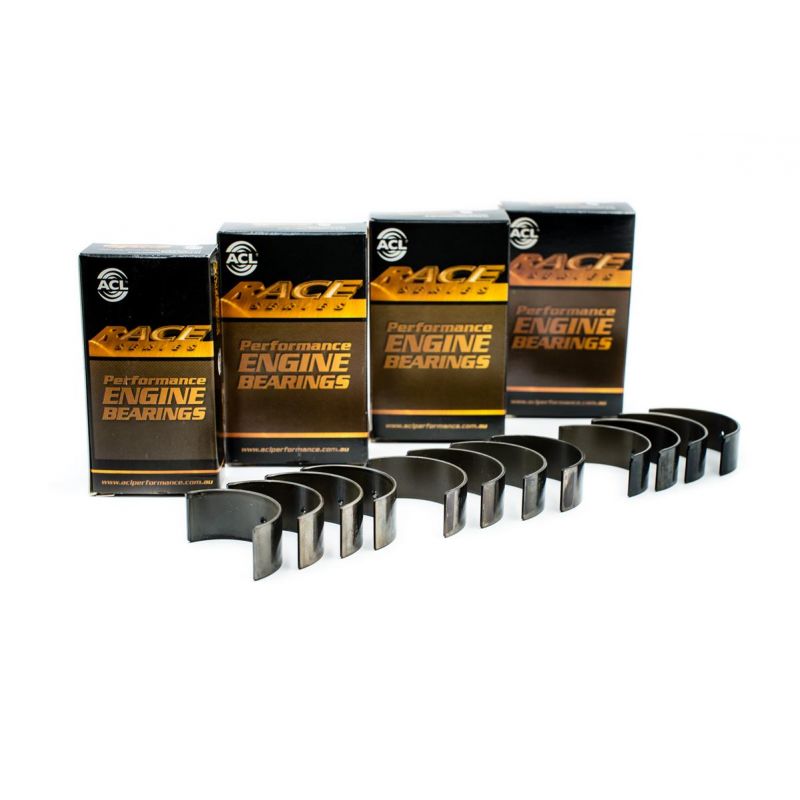

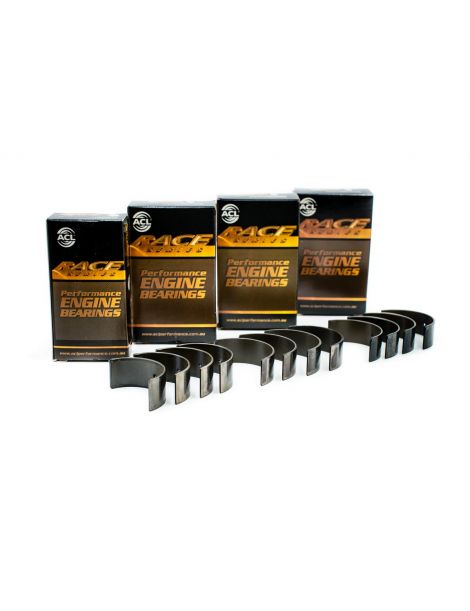

ACL ACL Bearing Company, een Australische fabrikant van hoogwaardige motorlagers sinds 1949, biedt met zijn Race Series-gamma nauwkeurige trimetalen lagers, verkrijgbaar in talrijke maten en beproefd op geprepareerde motoren wereldwijd.

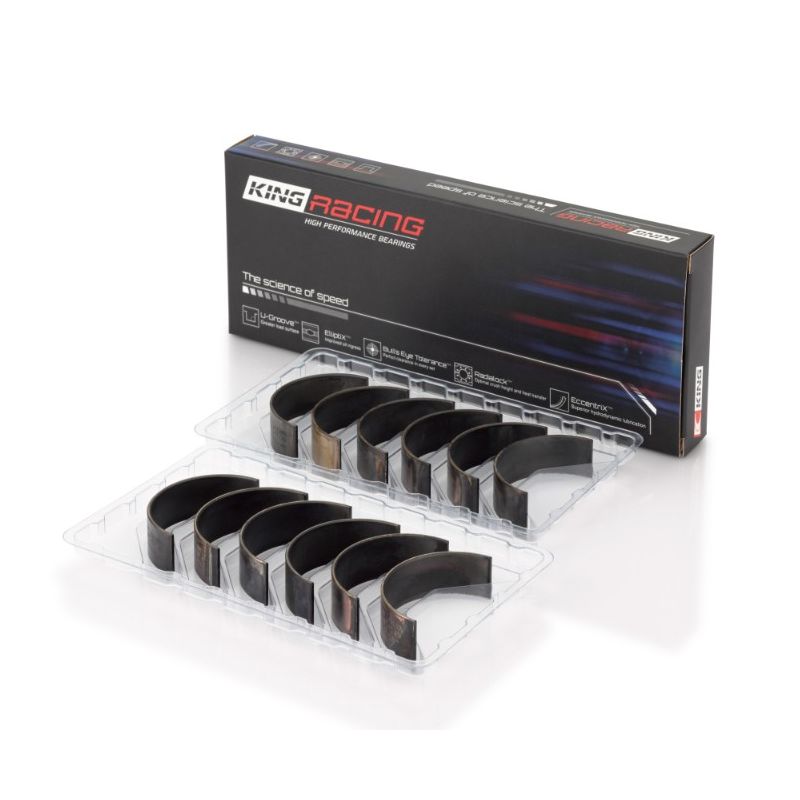

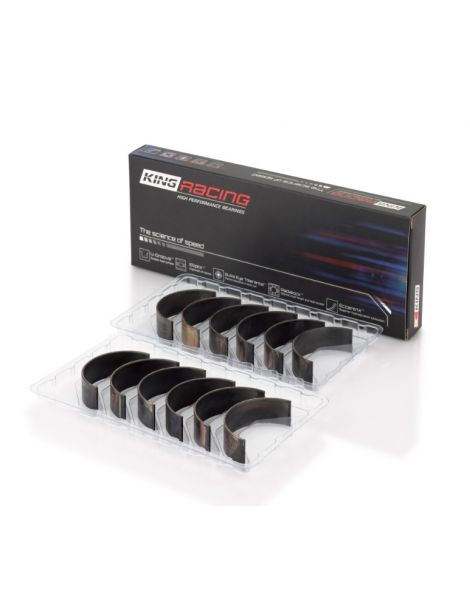

King Racing King Engine Bearings, een Israëlische fabrikant van hoogwaardige motorlagers sinds de jaren 1960, biedt met zijn trimetalen pMax Black-legering lagers ontworpen voor zware belastingen, met een pMaxKote-coating optioneel verkrijgbaar (XPC-versie).

Constructie en voordelen

Kenmerk ACL Race Series King Racing
Doorsnede Doorsnede van een ACL Race Series trimetalen lager Doorsnede van een King Racing trimetalen lager
Type Trimetalen lager voor hoge prestaties Trimetalen lager voor hoge prestaties
Land van fabricage Australië Israël
Constructie Trimetaal: stalen rug, koperlaag, zachte oppervlakte Trimetaal: stalen rug, koperlaag, zachte oppervlakte
Legering Race Series (koper-lood) pMax Black (gehard koper-lood)
Beschermende coating Nee pMaxKote (optioneel, XPC-versie): polymeercoating op het oppervlak die slijtage beperkt bij verminderde smering (koude starts, dunne oliefilm).
Beschikbare maten Standaard tot +0.50 mm (+ vergrote speling HX) Standaard tot +0.50 mm (+ vergrote speling STDX)

Voertuigcompatibiliteit

Deze drijfstanglagerset past op alle BMW zescilindermotoren met dezelfde drijfstangtapdiameter:

MerkModel (chassis)MotorcodeVermogenJaren
BMW 3 Serie (E21) 320/6 M20B20 122 pk 1977–1982
BMW 3 Serie (E30) 320i M20B20 125–129 pk 1982–1993
BMW 5 Serie (E12) 520/6 M20B20 122 pk 1976–1981
BMW 5 Serie (E28) 520i M20B20 125–150 pk 1981–1987
BMW 5 Serie (E34) 520i M20B20 129 pk 1987–1990
Bertone Freeclimber 2.0 M20B20 129 pk 1990–1993
Alpina C1 (E21/E30) 2.3 M20B23 170 pk 1980–1985
BMW 3 Serie (E21) 323i M20B23 143 pk 1978–1982
BMW 3 Serie (E30) 323i M20B23 139–150 pk 1982–1986
Alpina C1 (E30) 2.5 M20B25 190 pk 1986–1988
Alpina C2 (E30) 2.5 M20B25 185 pk 1985–1988
BMW 3 Serie (E30) 325i / 325iX M20B25 170–192 pk 1983–1993
BMW 5 Serie (E34) 525i M20B25 170 pk 1988–1990
BMW Z1 Roadster 2.5 M20B25 170 pk 1988–1991
Alpina B3 (E30) 2.7 M20B27 204 pk 1987–1992
Alpina C2 (E30) 2.7 M20B27 204–209 pk 1986–1987
BMW 3 Serie (E30) 325e M20B27 122–129 pk 1983–1988
BMW 5 Serie (E28) 525e M20B27 122–129 pk 1981–1987
Bertone Freeclimber 2.7 M20B27 129 pk 1991–1993
BMW 3 Serie (E36) 320i M50B20 150 pk 1991–1999
BMW 5 Serie (E34) 520i M50B20 150 pk 1990–1996
BMW 3 Serie (E36) 325i / 325is M50B25 192 pk 1990–1995
BMW 5 Serie (E34) 525i / 525iX M50B25 192 pk 1990–1996
BMW 3 Serie (E36/E46) 320i M52B20 150 pk 1995–2001
BMW 5 Serie (E39) 520i M52B20 136–150 pk 1996–2003
BMW Z3 Roadster (E36) 2.0i M52B20 150 pk 1999–2003
BMW 3 Serie (E36/E46) 323i / 323Ci / 323ti M52B25 163–173 pk 1995–2000
BMW 5 Serie (E39) 523i M52B25 170 pk 1995–2000
BMW Z3 Roadster (E36) 2.5 M52B25 170 pk 1998–2000
Alpina B3 (E46) 3.3 / 3.4S M52B28 280–305 pk 1999–2006
Alpina B10 (E39) 3.3 M52B28 280 pk 1999–2003
BMW 3 Serie (E36/E46) 328i / 328Ci M52B28 193–196 pk 1995–2000
BMW 5 Serie (E39) 528i M52B28 193 pk 1995–2000
BMW 7 Serie (E38) 728i / 728iL M52B28 193 pk 1995–2001
BMW Z3 (E36) 2.8i M52B28 193 pk 1996–2000
Land Rover Defender (L316) 2.8 4x4 M52B28 190 pk 1998–2003
BMW 3 Serie (E46) 320i / 320Ci M54B22 163–170 pk 2000–2007
BMW 5 Serie (E39/E60) 520i M54B22 163–170 pk 2000–2010
BMW Z3 Roadster (E36) 2.2i M54B22 163–170 pk 2000–2003
BMW Z4 Roadster (E85) 2.2i M54B22 170 pk 2003–2005
BMW 3 Serie (E46) 325i / 325xi / 325Ci / 325ti M54B25 186–192 pk 2000–2006
BMW 5 Serie (E39/E60/E61) 525i M54B25 186–192 pk 2000–2010
BMW X3 (E83) 2.5i M54B25 186–192 pk 2004–2006
BMW Z3 Roadster (E36) 2.5i M54B25 192 pk 2000–2002
BMW Z4 (E85/E86) 2.5i M54B25 192 pk 2002–2005
BMW 3 Serie (E46) 330i / 330xi / 330Ci M54B30 228–231 pk 2000–2006
BMW 5 Serie (E39/E60) 530i M54B30 228–231 pk 2000–2005
BMW 7 Serie (E65/E66) 730i / 730Li M54B30 231 pk 2003–2008
BMW X3 (E83) 3.0i / xDrive M54B30 231 pk 2003–2006
BMW X5 (E53) 3.0i M54B30 231 pk 2000–2006
BMW Z3 Roadster / Coupé (E36) 3.0i M54B30 228–231 pk 2000–2003
BMW M3 (E36, Noord-Amerikaanse markt) 3.0 S50B30US 239 pk 1994–1995
BMW M3 (E36, Noord-Amerikaanse markt) 3.2 S52B32US 243 pk 1996–1999
BMW Z3 M Coupé / Roadster (E36, Noord-Am. markt) 3.2 S52B32US 239–243 pk 1998–2000

Waarom de lagers vervangen

De lagers vervangen bij een opbouw of revisie beschermt tegen de duurste schade: een versleten drijfstanglager beschadigt de drijfstangtap, vervuilt het oliecircuit met deeltjes en dwingt minstens tot het slijpen van de krukas, of zelfs tot een nieuwe drijfstang en een nieuw blok. Tegenover die kosten weegt een nieuwe set weinig: het is het goedkoopste onderdeel van het drijfwerk, maar het onderdeel waarvan het falen het meest kost.
