Bronzine di biella trimetallo BMW M20 M50 M52 M54 Bronzine di biella trimetallo BMW M20 M50 M52 M54 Bronzine di biella trimetallo BMW M20 M50 M52 M54 Bronzine di biella trimetallo BMW M20 M50 M52 M54

Bronzine di biella trimetallo BMW M20 M50 M52 M54

75,14 € (Tasse incl.)
83,48 € (Tasse incl.) -10%

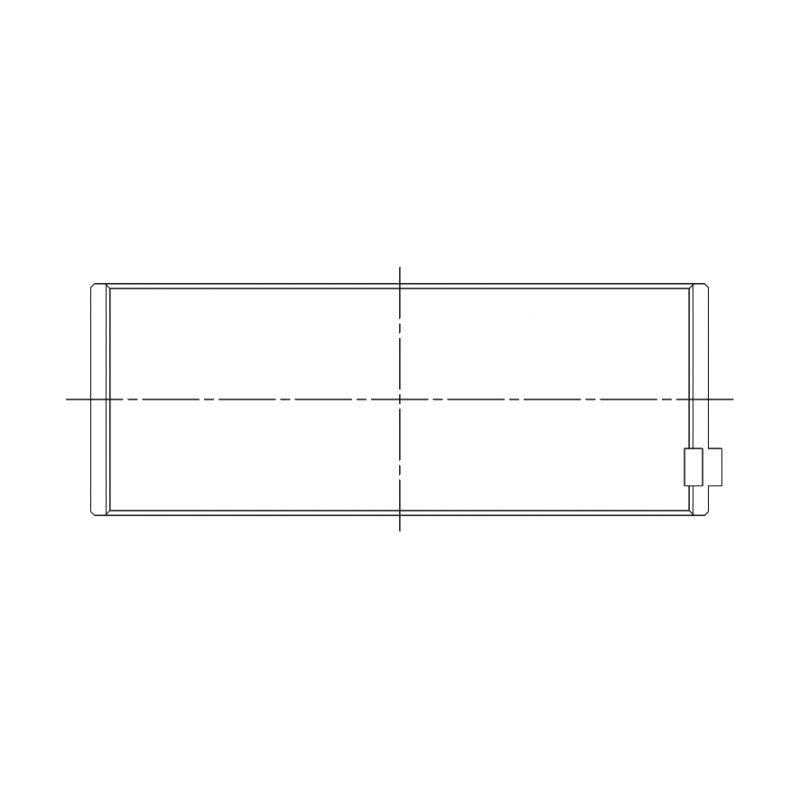

Kit di 12 semicuscinetti di biella trimetallo per BMW sei cilindri in linea M20, M50, M52 e M54.

  • Marchi e trattamenti: ACL Race e King Racing (rivestimento pMaxKote opzionale)
  • Compatibilità: E30, E34, E36, E39, E46, E60, Z3, Z4
  • Codici motore: M20, M50, M52, M54, S50B30US, S52B32US
  • Misure disponibili: da standard a +0.50 mm, versioni a gioco maggiorato (HX / STDX)
6B1490H-STD
4 disponibili in magazzino Francia
955 disponibili in magazzino Europa (consegna 72 h)
Paga a rate

I sei cilindri BMW M20, M50, M52 e M54

Lanciato nel 1977, l'M20 inaugura il sei cilindri in linea compatto di BMW: monoblocco in ghisa, albero a camme singolo in testa e due valvole per cilindro. Nel 1990 l'M50 gli succede con testata in alluminio, doppio albero a camme e quattro valvole, affiancati dalla fasatura variabile VANOS dal 1992. Da questa architettura nascono l'M52, poi l'M52TU a doppio VANOS e l'M54 fino a 3.0 litri, oltre alle M3 nordamericane S50B30US e S52B32US. Tutti condividono lo stesso diametro del perno di biella: un solo set di bronzine copre l'intera famiglia.

Di fabbrica, questi motori montano bronzine di biella Glyco, riferimento BMW 11 24 1 284 849 a 854, fornite in semibronzine graduate rosso e blu: BMW abbina due graduazioni diverse sulla stessa biella per assorbire le tolleranze di lavorazione del perno. Sono bronzine bimetalliche, un dorso in acciaio rivestito di una lega di alluminio, dimensionate per i carichi di un motore di serie. Appena aumentano potenza, regime o pressione di sovralimentazione, questa costruzione raggiunge i suoi limiti.

Le bronzine di biella trimetallo

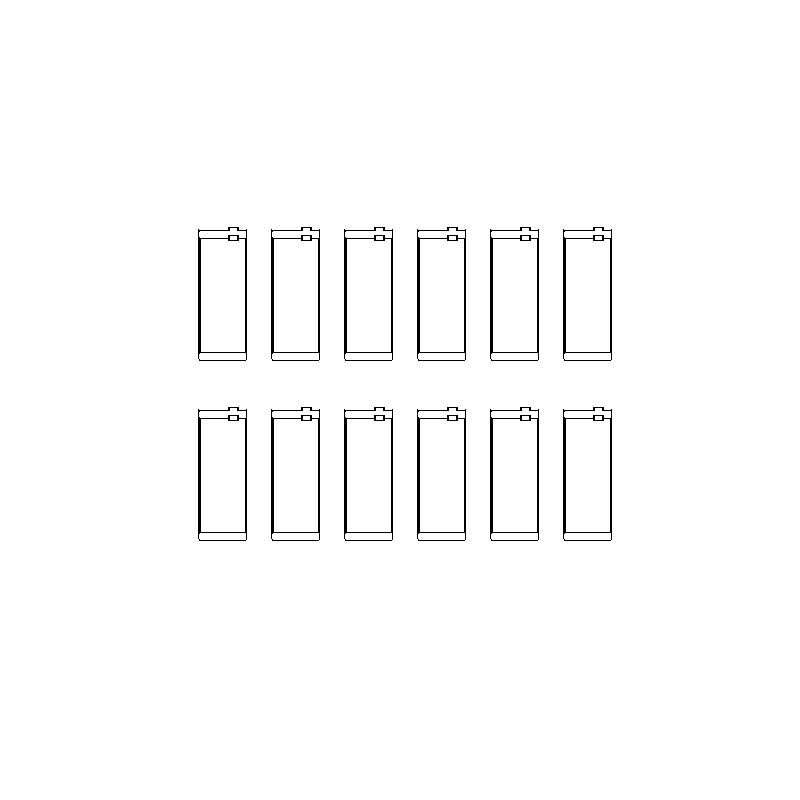

Una bronzina trimetallica sovrappone tre strati: un dorso in acciaio, uno strato intermedio in rame-piombo ad alta capacità di carico e uno strato di scorrimento antifrizione che protegge il perno. Il set completo comprende 12 semibronzine, sei coppie per un sei cilindri.

La bronzina di origine si limita a una lega di alluminio su dorso in acciaio, destinata a carichi bassi e medi, mentre il trimetallo è concepito per carichi elevati e prolungati: un bimetallo di alluminio sopporta circa 8 000 psi, un trimetallo performance fino a 12 000 psi, ossia il 50 % in più. Da qui una maggiore resistenza e una maggiore durata sui motori turbo, con compressore e ad alti regimi.

Caratteristiche tecniche

Quote di montaggio comuni a tutte le referenze
Bronzine ACL / King
Ø perno di biella 44.973 / 44.991 mm
Ø sede 48.000 / 48.016 mm
Larghezza 18 mm
Riferimento OEM
Ø perno di biella 44.975 / 44.991 mm
Ø sede 48.000 / 48.016 mm
RiferimentoMarca e trattamentoMisuraSpessore parete (mm)
OEM : 1.493
6B1490H-STD ACL Race - Senza trattamento Standard 1.490
6B1490HX-STD ACL Race - Senza trattamento Std, gioco maggiorato (HX) 1.477
6B1490H-.025 ACL Race - Senza trattamento +0.025 1.503
6B1490H-.25 ACL Race - Senza trattamento +0.25 1.615
6B1490H-.50 ACL Race - Senza trattamento +0.50 1.740
CR6640XP King Racing - Senza trattamento Standard 1.491
CR6640XP STDX King Racing - Senza trattamento Std, gioco maggiorato (STDX) 1.478
CR6640XP0.25 King Racing - Senza trattamento +0.25 1.618
CR6640XP0.5 King Racing - Senza trattamento +0.50 1.745
CR6640XPC King Racing - pMaxKote Standard 1.491
CR6640XPC STDX King Racing - pMaxKote Std, gioco maggiorato (STDX) 1.478
CR6640XPC.026 King Racing - pMaxKote +0.026 1.504
CR6640XPC0.25 King Racing - pMaxKote +0.25 1.618
CR6640XPC0.5 King Racing - pMaxKote +0.50 1.745

Gioco di funzionamento

Il gioco di funzionamento è lo spazio tra la bronzina e il perno in cui circola il film d'olio.

In funzione, il perno di biella non struscia sulla bronzina: ruota su questo film d'olio, che sostiene il carico. Il gioco determina lo spessore di questo film: troppo stretto, l'olio circola male, la temperatura sale e aumenta il rischio di grippaggio; troppo largo, l'olio sfugge, il film perde portanza e la pressione dell'olio cala. Il gioco corretto è l'equilibrio tra una lubrificazione sufficiente e un film d'olio ben mantenuto.

Misura / versioneQuando sceglierlaACL Race SeriesKing XP / XPC
Standard (STD) Perno di serie, non rettificato da 0.049 a 0.058 mm 0.045 mm - 0.055 mm
Gioco maggiorato (HX / STDX) Gioco più ampio: alto flusso d'olio, alto regime da 0.074 a 0.083 mm 0.070 mm - 0.080 mm
+0.025 / +0.026 mm Perno lucidato da 0.049 a 0.058 mm 0.045 mm - 0.055 mm
+0.25 mm Perno rettificato a 0.25 mm da 0.049 a 0.058 mm 0.045 mm - 0.055 mm
+0.50 mm Perno rettificato a 0.50 mm da 0.049 a 0.058 mm 0.045 mm - 0.055 mm

Controllo al montaggio: posare un filo calibrato (Plastigauge) sul perno, serrare il cappello di biella alla coppia prescritta (vedere la tabella delle coppie qui sotto), poi confrontare lo schiacciamento del filo con la scala per leggere il gioco.

Plastigauge

Acquista il Plastigauge →

Coppie di serraggio viti di biella

Bulloneria A coppia Per allungamento (calibro)
Viti originali (OEM), 24v M50/M52/M54 5 Nm + 20 Nm + 70°
Viti originali (OEM), 12v M20 20 Nm + 70°
Biella forgiata, ARP2000
(3/8″ × 38 mm)
61 Nm da 0.140 a 0.152 mm
Biella forgiata, ARP L19
(3/8″ × 38 mm)
67.8 Nm da 0.152 a 0.165 mm

ARP raccomanda il metodo per allungamento (calibro).

Guida tecnica

Le bronzine di biella ACL e King qui presentate sono bronzine trimetalliche, progettate per la preparazione motore e la competizione. Rispetto a una bronzina originale, sopportano carichi molto più elevati: reggono l'aumento di potenza, gli alti regimi o l'aggiunta di un turbo o di un compressore, là dove una bronzina di serie raggiunge rapidamente il limite.

Le due marche

ACL ACL Bearing Company, produttore australiano di bronzine motore ad alte prestazioni dal 1949, propone con la sua gamma Race Series bronzine trimetalliche precise, disponibili in numerose maggiorazioni e collaudate sui motori elaborati di tutto il mondo.
King Racing King Engine Bearings, produttore israeliano di bronzine motore ad alte prestazioni dagli anni '60, propone con la sua lega trimetallica pMax Black bronzine progettate per carichi elevati, con un rivestimento pMaxKote disponibile in opzione (versione XPC).

Costruzione e vantaggi

Criterio ACL Race Series King Racing
Sezione Sezione di una bronzina trimetallo ACL Race Series Sezione di una bronzina trimetallo King Racing
Tipo Bronzina trimetallica ad alte prestazioni Bronzina trimetallica ad alte prestazioni
Paese di produzione Australia Israele
Costruzione Trimetallico: dorso in acciaio, strato di rame, superficie tenera Trimetallico: dorso in acciaio, strato di rame, superficie tenera
Lega Race Series (rame-piombo) pMax Black (rame-piombo indurito)
Rivestimento protettivo No pMaxKote (in opzione, versione XPC): rivestimento polimerico sulla superficie che limita l'usura quando la lubrificazione cala (avviamenti, film d'olio ridotto).
Misure disponibili Standard fino a +0.50 mm (+ gioco maggiorato HX) Standard fino a +0.50 mm (+ gioco maggiorato STDX)

Compatibilità veicoli

Questo kit di bronzine di biella è adatto a tutti i motori sei cilindri BMW che condividono lo stesso diametro del perno di biella:

MarcaModello (telaio)Codice motorePotenzaAnni
BMW Serie 3 (E21) 320/6 M20B20 122 CV 1977–1982
BMW Serie 3 (E30) 320i M20B20 125–129 CV 1982–1993
BMW Serie 5 (E12) 520/6 M20B20 122 CV 1976–1981
BMW Serie 5 (E28) 520i M20B20 125–150 CV 1981–1987
BMW Serie 5 (E34) 520i M20B20 129 CV 1987–1990
Bertone Freeclimber 2.0 M20B20 129 CV 1990–1993
Alpina C1 (E21/E30) 2.3 M20B23 170 CV 1980–1985
BMW Serie 3 (E21) 323i M20B23 143 CV 1978–1982
BMW Serie 3 (E30) 323i M20B23 139–150 CV 1982–1986
Alpina C1 (E30) 2.5 M20B25 190 CV 1986–1988
Alpina C2 (E30) 2.5 M20B25 185 CV 1985–1988
BMW Serie 3 (E30) 325i / 325iX M20B25 170–192 CV 1983–1993
BMW Serie 5 (E34) 525i M20B25 170 CV 1988–1990
BMW Z1 Roadster 2.5 M20B25 170 CV 1988–1991
Alpina B3 (E30) 2.7 M20B27 204 CV 1987–1992
Alpina C2 (E30) 2.7 M20B27 204–209 CV 1986–1987
BMW Serie 3 (E30) 325e M20B27 122–129 CV 1983–1988
BMW Serie 5 (E28) 525e M20B27 122–129 CV 1981–1987
Bertone Freeclimber 2.7 M20B27 129 CV 1991–1993
BMW Serie 3 (E36) 320i M50B20 150 CV 1991–1999
BMW Serie 5 (E34) 520i M50B20 150 CV 1990–1996
BMW Serie 3 (E36) 325i / 325is M50B25 192 CV 1990–1995
BMW Serie 5 (E34) 525i / 525iX M50B25 192 CV 1990–1996
BMW Serie 3 (E36/E46) 320i M52B20 150 CV 1995–2001
BMW Serie 5 (E39) 520i M52B20 136–150 CV 1996–2003
BMW Z3 Roadster (E36) 2.0i M52B20 150 CV 1999–2003
BMW Serie 3 (E36/E46) 323i / 323Ci / 323ti M52B25 163–173 CV 1995–2000
BMW Serie 5 (E39) 523i M52B25 170 CV 1995–2000
BMW Z3 Roadster (E36) 2.5 M52B25 170 CV 1998–2000
Alpina B3 (E46) 3.3 / 3.4S M52B28 280–305 CV 1999–2006
Alpina B10 (E39) 3.3 M52B28 280 CV 1999–2003
BMW Serie 3 (E36/E46) 328i / 328Ci M52B28 193–196 CV 1995–2000
BMW Serie 5 (E39) 528i M52B28 193 CV 1995–2000
BMW Serie 7 (E38) 728i / 728iL M52B28 193 CV 1995–2001
BMW Z3 (E36) 2.8i M52B28 193 CV 1996–2000
Land Rover Defender (L316) 2.8 4x4 M52B28 190 CV 1998–2003
BMW Serie 3 (E46) 320i / 320Ci M54B22 163–170 CV 2000–2007
BMW Serie 5 (E39/E60) 520i M54B22 163–170 CV 2000–2010
BMW Z3 Roadster (E36) 2.2i M54B22 163–170 CV 2000–2003
BMW Z4 Roadster (E85) 2.2i M54B22 170 CV 2003–2005
BMW Serie 3 (E46) 325i / 325xi / 325Ci / 325ti M54B25 186–192 CV 2000–2006
BMW Serie 5 (E39/E60/E61) 525i M54B25 186–192 CV 2000–2010
BMW X3 (E83) 2.5i M54B25 186–192 CV 2004–2006
BMW Z3 Roadster (E36) 2.5i M54B25 192 CV 2000–2002
BMW Z4 (E85/E86) 2.5i M54B25 192 CV 2002–2005
BMW Serie 3 (E46) 330i / 330xi / 330Ci M54B30 228–231 CV 2000–2006
BMW Serie 5 (E39/E60) 530i M54B30 228–231 CV 2000–2005
BMW Serie 7 (E65/E66) 730i / 730Li M54B30 231 CV 2003–2008
BMW X3 (E83) 3.0i / xDrive M54B30 231 CV 2003–2006
BMW X5 (E53) 3.0i M54B30 231 CV 2000–2006
BMW Z3 Roadster / Coupé (E36) 3.0i M54B30 228–231 CV 2000–2003
BMW M3 (E36, mercato nordamericano) 3.0 S50B30US 239 CV 1994–1995
BMW M3 (E36, mercato nordamericano) 3.2 S52B32US 243 CV 1996–1999
BMW Z3 M Coupé / Roadster (E36, mercato nordam.) 3.2 S52B32US 239–243 CV 1998–2000

Perché sostituire le bronzine

Sostituire le bronzine durante una preparazione o una revisione significa proteggersi dal guasto più costoso: una bronzina di biella usurata riga il perno di biella, inquina il circuito dell'olio con i suoi detriti e obbliga almeno a rettificare l'albero motore, se non a sostituire biella e basamento. Di fronte a questi costi un set nuovo pesa poco: è il componente meno caro del manovellismo, ma quello il cui cedimento costa di più.
