Punterie meccaniche CATCAMS BMW M50 M50TU E36 E34

1.088,64 € (Tasse incl.)
1.209,60 € (Tasse incl.) -10%

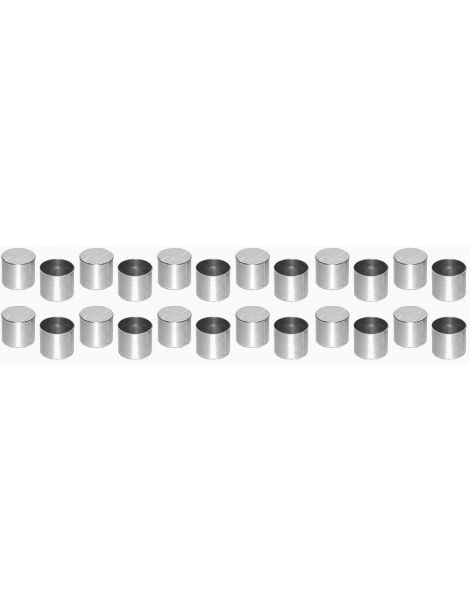

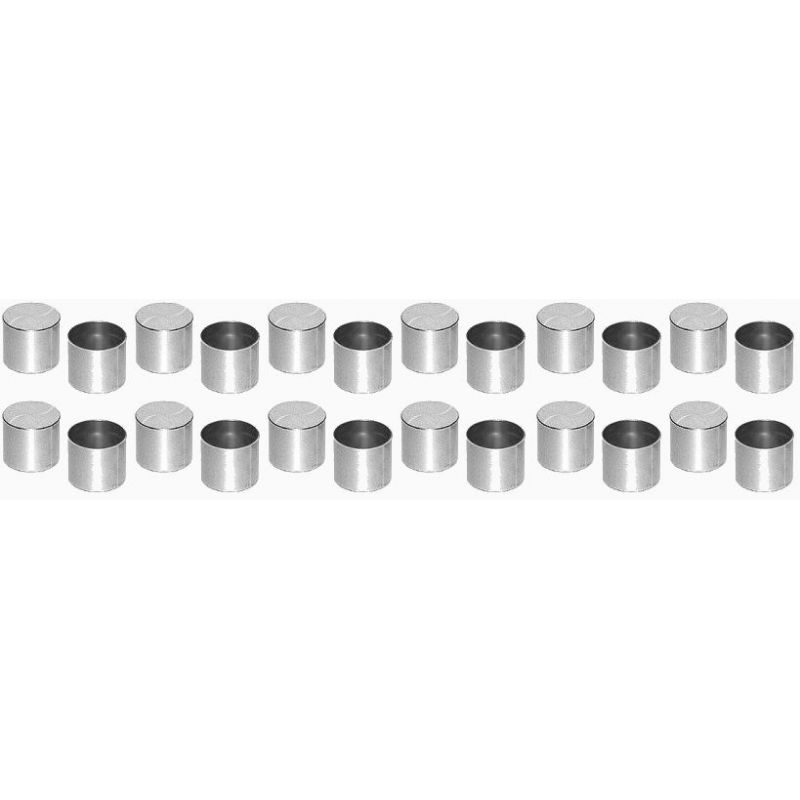

Kit di 24 punterie meccaniche per BMW M50 con e senza VANOS.

  • Marca: CATCAMS
  • Motori: M50B20, M50B25, M50B20TU, M50B25TU
  • Dimensioni: Ø esterno 35 mm, altezza 26,3 mm
  • Pastiglie: TS102 (stelo 7 mm) o TS101 (stelo 6 mm), vendute separatamente
CC005*24

Questo pacco contiene

1 disponibile in magazzino Francia
Paga a rate

I motori BMW interessati

Questo kit equipaggia la testata a 24 valvole del sei cilindri in linea BMW M50, da 2.0 e 2.5 litri, in entrambe le generazioni: l'M50 senza VANOS, fino a settembre 1992, e poi l'M50TU con VANOS all'aspirazione. Questi motori hanno equipaggiato le BMW Serie 3 E36 (320i, 325i) e Serie 5 E34 (520i, 525i).

Di serie, ogni valvola è comandata da una punteria idraulica da 35 mm di diametro. Le due generazioni montano la stessa punteria CATCAMS CC005; cambia solo la pastiglia, in base al diametro dello stelo valvola, 7 mm senza VANOS e 6 mm con VANOS.

Punterie meccaniche CATCAMS CC005

La punteria, o bicchierino, è il pezzo su cui striscia la camma. Trasmette il movimento dell'albero a camme allo stelo della valvola. La punteria idraulica di serie contiene un pistoncino alimentato dall'olio motore. La punteria meccanica CATCAMS è un bicchierino pieno, senza pistoncino, che preme su una pastiglia posata sullo stelo della valvola.

Il produttore di punterie INA (Schaeffler) sottolinea che il comando diretto con punterie meccaniche si distingue per l'elevata rigidità e le masse in movimento molto ridotte, che garantiscono prestazioni eccellenti agli alti regimi. La massa ridotta della punteria diminuisce anche lo sforzo richiesto alle molle valvola, e quindi le perdite per attrito.

Per l'M50 senza VANOS e per l'M50TU, CATCAMS propone alberi a camme previsti per questa trasformazione, che indica come « solid lifter conversion ». Il kit comprende le 24 punterie CC005 di una testata, da 35 mm di diametro. Le pastiglie sono vendute separatamente, in spessori da 1,00 a 6,00 mm con passo di 0,05 mm.

Caratteristiche tecniche delle punterie

RiferimentoMarcaContenutoØ esterno
OEM 35 mm
Altezza totaleØ interno
CC005*24 CATCAMS 24 punterie 35 mm 26,3 mm 33,0 mm

Montaggio delle punterie

Per ciascuna generazione, CATCAMS pubblica il seguente montaggio completo con le sue punterie CC005:

ElementoM50 senza VANOS
stelo valvola 7 mm
M50TU con VANOS
stelo valvola 6 mm
Punteria CC005 CC005
Pastiglia TS102 (Ø 10,00 mm, stelo 7,0 mm) TS101 (Ø 9,00 mm, stelo 6,0 mm)
Molle PAC-E95009 + PAC-I95009 (doppie) PAC-S99843 (singola)
Scodellino superiore 99322/S 99468/S
Valvole Originale BMW Originale BMW

Guida tecnica

Le pastiglie della misura giusta sono indispensabili: TS102 per steli da 7 mm, TS101 per steli da 6 mm.

Pastiglie CATCAMS TS102 per M50 senza VANOS →
Pastiglie CATCAMS TS101 per M50TU con VANOS →

Il marchio proposto

CATCAMS CATCAMS è un costruttore belga specializzato nella distribuzione motore. Calcola i propri profili delle camme e rettifica i suoi alberi su rettificatrici a controllo numerico, completando la gamma con punterie, pastiglie, molle e scodellini. I suoi alberi hanno corso nel BTCC e alla 24 Ore di Le Mans.

Cosa prevedere per la trasformazione

  • Un albero a camme previsto per punterie meccaniche
  • 24 pastiglie TS102 (M50 senza VANOS) o TS101 (M50TU), negli spessori adatti

Compatibilità veicoli

ModelloCodice motorePotenzaAnniPastiglie
320i (E36) M50B20 150 CV 1991-1992 TS102
520i 24V (E34) M50B20 150 CV 1990-1992 TS102
325i / 325is (E36) M50B25 192 CV 1990-1992 TS102
525i / 525iX (E34) M50B25 192 CV 1990-1992 TS102
320i (E36) M50B20TU 150 CV 1992-1995 TS101
520i 24V (E34) M50B20TU 150 CV 1992-1996 TS101
325i / 325is (E36) M50B25TU 192 CV 1992-1995 TS101
525i / 525iX (E34) M50B25TU 192 CV 1992-1996 TS101

Riferimenti OEM (punteria idraulica): 11 32 1 734 341 (M50 senza VANOS); 11 32 1 739 299 (M50TU con VANOS)

Importante: queste punterie non sono adatte agli M52 e M54, le cui punterie di serie misurano 33 mm di diametro. Per questi motori CATCAMS prevede la punteria CC002.
Punterie meccaniche CATCAMS CC002 per BMW M52 M54 →
