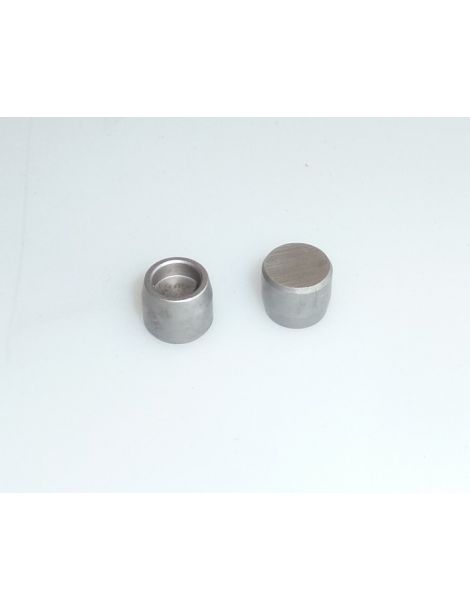

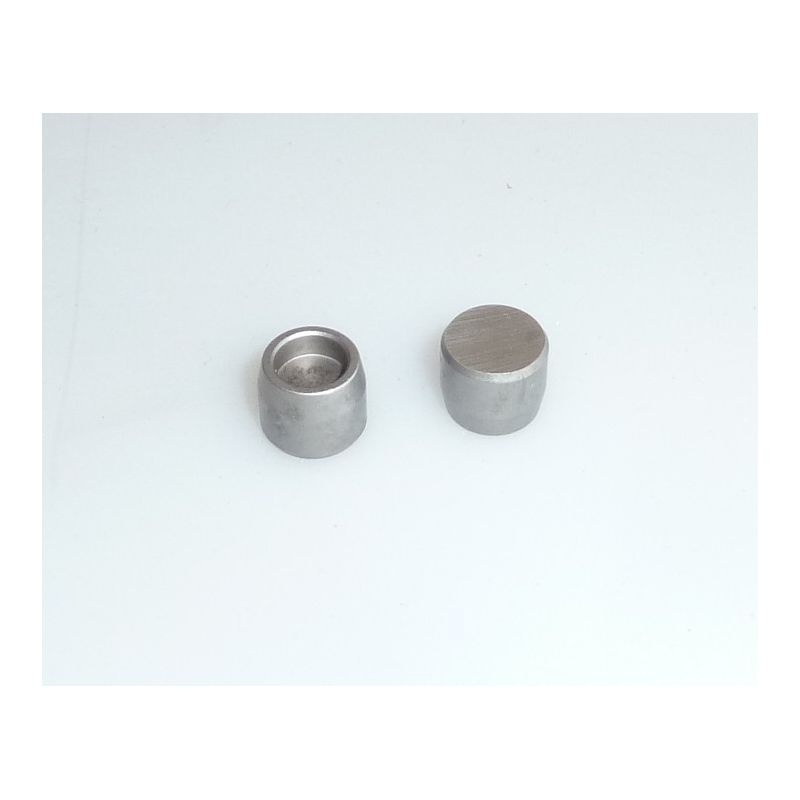

Registri valvola 7 mm per punterie meccaniche
Registro valvola per il gioco valvole, 7 mm, venduto singolarmente.
- Marche: CATCAMS, SUPERTECH, KENT CAMS
- Diametro interno: 7,0 mm
- Spessori: da 1,00 a 6,00 mm
- Montaggio: sullo stelo della valvola, sotto la punteria
Il registro valvola da 7 mm
Su un motore a punterie meccaniche, il gioco tra camma e valvola si regola con lo spessore di un piccolo pezzo d'acciaio, uno per valvola. Questo registro valvola da 7 mm calza sull'estremità dello stelo, sotto la punteria: lo spessore si sceglie al montaggio per ottenere il gioco prescritto.
È venduto singolarmente. Questa scheda riunisce i registri valvola da 7 mm CATCAMS, SUPERTECH e KENT CAMS, ordinati per spessore nell'elenco di scelta.
Perché un registro sullo stelo della valvola
Il registro riceve l'appoggio della punteria al posto dell'estremità dello stelo, che protegge così dall'usura nell'uso sportivo. Posto sotto la punteria, resta trattenuto e non può essere espulso agli alti regimi.
Con valvole in titanio, un registro in acciaio temprato è indispensabile: senza di esso, l'estremità dello stelo in titanio si deforma sotto l'appoggio della punteria.
Caratteristiche tecniche
| Marca | Codice | Profondità dell'alloggiamento | Spessori disponibili |
|---|---|---|---|
| CATCAMS | TS102 | 4,0 mm | da 1,00 a 6,00 mm (ogni 0,05 mm) |
| SUPERTECH | LC-70 | 3,0 mm | da 1,00 a 3,40 mm (ogni 0,05 mm), poi da 3,50 a 4,00 mm (ogni 0,10 mm) |
| SUPERTECH | LC-70 serie P | 2,8 mm | da 1,98 a 2,04 mm (ogni 0,02 mm) |
| KENT CAMS | S67-7.00 | 2,5 mm | 5,00 mm (spessore unico) |
Guida tecnica
Leggere le caratteristiche
- Diametro: 7 mm, quello dello stelo della valvola. Tutti i registri di questa scheda hanno questo diametro interno.
- Profondità dell'alloggiamento: la lunghezza di stelo coperta dal registro. È propria di ogni marca e di ogni serie.
- Spessore: la quota che regola il gioco. Più il registro è spesso, più il gioco tra camma e valvola diminuisce.
Scegliere la marca
Nella grande maggioranza dei casi, il registro si sceglie della stessa marca delle punterie e dell'albero a camme, senza mescolare le marche sullo stesso motore: ogni costruttore progetta i registri per i propri componenti.
| Il vostro montaggio | Da sapere |
|---|---|
| Punterie o albero a camme CATCAMS Registro: CATCAMS TS102 |
CATCAMS indica per ogni motore il registro da montare con le sue punterie. Unica gamma oltre 4,00 mm, fino a 6,00 mm: utile con un albero a camme rilavorato, le cui camme, più basse dell'originale, allontanano la punteria dalla valvola e richiedono registri più spessi. |
| Montaggio SUPERTECH Registro: SUPERTECH LC-70 |
La serie P aggiunge gli spessori 1,98, 2,02 e 2,04 mm, assenti nella serie standard. |
| Montaggio KENT CAMS Registro: KENT CAMS S67-7.00 |
Spessore unico indicato da KENT CAMS: 5,00 mm. Da lavorare allo spessore voluto, altrimenti scegliere un altro codice. |
Scegliere lo spessore
Il gioco deve restare quello prescritto. Troppo stretto, la valvola non si chiude più completamente e può bruciarsi; troppo ampio, la distribuzione diventa rumorosa, perde alzata e si usura. I giochi si riducono più spesso di quanto aumentino: nel dubbio, meglio un gioco leggermente ampio che stretto.
Nuovo spessore = spessore montato + gioco misurato − gioco prescritto
- Misurate il gioco della valvola.
- Rilevate lo spessore del registro montato.
- Applicate la formula con il gioco prescritto dal costruttore dell'albero a camme.
Esempio: 2,50 mm + 0,30 mm − 0,25 mm = 2,55 mm.
SUPERTECH chiede di verificare i giochi al montaggio con il registro in posizione. I giochi cambiano durante il rodaggio: vanno ricontrollati dopo.
I marchi proposti
| CATCAMS (Cat Cams N.V.) è un costruttore belga di alberi a camme e distribuzione dalla reputazione mondiale, dotato di una rettificatrice a controllo numerico in grado di lavorare camme inclinate. I suoi registri TS, per steli da 5,5 a 8,0 mm in 101 spessori, completano i suoi alberi e le sue punterie; i suoi alberi hanno corso nel BTCC e alla 24 Ore di Le Mans. | |
| SUPERTECH, con sede a San Jose in California, produce da oltre 30 anni componenti di distribuzione da competizione: valvole, molle, piattelli, semiconi e punterie. I suoi registri LC sono realizzati in acciaio temprato e proposti in serie standard e in serie P. | |
| KENT CAMS, fondata nel 1975 a Folkestone in Inghilterra, produce alberi a camme di ogni tipo e i relativi componenti. I suoi registri S67 esistono per steli da 5,5, 6, 7 e 8 mm, oltre che da 9/32 e 5/16 di pollice; i suoi alberi equipaggiano motori impegnati nel WRC, nel BTCC e nel WTCC. |
-
