Pastillas de reglaje 7 mm para taqués mecánicos
Pastilla de reglaje de holgura de válvulas, 7 mm, se vende por unidad.
- Marcas: CATCAMS, SUPERTECH, KENT CAMS
- Diámetro interior: 7,0 mm
- Espesores: de 1,00 a 6,00 mm
- Montaje: sobre el vástago de la válvula, bajo el taqué

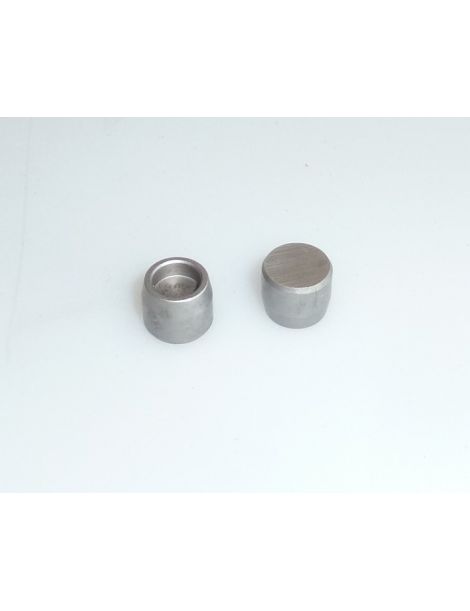

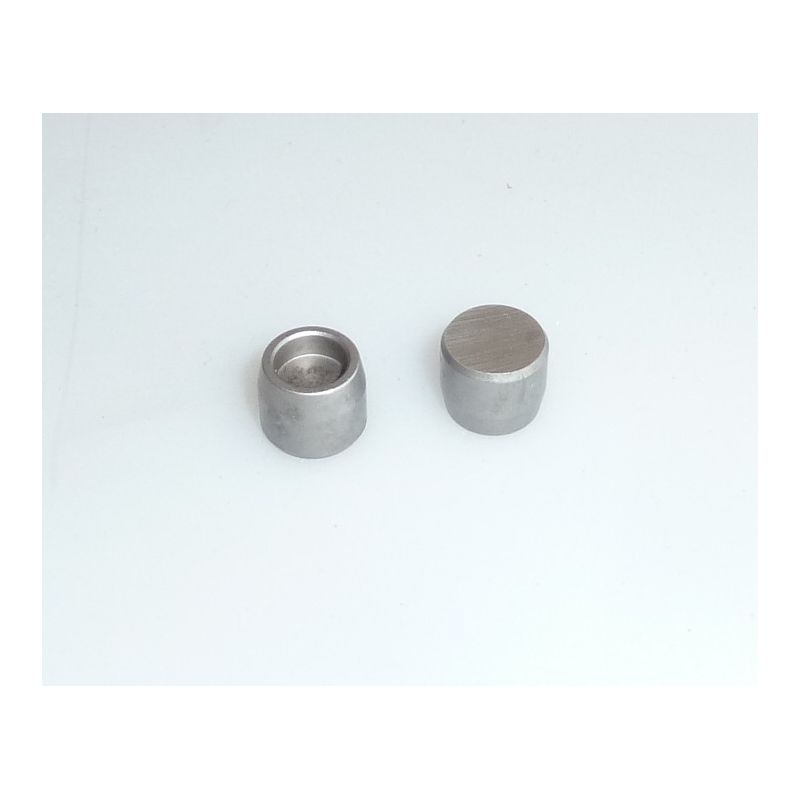

La pastilla de reglaje de 7 mm
En un motor con taqués mecánicos, la holgura entre la leva y la válvula se ajusta con el espesor de una pequeña pieza de acero, una por válvula. Esta pastilla de reglaje de 7 mm se coloca sobre el extremo del vástago de la válvula, bajo el taqué: su espesor se elige en el montaje para obtener la holgura prescrita.
Se vende por unidad. Esta ficha reúne las pastillas de reglaje de 7 mm de CATCAMS, SUPERTECH y KENT CAMS, ordenadas por espesor en la lista de selección.
Por qué una pastilla sobre el vástago de la válvula
La pastilla recibe el apoyo del taqué en lugar del extremo del vástago, al que protege así del desgaste en uso deportivo. Colocada bajo el taqué, queda retenida y no puede salir despedida a altas revoluciones.
Con válvulas de titanio, una pastilla de acero templado es imprescindible: sin ella, el extremo del vástago de titanio se deforma bajo el apoyo del taqué.
Características técnicas
| Marca | Referencia | Profundidad del alojamiento | Espesores disponibles |
|---|---|---|---|
| CATCAMS | TS102 | 4,0 mm | de 1,00 a 6,00 mm (cada 0,05 mm) |
| SUPERTECH | LC-70 | 3,0 mm | de 1,00 a 3,40 mm (cada 0,05 mm), luego de 3,50 a 4,00 mm (cada 0,10 mm) |
| SUPERTECH | LC-70 serie P | 2,8 mm | de 1,98 a 2,04 mm (cada 0,02 mm) |
| KENT CAMS | S67-7.00 | 2,5 mm | 5,00 mm (espesor único) |
Guía técnica
Leer las características
- Diámetro: 7 mm, el del vástago de la válvula. Todas las pastillas de esta ficha tienen este diámetro interior.
- Profundidad del alojamiento: la longitud de vástago que cubre la pastilla. Es propia de cada marca y de cada serie.
- Espesor: la cota que ajusta la holgura. Cuanto más gruesa es la pastilla, menor es la holgura entre la leva y la válvula.
Elegir la marca
En la gran mayoría de los casos, la pastilla se elige de la misma marca que los taqués y el árbol de levas, sin mezclar marcas en un mismo motor: cada fabricante diseña sus pastillas para sus propias piezas.
| Su montaje | Pastilla a elegir | Conviene saber |
|---|---|---|
| Taqués o árbol de levas CATCAMS | CATCAMS TS102 | CATCAMS indica para cada motor la pastilla que debe montarse con sus taqués. Única gama por encima de 4,00 mm, hasta 6,00 mm: útil con un árbol de levas rectificado, cuyas levas, más bajas que las de origen, alejan el taqué de la válvula y piden pastillas más gruesas. |
| Montaje SUPERTECH | SUPERTECH LC-70 | La serie P añade los espesores 1,98, 2,02 y 2,04 mm, que no existen en la serie estándar. |
| Montaje KENT CAMS | KENT CAMS S67-7.00 | Espesor único indicado por KENT CAMS: 5,00 mm. Para mecanizar al espesor deseado; si no, elija otra referencia. |
Elegir el espesor
La holgura debe mantenerse en el valor prescrito. Demasiado justa, la válvula ya no cierra del todo y puede quemarse; demasiado amplia, la distribución se vuelve ruidosa, pierde alzada y se desgasta. Las holguras se cierran más a menudo de lo que se abren: en caso de duda, mejor una holgura algo amplia que justa.
Nuevo espesor = espesor montado + holgura medida − holgura prescrita
- Mida la holgura de la válvula.
- Anote el espesor de la pastilla montada.
- Aplique la fórmula con la holgura prescrita por el fabricante del árbol de levas.
Ejemplo: 2,50 mm + 0,30 mm − 0,25 mm = 2,55 mm.
SUPERTECH pide comprobar las holguras en el montaje con la pastilla colocada. Las holguras cambian durante el rodaje: vuelva a comprobarlas después.
Las marcas propuestas
 |
CATCAMS (Cat Cams N.V.) es un fabricante belga de árboles de levas y distribución de reputación mundial, equipado con una rectificadora de control numérico capaz de tallar levas inclinadas. Sus pastillas TS, para vástagos de 5,5 a 8,0 mm en 101 espesores, completan sus árboles y sus taqués; sus árboles han corrido en el BTCC y en las 24 Horas de Le Mans. |
 |
SUPERTECH, con sede en San José, California, fabrica desde hace más de 30 años piezas de distribución de competición: válvulas, muelles, copelas, chavetas y taqués. Sus pastillas LC están fabricadas en acero templado y se ofrecen en serie estándar y en serie P. |
 |
KENT CAMS, fundada en 1975 en Folkestone, Inglaterra, fabrica árboles de levas de todo tipo y sus piezas asociadas. Sus pastillas de reglaje S67 existen para vástagos de 5,5, 6, 7 y 8 mm, así como de 9/32 y 5/16 de pulgada; sus árboles equipan motores presentes en el WRC, el BTCC y el WTCC. |
-
