Kit molle valvola rinforzate BMW M50TU M52 M54
Kit di 24 molle valvola rinforzate per BMW M50 VANOS, M52 e M54.
- Marche: CATCAMS, SUPERTECH, FERREA
- Motori: M50TU, M52, M54, S50B30US, S52B32US
- Molle: singole o doppie
- Contenuto: molle, piattelli superiori, inferiori secondo il kit
Motori BMW interessati
Questo kit è destinato ai sei cilindri in linea BMW a benzina a 24 valvole con stelo da 6 mm: l'M50 nelle versioni con VANOS (M50B20TU e M50B25TU, da settembre 1992), l'M52 da 2,0, 2,5 e 2,8 litri, l'M52TU e poi l'M54 da 2,2, 2,5 e 3,0 litri. Si trovano sotto il cofano delle Serie 3 E36 ed E46, delle Serie 5 E34, E39 ed E60, delle Serie 7 E38 ed E65, oltre che di Z3, Z4, X3 e X5.
Ogni valvola è richiusa da una molla singola, codice BMW 11 34 7 504 268 (sostituisce l'originale 11 34 1 738 488 dell'M50TU), appoggiata su un piattello inferiore 11 34 1 735 254 e trattenuta da un piattello superiore e da semiconi a 3 canalini.

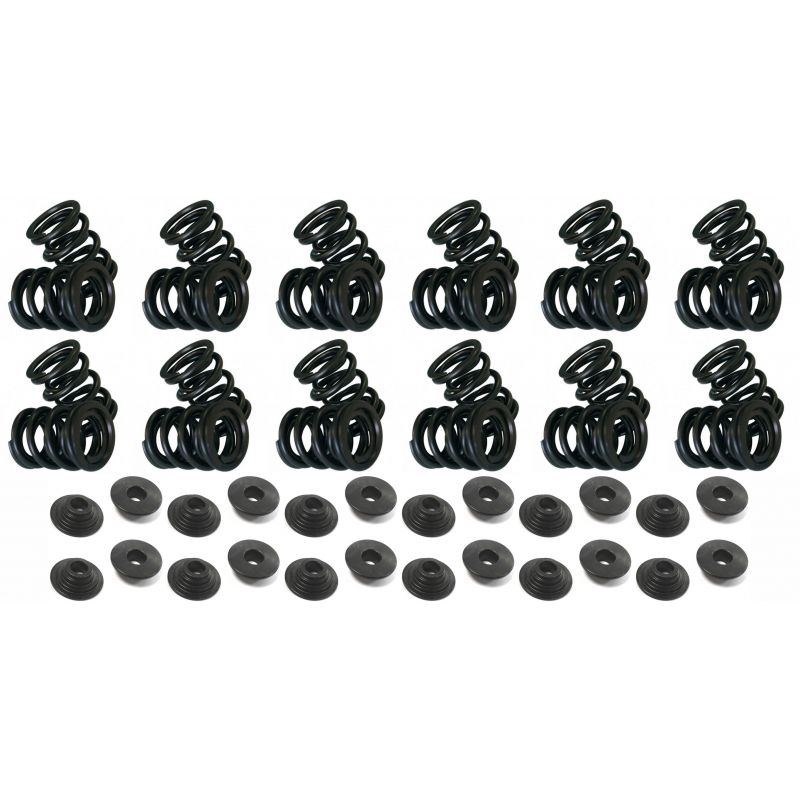

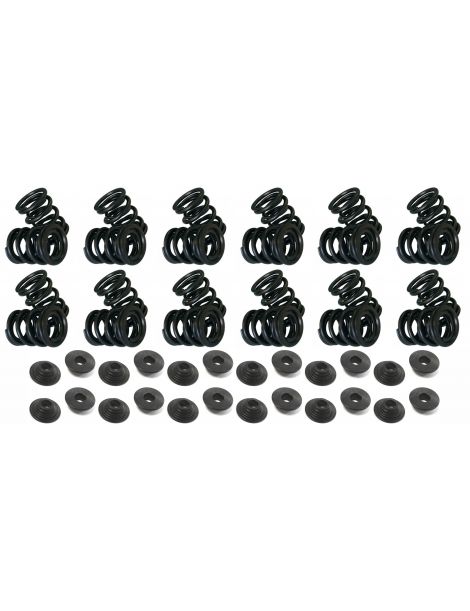

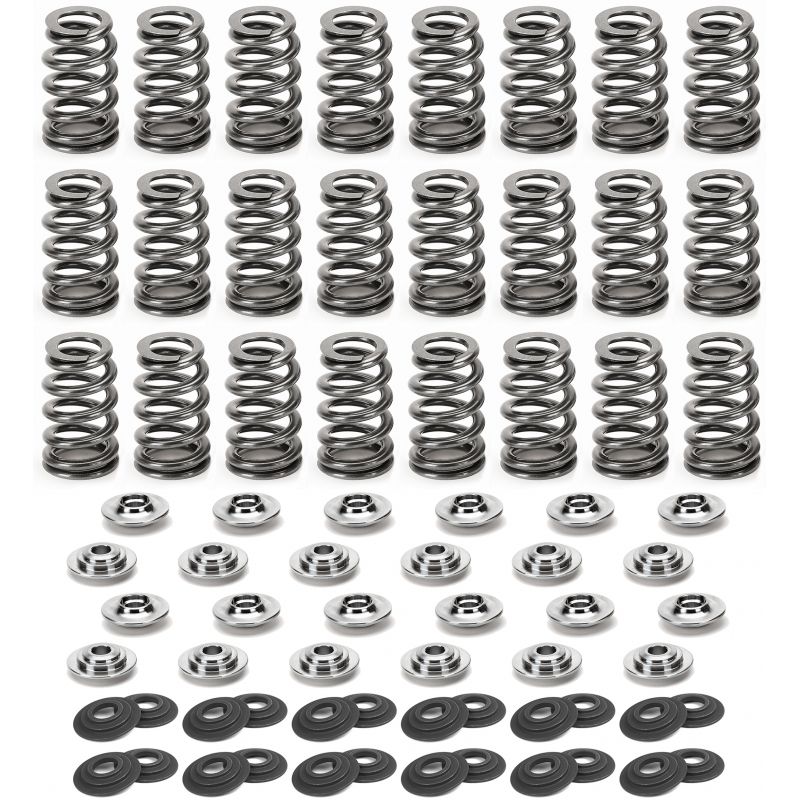

Kit molle valvola rinforzate CATCAMS, SUPERTECH e FERREA
La molla valvola richiude la valvola e la mantiene a contatto con la camma. Ad alto regime l'inerzia della valvola aumenta: se la molla non ha carico sufficiente, la valvola non segue più il profilo della camma, rimbalza sulla sede e può toccare il pistone. È lo sfarfallamento delle valvole, il primo limite di un motore di cui si aumentano regime o alzata.
Rispetto alla molla originale (circa 245 N alla sede e 588 N a 10 mm di alzata), un kit rinforzato aumenta il carico alla sede dal 22 al 71 % per mantenere la valvola sotto controllo: 343 N per il kit CATCAMS, fino a 418 N alla sede e 930 N a 10 mm di alzata per il kit SUPERTECH da 94 lbs. I kit SUPERTECH e FERREA abbinano molle doppie a piattelli in titanio, più leggeri del 40 % rispetto a un piattello in acciaio secondo FERREA: meno massa in movimento a parità di carico. Il kit CATCAMS mantiene una molla singola e un piattello dedicato, per un rinforzo vicino al montaggio originale.
Caratteristiche tecniche dei kit molle
| Codice | Marca | Molle | Ø esterno / interno | Carico alla sede | Carico in alzata | Rigidità | Alzata max | Contenuto del kit |
|---|---|---|---|---|---|---|---|---|
| PAC-S99843*24+99468/S*24 | CATCAMS | Singole | Est. 30,1 mm | 343 N a 37,5 mm | 932 N a 14,0 mm | 24 molle, 24 piattelli superiori | ||
| SPRK-H100DR-BM | SUPERTECH | Doppie 67 lbs | Est. 30,2 / 22,2 mm Int. 22,2 / 16,8 mm |
298 N a 35,7 mm | 854 N a 10 mm | 57,4 N/mm | 13,5 mm | 24 molle, 24 piattelli superiori in titanio, 24 piattelli inferiori |
| SPRK-H1000D-BM | SUPERTECH | Doppie 80 lbs | Est. 29,7 / 21,9 mm Int. 20,5 / 15,5 mm |
356 N a 35,7 mm | 867 N a 10 mm | 51,2 N/mm | 12,7 mm | 24 molle, 24 piattelli superiori in titanio, 24 piattelli inferiori |
| SPRK-H1005D-BM | SUPERTECH | Doppie 94 lbs | Est. 29,7 / 21,9 mm Int. 20,5 / 15,5 mm |
418 N a 35,7 mm | 930 N a 10 mm | 51,2 N/mm | 12,5 mm | 24 molle, 24 piattelli superiori in titanio, 24 piattelli inferiori |
| KT4041 | FERREA | Doppie | Est. 29,5 / 22,8 mm Int. 22,8 / 17,1 mm |
356 N a 36,0 mm | 801 N a 10 mm | 44,5 N/mm | 14,0 mm | 24 molle, 24 piattelli superiori in titanio, 24 piattelli inferiori |
Montaggio dei kit molle
| Componente | Originale BMW | Kit molle rinforzate |
|---|---|---|
| Molla | 11 34 7 504 268, singola (sostituisce 11 34 1 738 488 sull'M50TU) | Specifico del kit |
| Piattello superiore | 11 34 1 432 453 (M52, M54) / 11 34 1 724 991 (M50) | Specifico del kit |
| Piattello inferiore | 11 34 1 735 254 (M50TU, M52, M54) / 11 34 1 403 612 (S50B30US, S52B32US) | Specifico del kit: SEAT-BM60 (SUPERTECH), SL1021 (FERREA), originale mantenuto (CATCAMS) |
| Semiconi | 11 34 1 461 405 (3 canalini) | Originali o KPR-VW6-T |
FERREA KT4041: la molla S10049 richiede il piattello superiore in titanio E11025 e il piattello inferiore SL1021 forniti nel kit, il piattello inferiore originale viene eliminato.
L'altezza di montaggio è la distanza tra il piattello inferiore e il piattello superiore a valvola chiusa. Ogni costruttore indica il carico alla sede per la propria altezza di montaggio; se questa altezza aumenta, ad esempio dopo la rettifica delle sedi valvola, il carico diminuisce, per ogni millimetro, del valore della rigidità della molla (vedere la tabella delle caratteristiche).
| CATCAMS | SUPERTECH | FERREA | |
|---|---|---|---|
| Altezza di montaggio | 37,5 mm | 35,7 mm | 36,0 mm |
| Carico alla sede a questa altezza | 343 N | 298 / 356 / 418 N | 356 N |
Guida tecnica
Le marche proposte
| SUPERTECH, con sede a San Jose in California, produce da oltre 30 anni componenti di distribuzione per le competizioni. Le sue molle sono avvolte con filo cromo-silicio-vanadio di altissima purezza e i suoi piattelli lavorati in titanio di qualità militare, controllati con ultrasuoni, raggi X e laser. | |
| FERREA Racing Components, fondata nel 1978 in Florida da due preparatori argentini, Horacio Ferrea e Daniel Urrutia, produce internamente tutta la sua distribuzione, dalle valvole alle molle, punterie e bilancieri. I suoi componenti corrono in NASCAR, nel dragster e in pista. | |
| CATCAMS (Cat Cams N.V.) è un costruttore belga di alberi a camme e distribuzione di fama mondiale, dotato di una rettificatrice a controllo numerico capace di lavorare camme inclinate. Molle e piattelli completano i suoi alberi a camme, che hanno corso nel BTCC e alla 24 Ore di Le Mans. |
Come scegliere
Un kit rinforzato mantiene la valvola a contatto con la camma quando il regime sale: potete alzare il regime, montare un albero a camme più spinto o un turbo senza sfarfallamento delle valvole. A 10 mm di alzata, i kit SUPERTECH e FERREA offrono dal 36 al 58 % di carico in più della molla originale. Unico limite: l'alzata del vostro albero a camme deve restare sotto l'alzata massima del kit, da 12,5 a 14,0 mm a seconda del modello.
| Criterio | Da ricordare |
|---|---|
| Scegliere il carico | I valori 67, 80 e 94 lbs dei kit SUPERTECH sono il carico alla sede in libbre (298, 356 e 418 N). Il carico si sceglie in base a tre criteri: l'alzata dell'albero a camme, il regime previsto e la pressione di sovralimentazione. Più sono elevati, più il carico deve esserlo, restando sotto l'alzata massima del kit. Ma non più del necessario: una molla troppo rigida usura le camme e può schiacciare le punterie idrauliche originali. FERREA classifica la sua molla nella gamma « Dual Spring - Turbo »; per i carichi più elevati, CATCAMS propone punterie meccaniche per M50, M52 e M54B30. |
| Molla singola o doppia | Singola (CATCAMS): architettura originale. Doppia (SUPERTECH, FERREA): due molle inserite l'una nell'altra, che si dividono il carico e smorzano reciprocamente le vibrazioni. |
Quando le molle rinforzate diventano necessarie
- Montaggio di alberi a camme con alzata maggiore
- Regime massimo aumentato
- Aggiunta di una sovralimentazione con turbo o compressore
- Revisione della testata su un motore da circuito, drift o rally
- Molle originali affaticate o sfarfallamento delle valvole ad alto regime
Compatibilità veicoli
| Modello | Codice motore | Potenza | Anni |
|---|---|---|---|
| 320i (E36) | M50B20TU | 150 CV | 1992-1995 |
| 520i 24V (E34) | M50B20TU | 150 CV | 1992-1996 |
| 325i / 325is (E36) | M50B25TU | 192 CV | 1992-1995 |
| 525i / 525iX (E34) | M50B25TU | 192 CV | 1992-1996 |
| 320i (E36) | M52B20 | 150 CV | 1995-1999 |
| 520i (E39) | M52B20 / M52TU B20 | 136-150 CV | 1996-2003 |
| 320i / 320Ci (E46) | M52TU B20 | 150 CV | 1998-2001 |
| Z3 2.0 (E36) | M52TU B20 | 150 CV | 1999-2003 |
| 323i / 323ti Compact (E36) | M52B25 | 163-170 CV | 1995-2000 |
| 523i (E39) | M52B25 / M52TU B25 | 163-170 CV | 1995-2000 |
| 323i / 323Ci (E46) | M52TU B25 | 163-170 CV | 1998-2000 |
| Z3 2.3 (E36) | M52TU B25 | 170 CV | 1998-2000 |
| 328i (E36) | M52B28 | 193 CV | 1995-1999 |
| 528i (E39) | M52B28 / M52TU B28 | 193 CV | 1995-2000 |
| 728i / 728iL (E38) | M52B28 / M52TU B28 | 193 CV | 1995-2001 |
| Z3 2.8 (E36) | M52B28 / M52TU B28 | 193 CV | 1996-2000 |
| 328i / 328Ci (E46) | M52TU B28 | 193-196 CV | 1998-2000 |
| 320i / 320Ci (E46) | M54B22 | 163-170 CV | 2000-2006 |
| 520i (E39 / E60) | M54B22 | 163-170 CV | 2000-2005 |
| Z3 2.2i (E36) / Z4 2.2i (E85) | M54B22 | 163-170 CV | 2000-2005 |
| 325i / 325xi / 325Ci / 325ti (E46) | M54B25 | 186-192 CV | 2000-2006 |
| 525i (E39 / E60 / E61) | M54B25 | 186-192 CV | 2000-2005 |
| Z3 2.5i / Z4 2.5i / X3 2.5i | M54B25 | 186-192 CV | 2000-2006 |
| 330i / 330xi / 330Ci (E46) | M54B30 | 228-231 CV | 2000-2006 |
| 530i (E39 / E60) | M54B30 | 228-231 CV | 2000-2005 |
| 730i / 730Li (E65 / E66) | M54B30 | 231 CV | 2003-2008 |
| Z3 3.0i / Z4 3.0i | M54B30 | 228-231 CV | 2000-2005 |
| X3 3.0i (E83) / X5 3.0i (E53) | M54B30 | 228-231 CV | 2000-2006 |
| M3 (E36) 3.0 US | S50B30US | 239 CV | 1994-1995 |
| M3 (E36) 3.2 US | S52B32US | 243 CV | 1996-1999 |
| Z3 M 3.2 US | S52B32US | 239-243 CV | 1998-2000 |
Codice OEM (molla valvola): 11 34 7 504 268 (M50TU, M52, M52TU, M54; sostituisce 11 34 1 738 488 sull'M50TU); 11 34 1 403 709 (S50B30US, S52B32US)
Pensa anche alle valvole
Una testata revisionata con molle rinforzate si monta preferibilmente con valvole nuove sia in aspirazione sia allo scarico. Proponiamo le valvole corrispondenti a questi motori:
| Valvole di aspirazione BMW M50B25TU M52 M54 → |
| Valvole di scarico BMW M50B25TU M52 M54 → |
-
