Valvole aspirazione rinforzate BMW M50B25TU M52B25 M52B28 M54B25 M54B30

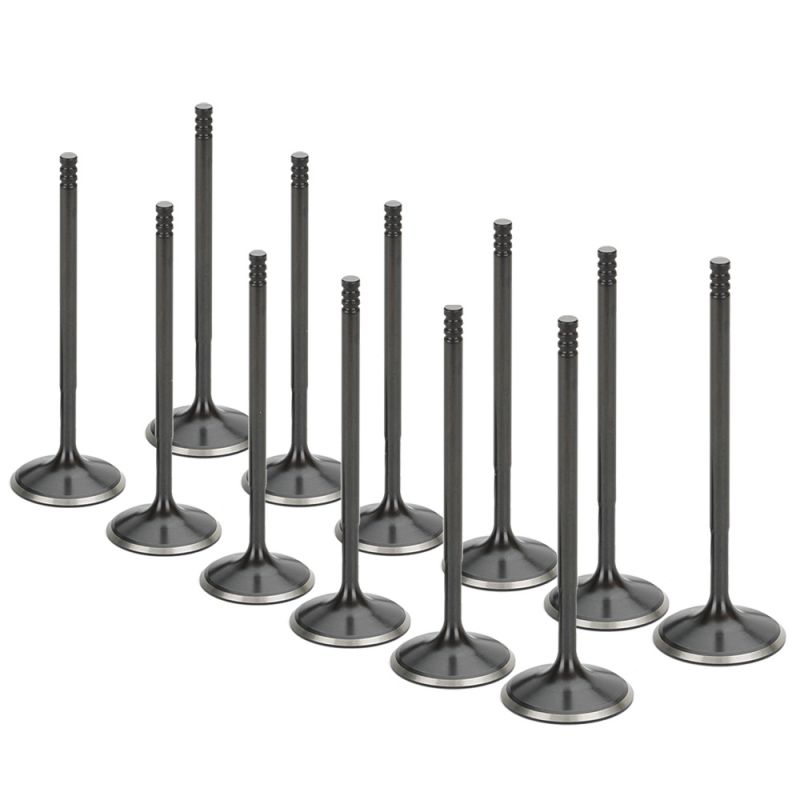

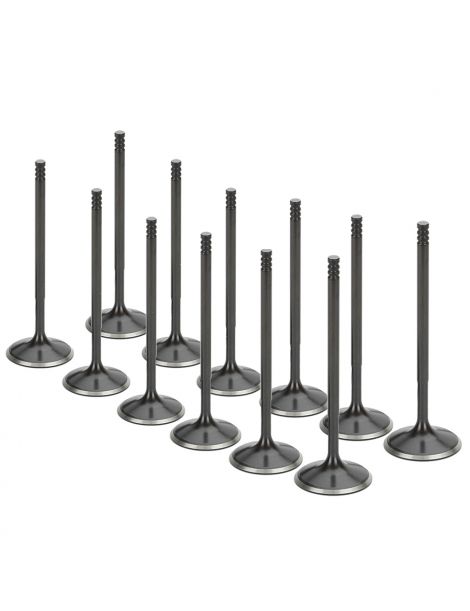

Kit di 12 valvole di aspirazione rinforzate per BMW M50 VANOS, M52 e M54.
- Marche: SUPERTECH, FERREA
- Motori: M50B25TU, M52, M54, S50B30US, S52B32US
- Dimensioni: fungo 33 mm o 34 mm, stelo 6 mm
- Materiale: inox, 1 o 3 canalini
Motori BMW interessati
Il BMW M50 nelle versioni con VANOS (M50B25TU, da settembre 1992), seguito dall'M52 (2,5 e 2,8 litri), dall'M52TU e dall'M54 (2,5 e 3,0 litri) sono i sei cilindri in linea a benzina a 24 valvole montati sulle Serie 3 (E36 ed E46), Serie 5 (E34, E39 ed E60), Serie 7 (E38 ed E65), Z3, Z4, X3 e X5.
Ogni motore monta 12 valvole di aspirazione con stelo da 6 mm, codice BMW 11 34 1 739 822 (11 34 1 438 385 sull'M54, con le stesse quote): fungo da 33,0 mm, stelo da 6,0 mm, lunghezza 106,1 mm, bloccate da semiconi a 3 canalini. Progettate per la potenza di serie, vengono messe alla prova non appena una preparazione aumenta l'alzata, la rigidità delle molle, il regime o la pressione in camera di combustione.
Valvole di aspirazione rinforzate SUPERTECH e FERREA
La valvola di aspirazione apre e chiude il passaggio della carica fresca decine di volte al secondo ad alto regime. A ogni chiusura il fungo batte sulla sede della testata e lo stelo scorre continuamente nella guida. Lavora tra 400 e 550 °C, un intervallo in cui l'acciaio cromo-silicio della valvola originale perde già resistenza: 500 MPa a 500 °C, poi 250 MPa già a 600 °C, appena sopra questo intervallo, il 50 % in meno. Più aumentano alzata, rigidità delle molle, regime e pressione di sovralimentazione, più questi urti, questi attriti e questo calore affaticano la valvola.
Le valvole rinforzate sono forgiate in un inox cromo-nichel di qualità racing della famiglia dell'EV8 (21-4N), che mantiene 650 MPa a 500 °C, il 30 % in più, e 550 MPa a 600 °C, il 120 % in più dell'acciaio originale. Le valvole FERREA provengono dalla serie Competition Plus, per la quale il costruttore dichiara il 20 % in più di resistenza a caldo e a fatica e una durata della sede aumentata del 25 %. Per questi motori sono disponibili due finiture: l'inox nitrurato nero di SUPERTECH, la cui superficie più dura e liscia riduce attrito e usura, e lo stelo a cromatura dura di FERREA.
Sono disponibili anche in misura +1 mm: il fungo passa da 33 a 34 mm, mentre stelo e lunghezza restano quelli originali. Questo fungo più grande apre un passaggio più ampio alla sede, il cilindro si riempie meglio e il motore guadagna potenza, a condizione di lavorare le sedi della testata alla nuova misura.
Caratteristiche tecniche delle valvole di aspirazione
| Codice | Marca | Misura | Ø fungo OEM 33,0 mm | Ø stelo OEM 6 mm | Lunghezza OEM 106,1 mm | Canalini | Materiale |
|---|---|---|---|---|---|---|---|
| BMIVN-1030-12 | SUPERTECH | Standard | 33,0 mm | 6 mm | 106,1 mm | 3 | Inox nitrurato nero |
| BMIVN-1030S-12 | SUPERTECH | Standard | 33,0 mm | 6 mm | 106,1 mm | 1 | Inox nitrurato nero |
| BMIVN-1031S-12 | SUPERTECH | +1 mm | 34,0 mm | 6 mm | 106,1 mm | 1 | Inox nitrurato nero |
| F1550P*12 | FERREA | Standard | 33,0 mm | 6 mm | 106,1 mm | 3 | Inox, stelo cromato |
| F1551P*12 | FERREA | +1 mm | 34,0 mm | 6 mm | 106,1 mm | 3 | Inox, stelo cromato |
Montaggio delle valvole
| Componente | Originale BMW | Rinforzati |
|---|---|---|
| Semiconi | 11 34 1 461 405 (3 canalini) | KPR-VW6-T (3 canalini) / KPR-6S-7 (1 canalino) |
| Paraolio stelo valvola | Kit 11 34 9 064 457 | VS-VBM6I-12 (aspirazione) |
| Guida valvola | Ø interno 6,0 mm | GDE-BMW-M50-EI |
Il numero di canalini della valvola e quello dei semiconi devono corrispondere: SUPERTECH prescrive i semiconi KPR-VW6-T per le sue valvole a 3 canalini e i KPR-6S-7 per le sue valvole a 1 canalino. Una valvola a 1 canalino non si monta mai con i semiconi originali.
La misura +1 mm aumenta il diametro del fungo: si monta su una testata le cui sedi sono state lavorate a questa misura, un lavoro d'officina da prevedere insieme alla revisione della testata.
SUPERTECH sconsiglia le valvole maggiorate sui motori con VANOS: le tasche dei pistoni originali sono disegnate per il fungo originale, e un fungo più grande rischia di toccare il pistone a seconda della fasatura dell'albero a camme.
Guida tecnica
Le marche proposte
| SUPERTECH, con sede a San Jose in California, progetta da oltre 30 anni componenti della distribuzione per le competizioni. Ogni valvola è disegnata per il suo motore, controllata con ultrasuoni, radiografia e misura laser, poi validata con preparatori motori, dal dragster alla pista. | |
| FERREA Racing Components è stata fondata nel 1978 a Fort Lauderdale, in Florida, da due preparatori argentini e produce tutto internamente. Le sue valvole monoblocco sono forgiate da una barra d'acciaio, interamente lavorate a controllo numerico, e corrono in NASCAR, nel dragster e in pista. |
Come scegliere
Il canalino è il punto in cui i semiconi bloccano la valvola sotto il piattello della molla. Il suo disegno determina il modo in cui la valvola è trattenuta, e quindi ciò che vi offre.
| Criterio | Opzione 1 | Opzione 2 |
|---|---|---|
| Misura | Misura standard La misura originale (fungo da 33,0 mm) si monta su una testata le cui sedi di aspirazione sono ancora alla misura di fabbrica. |
Misura +1 mm Fungo da 34,0 mm: passaggio più ampio alla sede, più aria aspirata, quindi più potenza (circa 10-12 cfm per mm di fungo secondo FERREA). Sedi della testata da lavorare alla nuova misura, idealmente con condotti allargati. Compensa anche sedi rettificate. |
| Canalini | 3 canalini Disegno BMW originale, stelo libero di ruotare. Adatto a un motore stradale con molle e regime vicini all'originale, senza altre modifiche; semiconi nuovi consigliati (originali o KPR-VW6-T). Limite: gli urti ad alto regime gravano sul canalino più basso, la parte più sottile della valvola. |
1 canalino I semiconi serrano lo stelo, il canalino non lavora quasi più e il contatto più ampio riduce l'attrito. Guadagno in resistenza: la valvola tiene con molle rinforzate, alta alzata e alto regime. Scelta SUPERTECH per la grande potenza, in pista, nel drift, nel rally o nel dragster. Semiconi KPR-6S-7 obbligatori, preferibilmente nuovi. |
Quando le valvole rinforzate diventano necessarie
- Alberi a camme con alzata maggiore o molle valvola più rigide
- Regime massimo aumentato
- Aggiunta di una sovralimentazione con turbo o compressore
- Revisione della testata su un motore da circuito, drift o rally
- Valvole originali segnate, usurate o già alla misura di riparazione
Compatibilità veicoli
| Modello | Codice motore | Potenza | Anni |
|---|---|---|---|
| 325i / 325is (E36) | M50B25TU | 192 CV | 1992-1995 |
| 525i / 525iX (E34) | M50B25TU | 192 CV | 1992-1996 |
| 323i / 323ti Compact (E36) | M52B25 | 163-170 CV | 1995-2000 |
| 523i (E39) | M52B25 / M52TU B25 | 163-170 CV | 1995-2000 |
| 323i / 323Ci (E46) | M52TU B25 | 163-170 CV | 1998-2000 |
| Z3 2.3 (E36) | M52TU B25 | 170 CV | 1998-2000 |
| 328i (E36) | M52B28 | 193 CV | 1995-1999 |
| 528i (E39) | M52B28 / M52TU B28 | 193 CV | 1995-2000 |
| 728i / 728iL (E38) | M52B28 / M52TU B28 | 193 CV | 1995-2001 |
| Z3 2.8 (E36) | M52B28 / M52TU B28 | 193 CV | 1996-2000 |
| 328i / 328Ci (E46) | M52TU B28 | 193-196 CV | 1998-2000 |
| 325i / 325xi / 325Ci / 325ti (E46) | M54B25 | 186-192 CV | 2000-2006 |
| 525i (E39) | M54B25 | 186-192 CV | 2000-2004 |
| 525i (E60 / E61) | M54B25 | 186-192 CV | 2003-2005 |
| Z3 2.5i (E36) | M54B25 | 192 CV | 2000-2002 |
| Z4 2.5i (E85) | M54B25 | 192 CV | 2002-2005 |
| X3 2.5i (E83) | M54B25 | 186-192 CV | 2004-2006 |
| 330i / 330xi / 330Ci (E46) | M54B30 | 228-231 CV | 2000-2006 |
| 530i (E39) | M54B30 | 228-231 CV | 2000-2003 |
| 530i (E60) | M54B30 | 228-231 CV | 2003-2005 |
| 730i / 730Li (E65 / E66) | M54B30 | 231 CV | 2003-2008 |
| Z3 3.0i (E36) | M54B30 | 228-231 CV | 2000-2003 |
| Z4 3.0i (E85) | M54B30 | 231 CV | 2002-2005 |
| X3 3.0i (E83) | M54B30 | 228-231 CV | 2003-2006 |
| X5 3.0i (E53) | M54B30 | 228-231 CV | 2000-2006 |
| M3 (E36) 3.0 US | S50B30US | 239 CV | 1994-1995 |
| M3 (E36) 3.2 US | S52B32US | 243 CV | 1996-1999 |
| Z3 M 3.2 US | S52B32US | 239-243 CV | 1998-2000 |
Codice OEM (valvola di aspirazione): 11 34 1 739 822; 11 34 1 438 385 (M54B25, M54B30)
Pensa anche alle valvole di scarico
Una testata revisionata si monta con valvole nuove sia in aspirazione sia allo scarico, e con paraolio stelo valvola nuovi. Proponiamo i componenti corrispondenti a questi motori:
| Valvole di scarico BMW M50B25TU M52 M54 → |
| Paraolio stelo valvola aspirazione 6 mm → |
-
