Valvole scarico rinforzate BMW M50B25TU M52B25 M52B28 M54B25 M54B30

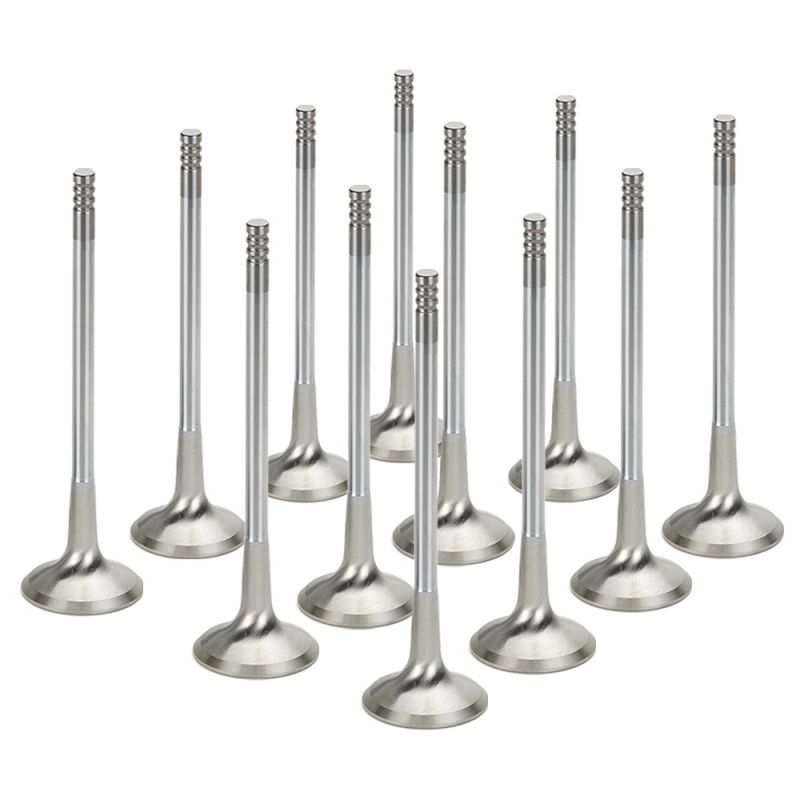

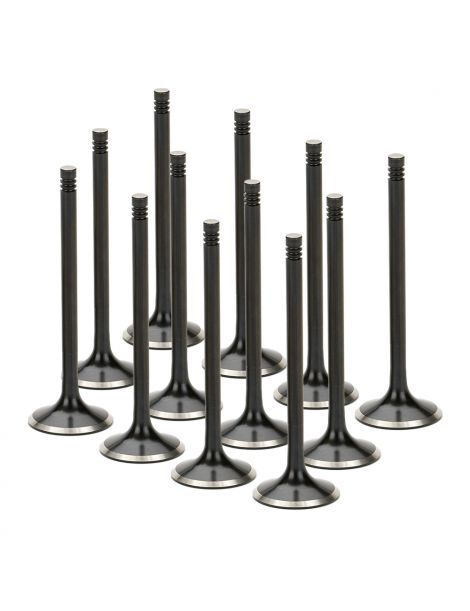

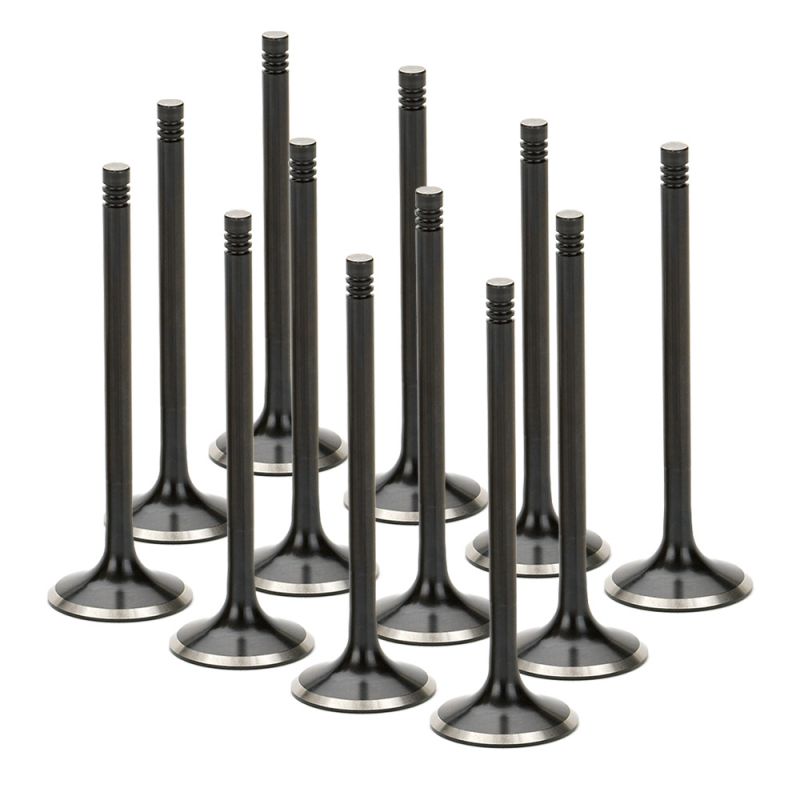

Kit di 12 valvole di scarico rinforzate per BMW M50 VANOS, M52 e M54.
- Marche: SUPERTECH, FERREA
- Motori: M50B25TU, M52, M54, S50B30US, S52B32US
- Dimensioni: fungo 30,5 mm o 31,5 mm, stelo 6 mm
- Materiale: inox o Inconel, 1 o 3 canalini
Motori BMW interessati
Sei cilindri in linea a benzina a 24 valvole, l'M50B25TU nelle versioni con VANOS (da settembre 1992), l'M52 da 2,5 e 2,8 litri, l'M52TU e poi l'M54 da 2,5 e 3,0 litri spingono gran parte della gamma BMW: Serie 3 E36 ed E46, Serie 5 E34, E39 ed E60, Serie 7 E38 ed E65, oltre a Z3, Z4, X3 e X5.
Ogni motore monta 12 valvole di scarico bimetalliche con stelo da 6 mm, codice BMW 11 34 1 739 823 (11 34 7 505 731 sull'M54, con le stesse quote): fungo da 30,5 mm, stelo da 6,0 mm, lunghezza 105,7 mm, bloccate da semiconi a 3 canalini. Progettate per la potenza di serie, vengono messe alla prova non appena una preparazione aumenta il carico, il regime o la temperatura dei gas di scarico.
Valvole di scarico rinforzate SUPERTECH e FERREA
La valvola di scarico apre il passaggio ai gas combusti. Il fungo raggiunge 760-870 °C su un motore aspirato e 1.000 °C e oltre su un motore sovralimentato. Smaltisce circa il 75 % del calore attraverso la sede e il 20 % attraverso la guida. Ma l'acciaio perde rapidamente resistenza con il calore: il fungo della valvola bimetallica originale, in acciaio al cromo-manganese-nichel, regge ancora 550 MPa a 600 °C, ma solo 300 MPa a 800 °C. Più aumentano carico, regime e pressione di sovralimentazione, più la valvola si scalda, si affatica e rischia di deformarsi e perdere la tenuta.
Le valvole rinforzate usano materiali pensati per queste temperature: l'acciaio per alte temperature di SUPERTECH e soprattutto l'Inconel, una superlega a base di nichel che mantiene 860 MPa a 730 °C e ancora 554 MPa intorno a 815 °C: resta circa l'85 % più resistente dell'acciaio originale intorno a 800 °C e oltre. FERREA dichiara per le sue valvole Competition Plus il 20 % in più di resistenza a caldo e una durata della sede aumentata del 25 %. Per questi motori sono disponibili tre finiture: l'inox nitrurato nero di SUPERTECH, la cui superficie più dura e liscia riduce attrito e usura, l'Inconel di SUPERTECH, consigliato in sovralimentazione, e lo stelo a cromatura dura di FERREA.
È proposta anche una versione in misura +1 mm: cresce solo il fungo, da 30,5 a 31,5 mm. I gas combusti escono più rapidamente dal cilindro, lasciando più spazio ai gas freschi e contribuendo al guadagno di potenza. Si monta su una testata con sedi lavorate a questa misura.
Caratteristiche tecniche delle valvole di scarico
| Codice | Marca | Misura | Ø fungo OEM 30,5 mm | Ø stelo OEM 6 mm | Lunghezza OEM 105,7 mm | Canalini | Materiale |
|---|---|---|---|---|---|---|---|
| BMEVN-1030-12 | SUPERTECH | Standard | 30,5 mm | 6 mm | 105,7 mm | 3 | Inox nitrurato nero |
| BMEVN-1030S-12 | SUPERTECH | Standard | 30,5 mm | 6 mm | 105,7 mm | 1 | Inox nitrurato nero |
| BMEVI-1030S-12 | SUPERTECH | Standard | 30,5 mm | 6 mm | 105,7 mm | 1 | Inconel |
| BMEVN-1031S-12 | SUPERTECH | +1 mm | 31,5 mm | 6 mm | 105,7 mm | 1 | Inox nitrurato nero |
| BMEVI-1031S-12 | SUPERTECH | +1 mm | 31,5 mm | 6 mm | 105,7 mm | 1 | Inconel |
| F1552P*12 | FERREA | Standard | 30,5 mm | 6 mm | 106,0 mm | 3 | Inox, stelo cromato |
| F1553P*12 | FERREA | +1 mm | 31,5 mm | 6 mm | 106,0 mm | 3 | Inox, stelo cromato |
Montaggio delle valvole
| Componente | Originale BMW | Rinforzati |
|---|---|---|
| Semiconi | 11 34 1 461 405 (3 canalini) | KPR-VW6-T (3 canalini) / KPR-6S-7 (1 canalino) |
| Paraolio stelo valvola | Kit 11 34 9 064 457 | VS-VBM6E-12 (scarico) |
| Guida valvola | Ø interno 6,0 mm | GDE-BMW-M50-EI |
Ogni valvola si monta con i semiconi del proprio tipo di canalino, come prescrive SUPERTECH: KPR-VW6-T per i modelli a 3 canalini, KPR-6S-7 per i modelli a 1 canalino. I semiconi originali non sono mai adatti a una valvola a 1 canalino.
Un fungo in misura +1 mm richiede sedi di scarico lavorate a questa misura: un passaggio in rettifica è da prevedere durante la revisione della testata.
Sui motori con VANOS, SUPERTECH sconsiglia le valvole maggiorate: un fungo più grande dell'originale può toccare il bordo delle tasche del pistone a seconda della posizione dell'albero a camme.
Guida tecnica
Le marche proposte
| SUPERTECH, nata nella Silicon Valley, sviluppa da oltre 30 anni valvole, molle, piattelli in titanio e guide per le corse. Le sue valvole in inox, titanio o Inconel sono progettate motore per motore e messe a punto con preparatori rinomati nel dragster, nel rally e in pista. | |
| FERREA Racing Components, creata nel 1978 da Horacio Ferrea e Daniel Urrutia, produce le sue valvole nelle officine di Florida e Argentina, dall'inox alle superleghe a base di nichel e al titanio. I suoi componenti equipaggiano motoristi di tutto il mondo, dalla NASCAR al dragster. |
Come scegliere
Sotto il piattello della molla, i semiconi si alloggiano nel canalino o nei canalini dello stelo per trattenere la valvola. A seconda che lo stelo ne abbia uno o tre, la valvola è trattenuta in modo diverso, e questa scelta cambia ciò che guadagnate.
| Criterio | Opzione 1 | Opzione 2 |
|---|---|---|
| Misura | Misura standard Una testata le cui sedi di scarico non sono mai state ripassate riceve la misura originale, con un fungo da 30,5 mm. |
Misura +1 mm Fungo da 31,5 mm: i gas combusti escono più rapidamente, il cilindro si svuota meglio e lascia più spazio ai gas freschi, contribuendo al guadagno di potenza (circa 10-12 cfm per mm di fungo secondo FERREA). Sedi da lavorare alla nuova misura. Compensa anche sedi rettificate. |
| Canalini | 3 canalini Montaggio BMW ripreso, stelo libero nei semiconi. Basta a un motore stradale vicino all'originale, senza altri componenti; semiconi nuovi consigliati (originali o KPR-VW6-T). Punto debole: un urto in chiusura grava sul canalino inferiore, il più sottile. Unica versione FERREA per questi motori. |
1 canalino I semiconi stringono lo stelo, il canalino è scaricato e l'appoggio più ampio riduce l'attrito. La valvola guadagna in resistenza con molle rigide, alta alzata e alto regime. Scelta SUPERTECH per i motori potenti, unica versione in Inconel, da preferire in sovralimentazione. Semiconi KPR-6S-7 obbligatori, preferibilmente nuovi. |
Quando le valvole rinforzate diventano necessarie
- Alberi a camme con alzata maggiore o molle valvola più rigide
- Regime massimo aumentato
- Aggiunta di una sovralimentazione con turbo o compressore (versione Inconel consigliata)
- Revisione della testata su un motore da circuito, drift o rally
- Valvole originali segnate, usurate o già alla misura di riparazione
Compatibilità veicoli
| Modello | Codice motore | Potenza | Anni |
|---|---|---|---|
| 325i / 325is (E36) | M50B25TU | 192 CV | 1992-1995 |
| 525i / 525iX (E34) | M50B25TU | 192 CV | 1992-1996 |
| 323i / 323ti Compact (E36) | M52B25 | 163-170 CV | 1995-2000 |
| 523i (E39) | M52B25 / M52TU B25 | 163-170 CV | 1995-2000 |
| 323i / 323Ci (E46) | M52TU B25 | 163-170 CV | 1998-2000 |
| Z3 2.3 (E36) | M52TU B25 | 170 CV | 1998-2000 |
| 328i (E36) | M52B28 | 193 CV | 1995-1999 |
| 528i (E39) | M52B28 / M52TU B28 | 193 CV | 1995-2000 |
| 728i / 728iL (E38) | M52B28 / M52TU B28 | 193 CV | 1995-2001 |
| Z3 2.8 (E36) | M52B28 / M52TU B28 | 193 CV | 1996-2000 |
| 328i / 328Ci (E46) | M52TU B28 | 193-196 CV | 1998-2000 |
| 325i / 325xi / 325Ci / 325ti (E46) | M54B25 | 186-192 CV | 2000-2006 |
| 525i (E39) | M54B25 | 186-192 CV | 2000-2004 |
| 525i (E60 / E61) | M54B25 | 186-192 CV | 2003-2005 |
| Z3 2.5i (E36) | M54B25 | 192 CV | 2000-2002 |
| Z4 2.5i (E85) | M54B25 | 192 CV | 2002-2005 |
| X3 2.5i (E83) | M54B25 | 186-192 CV | 2004-2006 |
| 330i / 330xi / 330Ci (E46) | M54B30 | 228-231 CV | 2000-2006 |
| 530i (E39) | M54B30 | 228-231 CV | 2000-2003 |
| 530i (E60) | M54B30 | 228-231 CV | 2003-2005 |
| 730i / 730Li (E65 / E66) | M54B30 | 231 CV | 2003-2008 |
| Z3 3.0i (E36) | M54B30 | 228-231 CV | 2000-2003 |
| Z4 3.0i (E85) | M54B30 | 231 CV | 2002-2005 |
| X3 3.0i (E83) | M54B30 | 228-231 CV | 2003-2006 |
| X5 3.0i (E53) | M54B30 | 228-231 CV | 2000-2006 |
| M3 (E36) 3.0 US | S50B30US | 239 CV | 1994-1995 |
| M3 (E36) 3.2 US | S52B32US | 243 CV | 1996-1999 |
| Z3 M 3.2 US | S52B32US | 239-243 CV | 1998-2000 |
Codice OEM (valvola di scarico): 11 34 1 739 823; 11 34 7 505 731 (M54B25, M54B30)
Pensa anche alle valvole di aspirazione
Su una testata revisionata, le valvole di aspirazione e i paraolio si sostituiscono insieme alle valvole di scarico. Ecco i componenti adatti a questi motori:
| Valvole di aspirazione BMW M50B25TU M52 M54 → |
| Paraolio stelo valvola scarico 6 mm → |
-
