Soupapes échappement renforcées BMW M50B25TU M52B25 M52B28 M54B25 M54B30

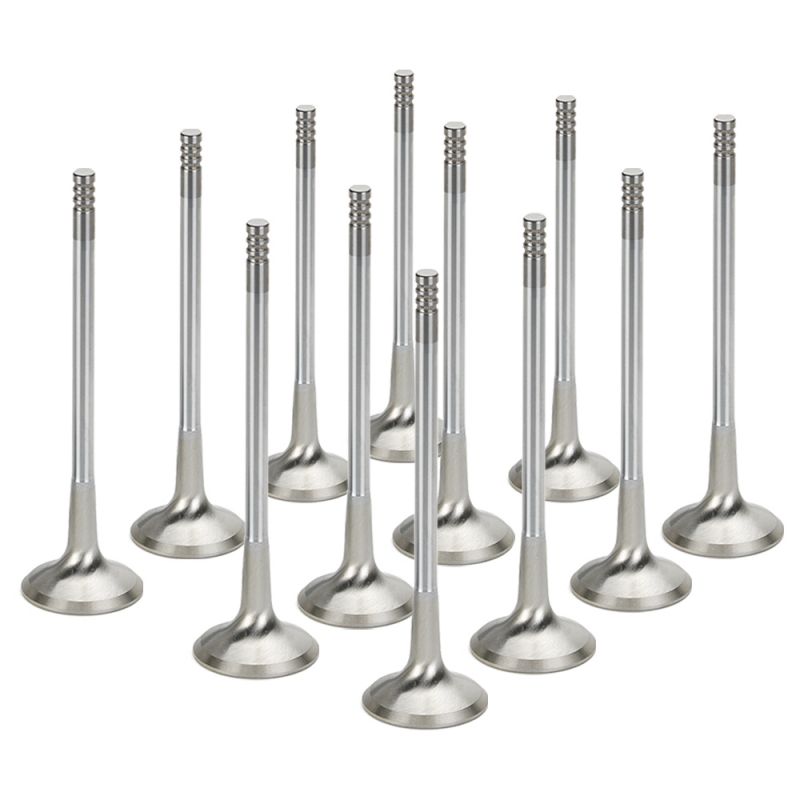

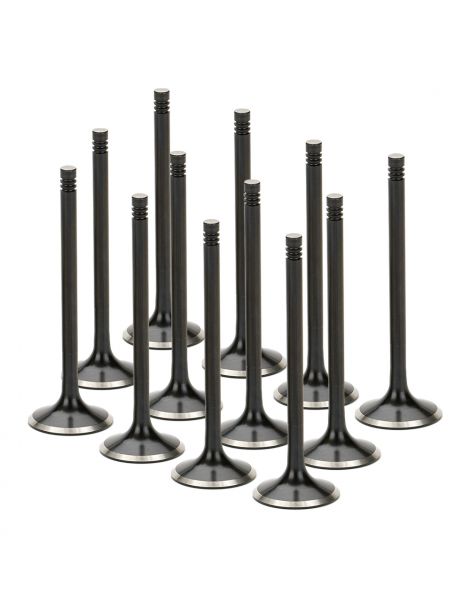

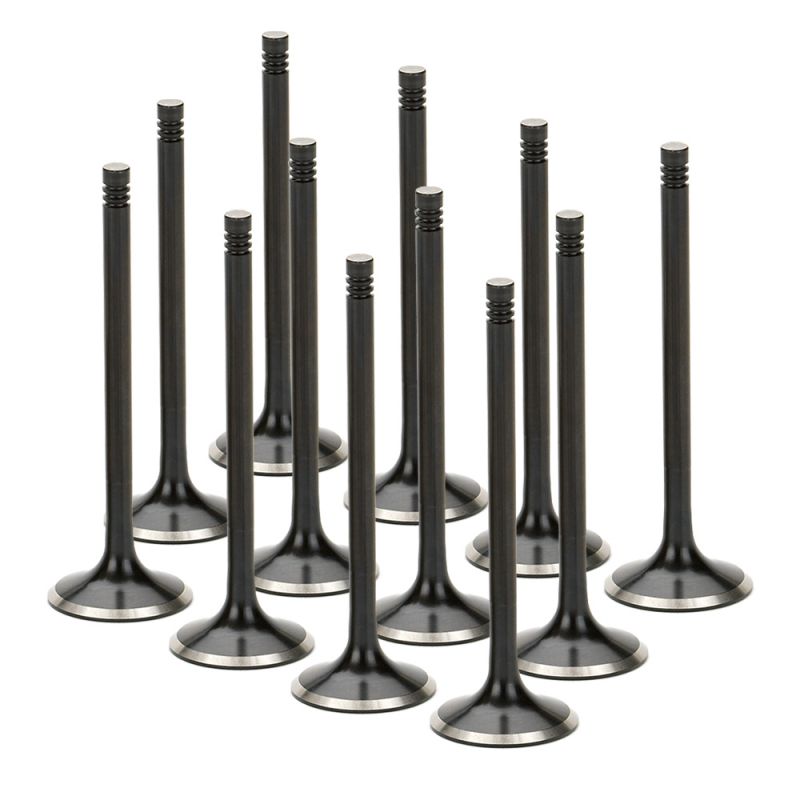

Kit de 12 soupapes d'échappement renforcées pour BMW M50 VANOS, M52 et M54.
- Marques : SUPERTECH, FERREA
- Moteurs : M50B25TU, M52, M54, S50B30US, S52B32US
- Dimensions : tête 30,5 mm ou 31,5 mm, queue 6 mm
- Matière : inox ou Inconel, 1 ou 3 gorges
Les moteurs BMW concernés
Six-cylindres en ligne essence à 24 soupapes, le M50B25TU dans ses versions avec VANOS (à partir de septembre 1992), le M52 en 2.5 et 2.8 litres, le M52TU, puis le M54 en 2.5 et 3.0 litres animent une large partie de la gamme BMW : Série 3 E36 et E46, Série 5 E34, E39 et E60, Série 7 E38 et E65, ainsi que les Z3, Z4, X3 et X5.
Chaque moteur y reçoit 12 soupapes d'échappement bimétal à queue de 6 mm, référence BMW 11 34 1 739 823 (11 34 7 505 731 sur le M54, aux mêmes cotes) : tête de 30,5 mm, queue de 6,0 mm, longueur de 105,7 mm, bloquées par des demi-lunes à 3 gorges. Dessinées pour la puissance de série, elles sont mises à l'épreuve dès qu'une préparation augmente la charge, le régime ou la température des gaz d'échappement.
Soupapes d'échappement renforcées SUPERTECH et FERREA
La soupape d'échappement ouvre le passage aux gaz brûlés. Sa tête atteint 760 à 870 °C sur un moteur atmosphérique, et 1 000 °C et plus sur un moteur suralimenté. Elle évacue environ 75 % de sa chaleur par le siège et 20 % par le guide. Or l'acier perd vite sa résistance avec la chaleur : la tête de la soupape bimétal d'origine, en acier chrome-manganèse-nickel, supporte encore 550 MPa à 600 °C, mais plus que 300 MPa à 800 °C. Plus la charge, le régime et la pression de suralimentation augmentent, plus elle chauffe, fatigue et risque de se déformer et de perdre son étanchéité.
Les soupapes renforcées utilisent des matériaux faits pour ces températures : l'acier haute température de SUPERTECH, et surtout l'Inconel, un superalliage à base de nickel qui garde 860 MPa à 730 °C et encore 554 MPa vers 815 °C : il reste environ 85 % plus résistant que l'acier d'origine vers 800 °C et plus. FERREA annonce pour ses soupapes Competition Plus 20 % de résistance à chaud en plus et une durée de vie du siège allongée de 25 %. Sur ces moteurs, trois finitions sont proposées : l'inox nitruré noir de SUPERTECH, dont la surface durcie et plus lisse réduit le frottement et l'usure, l'Inconel de SUPERTECH, conseillé en suralimentation, et la queue chromée dur de FERREA.
Une version en cote +1 mm est également proposée : seule la tête grandit, de 30,5 à 31,5 mm. Les gaz brûlés sortent plus vite du cylindre, ce qui laisse plus de place aux gaz frais et contribue au gain de puissance. Elle se monte sur une culasse dont les sièges sont usinés à cette cote.
Caractéristiques techniques des soupapes d'échappement
| Référence | Marque | Cote | Ø de tête OEM 30,5 mm | Ø de queue OEM 6 mm | Longueur OEM 105,7 mm | Gorges | Matière |
|---|---|---|---|---|---|---|---|
| BMEVN-1030-12 | SUPERTECH | Origine | 30,5 mm | 6 mm | 105,7 mm | 3 | Inox nitruré noir |
| BMEVN-1030S-12 | SUPERTECH | Origine | 30,5 mm | 6 mm | 105,7 mm | 1 | Inox nitruré noir |
| BMEVI-1030S-12 | SUPERTECH | Origine | 30,5 mm | 6 mm | 105,7 mm | 1 | Inconel |
| BMEVN-1031S-12 | SUPERTECH | +1 mm | 31,5 mm | 6 mm | 105,7 mm | 1 | Inox nitruré noir |
| BMEVI-1031S-12 | SUPERTECH | +1 mm | 31,5 mm | 6 mm | 105,7 mm | 1 | Inconel |
| F1552P*12 | FERREA | Origine | 30,5 mm | 6 mm | 106,0 mm | 3 | Inox, queue chromée |
| F1553P*12 | FERREA | +1 mm | 31,5 mm | 6 mm | 106,0 mm | 3 | Inox, queue chromée |
Montage des soupapes
| Élément | Origine BMW | Renforcés |
|---|---|---|
| Demi-lunes | 11 34 1 461 405 (3 gorges) | KPR-VW6-T (3 gorges) / KPR-6S-7 (1 gorge) |
| Joints de queue | Kit 11 34 9 064 457 | VS-VBM6E-12 (échappement) |
| Guide de soupape | Ø intérieur 6,0 mm | GDE-BMW-M50-EI |
Chaque soupape se monte avec les demi-lunes de son type de gorge, comme le prescrit SUPERTECH : KPR-VW6-T pour les modèles à 3 gorges, KPR-6S-7 pour les modèles à 1 gorge. Les demi-lunes d'origine ne conviennent jamais à une soupape à 1 gorge.
Une tête en cote +1 mm exige des sièges d'échappement usinés à cette cote : un passage chez le rectifieur est à prévoir lors de la réfection de la culasse.
Sur les moteurs à VANOS, SUPERTECH déconseille les soupapes surcotées : une tête plus grande que l'origine peut venir toucher le bord des poches du piston selon la position de l'arbre à cames.
Guide technique
Les marques proposées
| SUPERTECH, né dans la Silicon Valley, développe depuis plus de 30 ans soupapes, ressorts, coupelles titane et guides pour la course. Ses soupapes en inox, titane ou Inconel sont conçues moteur par moteur et mises au point avec des préparateurs réputés en dragster, rallye et circuit. | |
| FERREA Racing Components, créé en 1978 par Horacio Ferrea et Daniel Urrutia, produit ses soupapes dans ses ateliers de Floride et d'Argentine, de l'inox aux superalliages à base de nickel et au titane. Ses pièces équipent des motoristes du monde entier, de la NASCAR au dragster. |
Comment faire son choix
Sous la coupelle de ressort, les demi-lunes se logent dans la ou les gorges de la queue pour retenir la soupape. Selon que la queue en compte une ou trois, la soupape est tenue différemment, et ce choix change ce que vous gagnez.
| Critère | Option 1 | Option 2 |
|---|---|---|
| Cote | Cote d'origine Une culasse dont les sièges d'échappement n'ont jamais été repris reçoit la cote d'origine, avec une tête de 30,5 mm. |
Cote +1 mm Tête de 31,5 mm : les gaz brûlés sortent plus vite, le cylindre se vide mieux et laisse plus de place aux gaz frais, ce qui participe au gain de puissance (environ 10 à 12 cfm par mm de tête selon FERREA). Sièges à usiner à la nouvelle cote. Rattrape aussi des sièges rectifiés. |
| Gorges | 3 gorges Montage BMW repris, queue libre dans ses demi-lunes. Suffit à un moteur routier proche de l'origine, sans autre pièce ; demi-lunes neuves conseillées (origine ou KPR-VW6-T). Point faible : un choc en fermeture se reporte sur la gorge inférieure, la plus fine. Seule version FERREA sur ces moteurs. |
1 gorge Les demi-lunes enserrent la queue, la gorge est déchargée et l'appui plus large réduit le frottement. La soupape gagne en résistance sous ressorts fermes, forte levée et haut régime. Choix SUPERTECH pour les moteurs puissants, seule version en Inconel, à privilégier en suralimentation. Demi-lunes KPR-6S-7 obligatoires, neuves de préférence. |
Quand des soupapes renforcées deviennent nécessaires
- Arbres à cames à plus forte levée ou ressorts de soupapes plus fermes
- Régime maximal relevé
- Ajout d'une suralimentation par turbo ou compresseur (version Inconel conseillée)
- Réfection de culasse sur un moteur de circuit, de drift ou de rallye
- Soupapes d'origine marquées, usées ou déjà à la cote de réparation
Compatibilité véhicules
| Modèle | Code moteur | Puissance | Années |
|---|---|---|---|
| 325i / 325is (E36) | M50B25TU | 192 ch | 1992-1995 |
| 525i / 525iX (E34) | M50B25TU | 192 ch | 1992-1996 |
| 323i / 323ti Compact (E36) | M52B25 | 163-170 ch | 1995-2000 |
| 523i (E39) | M52B25 / M52TU B25 | 163-170 ch | 1995-2000 |
| 323i / 323Ci (E46) | M52TU B25 | 163-170 ch | 1998-2000 |
| Z3 2.3 (E36) | M52TU B25 | 170 ch | 1998-2000 |
| 328i (E36) | M52B28 | 193 ch | 1995-1999 |
| 528i (E39) | M52B28 / M52TU B28 | 193 ch | 1995-2000 |
| 728i / 728iL (E38) | M52B28 / M52TU B28 | 193 ch | 1995-2001 |
| Z3 2.8 (E36) | M52B28 / M52TU B28 | 193 ch | 1996-2000 |
| 328i / 328Ci (E46) | M52TU B28 | 193-196 ch | 1998-2000 |
| 325i / 325xi / 325Ci / 325ti (E46) | M54B25 | 186-192 ch | 2000-2006 |
| 525i (E39) | M54B25 | 186-192 ch | 2000-2004 |
| 525i (E60 / E61) | M54B25 | 186-192 ch | 2003-2005 |
| Z3 2.5i (E36) | M54B25 | 192 ch | 2000-2002 |
| Z4 2.5i (E85) | M54B25 | 192 ch | 2002-2005 |
| X3 2.5i (E83) | M54B25 | 186-192 ch | 2004-2006 |
| 330i / 330xi / 330Ci (E46) | M54B30 | 228-231 ch | 2000-2006 |
| 530i (E39) | M54B30 | 228-231 ch | 2000-2003 |
| 530i (E60) | M54B30 | 228-231 ch | 2003-2005 |
| 730i / 730Li (E65 / E66) | M54B30 | 231 ch | 2003-2008 |
| Z3 3.0i (E36) | M54B30 | 228-231 ch | 2000-2003 |
| Z4 3.0i (E85) | M54B30 | 231 ch | 2002-2005 |
| X3 3.0i (E83) | M54B30 | 228-231 ch | 2003-2006 |
| X5 3.0i (E53) | M54B30 | 228-231 ch | 2000-2006 |
| M3 (E36) 3.0 US | S50B30US | 239 ch | 1994-1995 |
| M3 (E36) 3.2 US | S52B32US | 243 ch | 1996-1999 |
| Z3 M 3.2 US | S52B32US | 239-243 ch | 1998-2000 |
Référence OEM (soupape d'échappement) : 11 34 1 739 823 ; 11 34 7 505 731 (M54B25, M54B30)
Pensez aux soupapes d'admission
Pour une culasse refaite, les soupapes d'admission et les joints de queue se changent en même temps que les soupapes d'échappement. Voici les pièces adaptées à ces moteurs :
| Soupapes d'admission BMW M50B25TU M52 M54 → |
| Joints de queue de soupapes d'échappement 6 mm → |
-
