Coussinets de bielles trimétal BMW M20 M50 M52 M54 Coussinets de bielles trimétal BMW M20 M50 M52 M54 Coussinets de bielles trimétal BMW M20 M50 M52 M54 Coussinets de bielles trimétal BMW M20 M50 M52 M54

Coussinets de bielles trimétal BMW M20 M50 M52 M54

75,14 € TTC
83,48 € TTC -10%

Jeu de 12 demi-coussinets de bielles trimétal pour BMW 6 cylindres en ligne M20, M50, M52 et M54.

  • Marques et traitements : ACL Race et King Racing (option revêtement pMaxKote)
  • Compatibilités : E30, E34, E36, E39, E46, E60, Z3, Z4
  • Codes moteurs : M20, M50, M52, M54, S50B30US, S52B32US
  • Cotes disponibles : standard à +0.50 mm, versions à jeu augmenté (HX / STDX)
6B1490H-STD
4 disponibles en stock France
955 disponibles en stock Europe (délai 72h)
Payer en plusieurs fois

Les six cylindres BMW M20, M50, M52 et M54

Lancé en 1977, le M20 inaugure le six cylindres en ligne compact de BMW : bloc en fonte, simple arbre à cames en tête, deux soupapes par cylindre. Le M50 lui succède en 1990 avec une culasse aluminium à double arbre à cames et quatre soupapes, rejointe par le calage variable VANOS en 1992. De cette architecture naissent le M52, puis le M52TU à double VANOS et le M54 jusqu'à 3.0 litres, ainsi que les M3 nord-américains S50B30US et S52B32US. Tous partagent le même diamètre de maneton de bielle : un seul jeu de coussinets couvre toute la famille.

En sortie d'usine, ces moteurs reçoivent des coussinets de bielles Glyco, référence BMW 11 24 1 284 849 à 854, livrés en demi-coussinets gradués rouge et bleu : BMW associe deux graduations différentes sur une même bielle pour absorber les tolérances d'usinage du maneton. Il s'agit de coussinets bi-métal, un dos en acier revêtu d'un alliage d'aluminium, dimensionnés pour les charges d'un moteur de série. Dès que la puissance, le régime ou la pression de suralimentation augmentent, cette construction atteint ses limites.

Les coussinets de bielles trimétal

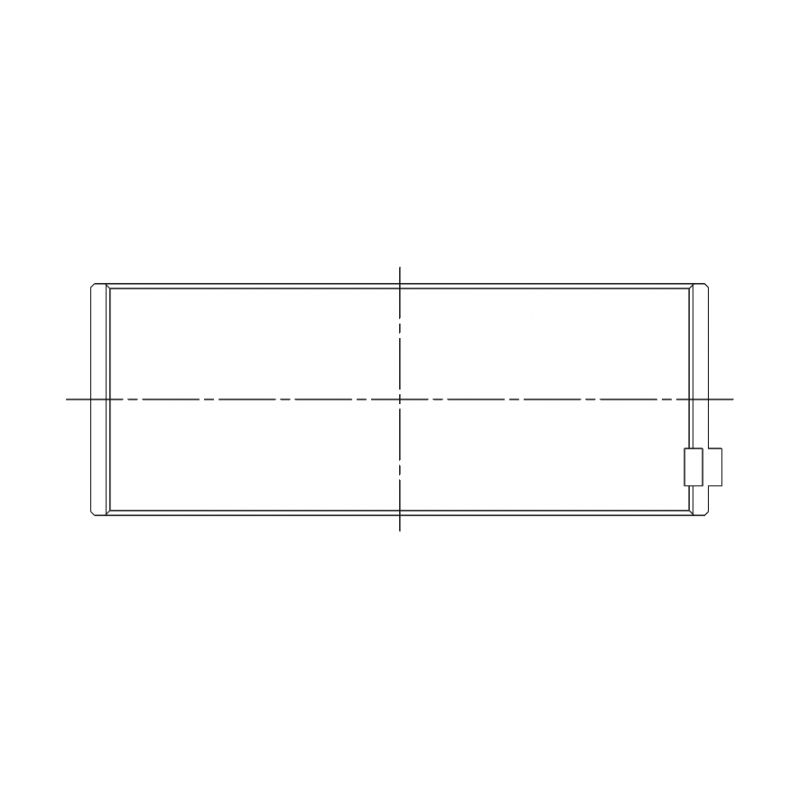

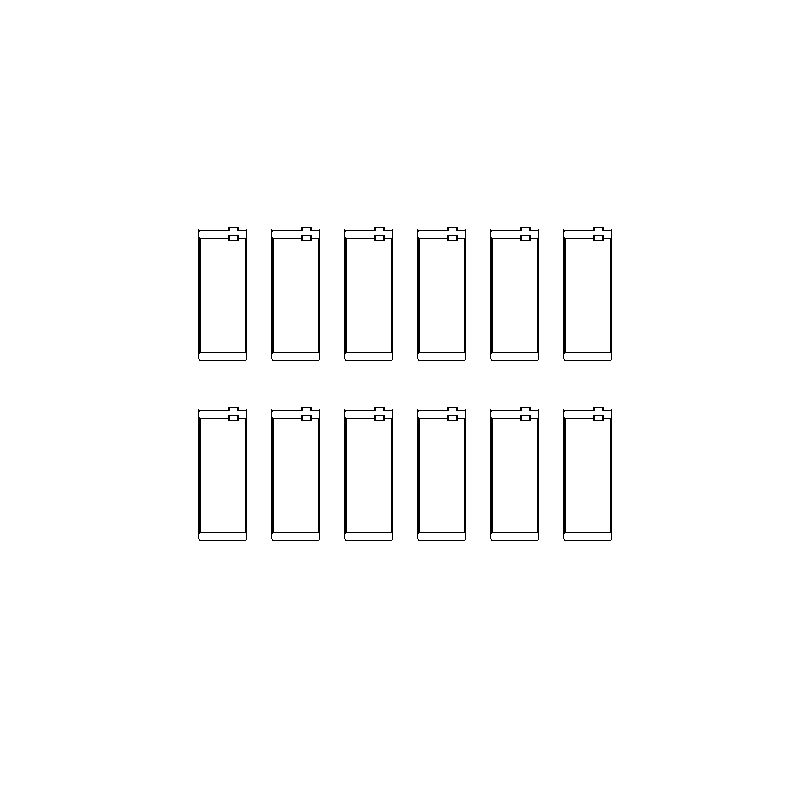

Un coussinet trimétal superpose trois couches : un dos en acier, une couche intermédiaire en cuivre-plomb à forte capacité de charge et une couche de glissement anti-friction qui protège le maneton. Le jeu complet comprend 12 demi-coussinets, soit 6 paires pour un six cylindres.

Le coussinet d'origine se limite à un alliage d'aluminium sur dos acier, destiné aux charges faibles à moyennes, alors que le trimétal est conçu pour des charges élevées et prolongées : un bi-métal aluminium encaisse environ 8 000 psi, un trimétal performance jusqu'à 12 000 psi, soit 50 % de plus. D'où une meilleure résistance et une meilleure durabilité sur les moteurs turbo, compresseur et haut régime.

Caractéristiques techniques

Cotes de montage communes à toutes les références
Coussinets ACL / King
Ø maneton 44.973 / 44.991 mm
Ø logement 48.000 / 48.016 mm
Largeur 18 mm
Référence OEM
Ø maneton 44.975 / 44.991 mm
Ø logement 48.000 / 48.016 mm
RéférenceMarque et traitementCôteÉpaisseur paroi (mm)
OEM : 1.493
6B1490H-STD ACL Race - Sans traitement Standard 1.490
6B1490HX-STD ACL Race - Sans traitement Std, jeu augmenté (HX) 1.477
6B1490H-.025 ACL Race - Sans traitement +0.025 1.503
6B1490H-.25 ACL Race - Sans traitement +0.25 1.615
6B1490H-.50 ACL Race - Sans traitement +0.50 1.740
CR6640XP King Racing - Sans traitement Standard 1.491
CR6640XP STDX King Racing - Sans traitement Std, jeu augmenté (STDX) 1.478
CR6640XP0.25 King Racing - Sans traitement +0.25 1.618
CR6640XP0.5 King Racing - Sans traitement +0.50 1.745
CR6640XPC King Racing - pMaxKote Standard 1.491
CR6640XPC STDX King Racing - pMaxKote Std, jeu augmenté (STDX) 1.478
CR6640XPC.026 King Racing - pMaxKote +0.026 1.504
CR6640XPC0.25 King Racing - pMaxKote +0.25 1.618
CR6640XPC0.5 King Racing - pMaxKote +0.50 1.745

Jeu de fonctionnement

Le jeu de fonctionnement est l'espace entre le coussinet et le maneton où circule le film d'huile.

En marche, le maneton ne frotte pas sur le coussinet : il tourne sur ce film d'huile, qui supporte la charge. Le jeu règle l'épaisseur de ce film : trop serré, l'huile circule mal, la température grimpe et le risque de grippage augmente ; trop large, l'huile s'échappe, le film perd en portance et la pression d'huile chute. Un jeu correct est le bon compromis entre une lubrification suffisante et un film bien maintenu.

Côte / versionQuand la choisirACL Race SeriesKing XP / XPC
Standard (STD) Maneton d'origine, non rectifié 0.049 à 0.058 mm 0.045 mm - 0.055 mm
Jeu majoré (HX / STDX) Jeu plus large : fort débit d'huile, haut régime 0.074 à 0.083 mm 0.070 mm - 0.080 mm
+0.025 / +0.026 mm Maneton poli 0.049 à 0.058 mm 0.045 mm - 0.055 mm
+0.25 mm Maneton rectifié à 0.25 mm 0.049 à 0.058 mm 0.045 mm - 0.055 mm
+0.50 mm Maneton rectifié à 0.50 mm 0.049 à 0.058 mm 0.045 mm - 0.055 mm

Contrôle au montage : posez un fil calibré (Plastigauge) sur le maneton, serrez le chapeau de bielle au couple (voir le tableau des couples ci-dessous), puis comparez l'écrasement du fil à la réglette pour lire le jeu.

Plastigauge

Commander le Plastigauge →

Couples de serrage des vis de bielle

Visserie Au couple À la jauge (allongement)
Vis d'origine (OEM), 24v M50/M52/M54 5 Nm + 20 Nm + 70°
Vis d'origine (OEM), 12v M20 20 Nm + 70°
Bielle forgée, ARP2000
(3/8″ × 38 mm)
61 Nm 0.140 à 0.152 mm
Bielle forgée, ARP L19
(3/8″ × 38 mm)
67.8 Nm 0.152 à 0.165 mm

ARP recommande la méthode par allongement (jauge).

Guide technique

Les coussinets de bielles ACL et King présentés ici sont des coussinets trimétal, conçus pour la préparation moteur et la compétition. Face à un coussinet d'origine, ils encaissent des charges bien plus élevées : ils supportent une hausse de puissance, un haut régime ou l'ajout d'un turbo ou d'un compresseur, là où un coussinet de série atteint vite sa limite.

Les deux marques

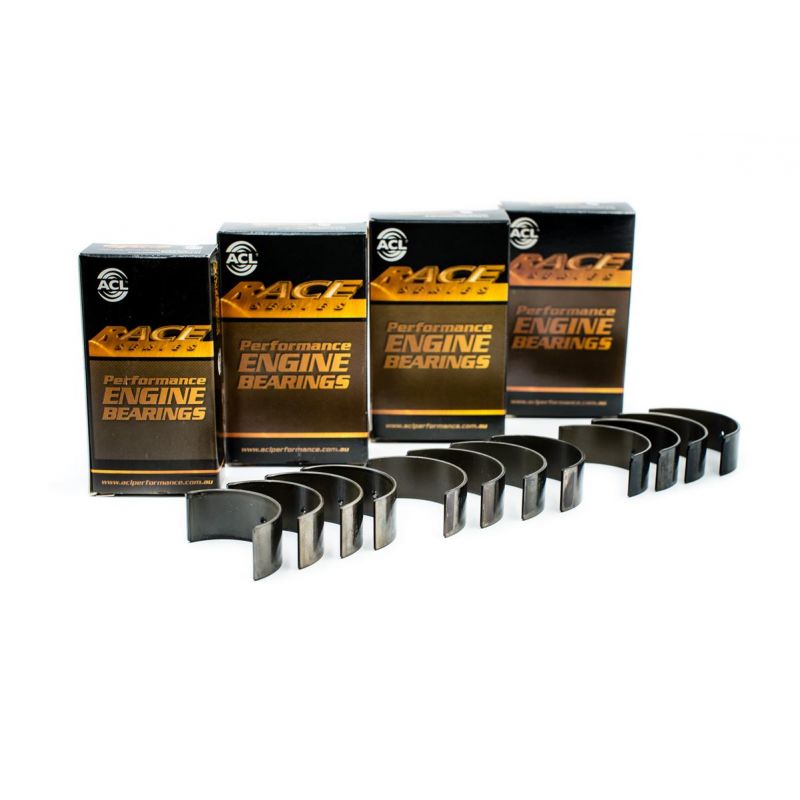

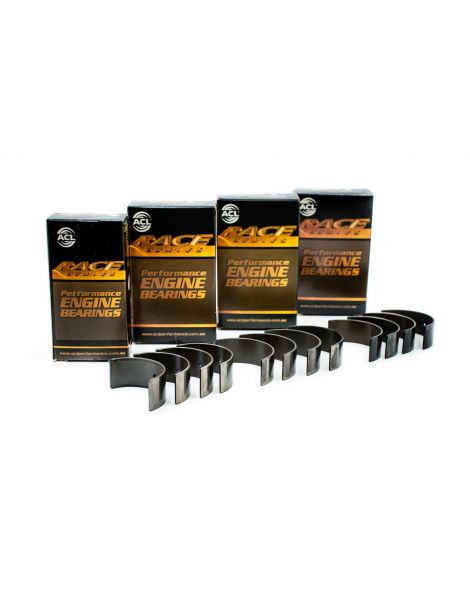

ACL ACL Bearing Company, fabricant australien de coussinets moteur haute performance depuis 1949, propose avec sa gamme Race Series des coussinets trimétal précis, déclinés en de nombreuses cotes et éprouvés sur les moteurs préparés du monde entier.

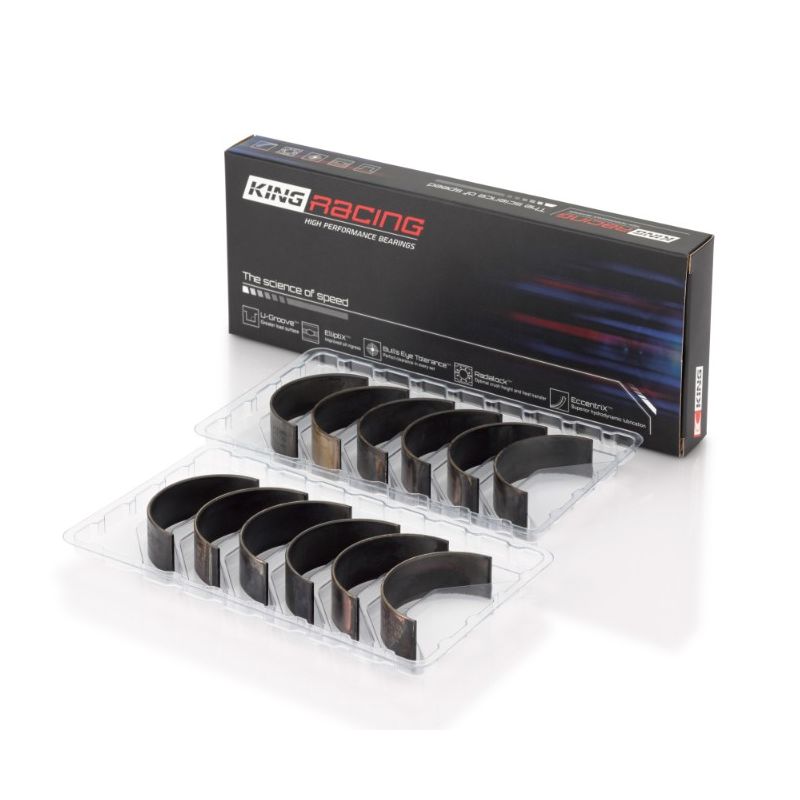

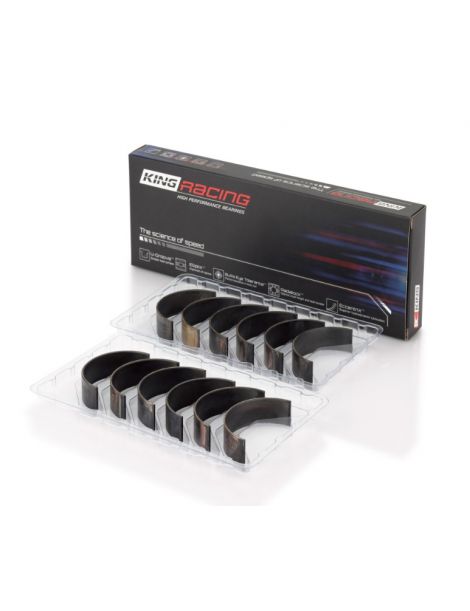

King Racing King Engine Bearings, fabricant israélien de coussinets moteur haute performance depuis les années 1960, propose avec son alliage trimétal pMax Black des coussinets conçus pour les fortes charges, avec un revêtement pMaxKote proposé en option (version XPC).

Construction et avantages

Critère ACL Race Series King Racing
Vue en coupe Coupe d'un coussinet trimétal ACL Race Series Coupe d'un coussinet trimétal King Racing
Type Coussinet trimétal haute performance Coussinet trimétal haute performance
Pays de fabrication Australie Israël
Construction Trimétal : dos acier, couche de cuivre, surface tendre Trimétal : dos acier, couche de cuivre, surface tendre
Alliage Race Series (cuivre-plomb) pMax Black (cuivre-plomb durci)
Revêtement protecteur Non pMaxKote (en option, version XPC) : revêtement polymère en surface qui limite l'usure lors des baisses de lubrification (démarrages, film d'huile réduit).
Cotes disponibles Standard à +0.50 mm (+ jeu augmenté HX) Standard à +0.50 mm (+ jeu augmenté STDX)

Compatibilité véhicules

Ce jeu de coussinets de bielles convient à toutes les motorisations six cylindres BMW partageant le même diamètre de maneton de bielle :

MarqueModèle (châssis)Code moteurPuissanceAnnées
BMW Série 3 (E21) 320/6 M20B20 122 cv 1977–1982
BMW Série 3 (E30) 320i M20B20 125–129 cv 1982–1993
BMW Série 5 (E12) 520/6 M20B20 122 cv 1976–1981
BMW Série 5 (E28) 520i M20B20 125–150 cv 1981–1987
BMW Série 5 (E34) 520i M20B20 129 cv 1987–1990
Bertone Freeclimber 2.0 M20B20 129 cv 1990–1993
Alpina C1 (E21/E30) 2.3 M20B23 170 cv 1980–1985
BMW Série 3 (E21) 323i M20B23 143 cv 1978–1982
BMW Série 3 (E30) 323i M20B23 139–150 cv 1982–1986
Alpina C1 (E30) 2.5 M20B25 190 cv 1986–1988
Alpina C2 (E30) 2.5 M20B25 185 cv 1985–1988
BMW Série 3 (E30) 325i / 325iX M20B25 170–192 cv 1983–1993
BMW Série 5 (E34) 525i M20B25 170 cv 1988–1990
BMW Z1 Roadster 2.5 M20B25 170 cv 1988–1991
Alpina B3 (E30) 2.7 M20B27 204 cv 1987–1992
Alpina C2 (E30) 2.7 M20B27 204–209 cv 1986–1987
BMW Série 3 (E30) 325e M20B27 122–129 cv 1983–1988
BMW Série 5 (E28) 525e M20B27 122–129 cv 1981–1987
Bertone Freeclimber 2.7 M20B27 129 cv 1991–1993
BMW Série 3 (E36) 320i M50B20 150 cv 1991–1999
BMW Série 5 (E34) 520i M50B20 150 cv 1990–1996
BMW Série 3 (E36) 325i / 325is M50B25 192 cv 1990–1995
BMW Série 5 (E34) 525i / 525iX M50B25 192 cv 1990–1996
BMW Série 3 (E36/E46) 320i M52B20 150 cv 1995–2001
BMW Série 5 (E39) 520i M52B20 136–150 cv 1996–2003
BMW Z3 Roadster (E36) 2.0i M52B20 150 cv 1999–2003
BMW Série 3 (E36/E46) 323i / 323Ci / 323ti M52B25 163–173 cv 1995–2000
BMW Série 5 (E39) 523i M52B25 170 cv 1995–2000
BMW Z3 Roadster (E36) 2.5 M52B25 170 cv 1998–2000
Alpina B3 (E46) 3.3 / 3.4S M52B28 280–305 cv 1999–2006
Alpina B10 (E39) 3.3 M52B28 280 cv 1999–2003
BMW Série 3 (E36/E46) 328i / 328Ci M52B28 193–196 cv 1995–2000
BMW Série 5 (E39) 528i M52B28 193 cv 1995–2000
BMW Série 7 (E38) 728i / 728iL M52B28 193 cv 1995–2001
BMW Z3 (E36) 2.8i M52B28 193 cv 1996–2000
Land Rover Defender (L316) 2.8 4x4 M52B28 190 cv 1998–2003
BMW Série 3 (E46) 320i / 320Ci M54B22 163–170 cv 2000–2007
BMW Série 5 (E39/E60) 520i M54B22 163–170 cv 2000–2010
BMW Z3 Roadster (E36) 2.2i M54B22 163–170 cv 2000–2003
BMW Z4 Roadster (E85) 2.2i M54B22 170 cv 2003–2005
BMW Série 3 (E46) 325i / 325xi / 325Ci / 325ti M54B25 186–192 cv 2000–2006
BMW Série 5 (E39/E60/E61) 525i M54B25 186–192 cv 2000–2010
BMW X3 (E83) 2.5i M54B25 186–192 cv 2004–2006
BMW Z3 Roadster (E36) 2.5i M54B25 192 cv 2000–2002
BMW Z4 (E85/E86) 2.5i M54B25 192 cv 2002–2005
BMW Série 3 (E46) 330i / 330xi / 330Ci M54B30 228–231 cv 2000–2006
BMW Série 5 (E39/E60) 530i M54B30 228–231 cv 2000–2005
BMW Série 7 (E65/E66) 730i / 730Li M54B30 231 cv 2003–2008
BMW X3 (E83) 3.0i / xDrive M54B30 231 cv 2003–2006
BMW X5 (E53) 3.0i M54B30 231 cv 2000–2006
BMW Z3 Roadster / Coupé (E36) 3.0i M54B30 228–231 cv 2000–2003
BMW M3 (E36, marché nord-américain) 3.0 S50B30US 239 cv 1994–1995
BMW M3 (E36, marché nord-américain) 3.2 S52B32US 243 cv 1996–1999
BMW Z3 M Coupé / Roadster (E36, marché nord-am.) 3.2 S52B32US 239–243 cv 1998–2000

Pourquoi changer les coussinets

Remplacer les coussinets lors d'une préparation ou d'une réfection, c'est se prémunir contre la casse la plus coûteuse : un coussinet de bielle défaillant raye le maneton, pollue le circuit d'huile de ses débris et oblige au moins à rectifier le vilebrequin, voire à remplacer la bielle et le bloc. Face à ces frais, un jeu neuf pèse peu : c'est la pièce la moins chère de l'attelage mobile, mais celle dont la défaillance revient le plus cher.
