Trimetall-Pleuellager BMW M20 M50 M52 M54
Satz mit 12 Trimetall-Pleuellagerhalbschalen für BMW Reihensechszylinder M20, M50, M52 und M54.
- Marken und Behandlungen: ACL Race und King Racing (optionale pMaxKote-Beschichtung)
- Kompatibilität: E30, E34, E36, E39, E46, E60, Z3, Z4
- Motorcodes: M20, M50, M52, M54, S50B30US, S52B32US
- Verfügbare Maße: Standard bis +0.50 mm, Versionen mit erhöhtem Spiel (HX / STDX)
Die BMW Sechszylinder M20, M50, M52 und M54
Der 1977 eingeführte M20 begründete BMWs kompakten Reihensechszylinder: Graugussblock, einfache obenliegende Nockenwelle, zwei Ventile pro Zylinder. 1990 folgte der M50 mit Aluminiumkopf, zwei Nockenwellen und vier Ventilen, ab 1992 mit VANOS-Nockenwellenverstellung. Aus dieser Architektur entstanden der M52, danach der M52TU mit Doppel-VANOS und der M54 bis 3.0 Liter sowie die nordamerikanischen M3-Motoren S50B30US und S52B32US. Alle haben denselben Pleuelzapfendurchmesser: Ein einziger Lagersatz deckt die gesamte Familie ab.
Ab Werk erhalten diese Motoren Pleuellager von Glyco, BMW-Teilenummer 11 24 1 284 849 bis 854, geliefert als rot und blau gradierte Lagerschalen: BMW kombiniert zwei unterschiedliche Gradierungen an einem Pleuel, um die Fertigungstoleranzen des Zapfens auszugleichen. Es handelt sich um Zweistofflager, ein Stahlrücken mit Aluminiumlegierung, ausgelegt auf die Belastungen eines Serienmotors. Sobald Leistung, Drehzahl oder Ladedruck steigen, erreicht diese Bauart ihre Grenzen.
Trimetall-Pleuellager

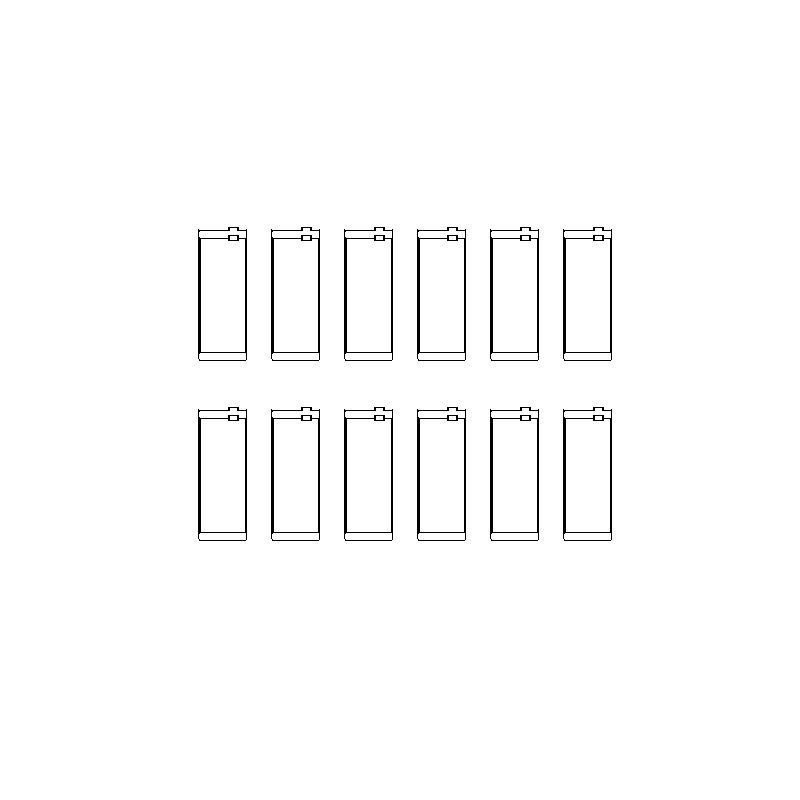

Ein Trimetall-Lager besteht aus drei Schichten: einem Stahlrücken, einer Zwischenschicht aus Kupfer-Blei mit hoher Tragfähigkeit und einer reibungsarmen Laufschicht, die den Zapfen schützt. Der komplette Satz umfasst 12 Lagerschalen, also sechs Paare für einen Sechszylinder.
Das Originallager beschränkt sich auf eine Aluminiumlegierung auf Stahlrücken, ausgelegt für niedrige bis mittlere Belastungen, während Trimetall für hohe und dauerhafte Belastungen konzipiert ist: ein Aluminium-Bimetall verträgt etwa 8 000 psi, ein Performance-Trimetall bis zu 12 000 psi, also 50 % mehr. Daraus ergeben sich eine höhere Belastbarkeit und eine längere Lebensdauer bei Turbo-, Kompressor- und hochdrehenden Motoren.
Technische Daten

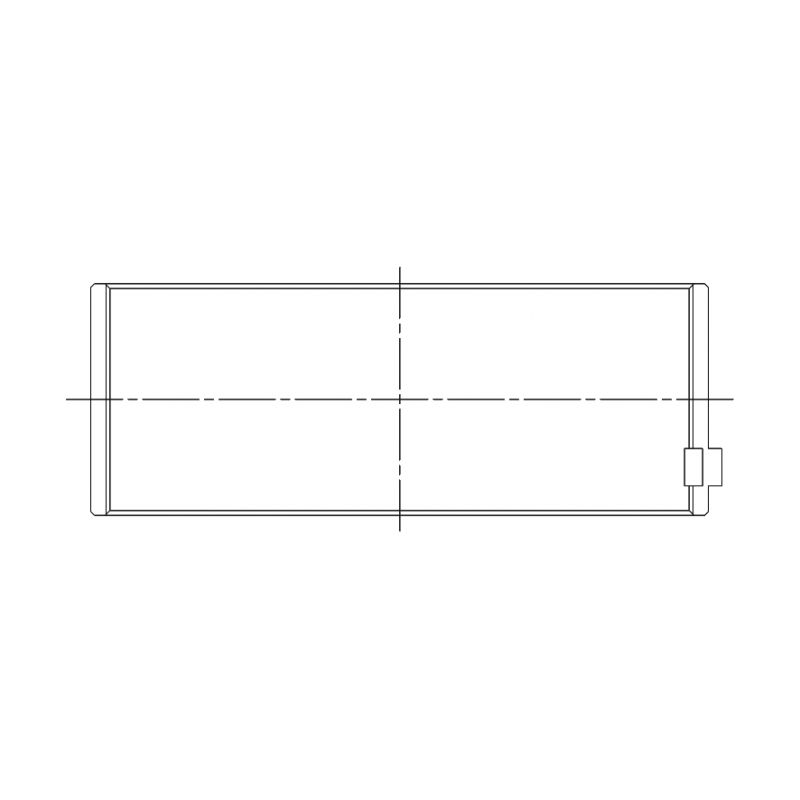

| ACL / King Lager Ø Pleuelzapfen 44.973 / 44.991 mm Ø Lagersitz 48.000 / 48.016 mm Breite 18 mm |
OEM-Referenz Ø Pleuelzapfen 44.975 / 44.991 mm Ø Lagersitz 48.000 / 48.016 mm |
| Referenz | Marke und Behandlung | Maß | Wandstärke (mm) OEM : 1.493 |
|---|---|---|---|
| 6B1490H-STD | ACL Race - Ohne Behandlung | Standard | 1.490 |
| 6B1490HX-STD | ACL Race - Ohne Behandlung | Std, erhöhtes Spiel (HX) | 1.477 |
| 6B1490H-.025 | ACL Race - Ohne Behandlung | +0.025 | 1.503 |
| 6B1490H-.25 | ACL Race - Ohne Behandlung | +0.25 | 1.615 |
| 6B1490H-.50 | ACL Race - Ohne Behandlung | +0.50 | 1.740 |
| CR6640XP | King Racing - Ohne Behandlung | Standard | 1.491 |
| CR6640XP STDX | King Racing - Ohne Behandlung | Std, erhöhtes Spiel (STDX) | 1.478 |
| CR6640XP0.25 | King Racing - Ohne Behandlung | +0.25 | 1.618 |
| CR6640XP0.5 | King Racing - Ohne Behandlung | +0.50 | 1.745 |
| CR6640XPC | King Racing - pMaxKote | Standard | 1.491 |
| CR6640XPC STDX | King Racing - pMaxKote | Std, erhöhtes Spiel (STDX) | 1.478 |
| CR6640XPC.026 | King Racing - pMaxKote | +0.026 | 1.504 |
| CR6640XPC0.25 | King Racing - pMaxKote | +0.25 | 1.618 |
| CR6640XPC0.5 | King Racing - pMaxKote | +0.50 | 1.745 |
Betriebsspiel
Das Betriebsspiel ist der Spalt zwischen Lager und Zapfen, in dem der Ölfilm zirkuliert.
Im Betrieb reibt der Pleuelzapfen nicht am Lager: Er läuft auf diesem Ölfilm, der die Last trägt. Das Spiel bestimmt die Dicke dieses Films: zu eng fließt das Öl schlecht, die Temperatur steigt und die Fressgefahr nimmt zu; zu weit entweicht das Öl, der Film verliert Tragfähigkeit und der Öldruck sinkt. Das richtige Spiel ist der Ausgleich zwischen ausreichender Schmierung und einem gut aufrechterhaltenen Ölfilm.
| Maß / Ausführung | Wann wählen | ACL Race Series | King XP / XPC |
|---|---|---|---|
| Standard (STD) | Serienzapfen, nicht geschliffen | 0.049 bis 0.058 mm | 0.045 mm - 0.055 mm |
| Vergrößertes Spiel (HX / STDX) | Größeres Spiel: hoher Öldurchsatz, hohe Drehzahl | 0.074 bis 0.083 mm | 0.070 mm - 0.080 mm |
| +0.025 / +0.026 mm | Polierter Zapfen | 0.049 bis 0.058 mm | 0.045 mm - 0.055 mm |
| +0.25 mm | Zapfen auf 0.25 mm geschliffen | 0.049 bis 0.058 mm | 0.045 mm - 0.055 mm |
| +0.50 mm | Zapfen auf 0.50 mm geschliffen | 0.049 bis 0.058 mm | 0.045 mm - 0.055 mm |
Kontrolle bei der Montage: einen Messfaden (Plastigauge) auf den Zapfen legen, den Pleueldeckel mit dem vorgeschriebenen Drehmoment anziehen (siehe Drehmomenttabelle unten) und die Quetschbreite mit der Skala vergleichen, um das Spiel abzulesen.

Anzugsdrehmomente der Pleuelschrauben
| Schrauben | Nach Drehmoment | Nach Dehnung (Messuhr) |
| Original-Schrauben (OEM), 24V M50/M52/M54 | 5 Nm + 20 Nm + 70° | |
| Original-Schrauben (OEM), 12V M20 | 20 Nm + 70° | |
| Geschmiedetes Pleuel, ARP2000 (3/8″ × 38 mm) |
61 Nm | 0.140 bis 0.152 mm |
| Geschmiedetes Pleuel, ARP L19 (3/8″ × 38 mm) |
67.8 Nm | 0.152 bis 0.165 mm |
ARP empfiehlt die Dehnungsmethode (Messuhr).
Technischer Leitfaden
Die hier gezeigten Pleuellager von ACL und King sind Trimetall-Lager, ausgelegt für den Motorenbau und den Rennsport. Im Vergleich zu einem Original-Lager nehmen sie deutlich höhere Belastungen auf: Sie verkraften mehr Leistung, hohe Drehzahlen oder den Einbau eines Turbos oder Kompressors, dort wo ein Serienlager schnell an seine Grenze kommt.
Die beiden Marken
![]() |

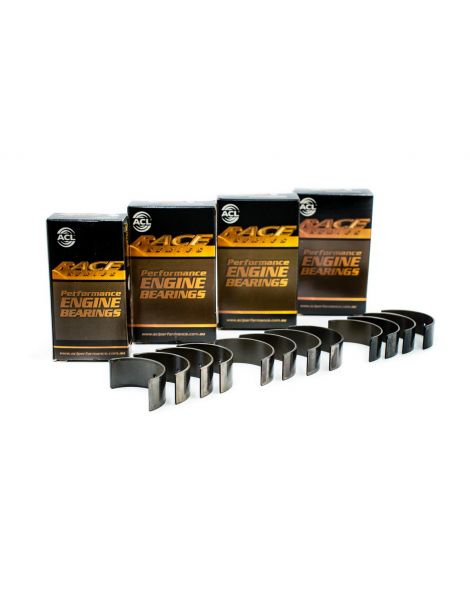

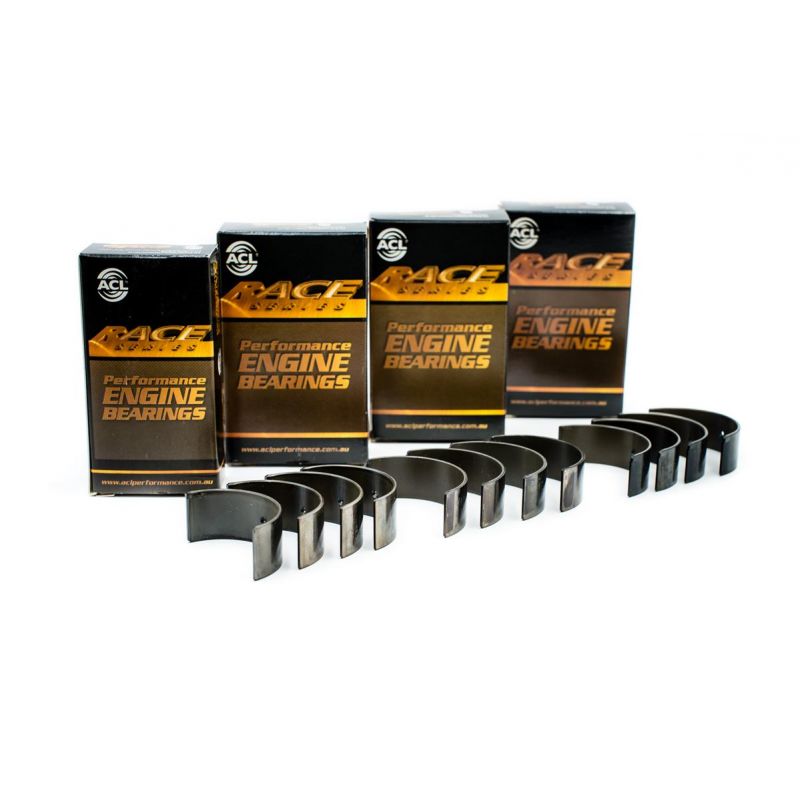

ACL Bearing Company, australischer Hersteller von Hochleistungs-Motorlagern seit 1949, bietet mit seiner Race Series präzise Trimetall-Lager, in zahlreichen Übermaßen erhältlich und weltweit in getunten Motoren bewährt. |
![]() |

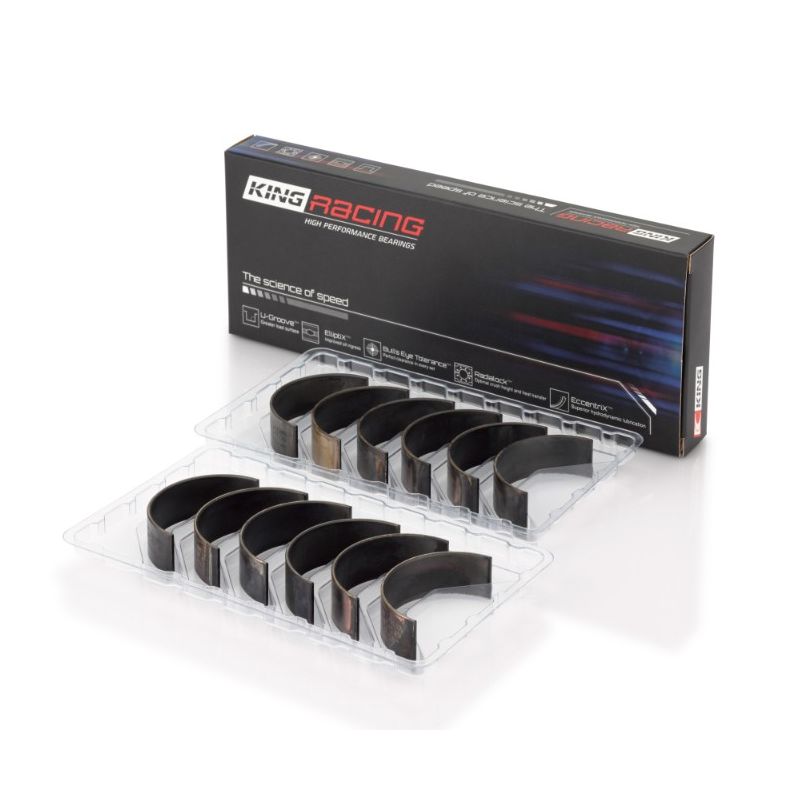

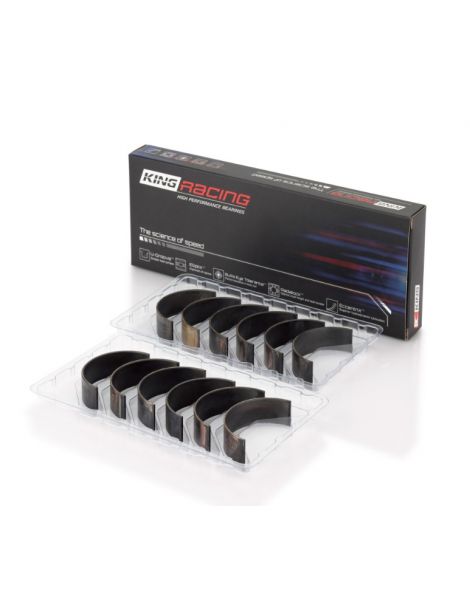

King Engine Bearings, israelischer Hersteller von Hochleistungs-Motorlagern seit den 1960er-Jahren, bietet mit seiner Trimetall-Legierung pMax Black Lager, die für hohe Belastungen ausgelegt sind, mit einer optionalen pMaxKote-Beschichtung (Version XPC). |
Aufbau und Vorteile
| Merkmal | ACL Race Series | King Racing |
| Schnittansicht | ![]() |
![]() |
| Typ | Hochleistungs-Trimetall-Lager | Hochleistungs-Trimetall-Lager |
| Herstellungsland | Australien | Israel |
| Aufbau | Trimetall: Stahlrücken, Kupferschicht, weiche Oberfläche | Trimetall: Stahlrücken, Kupferschicht, weiche Oberfläche |
| Legierung | Race Series (Kupfer-Blei) | pMax Black (gehärtetes Kupfer-Blei) |
| Schutzbeschichtung | Nein | pMaxKote (optional, Version XPC): Polymerbeschichtung auf der Oberfläche, die den Verschleiß bei geringer Schmierung reduziert (Kaltstarts, dünner Ölfilm). |
| Verfügbare Maße | Standard bis +0.50 mm (+ vergrößertes Spiel HX) | Standard bis +0.50 mm (+ vergrößertes Spiel STDX) |
Fahrzeugkompatibilität
Dieser Pleuellagersatz passt für alle BMW Sechszylinder-Motoren mit demselben Pleuelzapfen-Durchmesser:
| Marke | Modell (Baureihe) | Motorcode | Leistung | Jahre |
|---|---|---|---|---|
| BMW | 3er (E21) 320/6 | M20B20 | 122 PS | 1977–1982 |
| BMW | 3er (E30) 320i | M20B20 | 125–129 PS | 1982–1993 |
| BMW | 5er (E12) 520/6 | M20B20 | 122 PS | 1976–1981 |
| BMW | 5er (E28) 520i | M20B20 | 125–150 PS | 1981–1987 |
| BMW | 5er (E34) 520i | M20B20 | 129 PS | 1987–1990 |
| Bertone | Freeclimber 2.0 | M20B20 | 129 PS | 1990–1993 |
| Alpina | C1 (E21/E30) 2.3 | M20B23 | 170 PS | 1980–1985 |
| BMW | 3er (E21) 323i | M20B23 | 143 PS | 1978–1982 |
| BMW | 3er (E30) 323i | M20B23 | 139–150 PS | 1982–1986 |
| Alpina | C1 (E30) 2.5 | M20B25 | 190 PS | 1986–1988 |
| Alpina | C2 (E30) 2.5 | M20B25 | 185 PS | 1985–1988 |
| BMW | 3er (E30) 325i / 325iX | M20B25 | 170–192 PS | 1983–1993 |
| BMW | 5er (E34) 525i | M20B25 | 170 PS | 1988–1990 |
| BMW | Z1 Roadster 2.5 | M20B25 | 170 PS | 1988–1991 |
| Alpina | B3 (E30) 2.7 | M20B27 | 204 PS | 1987–1992 |
| Alpina | C2 (E30) 2.7 | M20B27 | 204–209 PS | 1986–1987 |
| BMW | 3er (E30) 325e | M20B27 | 122–129 PS | 1983–1988 |
| BMW | 5er (E28) 525e | M20B27 | 122–129 PS | 1981–1987 |
| Bertone | Freeclimber 2.7 | M20B27 | 129 PS | 1991–1993 |
| BMW | 3er (E36) 320i | M50B20 | 150 PS | 1991–1999 |
| BMW | 5er (E34) 520i | M50B20 | 150 PS | 1990–1996 |
| BMW | 3er (E36) 325i / 325is | M50B25 | 192 PS | 1990–1995 |
| BMW | 5er (E34) 525i / 525iX | M50B25 | 192 PS | 1990–1996 |
| BMW | 3er (E36/E46) 320i | M52B20 | 150 PS | 1995–2001 |
| BMW | 5er (E39) 520i | M52B20 | 136–150 PS | 1996–2003 |
| BMW | Z3 Roadster (E36) 2.0i | M52B20 | 150 PS | 1999–2003 |
| BMW | 3er (E36/E46) 323i / 323Ci / 323ti | M52B25 | 163–173 PS | 1995–2000 |
| BMW | 5er (E39) 523i | M52B25 | 170 PS | 1995–2000 |
| BMW | Z3 Roadster (E36) 2.5 | M52B25 | 170 PS | 1998–2000 |
| Alpina | B3 (E46) 3.3 / 3.4S | M52B28 | 280–305 PS | 1999–2006 |
| Alpina | B10 (E39) 3.3 | M52B28 | 280 PS | 1999–2003 |
| BMW | 3er (E36/E46) 328i / 328Ci | M52B28 | 193–196 PS | 1995–2000 |
| BMW | 5er (E39) 528i | M52B28 | 193 PS | 1995–2000 |
| BMW | 7er (E38) 728i / 728iL | M52B28 | 193 PS | 1995–2001 |
| BMW | Z3 (E36) 2.8i | M52B28 | 193 PS | 1996–2000 |
| Land Rover | Defender (L316) 2.8 4x4 | M52B28 | 190 PS | 1998–2003 |
| BMW | 3er (E46) 320i / 320Ci | M54B22 | 163–170 PS | 2000–2007 |
| BMW | 5er (E39/E60) 520i | M54B22 | 163–170 PS | 2000–2010 |
| BMW | Z3 Roadster (E36) 2.2i | M54B22 | 163–170 PS | 2000–2003 |
| BMW | Z4 Roadster (E85) 2.2i | M54B22 | 170 PS | 2003–2005 |
| BMW | 3er (E46) 325i / 325xi / 325Ci / 325ti | M54B25 | 186–192 PS | 2000–2006 |
| BMW | 5er (E39/E60/E61) 525i | M54B25 | 186–192 PS | 2000–2010 |
| BMW | X3 (E83) 2.5i | M54B25 | 186–192 PS | 2004–2006 |
| BMW | Z3 Roadster (E36) 2.5i | M54B25 | 192 PS | 2000–2002 |
| BMW | Z4 (E85/E86) 2.5i | M54B25 | 192 PS | 2002–2005 |
| BMW | 3er (E46) 330i / 330xi / 330Ci | M54B30 | 228–231 PS | 2000–2006 |
| BMW | 5er (E39/E60) 530i | M54B30 | 228–231 PS | 2000–2005 |
| BMW | 7er (E65/E66) 730i / 730Li | M54B30 | 231 PS | 2003–2008 |
| BMW | X3 (E83) 3.0i / xDrive | M54B30 | 231 PS | 2003–2006 |
| BMW | X5 (E53) 3.0i | M54B30 | 231 PS | 2000–2006 |
| BMW | Z3 Roadster / Coupé (E36) 3.0i | M54B30 | 228–231 PS | 2000–2003 |
| BMW | M3 (E36, nordamerikanischer Markt) 3.0 | S50B30US | 239 PS | 1994–1995 |
| BMW | M3 (E36, nordamerikanischer Markt) 3.2 | S52B32US | 243 PS | 1996–1999 |
| BMW | Z3 M Coupé / Roadster (E36, nordam. Markt) 3.2 | S52B32US | 239–243 PS | 1998–2000 |
Warum die Lager tauschen
Wer die Lager beim Aufbau oder bei der Überholung erneuert, schützt sich vor dem teuersten Schaden: Ein verschlissenes Pleuellager beschädigt den Hubzapfen, verschmutzt den Ölkreislauf mit Partikeln und erzwingt mindestens das Nachschleifen der Kurbelwelle, wenn nicht sogar neue Pleuel und einen neuen Block. Gegen diese Kosten fällt ein neuer Satz kaum ins Gewicht: Er ist das günstigste Teil des Kurbeltriebs, aber das, dessen Ausfall am meisten kostet.
-
