Cojinetes de biela trimetal BMW M20 M50 M52 M54 Cojinetes de biela trimetal BMW M20 M50 M52 M54 Cojinetes de biela trimetal BMW M20 M50 M52 M54 Cojinetes de biela trimetal BMW M20 M50 M52 M54

Cojinetes de biela trimetal BMW M20 M50 M52 M54

75,14 € (impuestos inc.)
83,48 € (impuestos inc.) -10%

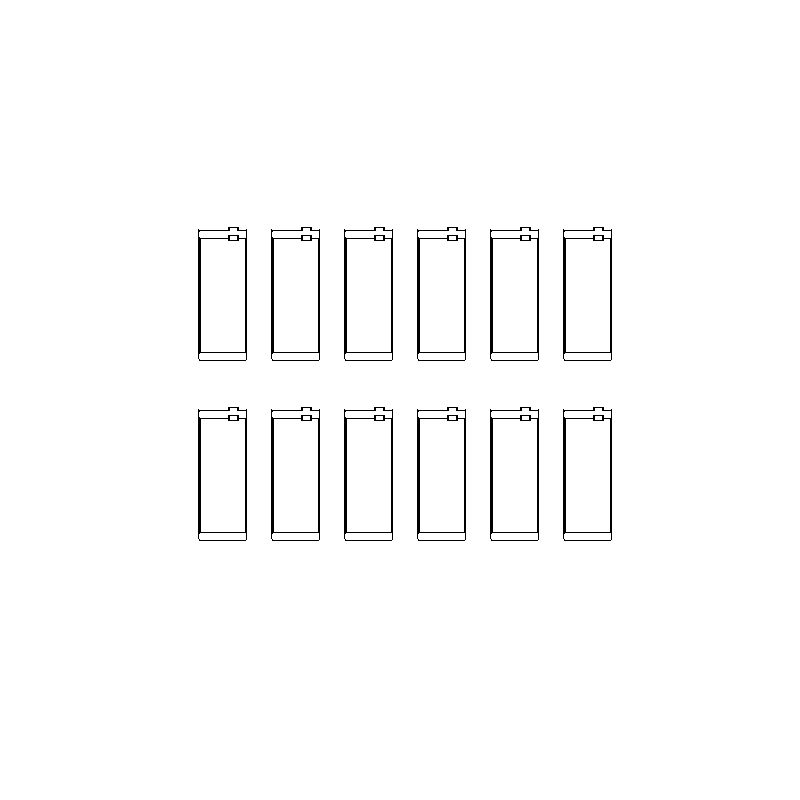

Juego de 12 semicojinetes de biela trimetal para BMW 6 cilindros en línea M20, M50, M52 y M54.

  • Marcas y tratamientos: ACL Race y King Racing (revestimiento pMaxKote opcional)
  • Compatibilidad: E30, E34, E36, E39, E46, E60, Z3, Z4
  • Códigos de motor: M20, M50, M52, M54, S50B30US, S52B32US
  • Medidas disponibles: estándar a +0.50 mm, versiones con juego aumentado (HX / STDX)
6B1490H-STD
4 disponibles en stock Francia
955 disponibles en stock Europa (plazo 72 h)
Pagar a plazos

Los seis cilindros BMW M20, M50, M52 y M54

Lanzado en 1977, el M20 inauguró el seis cilindros en línea compacto de BMW: bloque de fundición, árbol de levas simple en cabeza y dos válvulas por cilindro. El M50 lo sucedió en 1990 con culata de aluminio, doble árbol de levas y cuatro válvulas, con distribución variable VANOS desde 1992. De esta arquitectura nacieron el M52, después el M52TU con doble VANOS y el M54 hasta 3.0 litros, así como los M3 norteamericanos S50B30US y S52B32US. Todos comparten el mismo diámetro de muñequilla de biela: un único juego de cojinetes cubre toda la familia.

De fábrica, estos motores llevan cojinetes de biela Glyco, referencia BMW 11 24 1 284 849 a 854, suministrados en semicojinetes graduados rojo y azul: BMW combina dos graduaciones distintas en una misma biela para absorber las tolerancias de mecanizado de la muñequilla. Son cojinetes bimetálicos, un dorso de acero recubierto de una aleación de aluminio, dimensionados para las cargas de un motor de serie. En cuanto aumentan la potencia, el régimen o la presión de sobrealimentación, esta construcción alcanza sus límites.

Los cojinetes de biela trimetal

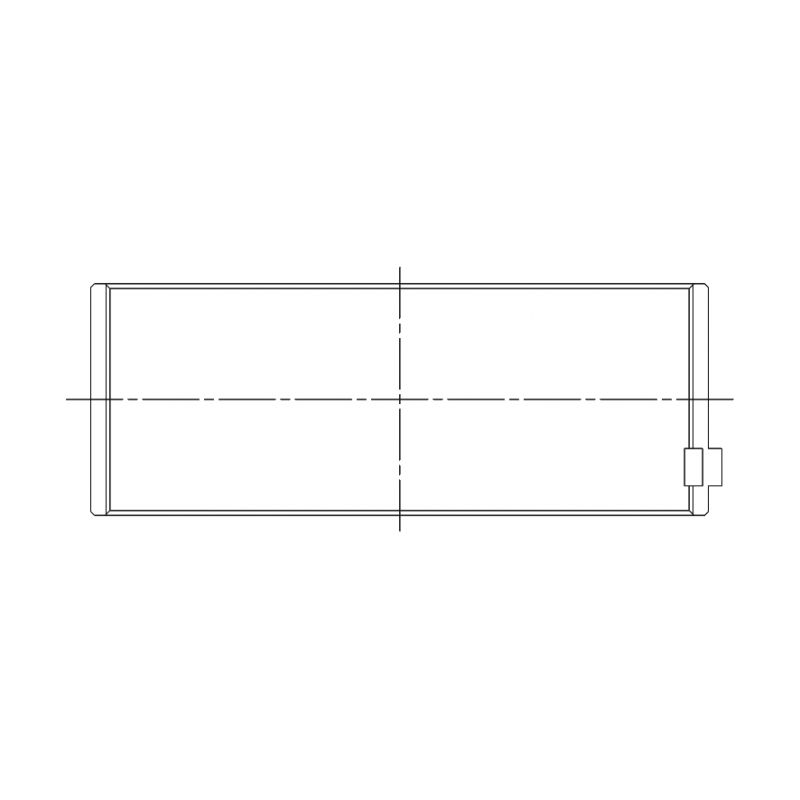

Un cojinete trimetálico superpone tres capas: un dorso de acero, una capa intermedia de cobre-plomo de alta capacidad de carga y una capa de deslizamiento antifricción que protege la muñequilla. El juego completo incluye 12 semicojinetes, seis pares para un seis cilindros.

El cojinete de origen se limita a una aleación de aluminio sobre dorso de acero, destinada a cargas bajas y medias, mientras que el trimetálico está concebido para cargas elevadas y prolongadas: un bimetal de aluminio soporta unos 8 000 psi, un trimetal de rendimiento hasta 12 000 psi, un 50 % más. De ahí una mayor resistencia y una mayor durabilidad en motores turbo, con compresor y de altas revoluciones.

Características técnicas

Cotas de montaje comunes a todas las referencias
Cojinetes ACL / King
Ø muñequilla 44.973 / 44.991 mm
Ø alojamiento 48.000 / 48.016 mm
Anchura 18 mm
Referencia OEM
Ø muñequilla 44.975 / 44.991 mm
Ø alojamiento 48.000 / 48.016 mm
ReferenciaMarca y tratamientoMedidaEspesor de pared (mm)
OEM : 1.493
6B1490H-STD ACL Race - Sin tratamiento Estándar 1.490
6B1490HX-STD ACL Race - Sin tratamiento Std, juego aumentado (HX) 1.477
6B1490H-.025 ACL Race - Sin tratamiento +0.025 1.503
6B1490H-.25 ACL Race - Sin tratamiento +0.25 1.615
6B1490H-.50 ACL Race - Sin tratamiento +0.50 1.740
CR6640XP King Racing - Sin tratamiento Estándar 1.491
CR6640XP STDX King Racing - Sin tratamiento Std, juego aumentado (STDX) 1.478
CR6640XP0.25 King Racing - Sin tratamiento +0.25 1.618
CR6640XP0.5 King Racing - Sin tratamiento +0.50 1.745
CR6640XPC King Racing - pMaxKote Estándar 1.491
CR6640XPC STDX King Racing - pMaxKote Std, juego aumentado (STDX) 1.478
CR6640XPC.026 King Racing - pMaxKote +0.026 1.504
CR6640XPC0.25 King Racing - pMaxKote +0.25 1.618
CR6640XPC0.5 King Racing - pMaxKote +0.50 1.745

Juego de funcionamiento

El juego de funcionamiento es el espacio entre el cojinete y la muñequilla por donde circula la película de aceite.

En funcionamiento, la muñequilla no roza contra el cojinete: gira sobre esta película de aceite, que soporta la carga. La holgura determina el espesor de esta película: demasiado ajustada, el aceite circula mal, sube la temperatura y aumenta el riesgo de gripaje; demasiado amplia, el aceite se escapa, la película pierde sustentación y cae la presión de aceite. La holgura correcta es el equilibrio entre una lubricación suficiente y una película bien mantenida.

Medida / versiónCuándo elegirlaACL Race SeriesKing XP / XPC
Estándar (STD) Muñequilla de origen, no rectificada 0.049 a 0.058 mm 0.045 mm - 0.055 mm
Juego aumentado (HX / STDX) Juego más amplio: alto caudal de aceite, alto régimen 0.074 a 0.083 mm 0.070 mm - 0.080 mm
+0.025 / +0.026 mm Muñequilla pulida 0.049 a 0.058 mm 0.045 mm - 0.055 mm
+0.25 mm Muñequilla rectificada a 0.25 mm 0.049 a 0.058 mm 0.045 mm - 0.055 mm
+0.50 mm Muñequilla rectificada a 0.50 mm 0.049 a 0.058 mm 0.045 mm - 0.055 mm

Control en el montaje: coloque un hilo calibrado (Plastigauge) sobre la muñequilla, apriete el sombrerete de biela al par prescrito (ver la tabla de pares más abajo) y compare el aplastamiento del hilo con la regla para leer el juego.

Plastigauge

Comprar el Plastigauge →

Pares de apriete de los tornillos de biela

Tornillería Por par Por alargamiento (galga)
Tornillos de origen (OEM), 24v M50/M52/M54 5 Nm + 20 Nm + 70°
Tornillos de origen (OEM), 12v M20 20 Nm + 70°
Biela forjada, ARP2000
(3/8″ × 38 mm)
61 Nm 0.140 a 0.152 mm
Biela forjada, ARP L19
(3/8″ × 38 mm)
67.8 Nm 0.152 a 0.165 mm

ARP recomienda el método por alargamiento (galga).

Guía técnica

Los cojinetes de biela ACL y King aquí presentados son cojinetes trimetal, diseñados para la preparación de motores y la competición. Frente a un cojinete original, soportan cargas mucho más elevadas: aguantan el aumento de potencia, el alto régimen o la incorporación de un turbo o un compresor, donde un cojinete de serie alcanza rápidamente su límite.

Las dos marcas

ACL ACL Bearing Company, fabricante australiano de cojinetes de motor de alto rendimiento desde 1949, ofrece con su gama Race Series cojinetes trimetálicos precisos, disponibles en numerosas medidas y probados en motores preparados de todo el mundo.
King Racing King Engine Bearings, fabricante israelí de cojinetes de motor de alto rendimiento desde los años 1960, ofrece con su aleación trimetálica pMax Black cojinetes diseñados para cargas elevadas, con un recubrimiento pMaxKote disponible como opción (versión XPC).

Construcción y ventajas

Criterio ACL Race Series King Racing
Sección Sección de un cojinete trimetal ACL Race Series Sección de un cojinete trimetal King Racing
Tipo Cojinete trimetal de alto rendimiento Cojinete trimetal de alto rendimiento
País de fabricación Australia Israel
Construcción Trimetal: respaldo de acero, capa de cobre, superficie blanda Trimetal: respaldo de acero, capa de cobre, superficie blanda
Aleación Race Series (cobre-plomo) pMax Black (cobre-plomo endurecido)
Recubrimiento protector No pMaxKote (opcional, versión XPC): recubrimiento polimérico en la superficie que limita el desgaste cuando baja la lubricación (arranques, película de aceite reducida).
Medidas disponibles Estándar hasta +0.50 mm (+ juego aumentado HX) Estándar hasta +0.50 mm (+ juego aumentado STDX)

Compatibilidad de vehículos

Este juego de cojinetes de biela es apto para todos los motores de seis cilindros BMW que comparten el mismo diámetro de muñequilla de biela:

MarcaModelo (chasis)Código de motorPotenciaAños
BMW Serie 3 (E21) 320/6 M20B20 122 CV 1977–1982
BMW Serie 3 (E30) 320i M20B20 125–129 CV 1982–1993
BMW Serie 5 (E12) 520/6 M20B20 122 CV 1976–1981
BMW Serie 5 (E28) 520i M20B20 125–150 CV 1981–1987
BMW Serie 5 (E34) 520i M20B20 129 CV 1987–1990
Bertone Freeclimber 2.0 M20B20 129 CV 1990–1993
Alpina C1 (E21/E30) 2.3 M20B23 170 CV 1980–1985
BMW Serie 3 (E21) 323i M20B23 143 CV 1978–1982
BMW Serie 3 (E30) 323i M20B23 139–150 CV 1982–1986
Alpina C1 (E30) 2.5 M20B25 190 CV 1986–1988
Alpina C2 (E30) 2.5 M20B25 185 CV 1985–1988
BMW Serie 3 (E30) 325i / 325iX M20B25 170–192 CV 1983–1993
BMW Serie 5 (E34) 525i M20B25 170 CV 1988–1990
BMW Z1 Roadster 2.5 M20B25 170 CV 1988–1991
Alpina B3 (E30) 2.7 M20B27 204 CV 1987–1992
Alpina C2 (E30) 2.7 M20B27 204–209 CV 1986–1987
BMW Serie 3 (E30) 325e M20B27 122–129 CV 1983–1988
BMW Serie 5 (E28) 525e M20B27 122–129 CV 1981–1987
Bertone Freeclimber 2.7 M20B27 129 CV 1991–1993
BMW Serie 3 (E36) 320i M50B20 150 CV 1991–1999
BMW Serie 5 (E34) 520i M50B20 150 CV 1990–1996
BMW Serie 3 (E36) 325i / 325is M50B25 192 CV 1990–1995
BMW Serie 5 (E34) 525i / 525iX M50B25 192 CV 1990–1996
BMW Serie 3 (E36/E46) 320i M52B20 150 CV 1995–2001
BMW Serie 5 (E39) 520i M52B20 136–150 CV 1996–2003
BMW Z3 Roadster (E36) 2.0i M52B20 150 CV 1999–2003
BMW Serie 3 (E36/E46) 323i / 323Ci / 323ti M52B25 163–173 CV 1995–2000
BMW Serie 5 (E39) 523i M52B25 170 CV 1995–2000
BMW Z3 Roadster (E36) 2.5 M52B25 170 CV 1998–2000
Alpina B3 (E46) 3.3 / 3.4S M52B28 280–305 CV 1999–2006
Alpina B10 (E39) 3.3 M52B28 280 CV 1999–2003
BMW Serie 3 (E36/E46) 328i / 328Ci M52B28 193–196 CV 1995–2000
BMW Serie 5 (E39) 528i M52B28 193 CV 1995–2000
BMW Serie 7 (E38) 728i / 728iL M52B28 193 CV 1995–2001
BMW Z3 (E36) 2.8i M52B28 193 CV 1996–2000
Land Rover Defender (L316) 2.8 4x4 M52B28 190 CV 1998–2003
BMW Serie 3 (E46) 320i / 320Ci M54B22 163–170 CV 2000–2007
BMW Serie 5 (E39/E60) 520i M54B22 163–170 CV 2000–2010
BMW Z3 Roadster (E36) 2.2i M54B22 163–170 CV 2000–2003
BMW Z4 Roadster (E85) 2.2i M54B22 170 CV 2003–2005
BMW Serie 3 (E46) 325i / 325xi / 325Ci / 325ti M54B25 186–192 CV 2000–2006
BMW Serie 5 (E39/E60/E61) 525i M54B25 186–192 CV 2000–2010
BMW X3 (E83) 2.5i M54B25 186–192 CV 2004–2006
BMW Z3 Roadster (E36) 2.5i M54B25 192 CV 2000–2002
BMW Z4 (E85/E86) 2.5i M54B25 192 CV 2002–2005
BMW Serie 3 (E46) 330i / 330xi / 330Ci M54B30 228–231 CV 2000–2006
BMW Serie 5 (E39/E60) 530i M54B30 228–231 CV 2000–2005
BMW Serie 7 (E65/E66) 730i / 730Li M54B30 231 CV 2003–2008
BMW X3 (E83) 3.0i / xDrive M54B30 231 CV 2003–2006
BMW X5 (E53) 3.0i M54B30 231 CV 2000–2006
BMW Z3 Roadster / Coupé (E36) 3.0i M54B30 228–231 CV 2000–2003
BMW M3 (E36, mercado norteamericano) 3.0 S50B30US 239 CV 1994–1995
BMW M3 (E36, mercado norteamericano) 3.2 S52B32US 243 CV 1996–1999
BMW Z3 M Coupé / Roadster (E36, mercado norteam.) 3.2 S52B32US 239–243 CV 1998–2000

Por qué cambiar los cojinetes

Cambiar los cojinetes en una preparación o una reconstrucción protege contra la avería más costosa: un cojinete de biela desgastado raya la muñequilla, contamina el circuito de aceite con sus restos y obliga al menos a rectificar el cigüeñal, o incluso a sustituir la biela y el bloque. Frente a esos costes, un juego nuevo pesa poco: es la pieza más barata del tren alternativo, pero aquella cuyo fallo cuesta más.
