Soupapes admission renforcées BMW M50B25TU M52B25 M52B28 M54B25 M54B30

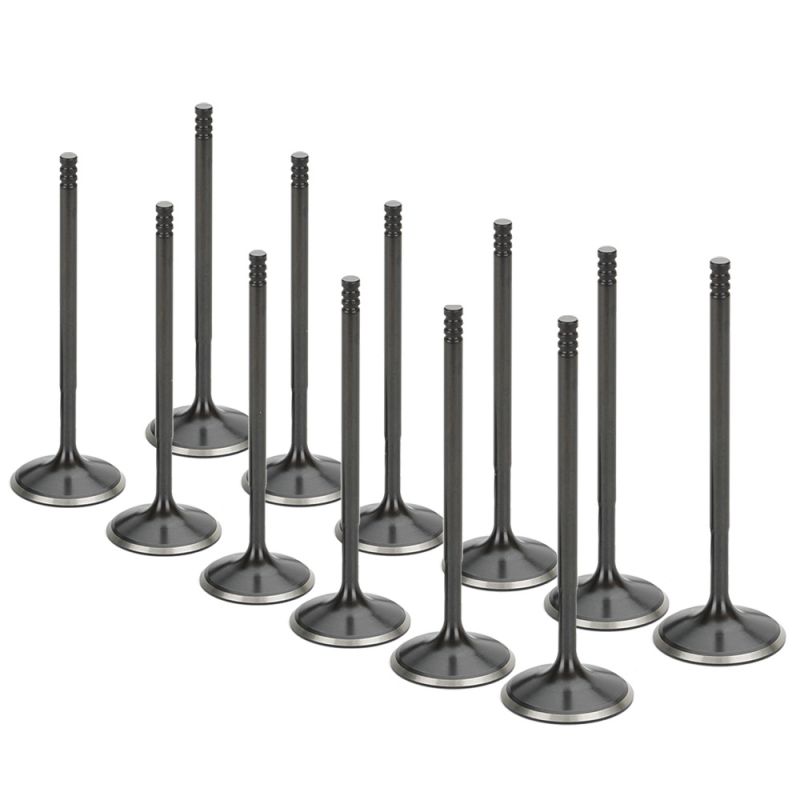

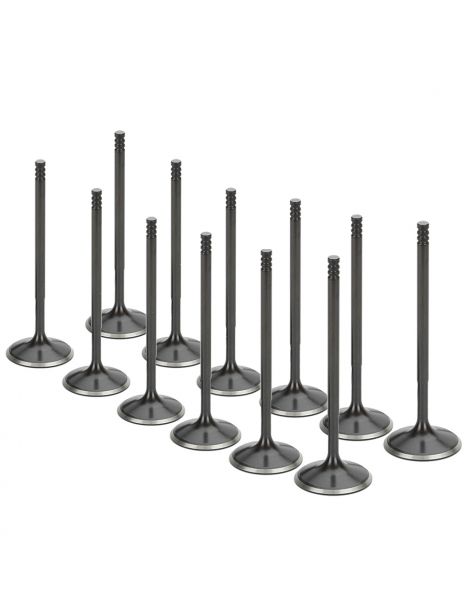

Kit de 12 soupapes d'admission renforcées pour BMW M50 VANOS, M52 et M54.
- Marques : SUPERTECH, FERREA
- Moteurs : M50B25TU, M52, M54, S50B30US, S52B32US
- Dimensions : tête 33 mm ou 34 mm, queue 6 mm
- Matière : inox, 1 ou 3 gorges
Les moteurs BMW concernés
Le BMW M50 dans ses versions avec VANOS (M50B25TU, à partir de septembre 1992), puis le M52 (2.5 et 2.8 litres), le M52TU et le M54 (2.5 et 3.0 litres) sont les six-cylindres en ligne essence à 24 soupapes qui équipent les Série 3 (E36 et E46), Série 5 (E34, E39 et E60), Série 7 (E38 et E65), les Z3, Z4, X3 et X5.
Chaque moteur y reçoit 12 soupapes d'admission à queue de 6 mm, référence BMW 11 34 1 739 822 (11 34 1 438 385 sur le M54, aux mêmes cotes) : tête de 33,0 mm, queue de 6,0 mm, longueur de 106,1 mm, bloquées par des demi-lunes à 3 gorges. Dessinées pour la puissance de série, elles sont mises à l'épreuve dès qu'une préparation augmente la levée, la raideur des ressorts, le régime ou la pression dans la chambre.
Soupapes d'admission renforcées SUPERTECH et FERREA
La soupape d'admission ouvre et ferme le passage des gaz frais plusieurs dizaines de fois par seconde à haut régime. À chaque fermeture, sa tête vient frapper le siège de culasse, et sa queue coulisse en permanence dans le guide. Elle travaille entre 400 et 550 °C, une plage où l'acier chrome-silicium de la soupape d'origine perd déjà en résistance : 500 MPa à 500 °C, puis 250 MPa dès 600 °C, juste au-dessus de cette plage, soit 50 % de moins. Plus la levée, la raideur des ressorts, le régime et la pression de suralimentation augmentent, plus ces chocs, ces frottements et cette chaleur fatiguent la soupape.
Les soupapes renforcées sont forgées dans un inox chrome-nickel de qualité course, de la famille de l'EV8 (21-4N), qui garde 650 MPa à 500 °C, soit 30 % de plus, et 550 MPa à 600 °C, soit 120 % de plus que l'acier d'origine. Les soupapes FERREA sont issues de sa série Competition Plus, pour laquelle le fabricant annonce 20 % de résistance à chaud et de tenue en fatigue en plus, et une durée de vie du siège allongée de 25 %. Sur ces moteurs, deux finitions sont proposées : l'inox nitruré noir de SUPERTECH, dont la surface durcie et plus lisse réduit le frottement et l'usure, et la queue chromée dur de FERREA.
Elles existent aussi en cote +1 mm : la tête passe de 33 à 34 mm, la queue et la longueur restent celles d'origine. Cette tête plus grande ouvre un passage plus large au siège, le cylindre se remplit mieux et le moteur gagne en puissance, à condition d'usiner les sièges de la culasse à la nouvelle cote.
Caractéristiques techniques des soupapes d'admission
| Référence | Marque | Cote | Ø de tête OEM 33,0 mm | Ø de queue OEM 6 mm | Longueur OEM 106,1 mm | Gorges | Matière |
|---|---|---|---|---|---|---|---|
| BMIVN-1030-12 | SUPERTECH | Origine | 33,0 mm | 6 mm | 106,1 mm | 3 | Inox nitruré noir |
| BMIVN-1030S-12 | SUPERTECH | Origine | 33,0 mm | 6 mm | 106,1 mm | 1 | Inox nitruré noir |
| BMIVN-1031S-12 | SUPERTECH | +1 mm | 34,0 mm | 6 mm | 106,1 mm | 1 | Inox nitruré noir |
| F1550P*12 | FERREA | Origine | 33,0 mm | 6 mm | 106,1 mm | 3 | Inox, queue chromée |
| F1551P*12 | FERREA | +1 mm | 34,0 mm | 6 mm | 106,1 mm | 3 | Inox, queue chromée |
Montage des soupapes
| Élément | Origine BMW | Renforcés |
|---|---|---|
| Demi-lunes | 11 34 1 461 405 (3 gorges) | KPR-VW6-T (3 gorges) / KPR-6S-7 (1 gorge) |
| Joints de queue | Kit 11 34 9 064 457 | VS-VBM6I-12 (admission) |
| Guide de soupape | Ø intérieur 6,0 mm | GDE-BMW-M50-EI |
Le nombre de gorges de la soupape et celui des demi-lunes doivent correspondre : SUPERTECH prescrit les demi-lunes KPR-VW6-T pour ses soupapes à 3 gorges et les KPR-6S-7 pour ses soupapes à 1 gorge. Une soupape à 1 gorge ne se monte jamais avec les demi-lunes d'origine.
La cote +1 mm agrandit le diamètre de la tête : elle se monte sur une culasse dont les sièges ont été usinés à cette cote, travail d'atelier à prévoir avec la réfection de la culasse.
SUPERTECH ne recommande pas les soupapes surcotées sur les moteurs à VANOS : les poches des pistons d'origine sont dessinées pour la tête d'origine, et une tête plus grande risque de toucher le piston selon le calage de l'arbre à cames.
Guide technique
Les marques proposées
| SUPERTECH, basé à San Jose en Californie, conçoit depuis plus de 30 ans des pièces de distribution pour la compétition. Chaque soupape est dessinée pour son moteur, contrôlée par ultrasons, radiographie et mesure laser, puis validée avec des préparateurs moteurs, du dragster au circuit. | |
| FERREA Racing Components a été fondé en 1978 à Fort Lauderdale, en Floride, par deux préparateurs argentins, et fabrique tout en interne. Ses soupapes monobloc sont forgées à partir d'une barre d'acier, entièrement usinées par commande numérique, et courent en NASCAR, en dragster et sur circuit. |
Comment faire son choix
La gorge est l'endroit où les demi-lunes viennent bloquer la soupape sous la coupelle de ressort. Son dessin décide de la façon dont la soupape est tenue, donc de ce qu'elle vous apporte.
| Critère | Option 1 | Option 2 |
|---|---|---|
| Cote | Cote d'origine La cote d'origine (tête de 33,0 mm) se monte sur une culasse dont les sièges d'admission sont encore à la cote d'usine. |
Cote +1 mm Tête de 34,0 mm : passage plus grand au siège, plus d'air admis, donc plus de puissance (environ 10 à 12 cfm par mm de tête selon FERREA). Sièges de culasse à usiner à la nouvelle cote, idéalement avec conduits élargis. Rattrape aussi des sièges rectifiés. |
| Gorges | 3 gorges Dessin BMW d'origine, queue libre de tourner. Convient à un moteur de route aux ressorts et régime proches de l'origine, sans autre changement ; demi-lunes neuves conseillées (origine ou KPR-VW6-T). Limite : les chocs à haut régime portent sur la gorge basse, la partie la plus fine de la soupape. |
1 gorge Les demi-lunes serrent la queue, la gorge ne travaille presque plus et le contact plus large réduit le frottement. Gain en résistance : la soupape tient avec ressorts renforcés, forte levée et haut régime. Choix SUPERTECH pour la forte puissance, en circuit, drift, rallye ou dragster. Demi-lunes KPR-6S-7 obligatoires, neuves de préférence. |
Quand des soupapes renforcées deviennent nécessaires
- Arbres à cames à plus forte levée ou ressorts de soupapes plus fermes
- Régime maximal relevé
- Ajout d'une suralimentation par turbo ou compresseur
- Réfection de culasse sur un moteur de circuit, de drift ou de rallye
- Soupapes d'origine marquées, usées ou déjà à la cote de réparation
Compatibilité véhicules
| Modèle | Code moteur | Puissance | Années |
|---|---|---|---|
| 325i / 325is (E36) | M50B25TU | 192 ch | 1992-1995 |
| 525i / 525iX (E34) | M50B25TU | 192 ch | 1992-1996 |
| 323i / 323ti Compact (E36) | M52B25 | 163-170 ch | 1995-2000 |
| 523i (E39) | M52B25 / M52TU B25 | 163-170 ch | 1995-2000 |
| 323i / 323Ci (E46) | M52TU B25 | 163-170 ch | 1998-2000 |
| Z3 2.3 (E36) | M52TU B25 | 170 ch | 1998-2000 |
| 328i (E36) | M52B28 | 193 ch | 1995-1999 |
| 528i (E39) | M52B28 / M52TU B28 | 193 ch | 1995-2000 |
| 728i / 728iL (E38) | M52B28 / M52TU B28 | 193 ch | 1995-2001 |
| Z3 2.8 (E36) | M52B28 / M52TU B28 | 193 ch | 1996-2000 |
| 328i / 328Ci (E46) | M52TU B28 | 193-196 ch | 1998-2000 |
| 325i / 325xi / 325Ci / 325ti (E46) | M54B25 | 186-192 ch | 2000-2006 |
| 525i (E39) | M54B25 | 186-192 ch | 2000-2004 |
| 525i (E60 / E61) | M54B25 | 186-192 ch | 2003-2005 |
| Z3 2.5i (E36) | M54B25 | 192 ch | 2000-2002 |
| Z4 2.5i (E85) | M54B25 | 192 ch | 2002-2005 |
| X3 2.5i (E83) | M54B25 | 186-192 ch | 2004-2006 |
| 330i / 330xi / 330Ci (E46) | M54B30 | 228-231 ch | 2000-2006 |
| 530i (E39) | M54B30 | 228-231 ch | 2000-2003 |
| 530i (E60) | M54B30 | 228-231 ch | 2003-2005 |
| 730i / 730Li (E65 / E66) | M54B30 | 231 ch | 2003-2008 |
| Z3 3.0i (E36) | M54B30 | 228-231 ch | 2000-2003 |
| Z4 3.0i (E85) | M54B30 | 231 ch | 2002-2005 |
| X3 3.0i (E83) | M54B30 | 228-231 ch | 2003-2006 |
| X5 3.0i (E53) | M54B30 | 228-231 ch | 2000-2006 |
| M3 (E36) 3.0 US | S50B30US | 239 ch | 1994-1995 |
| M3 (E36) 3.2 US | S52B32US | 243 ch | 1996-1999 |
| Z3 M 3.2 US | S52B32US | 239-243 ch | 1998-2000 |
Référence OEM (soupape d'admission) : 11 34 1 739 822 ; 11 34 1 438 385 (M54B25, M54B30)
Pensez aux soupapes d'échappement
Une culasse refaite se monte avec des soupapes neuves à l'admission comme à l'échappement, et avec des joints de queue neufs. Nous proposons les pièces correspondant à ces moteurs :
| Soupapes d'échappement BMW M50B25TU M52 M54 → |
| Joints de queue de soupapes d'admission 6 mm → |
-
