Válvulas admisión reforzadas BMW M50B25TU M52B25 M52B28 M54B25 M54B30

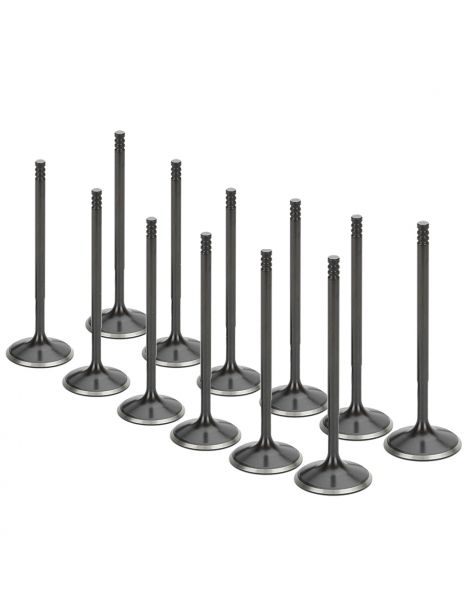

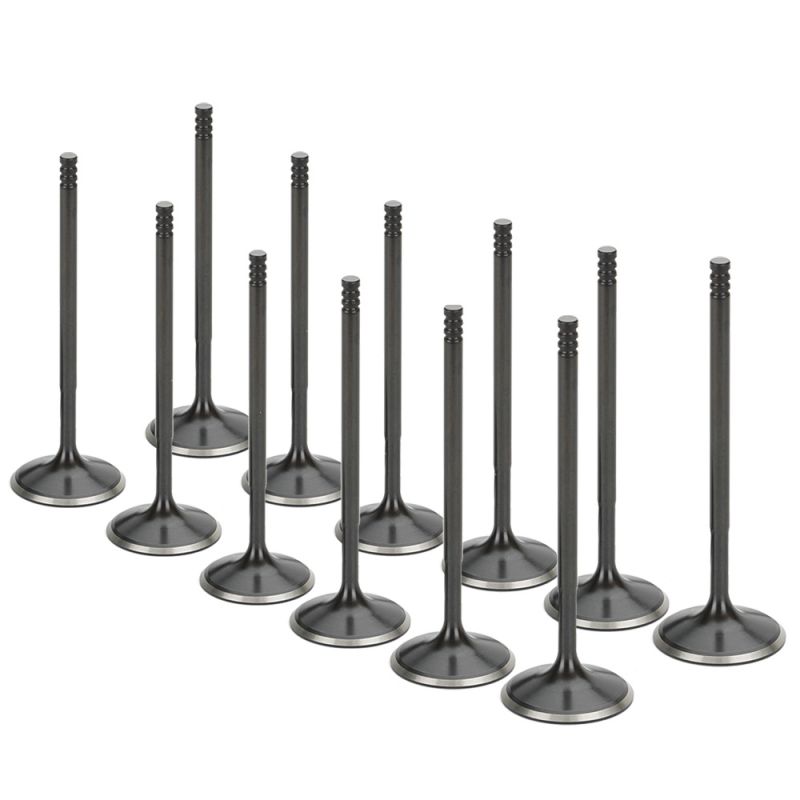

Kit de 12 válvulas de admisión reforzadas para BMW M50 VANOS, M52 y M54.
- Marcas: SUPERTECH, FERREA
- Motores: M50B25TU, M52, M54, S50B30US, S52B32US
- Dimensiones: cabeza 33 mm o 34 mm, vástago 6 mm
- Material: acero inoxidable, 1 o 3 ranuras
Motores BMW afectados
El BMW M50 en sus versiones con VANOS (M50B25TU, a partir de septiembre de 1992), seguido del M52 (2,5 y 2,8 litros), el M52TU y el M54 (2,5 y 3,0 litros) son los seis cilindros en línea de gasolina con 24 válvulas que equipan los Serie 3 (E36 y E46), Serie 5 (E34, E39 y E60), Serie 7 (E38 y E65), Z3, Z4, X3 y X5.
Cada motor lleva 12 válvulas de admisión con vástago de 6 mm, referencia BMW 11 34 1 739 822 (11 34 1 438 385 en el M54, con las mismas cotas): cabeza de 33,0 mm, vástago de 6,0 mm, longitud de 106,1 mm, sujetas por chavetas de 3 ranuras. Diseñadas para la potencia de serie, se ponen a prueba en cuanto una preparación aumenta la alzada, la rigidez de los muelles, el régimen o la presión en la cámara.
Válvulas de admisión reforzadas SUPERTECH y FERREA
La válvula de admisión abre y cierra el paso de los gases frescos decenas de veces por segundo a alto régimen. En cada cierre, su cabeza golpea el asiento de la culata, y su vástago se desliza continuamente en la guía. Trabaja entre 400 y 550 °C, un rango en el que el acero cromo-silicio de la válvula original ya pierde resistencia: 500 MPa a 500 °C, y luego 250 MPa desde 600 °C, justo por encima de este rango, un 50 % menos. Cuanto más aumentan la alzada, la rigidez de los muelles, el régimen y la presión de sobrealimentación, más fatigan la válvula estos golpes, este rozamiento y este calor.
Las válvulas reforzadas se forjan en un inoxidable cromo-níquel de calidad competición de la familia del EV8 (21-4N), que conserva 650 MPa a 500 °C, un 30 % más, y 550 MPa a 600 °C, un 120 % más que el acero original. Las válvulas FERREA proceden de su serie Competition Plus, para la que el fabricante anuncia un 20 % más de resistencia en caliente y a la fatiga, y una vida del asiento un 25 % más larga. Para estos motores hay dos acabados: el inoxidable nitrurado negro de SUPERTECH, cuya superficie más dura y lisa reduce el rozamiento y el desgaste, y el vástago de cromo duro de FERREA.
También existen en medida +1 mm: la cabeza pasa de 33 a 34 mm, mientras el vástago y la longitud siguen siendo los originales. Esta cabeza más grande abre un paso más amplio en el asiento, el cilindro se llena mejor y el motor gana potencia, siempre que se mecanicen los asientos de la culata a la nueva medida.
Características técnicas de las válvulas de admisión
| Referencia | Marca | Medida | Ø cabeza OEM 33,0 mm | Ø vástago OEM 6 mm | Longitud OEM 106,1 mm | Ranuras | Material |
|---|---|---|---|---|---|---|---|
| BMIVN-1030-12 | SUPERTECH | Estándar | 33,0 mm | 6 mm | 106,1 mm | 3 | Inoxidable nitrurado negro |
| BMIVN-1030S-12 | SUPERTECH | Estándar | 33,0 mm | 6 mm | 106,1 mm | 1 | Inoxidable nitrurado negro |
| BMIVN-1031S-12 | SUPERTECH | +1 mm | 34,0 mm | 6 mm | 106,1 mm | 1 | Inoxidable nitrurado negro |
| F1550P*12 | FERREA | Estándar | 33,0 mm | 6 mm | 106,1 mm | 3 | Inoxidable, vástago cromado |
| F1551P*12 | FERREA | +1 mm | 34,0 mm | 6 mm | 106,1 mm | 3 | Inoxidable, vástago cromado |
Montaje de las válvulas
| Elemento | Original BMW | Reforzados |
|---|---|---|
| Chavetas | 11 34 1 461 405 (3 ranuras) | KPR-VW6-T (3 ranuras) / KPR-6S-7 (1 ranura) |
| Retenes de válvula | Kit 11 34 9 064 457 | VS-VBM6I-12 (admisión) |
| Guía de válvula | Ø interior 6,0 mm | GDE-BMW-M50-EI |
El número de ranuras de la válvula y el de las chavetas deben coincidir: SUPERTECH prescribe las chavetas KPR-VW6-T para sus válvulas de 3 ranuras y las KPR-6S-7 para sus válvulas de 1 ranura. Una válvula de 1 ranura nunca se monta con las chavetas originales.
La medida +1 mm aumenta el diámetro de la cabeza: se monta en una culata cuyos asientos se han mecanizado a esa medida, un trabajo de taller que conviene prever con la reparación de la culata.
SUPERTECH no recomienda las válvulas sobredimensionadas en los motores con VANOS: los rebajes de los pistones originales están diseñados para la cabeza original, y una cabeza más grande puede tocar el pistón según el calado del árbol de levas.
Guía técnica
Las marcas propuestas
| SUPERTECH, con sede en San José, California, diseña desde hace más de 30 años piezas de distribución para la competición. Cada válvula se diseña para su motor, se controla por ultrasonidos, radiografía y medición láser, y se valida con preparadores de motores, del dragster al circuito. | |
| FERREA Racing Components fue fundada en 1978 en Fort Lauderdale, Florida, por dos preparadores argentinos, y lo fabrica todo internamente. Sus válvulas monobloque se forjan a partir de una barra de acero, se mecanizan por completo por control numérico y compiten en NASCAR, dragster y circuito. |
Cómo elegir
La ranura es el lugar donde las chavetas bloquean la válvula bajo la copela. Su diseño determina cómo se sujeta la válvula y, por tanto, lo que le aporta.
| Criterio | Opción 1 | Opción 2 |
|---|---|---|
| Medida | Medida estándar La medida original (cabeza de 33,0 mm) se monta en una culata cuyos asientos de admisión siguen en la medida de fábrica. |
Medida +1 mm Cabeza de 34,0 mm: paso más grande en el asiento, más aire admitido, por tanto más potencia (unos 10 a 12 cfm por mm de cabeza según FERREA). Asientos de culata a mecanizar a la nueva medida, idealmente con conductos agrandados. También compensa asientos rectificados. |
| Ranuras | 3 ranuras Diseño BMW original, vástago libre para girar. Conviene a un motor de calle con muelles y régimen cercanos al original, sin otro cambio; se aconsejan chavetas nuevas (originales o KPR-VW6-T). Límite: los impactos a alto régimen recaen en la ranura más baja, la parte más fina de la válvula. |
1 ranura Las chavetas aprietan el vástago, la ranura casi no trabaja y el contacto más amplio reduce el rozamiento. Ganancia en resistencia: la válvula aguanta muelles reforzados, gran alzada y alto régimen. Elección de SUPERTECH para gran potencia, en circuito, drift, rally o dragster. Chavetas KPR-6S-7 obligatorias, preferiblemente nuevas. |
Cuándo se necesitan válvulas reforzadas
- Árboles de levas con mayor alzada o muelles de válvula más duros
- Régimen máximo aumentado
- Instalación de un turbo o compresor
- Reparación de culata en un motor de circuito, drift o rally
- Válvulas originales marcadas, desgastadas o ya en medida de reparación
Compatibilidad de vehículos
| Modelo | Código de motor | Potencia | Años |
|---|---|---|---|
| 325i / 325is (E36) | M50B25TU | 192 CV | 1992-1995 |
| 525i / 525iX (E34) | M50B25TU | 192 CV | 1992-1996 |
| 323i / 323ti Compact (E36) | M52B25 | 163-170 CV | 1995-2000 |
| 523i (E39) | M52B25 / M52TU B25 | 163-170 CV | 1995-2000 |
| 323i / 323Ci (E46) | M52TU B25 | 163-170 CV | 1998-2000 |
| Z3 2.3 (E36) | M52TU B25 | 170 CV | 1998-2000 |
| 328i (E36) | M52B28 | 193 CV | 1995-1999 |
| 528i (E39) | M52B28 / M52TU B28 | 193 CV | 1995-2000 |
| 728i / 728iL (E38) | M52B28 / M52TU B28 | 193 CV | 1995-2001 |
| Z3 2.8 (E36) | M52B28 / M52TU B28 | 193 CV | 1996-2000 |
| 328i / 328Ci (E46) | M52TU B28 | 193-196 CV | 1998-2000 |
| 325i / 325xi / 325Ci / 325ti (E46) | M54B25 | 186-192 CV | 2000-2006 |
| 525i (E39) | M54B25 | 186-192 CV | 2000-2004 |
| 525i (E60 / E61) | M54B25 | 186-192 CV | 2003-2005 |
| Z3 2.5i (E36) | M54B25 | 192 CV | 2000-2002 |
| Z4 2.5i (E85) | M54B25 | 192 CV | 2002-2005 |
| X3 2.5i (E83) | M54B25 | 186-192 CV | 2004-2006 |
| 330i / 330xi / 330Ci (E46) | M54B30 | 228-231 CV | 2000-2006 |
| 530i (E39) | M54B30 | 228-231 CV | 2000-2003 |
| 530i (E60) | M54B30 | 228-231 CV | 2003-2005 |
| 730i / 730Li (E65 / E66) | M54B30 | 231 CV | 2003-2008 |
| Z3 3.0i (E36) | M54B30 | 228-231 CV | 2000-2003 |
| Z4 3.0i (E85) | M54B30 | 231 CV | 2002-2005 |
| X3 3.0i (E83) | M54B30 | 228-231 CV | 2003-2006 |
| X5 3.0i (E53) | M54B30 | 228-231 CV | 2000-2006 |
| M3 (E36) 3.0 US | S50B30US | 239 CV | 1994-1995 |
| M3 (E36) 3.2 US | S52B32US | 243 CV | 1996-1999 |
| Z3 M 3.2 US | S52B32US | 239-243 CV | 1998-2000 |
Referencia OEM (válvula de admisión): 11 34 1 739 822; 11 34 1 438 385 (M54B25, M54B30)
Piense en las válvulas de escape
Una culata reparada se monta con válvulas nuevas tanto en admisión como en escape, y con retenes de válvula nuevos. Ofrecemos las piezas correspondientes a estos motores:
