Junta de culata reforzada BMW S54B32

Los motores BMW cubiertos

El BMW S54B32 es el seis cilindros en línea de gasolina de 24 válvulas y 3,2 litros que equipa el M3 (E46), el M3 CSL, el Z3 M (E36/7 y E36/8) y el Z4 M (E85 y E86). Tiene un diámetro de 87 mm y una carrera de 91 mm, y todas sus versiones reciben la misma junta de culata de origen.

Esta junta de origen lleva la referencia 11 12 7 835 918, que sustituye a 11 12 7 833 736 y 11 12 7 832 022. Es una junta multicapa de acero (MLS) de 87,5 mm de diámetro y 0,64 mm de espesor, que BMW ofrece en una sola cota, sin cota de reparación. Está dimensionada para la presión de combustión de serie: cuando esta aumenta, el apriete se afloja, la culata se levanta y el refrigerante pasa a un cilindro.

Las juntas de culata reforzadas

La junta de culata no crea la estanqueidad por sí misma: la mantiene porque la tornillería aprieta la culata contra el bloque. Una junta de composite se aplasta definitivamente más allá de 100 N/mm² de tensión admisible, mientras que el acero inoxidable 301 de las MLS soporta 517 N/mm², 5 veces más, y recupera su forma en cada combustión. La O-Ring, por su parte, separa las funciones: su anillo inoxidable asegura por sí solo la estanqueidad de la combustión, el cuerpo gestiona los circuitos de agua y aceite, y no hay nada que mecanizar en el bloque.

Esta ficha reúne las referencias de dos fabricantes de competición, Athena y Cometic, en dos construcciones: O-Ring con anillo inoxidable y MLS multicapa de acero. Los diámetros de junta van de 87,5 a 88 mm, lo que cubre tanto el bloque de origen como el bloque rectificado, y los espesores de 0,69 a 3,56 mm, suficiente para ajustar la relación de compresión sin tocar los pistones ni la culata. Por regla general, se elige un diámetro de junta al menos 0,5 mm mayor que el diámetro real de los cilindros. Cada referencia se vende por unidad, una junta por motor.

Características técnicas

Volumen de la junta: el espacio que el espesor de la junta deja libre encima de cada cilindro. Agranda directamente la cámara de combustión, de modo que un volumen mayor reduce la relación de compresión. Estos valores solo son comparables entre juntas del mismo diámetro.

Preparación y montaje

Antes de colocar la junta, compruebe con una regla que la culata y el bloque son planos, y haga rectificar lo que lo necesite. Estas juntas no requieren ninguna pasta selladora: Athena y Cometic las envían ya revestidas.

Guía técnica

Las dos construcciones propuestas

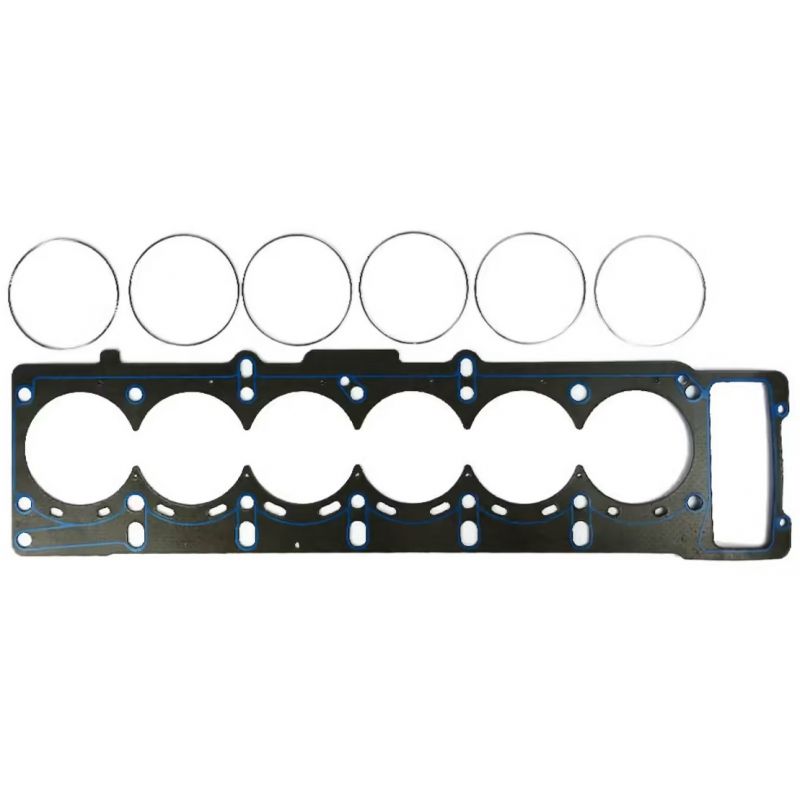

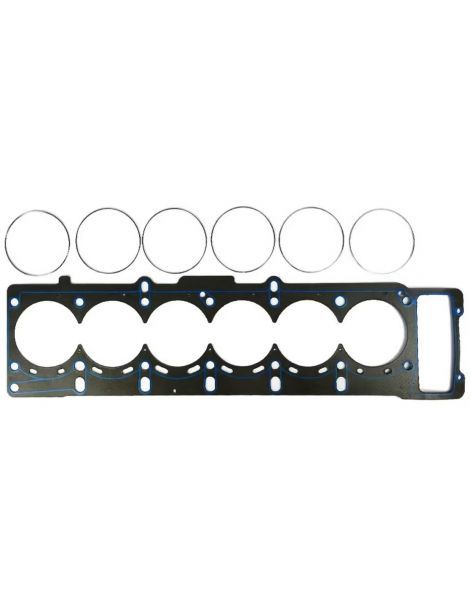

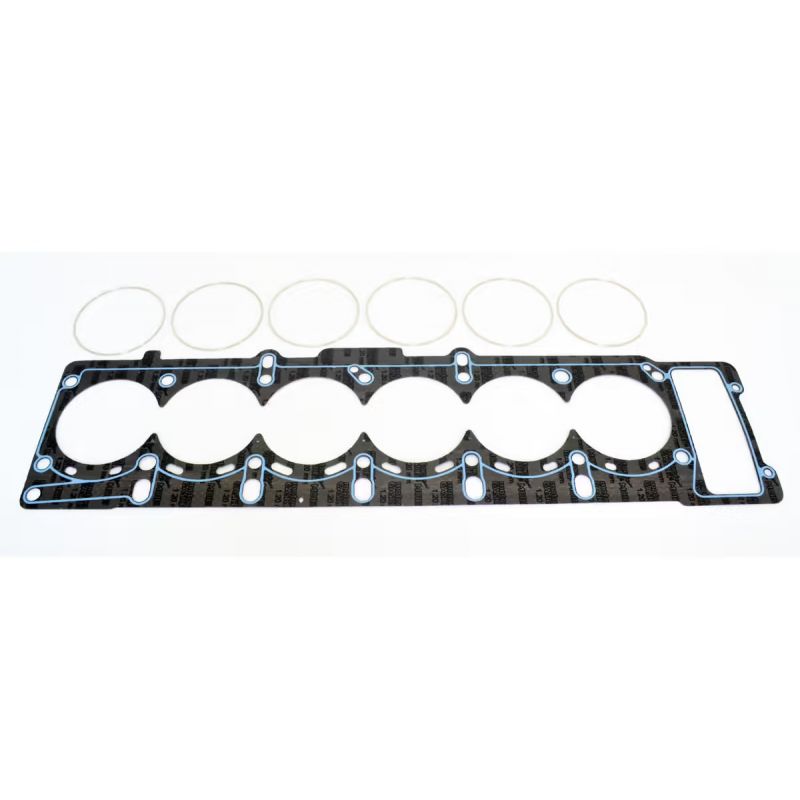

O-Ring / Cut Ring Athena Una lámina de acero cubierta de fibra de aramida sin amianto, con un anillo de compresión de acero inoxidable colocado alrededor de cada cilindro. El anillo lleva el esfuerzo de apriete a un diámetro reducido, exactamente donde se decide la estanqueidad, y un cordón de silicona protege los pasos de agua y de aceite. Ninguna otra construcción soporta presiones tan altas, y es la única que conviene a una culata ya equipada con un hilo de compresión.

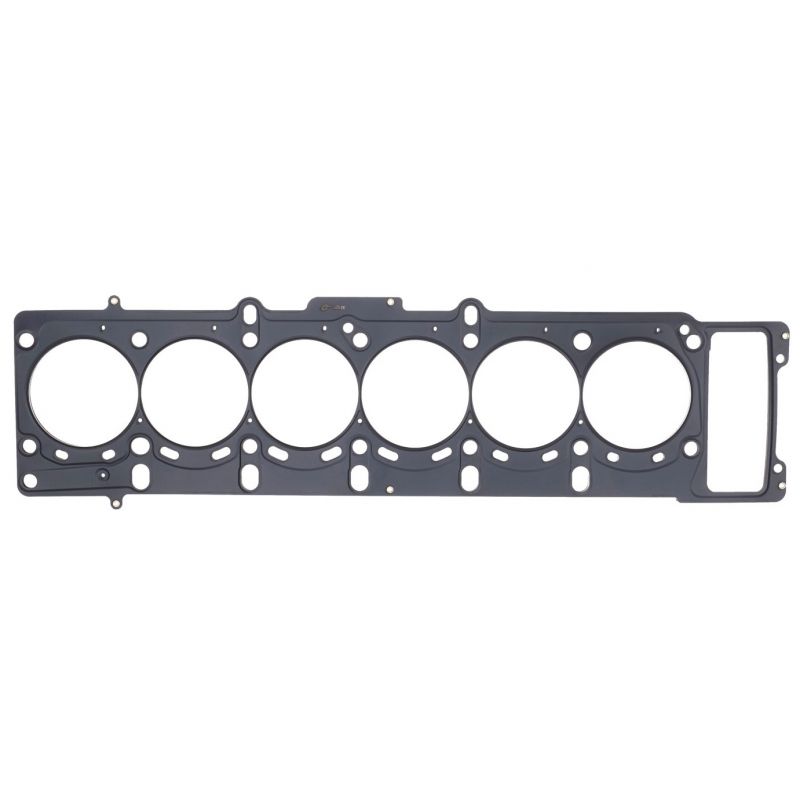

MLS Cometic Láminas de acero inoxidable embutidas, superpuestas y luego remachadas. Las láminas exteriores llevan resaltes activos que rodean cada cilindro y cada paso de fluido. La estanqueidad se logra con un apriete moderado y poca deformación del diámetro. Es la junta todoterreno, del motor atmosférico preparado a la sobrealimentación moderada.

Elegir el diámetro y el espesor

El diámetro de la junta. El O-Ring Athena existe en 87,5 y 88 mm, el MLS Cometic en 87,5 mm.

El espesor. La junta de origen tiene 0,64 mm. Una junta más gruesa amplía la cámara de combustión y hace bajar la relación de compresión; una junta más fina la reduce y hace subir la relación.

Ningún espesor de la oferta es más fino que el de origen: la holgura entre el pistón y la culata no disminuye al volver a montar, por lo que la junta en sí no obliga a medir con comparador el saliente de los pistones.

Las dos marcas

	Athena S.p.A., fabricante italiano de juntas y componentes de motor, está implantada en Alonte, en el Véneto, donde se encuentran su sede y su planta principal. También fabrica en España, Estados Unidos, Brasil e India. Sus juntas multicapa equipan como primer equipo vehículos de fabricantes de automóviles, y toda su gama de competición se diseña y produce en Italia.
	Cometic Gasket, Inc., fabricante estadounidense fundado en 1989, diseña en Concord, Ohio, juntas y soluciones de estanqueidad para motores. Su punto fuerte es la junta hecha a medida, con el diámetro y el espesor que pide el motor. Toda su gama sale de plantas estadounidenses y emplea materiales estadounidenses.

Ventajas frente a la junta de origen

Cuándo se hace necesaria una junta reforzada

• Adición de una sobrealimentación, o aumento de la presión en un motor ya turboalimentado
• Cilindro rectificado más allá de lo que cubre el diámetro de 87,5 mm de la junta de origen
• Búsqueda de una relación de compresión distinta de la de origen, al alza o a la baja
• Motor que ya ha perdido su junta, o que consume refrigerante
• Uso en competición, donde la junta encadena las subidas de temperatura

Compatibilidad de vehículos

Referencia OEM: 11 12 7 835 918, en cota única.

Importante: el S50B32 del M3 (E36) y el S52B32 del M3 norteamericano reciben otras juntas de culata de origen, referencias 11 12 1 405 748 y 11 12 1 405 106. Esos motores no están cubiertos por las referencias de esta ficha.

¿Por qué pasar a una junta reforzada?

Una junta reforzada sigue resistiendo en el punto en que la de origen cede: bajo una presión de combustión más fuerte, conserva su forma en lugar de aplastarse.

Cuando se busca más potencia, con turbo, compresor o una relación de compresión mayor, la junta de culata se vuelve la pieza más frágil de la parte alta del motor. Elegir una junta reforzada ya no es una comodidad sino una medida de seguridad: es lo que previene la rotura y el desmontaje de culata que se deriva de ella.
