Válvulas escape reforzadas BMW M50B25TU M52B25 M52B28 M54B25 M54B30

363,87 € (impuestos inc.)
454,84 € (impuestos inc.) -20%

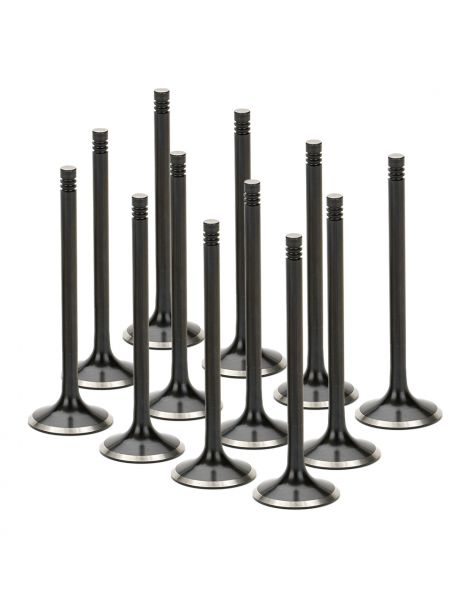

Kit de 12 válvulas de escape reforzadas para BMW M50 VANOS, M52 y M54.

  • Marcas: SUPERTECH, FERREA
  • Motores: M50B25TU, M52, M54, S50B30US, S52B32US
  • Dimensiones: cabeza 30,5 mm o 31,5 mm, vástago 6 mm
  • Material: acero inoxidable o Inconel, 1 o 3 ranuras
BMEVN-1030-12
0 disponibles en stock Francia
PIDA HOY, ENVIAMOS EN 5 - 15 DÍAS
Pagar a plazos

Motores BMW afectados

Seis cilindros en línea de gasolina con 24 válvulas, el M50B25TU en sus versiones con VANOS (a partir de septiembre de 1992), el M52 de 2,5 y 2,8 litros, el M52TU y después el M54 de 2,5 y 3,0 litros impulsan gran parte de la gama BMW: Serie 3 E36 y E46, Serie 5 E34, E39 y E60, Serie 7 E38 y E65, además de los Z3, Z4, X3 y X5.

Cada motor lleva 12 válvulas de escape bimetálicas con vástago de 6 mm, referencia BMW 11 34 1 739 823 (11 34 7 505 731 en el M54, con las mismas cotas): cabeza de 30,5 mm, vástago de 6,0 mm, longitud de 105,7 mm, sujetas por chavetas de 3 ranuras. Diseñadas para la potencia de serie, se ponen a prueba en cuanto una preparación aumenta la carga, el régimen o la temperatura de los gases de escape.

Válvulas de escape reforzadas SUPERTECH y FERREA

La válvula de escape abre el paso a los gases quemados. Su cabeza alcanza 760-870 °C en un motor atmosférico y 1.000 °C o más en un motor sobrealimentado. Evacua alrededor del 75 % de su calor por el asiento y el 20 % por la guía. Pero el acero pierde rápidamente resistencia con el calor: la cabeza de la válvula bimetálica original, de acero al cromo-manganeso-níquel, aguanta todavía 550 MPa a 600 °C, pero solo 300 MPa a 800 °C. Cuanto más aumentan la carga, el régimen y la presión de sobrealimentación, más se calienta, más se fatiga y mayor es el riesgo de deformación y pérdida de estanqueidad.

Las válvulas reforzadas utilizan materiales pensados para estas temperaturas: el acero de alta temperatura de SUPERTECH y, sobre todo, el Inconel, una superaleación de base níquel que conserva 860 MPa a 730 °C y todavía 554 MPa hacia 815 °C: sigue siendo alrededor de un 85 % más resistente que el acero original hacia 800 °C y más. FERREA anuncia para sus válvulas Competition Plus un 20 % más de resistencia en caliente y una vida del asiento un 25 % más larga. Para estos motores hay tres acabados: el inoxidable nitrurado negro de SUPERTECH, cuya superficie más dura y lisa reduce el rozamiento y el desgaste, el Inconel de SUPERTECH, recomendado en sobrealimentación, y el vástago de cromo duro de FERREA.

También se ofrece una versión en medida +1 mm: solo crece la cabeza, de 30,5 a 31,5 mm. Los gases quemados salen más rápido del cilindro, lo que deja más sitio a los gases frescos y contribuye a la ganancia de potencia. Se monta en una culata con los asientos mecanizados a esta medida.

Características técnicas de las válvulas de escape

ReferenciaMarcaMedidaØ cabeza
OEM 30,5 mm
Ø vástago
OEM 6 mm
Longitud
OEM 105,7 mm
RanurasMaterial

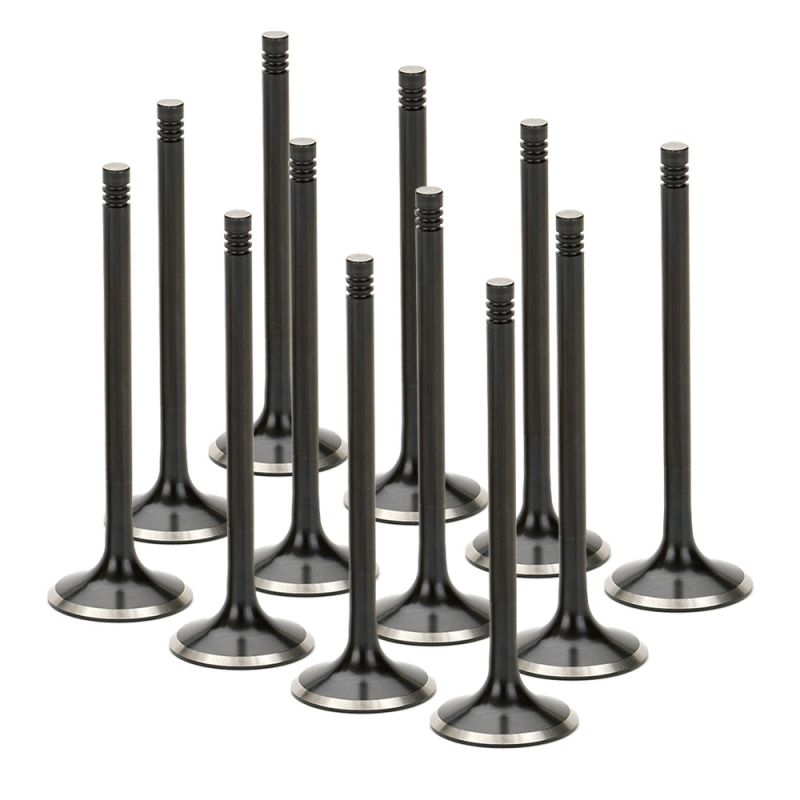

BMEVN-1030-12 SUPERTECH Estándar 30,5 mm 6 mm 105,7 mm 3 Inoxidable nitrurado negro
BMEVN-1030S-12 SUPERTECH Estándar 30,5 mm 6 mm 105,7 mm 1 Inoxidable nitrurado negro
BMEVI-1030S-12 SUPERTECH Estándar 30,5 mm 6 mm 105,7 mm 1 Inconel
BMEVN-1031S-12 SUPERTECH +1 mm 31,5 mm 6 mm 105,7 mm 1 Inoxidable nitrurado negro
BMEVI-1031S-12 SUPERTECH +1 mm 31,5 mm 6 mm 105,7 mm 1 Inconel

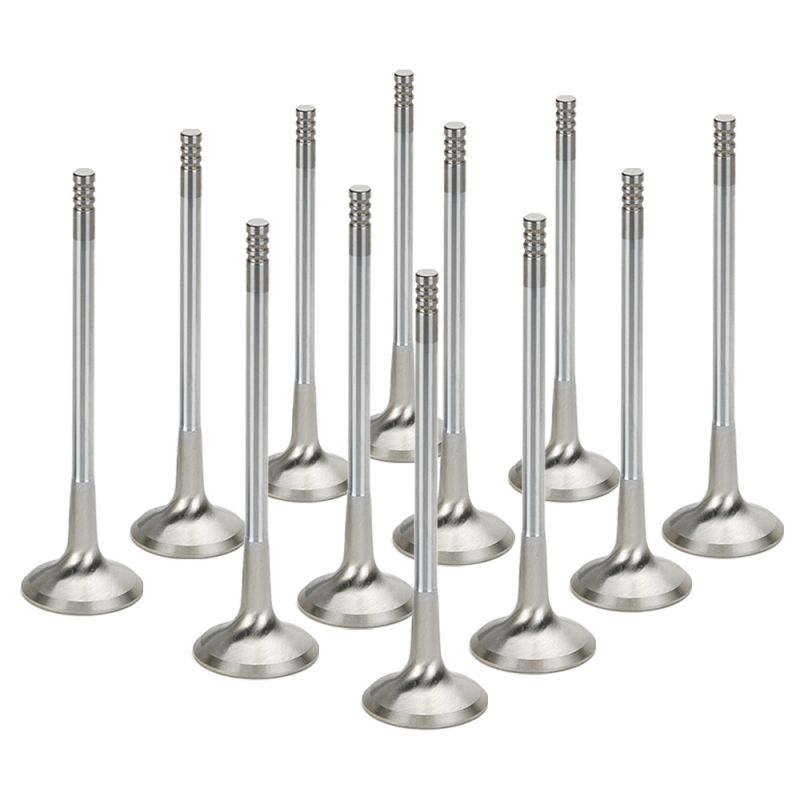

F1552P*12 FERREA Estándar 30,5 mm 6 mm 106,0 mm 3 Inoxidable, vástago cromado
F1553P*12 FERREA +1 mm 31,5 mm 6 mm 106,0 mm 3 Inoxidable, vástago cromado

Montaje de las válvulas

ElementoOriginal BMWReforzados
Chavetas 11 34 1 461 405 (3 ranuras) KPR-VW6-T (3 ranuras) / KPR-6S-7 (1 ranura)
Retenes de válvula Kit 11 34 9 064 457 VS-VBM6E-12 (escape)
Guía de válvula Ø interior 6,0 mm GDE-BMW-M50-EI

Cada válvula se monta con las chavetas de su tipo de ranura, como prescribe SUPERTECH: KPR-VW6-T para los modelos de 3 ranuras, KPR-6S-7 para los modelos de 1 ranura. Las chavetas originales nunca sirven para una válvula de 1 ranura.

Una cabeza en medida +1 mm exige asientos de escape mecanizados a esa medida: hay que prever un paso por el taller de rectificado durante la reparación de la culata.

En los motores con VANOS, SUPERTECH desaconseja las válvulas sobredimensionadas: una cabeza más grande que la original puede tocar el borde de los rebajes del pistón según la posición del árbol de levas.

Guía técnica

Las marcas propuestas

SUPERTECH SUPERTECH, nacida en Silicon Valley, desarrolla desde hace más de 30 años válvulas, muelles, copelas de titanio y guías para la competición. Sus válvulas de acero inoxidable, titanio o Inconel se diseñan motor por motor y se ponen a punto con preparadores reconocidos en dragster, rally y circuito.
FERREA FERREA Racing Components, creada en 1978 por Horacio Ferrea y Daniel Urrutia, produce sus válvulas en sus talleres de Florida y Argentina, del acero inoxidable a las superaleaciones de base níquel y al titanio. Sus piezas equipan a motoristas de todo el mundo, de la NASCAR al dragster.

Cómo elegir

Bajo la copela, las chavetas se alojan en la ranura o ranuras del vástago para retener la válvula. Según el vástago tenga una o tres, la válvula se sujeta de forma distinta, y esta elección cambia lo que usted gana.

CriterioOpción 1Opción 2
Medida Medida estándar
Una culata cuyos asientos de escape nunca se han repasado recibe la medida original, con una cabeza de 30,5 mm.
Medida +1 mm
Cabeza de 31,5 mm: los gases quemados salen más rápido, el cilindro se vacía mejor y deja más sitio a los gases frescos, lo que contribuye a la ganancia de potencia (unos 10 a 12 cfm por mm de cabeza según FERREA). Asientos a mecanizar a la nueva medida. También compensa asientos rectificados.
Ranuras 3 ranuras
Montaje BMW heredado, vástago libre en sus chavetas. Basta para un motor de calle cercano al original, sin otra pieza; se aconsejan chavetas nuevas (originales o KPR-VW6-T). Punto débil: un impacto al cerrar recae en la ranura inferior, la más fina. Única versión FERREA para estos motores.
1 ranura
Las chavetas abrazan el vástago, la ranura queda descargada y el apoyo más amplio reduce el rozamiento. La válvula gana resistencia con muelles firmes, gran alzada y alto régimen. Elección de SUPERTECH para motores potentes, única versión en Inconel, preferible con sobrealimentación. Chavetas KPR-6S-7 obligatorias, preferiblemente nuevas.

Cuándo se necesitan válvulas reforzadas

  • Árboles de levas con mayor alzada o muelles de válvula más duros
  • Régimen máximo aumentado
  • Instalación de un turbo o compresor (versión Inconel recomendada)
  • Reparación de culata en un motor de circuito, drift o rally
  • Válvulas originales marcadas, desgastadas o ya en medida de reparación

Compatibilidad de vehículos

ModeloCódigo de motorPotenciaAños
325i / 325is (E36) M50B25TU 192 CV 1992-1995
525i / 525iX (E34) M50B25TU 192 CV 1992-1996
323i / 323ti Compact (E36) M52B25 163-170 CV 1995-2000
523i (E39) M52B25 / M52TU B25 163-170 CV 1995-2000
323i / 323Ci (E46) M52TU B25 163-170 CV 1998-2000
Z3 2.3 (E36) M52TU B25 170 CV 1998-2000
328i (E36) M52B28 193 CV 1995-1999
528i (E39) M52B28 / M52TU B28 193 CV 1995-2000
728i / 728iL (E38) M52B28 / M52TU B28 193 CV 1995-2001
Z3 2.8 (E36) M52B28 / M52TU B28 193 CV 1996-2000
328i / 328Ci (E46) M52TU B28 193-196 CV 1998-2000
325i / 325xi / 325Ci / 325ti (E46) M54B25 186-192 CV 2000-2006
525i (E39) M54B25 186-192 CV 2000-2004
525i (E60 / E61) M54B25 186-192 CV 2003-2005
Z3 2.5i (E36) M54B25 192 CV 2000-2002
Z4 2.5i (E85) M54B25 192 CV 2002-2005
X3 2.5i (E83) M54B25 186-192 CV 2004-2006
330i / 330xi / 330Ci (E46) M54B30 228-231 CV 2000-2006
530i (E39) M54B30 228-231 CV 2000-2003
530i (E60) M54B30 228-231 CV 2003-2005
730i / 730Li (E65 / E66) M54B30 231 CV 2003-2008
Z3 3.0i (E36) M54B30 228-231 CV 2000-2003
Z4 3.0i (E85) M54B30 231 CV 2002-2005
X3 3.0i (E83) M54B30 228-231 CV 2003-2006
X5 3.0i (E53) M54B30 228-231 CV 2000-2006
M3 (E36) 3.0 US S50B30US 239 CV 1994-1995
M3 (E36) 3.2 US S52B32US 243 CV 1996-1999
Z3 M 3.2 US S52B32US 239-243 CV 1998-2000

Referencia OEM (válvula de escape): 11 34 1 739 823; 11 34 7 505 731 (M54B25, M54B30)

Importante: estas válvulas no son compatibles con el M50 sin VANOS anterior a septiembre de 1992, cuyo vástago mide 7 mm, ni con los motores de 2,0 y 2,2 litros (M50B20, M52B20, M54B22), cuya cabeza de escape mide 27 mm.

Piense en las válvulas de admisión

En una culata reparada, las válvulas de admisión y los retenes de vástago se cambian al mismo tiempo que las válvulas de escape. Estas son las piezas adecuadas para estos motores:

Válvulas de admisión BMW M50B25TU M52 M54 →
Retenes de válvula de escape 6 mm →
