Verstärkte Auslassventile BMW M50B25TU M52B25 M52B28 M54B25 M54B30

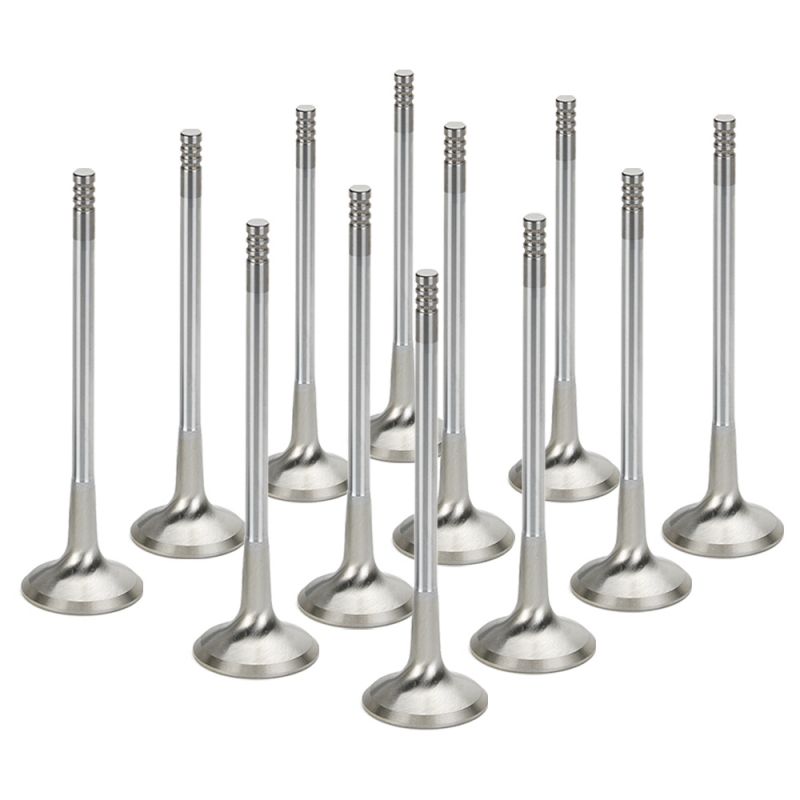

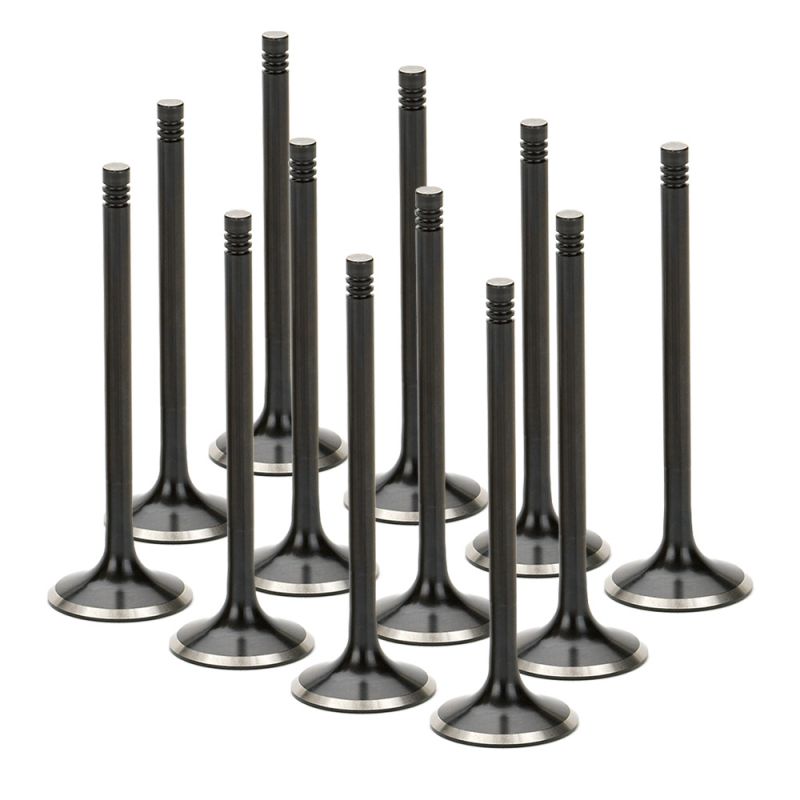

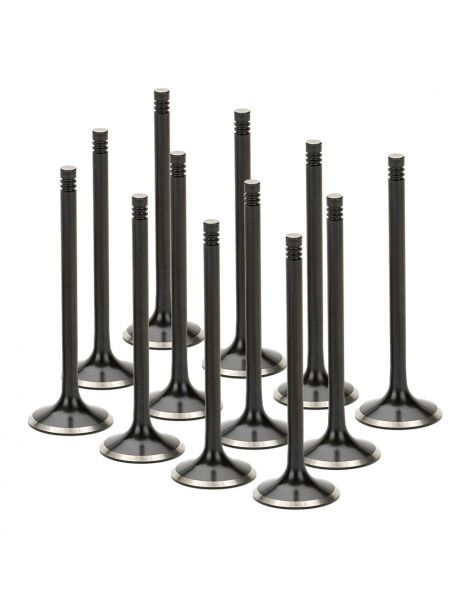

Satz mit 12 verstärkten Auslassventilen für BMW M50 VANOS, M52 und M54.
- Marken: SUPERTECH, FERREA
- Motoren: M50B25TU, M52, M54, S50B30US, S52B32US
- Abmessungen: Teller 30,5 mm oder 31,5 mm, Schaft 6 mm
- Material: Edelstahl oder Inconel, 1 oder 3 Rillen
Betroffene BMW Motoren
Als Reihensechszylinder-Benzinmotoren mit 24 Ventilen treiben der M50B25TU in den Versionen mit VANOS (ab September 1992), der M52 mit 2,5 und 2,8 Litern, der M52TU und danach der M54 mit 2,5 und 3,0 Litern einen großen Teil der BMW Palette an: 3er E36 und E46, 5er E34, E39 und E60, 7er E38 und E65 sowie Z3, Z4, X3 und X5.
Jeder Motor besitzt 12 Bimetall-Auslassventile mit 6 mm Schaft, BMW Teilenummer 11 34 1 739 823 (11 34 7 505 731 beim M54, gleiche Maße): Teller 30,5 mm, Schaft 6,0 mm, Länge 105,7 mm, gehalten von Ventilkeilen mit 3 Rillen. Ausgelegt für die Serienleistung, werden sie gefordert, sobald eine Leistungssteigerung Last, Drehzahl oder Abgastemperatur erhöht.
Verstärkte Auslassventile von SUPERTECH und FERREA
Das Auslassventil öffnet den Weg für die verbrannten Gase. Sein Teller erreicht bei einem Saugmotor 760 bis 870 °C, bei einem aufgeladenen Motor 1.000 °C und mehr. Etwa 75 % seiner Wärme gibt er über den Ventilsitz ab, 20 % über die Führung. Stahl verliert jedoch bei Hitze schnell an Festigkeit: Der Teller des originalen Bimetallventils aus Chrom-Mangan-Nickel-Stahl hält bei 600 °C noch 550 MPa, bei 800 °C aber nur noch 300 MPa. Je höher Last, Drehzahl und Ladedruck, desto heißer wird es, desto stärker ermüdet es und desto größer ist die Gefahr von Verformung und Undichtigkeit.
Verstärkte Ventile verwenden Werkstoffe für diese Temperaturen: den Hochtemperaturstahl von SUPERTECH und vor allem Inconel, eine Superlegierung auf Nickelbasis, die bei 730 °C 860 MPa und bei rund 815 °C noch 554 MPa behält: Bei rund 800 °C und darüber bleibt sie rund 85 % fester als der originale Stahl. FERREA gibt für seine Competition Plus Ventile 20 % mehr Warmfestigkeit und eine um 25 % längere Lebensdauer des Ventilsitzes an. Für diese Motoren gibt es drei Ausführungen: schwarz nitrierter Edelstahl von SUPERTECH, dessen härtere und glattere Oberfläche Reibung und Verschleiß verringert, Inconel von SUPERTECH, empfohlen bei Aufladung, und der hartverchromte Schaft von FERREA.
Eine Version im Übermaß +1 mm wird ebenfalls angeboten: Nur der Teller wächst, von 30,5 auf 31,5 mm. Die Abgase verlassen den Zylinder schneller, was mehr Platz für die Frischladung lässt und zum Leistungsgewinn beiträgt. Sie wird in einen Zylinderkopf eingebaut, dessen Sitze auf dieses Maß bearbeitet sind.
Technische Daten der Auslassventile
| Artikelnummer | Marke | Maß | Teller-Ø OEM 30,5 mm | Schaft-Ø OEM 6 mm | Länge OEM 105,7 mm | Rillen | Material |
|---|---|---|---|---|---|---|---|
| BMEVN-1030-12 | SUPERTECH | Standard | 30,5 mm | 6 mm | 105,7 mm | 3 | Edelstahl, schwarz nitriert |
| BMEVN-1030S-12 | SUPERTECH | Standard | 30,5 mm | 6 mm | 105,7 mm | 1 | Edelstahl, schwarz nitriert |
| BMEVI-1030S-12 | SUPERTECH | Standard | 30,5 mm | 6 mm | 105,7 mm | 1 | Inconel |
| BMEVN-1031S-12 | SUPERTECH | +1 mm | 31,5 mm | 6 mm | 105,7 mm | 1 | Edelstahl, schwarz nitriert |
| BMEVI-1031S-12 | SUPERTECH | +1 mm | 31,5 mm | 6 mm | 105,7 mm | 1 | Inconel |
| F1552P*12 | FERREA | Standard | 30,5 mm | 6 mm | 106,0 mm | 3 | Edelstahl, verchromter Schaft |
| F1553P*12 | FERREA | +1 mm | 31,5 mm | 6 mm | 106,0 mm | 3 | Edelstahl, verchromter Schaft |
Einbau der Ventile
| Bauteil | BMW Original | Verstärkt |
|---|---|---|
| Ventilkeile | 11 34 1 461 405 (3 Rillen) | KPR-VW6-T (3 Rillen) / KPR-6S-7 (1 Rille) |
| Ventilschaftdichtungen | Satz 11 34 9 064 457 | VS-VBM6E-12 (Auslass) |
| Ventilführung | Innen-Ø 6,0 mm | GDE-BMW-M50-EI |
Jedes Ventil wird mit den Ventilkeilen seines Rillentyps montiert, wie von SUPERTECH vorgeschrieben: KPR-VW6-T für die Modelle mit 3 Rillen, KPR-6S-7 für die Modelle mit 1 Rille. Die Original-Ventilkeile passen nie zu einem Ventil mit 1 Rille.
Ein Teller im Übermaß +1 mm erfordert Auslassventilsitze, die auf dieses Maß bearbeitet sind: Bei der Überholung des Zylinderkopfs ist ein Besuch beim Motoreninstandsetzer einzuplanen.
Bei Motoren mit VANOS rät SUPERTECH von Ventilen mit Übermaß ab: Ein größerer Teller als serienmäßig kann je nach Stellung der Nockenwelle den Rand der Ventiltaschen im Kolben berühren.
Technischer Leitfaden
Unsere Marken
| SUPERTECH, im Silicon Valley entstanden, entwickelt seit mehr als 30 Jahren Ventile, Federn, Titan-Federteller und Führungen für den Rennsport. Die Ventile aus Edelstahl, Titan oder Inconel werden Motor für Motor ausgelegt und mit renommierten Motorenbauern abgestimmt, im Dragster, in der Rallye und auf der Rundstrecke. | |
| FERREA Racing Components, 1978 von Horacio Ferrea und Daniel Urrutia gegründet, fertigt seine Ventile in den eigenen Werkstätten in Florida und Argentinien, von Edelstahl über Superlegierungen auf Nickelbasis bis zu Titan. Seine Teile nutzen Motorenbauer weltweit, von der NASCAR bis zum Dragster. |
So treffen Sie Ihre Wahl
Unter dem Federteller sitzen die Ventilkeile in der Rille oder den Rillen des Schafts, um das Ventil zu halten. Je nachdem, ob der Schaft eine oder drei Rillen hat, wird das Ventil anders gehalten, und diese Wahl verändert, was Sie gewinnen.
| Kriterium | Option 1 | Option 2 |
|---|---|---|
| Maß | Standardmaß Ein Zylinderkopf, dessen Auslassventilsitze nie nachgearbeitet wurden, erhält das Originalmaß mit einem Teller von 30,5 mm. |
Übermaß +1 mm Teller 31,5 mm: Die Abgase strömen schneller aus, der Zylinder entleert sich besser und lässt mehr Platz für Frischladung, was zum Leistungsgewinn beiträgt (etwa 10 bis 12 cfm pro mm Teller laut FERREA). Sitze auf das neue Maß zu bearbeiten. Gleicht auch nachgearbeitete Sitze aus. |
| Rillen | 3 Rillen BMW Bauweise übernommen, Schaft frei in den Ventilkeilen. Genügt für einen Straßenmotor nahe am Serienstand, ohne weiteres Teil; neue Ventilkeile empfohlen (original oder KPR-VW6-T). Schwachstelle: Ein Schlag beim Schließen trifft die untere Rille, die dünnste. Einzige FERREA Version für diese Motoren. |
1 Rille Die Ventilkeile umfassen den Schaft, die Rille wird entlastet und die breitere Auflage verringert die Reibung. Das Ventil gewinnt an Festigkeit unter straffen Federn, großem Hub und hohen Drehzahlen. Wahl von SUPERTECH für starke Motoren, einzige Version aus Inconel, bei Aufladung zu bevorzugen. Ventilkeile KPR-6S-7 Pflicht, vorzugsweise neu. |
Wann verstärkte Ventile notwendig werden
- Nockenwellen mit mehr Hub oder härtere Ventilfedern
- Angehobene Höchstdrehzahl
- Nachrüstung eines Turboladers oder Kompressors (Inconel-Version empfohlen)
- Zylinderkopfüberholung an einem Rundstrecken-, Drift- oder Rallyemotor
- Original-Ventile mit Spuren, verschlissen oder bereits im Reparaturmaß
Fahrzeugkompatibilität
| Modell | Motorcode | Leistung | Baujahre |
|---|---|---|---|
| 325i / 325is (E36) | M50B25TU | 192 PS | 1992-1995 |
| 525i / 525iX (E34) | M50B25TU | 192 PS | 1992-1996 |
| 323i / 323ti Compact (E36) | M52B25 | 163-170 PS | 1995-2000 |
| 523i (E39) | M52B25 / M52TU B25 | 163-170 PS | 1995-2000 |
| 323i / 323Ci (E46) | M52TU B25 | 163-170 PS | 1998-2000 |
| Z3 2.3 (E36) | M52TU B25 | 170 PS | 1998-2000 |
| 328i (E36) | M52B28 | 193 PS | 1995-1999 |
| 528i (E39) | M52B28 / M52TU B28 | 193 PS | 1995-2000 |
| 728i / 728iL (E38) | M52B28 / M52TU B28 | 193 PS | 1995-2001 |
| Z3 2.8 (E36) | M52B28 / M52TU B28 | 193 PS | 1996-2000 |
| 328i / 328Ci (E46) | M52TU B28 | 193-196 PS | 1998-2000 |
| 325i / 325xi / 325Ci / 325ti (E46) | M54B25 | 186-192 PS | 2000-2006 |
| 525i (E39) | M54B25 | 186-192 PS | 2000-2004 |
| 525i (E60 / E61) | M54B25 | 186-192 PS | 2003-2005 |
| Z3 2.5i (E36) | M54B25 | 192 PS | 2000-2002 |
| Z4 2.5i (E85) | M54B25 | 192 PS | 2002-2005 |
| X3 2.5i (E83) | M54B25 | 186-192 PS | 2004-2006 |
| 330i / 330xi / 330Ci (E46) | M54B30 | 228-231 PS | 2000-2006 |
| 530i (E39) | M54B30 | 228-231 PS | 2000-2003 |
| 530i (E60) | M54B30 | 228-231 PS | 2003-2005 |
| 730i / 730Li (E65 / E66) | M54B30 | 231 PS | 2003-2008 |
| Z3 3.0i (E36) | M54B30 | 228-231 PS | 2000-2003 |
| Z4 3.0i (E85) | M54B30 | 231 PS | 2002-2005 |
| X3 3.0i (E83) | M54B30 | 228-231 PS | 2003-2006 |
| X5 3.0i (E53) | M54B30 | 228-231 PS | 2000-2006 |
| M3 (E36) 3.0 US | S50B30US | 239 PS | 1994-1995 |
| M3 (E36) 3.2 US | S52B32US | 243 PS | 1996-1999 |
| Z3 M 3.2 US | S52B32US | 239-243 PS | 1998-2000 |
OEM-Teilenummer (Auslassventil): 11 34 1 739 823; 11 34 7 505 731 (M54B25, M54B30)
Denken Sie an die Einlassventile
Bei einem überholten Zylinderkopf werden die Einlassventile und die Ventilschaftdichtungen zusammen mit den Auslassventilen erneuert. Hier sind die passenden Teile für diese Motoren:
| Einlassventile BMW M50B25TU M52 M54 → |
| Ventilschaftdichtungen Auslass 6 mm → |
-
Marke
-
Artikel-Nr.BMEVN-1030-12
