Verstärkter Ventilfedersatz BMW M50TU M52 M54

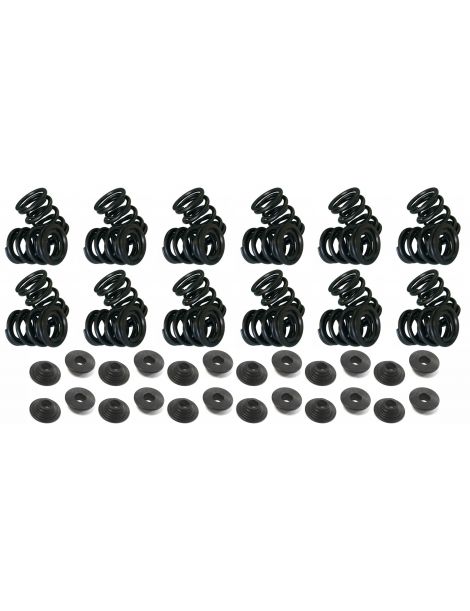

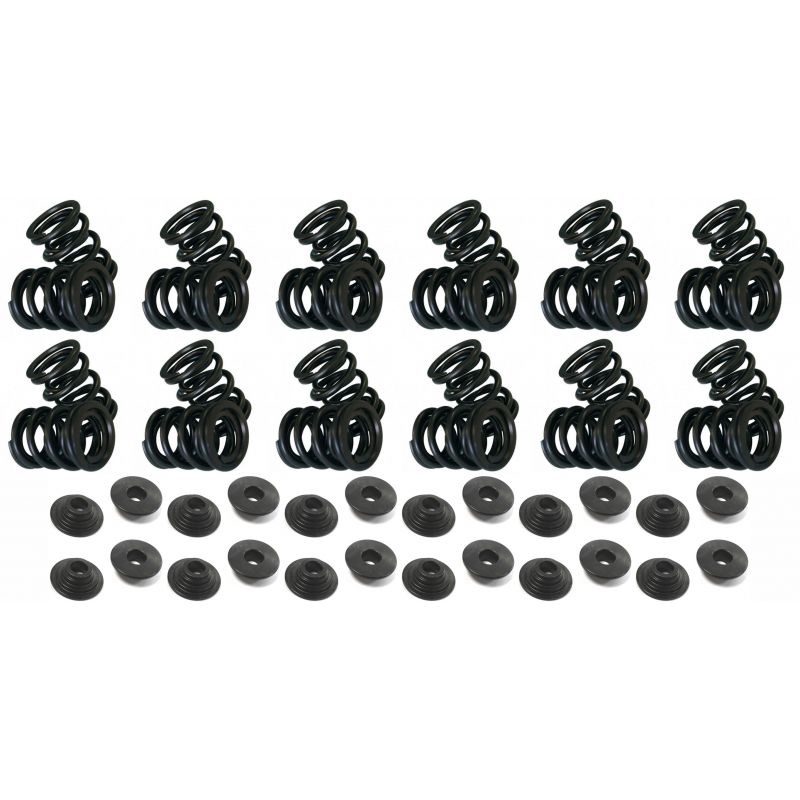

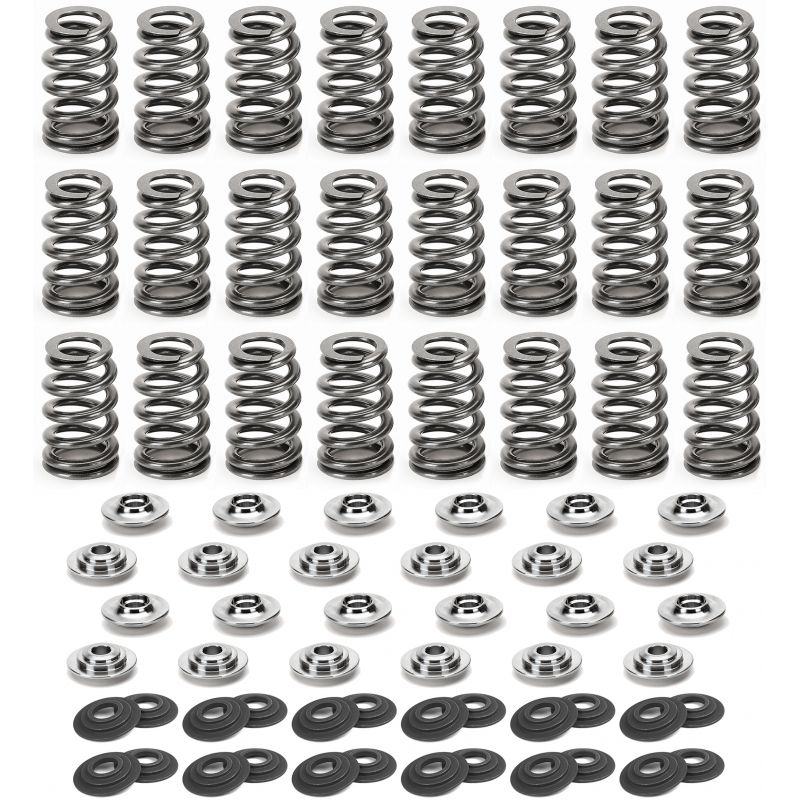

Satz mit 24 verstärkten Ventilfedern für BMW M50 VANOS, M52 und M54.
- Marken: CATCAMS, SUPERTECH, FERREA
- Motoren: M50TU, M52, M54, S50B30US, S52B32US
- Federn: einfach oder doppelt
- Inhalt: Federn, obere und untere Federteller je nach Satz
Betroffene BMW Motoren
Dieser Satz ist für die BMW Reihensechszylinder-Benzinmotoren mit 24 Ventilen und 6 mm Ventilschaft bestimmt: den M50 in den Versionen mit VANOS (M50B20TU und M50B25TU, ab September 1992), den M52 mit 2,0, 2,5 und 2,8 Litern, den M52TU und danach den M54 mit 2,2, 2,5 und 3,0 Litern. Man findet sie unter der Motorhaube der 3er E36 und E46, der 5er E34, E39 und E60, der 7er E38 und E65 sowie der Z3, Z4, X3 und X5.
Jedes Ventil wird von einer einfachen Feder geschlossen, BMW Teilenummer 11 34 7 504 268 (ersetzt die ursprüngliche 11 34 1 738 488 des M50TU), die auf einem unteren Federteller 11 34 1 735 254 sitzt und von einem oberen Federteller und Ventilkeilen mit 3 Rillen gehalten wird.
Verstärkte Ventilfedersätze von CATCAMS, SUPERTECH und FERREA
Die Ventilfeder schließt das Ventil und hält es in Kontakt mit dem Nocken. Bei hoher Drehzahl steigt die Massenträgheit des Ventils: Fehlt der Feder Kraft, folgt das Ventil dem Nockenprofil nicht mehr, springt auf seinem Sitz und kann den Kolben berühren. Das ist das Ventilflattern, die erste Grenze eines Motors, dessen Drehzahl oder Hub angehoben wird.
Gegenüber der Originalfeder (etwa 245 N am Sitz und 588 N bei 10 mm Hub) erhöht ein verstärkter Satz die Kraft am Sitz um 22 bis 71 %, um das Ventil unter Kontrolle zu halten: 343 N beim CATCAMS Satz, bis zu 418 N am Sitz und 930 N bei 10 mm Hub beim SUPERTECH Satz mit 94 lbs. Die Sätze von SUPERTECH und FERREA kombinieren Doppelfedern mit Federtellern aus Titan, die laut FERREA 40 % leichter sind als ein Stahlteller: weniger bewegte Masse bei gleicher Kraft. Der CATCAMS Satz behält eine einfache Feder und einen eigenen Federteller, für eine Verstärkung nahe der Originalmontage.
Technische Daten der Ventilfedersätze
| Artikelnummer | Marke | Federn | Ø außen / innen | Kraft am Sitz | Kraft bei Hub | Federrate | Max. Hub | Lieferumfang |
|---|---|---|---|---|---|---|---|---|
| PAC-S99843*24+99468/S*24 | CATCAMS | Einfach | Außen 30,1 mm | 343 N bei 37,5 mm | 932 N bei 14,0 mm | 24 Federn, 24 obere Federteller | ||
| SPRK-H100DR-BM | SUPERTECH | Doppelt 67 lbs | Außen 30,2 / 22,2 mm Innen 22,2 / 16,8 mm |
298 N bei 35,7 mm | 854 N bei 10 mm | 57,4 N/mm | 13,5 mm | 24 Federn, 24 obere Titan-Federteller, 24 untere Federteller |
| SPRK-H1000D-BM | SUPERTECH | Doppelt 80 lbs | Außen 29,7 / 21,9 mm Innen 20,5 / 15,5 mm |
356 N bei 35,7 mm | 867 N bei 10 mm | 51,2 N/mm | 12,7 mm | 24 Federn, 24 obere Titan-Federteller, 24 untere Federteller |
| SPRK-H1005D-BM | SUPERTECH | Doppelt 94 lbs | Außen 29,7 / 21,9 mm Innen 20,5 / 15,5 mm |
418 N bei 35,7 mm | 930 N bei 10 mm | 51,2 N/mm | 12,5 mm | 24 Federn, 24 obere Titan-Federteller, 24 untere Federteller |
| KT4041 | FERREA | Doppelt | Außen 29,5 / 22,8 mm Innen 22,8 / 17,1 mm |
356 N bei 36,0 mm | 801 N bei 10 mm | 44,5 N/mm | 14,0 mm | 24 Federn, 24 obere Titan-Federteller, 24 untere Federteller |
Einbau der Ventilfedersätze
| Bauteil | BMW Original | Verstärkter Federsatz |
|---|---|---|
| Feder | 11 34 7 504 268, einfach (ersetzt 11 34 1 738 488 beim M50TU) | Satzspezifisch |
| Oberer Federteller | 11 34 1 432 453 (M52, M54) / 11 34 1 724 991 (M50) | Satzspezifisch |
| Unterer Federteller | 11 34 1 735 254 (M50TU, M52, M54) / 11 34 1 403 612 (S50B30US, S52B32US) | Satzspezifisch: SEAT-BM60 (SUPERTECH), SL1021 (FERREA), Original bleibt (CATCAMS) |
| Ventilkeile | 11 34 1 461 405 (3 Rillen) | Original oder KPR-VW6-T |
FERREA KT4041: Die Feder S10049 erfordert den oberen Titan-Federteller E11025 und den unteren Federteller SL1021 aus dem Satz, der originale untere Federteller entfällt.
Die Einbauhöhe ist der Abstand zwischen unterem und oberem Federteller bei geschlossenem Ventil. Jeder Hersteller gibt die Kraft am Sitz für seine eigene Einbauhöhe an; nimmt diese Höhe zu, etwa nach dem Nachfräsen der Ventilsitze, sinkt die Kraft je Millimeter um den Wert der Federrate (siehe Tabelle der technischen Daten).
| CATCAMS | SUPERTECH | FERREA | |
|---|---|---|---|
| Einbauhöhe | 37,5 mm | 35,7 mm | 36,0 mm |
| Kraft am Sitz bei dieser Höhe | 343 N | 298 / 356 / 418 N | 356 N |
Technischer Leitfaden
Unsere Marken
| SUPERTECH aus San Jose in Kalifornien fertigt seit mehr als 30 Jahren Ventiltriebteile für den Rennsport. Seine Federn werden aus hochreinem Chrom-Silizium-Vanadium-Draht gewickelt und seine Federteller aus Titan in Militärqualität gefräst, geprüft mit Ultraschall, Röntgen und Laser. | |
| FERREA Racing Components, 1978 in Florida von zwei argentinischen Motorenbauern, Horacio Ferrea und Daniel Urrutia, gegründet, fertigt seinen gesamten Ventiltrieb im eigenen Haus, von Ventilen bis zu Federn, Stößeln und Kipphebeln. Seine Teile fahren in der NASCAR, im Dragster und auf der Rundstrecke. | |
| CATCAMS (Cat Cams N.V.) ist ein belgischer Hersteller von Nockenwellen und Ventiltriebteilen mit weltweitem Ruf, ausgestattet mit einer CNC-Schleifmaschine, die geneigte Nocken schleifen kann. Federn und Federteller ergänzen seine Nockenwellen, die in der BTCC und bei den 24 Stunden von Le Mans gefahren sind. |
So treffen Sie Ihre Wahl
Ein verstärkter Satz hält das Ventil bei steigender Drehzahl in Kontakt mit dem Nocken: Sie können die Drehzahl anheben, eine schärfere Nockenwelle oder einen Turbo einbauen, ohne Ventilflattern. Bei 10 mm Hub liefern die Sätze von SUPERTECH und FERREA 36 bis 58 % mehr Kraft als die Originalfeder. Einzige Grenze: Der Hub Ihrer Nockenwelle muss unter dem maximalen Hub des Satzes bleiben, je nach Modell 12,5 bis 14,0 mm.
| Kriterium | Das Wichtigste |
|---|---|
| Die Federkraft wählen | Die Werte 67, 80 und 94 lbs der SUPERTECH Sätze sind die Kraft am Sitz in Pfund (298, 356 und 418 N). Die Kraft wird nach drei Kriterien gewählt: Nockenwellenhub, angestrebte Drehzahl und Ladedruck. Je höher sie sind, desto höher muss die Kraft sein, innerhalb des maximalen Hubs des Satzes. Aber nicht mehr als nötig: Eine zu harte Feder verschleißt die Nocken und kann die originalen Hydrostößel zusammendrücken. FERREA führt seine Feder in der Reihe « Dual Spring - Turbo »; für die höchsten Kräfte bietet CATCAMS mechanische Tassenstößel für M50, M52 und M54B30 an. |
| Einfach- oder Doppelfeder | Einfach (CATCAMS): Originalaufbau. Doppelt (SUPERTECH, FERREA): zwei ineinander gesetzte Federn, die sich die Kraft teilen und ihre Schwingungen gegenseitig dämpfen. |
Wann verstärkte Ventilfedern notwendig werden
- Einbau von Nockenwellen mit mehr Hub
- Angehobene Höchstdrehzahl
- Nachrüstung eines Turboladers oder Kompressors
- Zylinderkopfüberholung an einem Rundstrecken-, Drift- oder Rallyemotor
- Ermüdete Originalfedern oder Ventilflattern bei hoher Drehzahl
Fahrzeugkompatibilität
| Modell | Motorcode | Leistung | Baujahre |
|---|---|---|---|
| 320i (E36) | M50B20TU | 150 PS | 1992-1995 |
| 520i 24V (E34) | M50B20TU | 150 PS | 1992-1996 |
| 325i / 325is (E36) | M50B25TU | 192 PS | 1992-1995 |
| 525i / 525iX (E34) | M50B25TU | 192 PS | 1992-1996 |
| 320i (E36) | M52B20 | 150 PS | 1995-1999 |
| 520i (E39) | M52B20 / M52TU B20 | 136-150 PS | 1996-2003 |
| 320i / 320Ci (E46) | M52TU B20 | 150 PS | 1998-2001 |
| Z3 2.0 (E36) | M52TU B20 | 150 PS | 1999-2003 |
| 323i / 323ti Compact (E36) | M52B25 | 163-170 PS | 1995-2000 |
| 523i (E39) | M52B25 / M52TU B25 | 163-170 PS | 1995-2000 |
| 323i / 323Ci (E46) | M52TU B25 | 163-170 PS | 1998-2000 |
| Z3 2.3 (E36) | M52TU B25 | 170 PS | 1998-2000 |
| 328i (E36) | M52B28 | 193 PS | 1995-1999 |
| 528i (E39) | M52B28 / M52TU B28 | 193 PS | 1995-2000 |
| 728i / 728iL (E38) | M52B28 / M52TU B28 | 193 PS | 1995-2001 |
| Z3 2.8 (E36) | M52B28 / M52TU B28 | 193 PS | 1996-2000 |
| 328i / 328Ci (E46) | M52TU B28 | 193-196 PS | 1998-2000 |
| 320i / 320Ci (E46) | M54B22 | 163-170 PS | 2000-2006 |
| 520i (E39 / E60) | M54B22 | 163-170 PS | 2000-2005 |
| Z3 2.2i (E36) / Z4 2.2i (E85) | M54B22 | 163-170 PS | 2000-2005 |
| 325i / 325xi / 325Ci / 325ti (E46) | M54B25 | 186-192 PS | 2000-2006 |
| 525i (E39 / E60 / E61) | M54B25 | 186-192 PS | 2000-2005 |
| Z3 2.5i / Z4 2.5i / X3 2.5i | M54B25 | 186-192 PS | 2000-2006 |
| 330i / 330xi / 330Ci (E46) | M54B30 | 228-231 PS | 2000-2006 |
| 530i (E39 / E60) | M54B30 | 228-231 PS | 2000-2005 |
| 730i / 730Li (E65 / E66) | M54B30 | 231 PS | 2003-2008 |
| Z3 3.0i / Z4 3.0i | M54B30 | 228-231 PS | 2000-2005 |
| X3 3.0i (E83) / X5 3.0i (E53) | M54B30 | 228-231 PS | 2000-2006 |
| M3 (E36) 3.0 US | S50B30US | 239 PS | 1994-1995 |
| M3 (E36) 3.2 US | S52B32US | 243 PS | 1996-1999 |
| Z3 M 3.2 US | S52B32US | 239-243 PS | 1998-2000 |
OEM-Teilenummer (Ventilfeder): 11 34 7 504 268 (M50TU, M52, M52TU, M54; ersetzt 11 34 1 738 488 beim M50TU); 11 34 1 403 709 (S50B30US, S52B32US)
Denken Sie an die Ventile
Ein mit verstärkten Federn überholter Zylinderkopf wird am besten mit neuen Einlass- und Auslassventilen montiert. Wir bieten die passenden Ventile für diese Motoren an:
| Einlassventile BMW M50B25TU M52 M54 → |
| Auslassventile BMW M50B25TU M52 M54 → |
-
Marke
-
Artikel-Nr.PAC-S99843*24+99468/S*24
