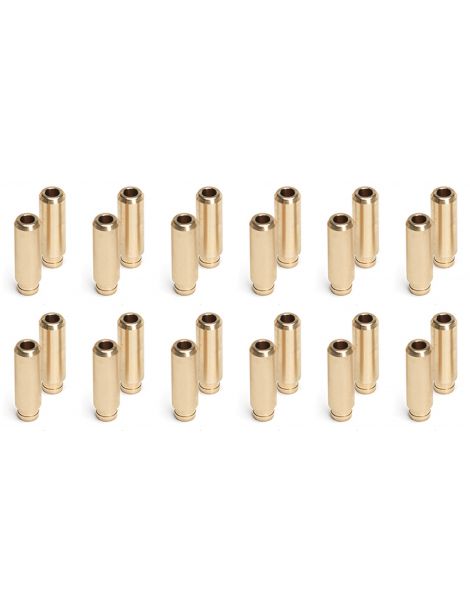

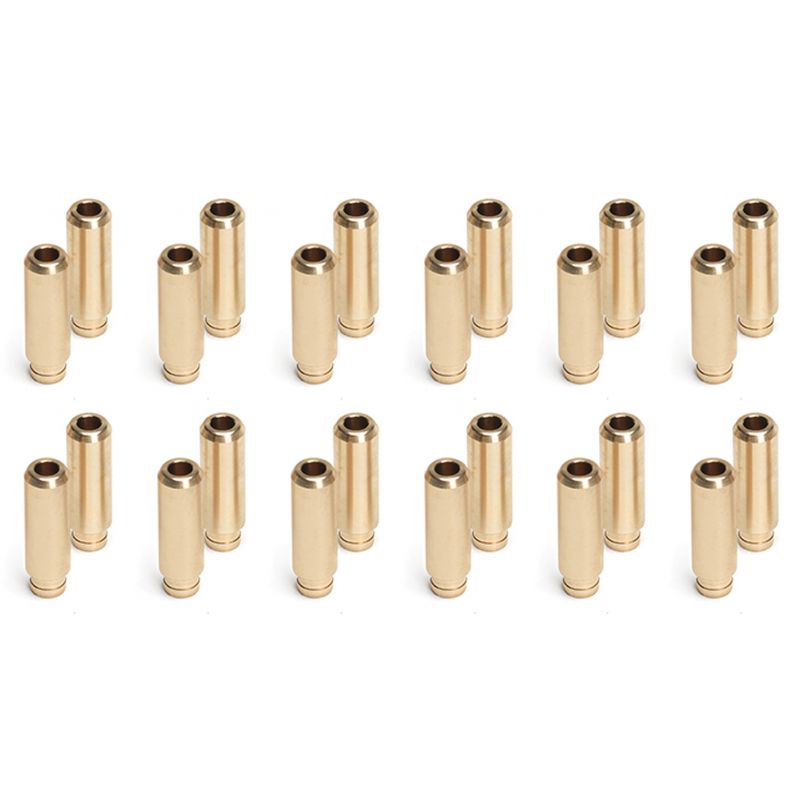

Ventilführungen aus Bronze SUPERTECH BMW M50TU M52 M54
Satz mit 24 Ventilführungen für BMW M50 VANOS, M52 und M54.
- Marke: SUPERTECH
- Motoren: M50TU, M52, M54, S50B30US, S52B32US
- Werkstoff: Manganbronze, Einlass und Auslass
- Abmessungen: Außen-Ø 12,6 mm, Innen-Ø 6,0 mm, Länge 43,3 mm
Betroffene BMW Motoren
Die Führungen dieses Satzes passen in den Zylinderkopf mit 24 Ventilen und 6 mm Ventilschaft mehrerer BMW Reihensechszylinder-Benzinmotoren: den M50 in den Versionen mit VANOS (M50B20TU und M50B25TU, ab September 1992), den M52 mit 2,0, 2,5 und 2,8 Litern, den M52TU, den M54 mit 2,2, 2,5 und 3,0 Litern sowie die S50B30US und S52B32US der nordamerikanischen M3. Diese Motoren fanden sich im 3er E36 und E46, im 5er E34, E39 und E60, im 7er E38 und E65 sowie im Z3, Z4, X3 und X5.
Jedes der 24 Ventile gleitet in einer Ventilführung, die in den Aluminium-Zylinderkopf eingepresst ist. BMW gibt für diese Führungen eine Bohrung von 6,0 mm und zwei Reparaturstufen an, 6,1 und 6,2 mm; die Reparaturführung 11 12 1 735 533 hat einen Außendurchmesser von 12,7 mm (+0,2).
SUPERTECH Ventilführungen aus Manganbronze
Die Ventilführung zentriert das Ventil auf seinem Sitz, leitet einen Teil der Schaftwärme an den Zylinderkopf ab und trägt die Ventilschaftdichtung. Bei Verschleiß kippt das Ventil, liegt schlecht auf seinem Sitz auf und lässt Öl am Schaft vorbei: Ölverbrauch, blauer Rauch und Kompressionsverlust.
Die SUPERTECH Führungen werden mit exakten Toleranzen aus Manganbronze gefertigt, einer Kupferlegierung. Laut SUPERTECH leitet diese Bronze die Wärme deutlich besser ab als die gesinterten Führungen, die Fahrzeughersteller ab Werk verbauen. Diese Führungen werden in der Regel zusammen mit verstärkten Ventilen eingebaut. Der Satz enthält die 24 Führungen eines Zylinderkopfs, mit einer Referenz für Einlass und Auslass.
Technische Daten der Ventilführungen
| Referenz | Marke | Werkstoff | Außen-Ø OEM Reparatur 12,7 mm | Innen-Ø OEM 6,0 mm | Länge |
|---|---|---|---|---|---|
| GDE-BMW-M50-EI-12*2 | SUPERTECH | Manganbronze | 12,6 mm | 6,0 mm | 43,3 mm |
Montage der Ventilführungen
| Bauteil | Original | Verstärkt |
|---|---|---|
| Ventilführung | Innen-Ø 6,0 mm | Durch den Satz ersetzt |
| Ventilschaftdichtung Einlass | Schaft 6 mm | VS-VBM6I-12 |
| Ventilschaftdichtung Auslass | Schaft 6 mm | VS-VBM6E-12 |
| Ventile | Schaft 6 mm | Einlass / Auslass |
Technischer Leitfaden
Die verstärkten Ventile für diese Motoren, mit 6 mm Schaft:
| Einlassventile BMW M50TU M52 M54 → |
| Auslassventile BMW M50TU M52 M54 → |
Die angebotene Marke
| Seit mehr als 30 Jahren entwickelt SUPERTECH im Silicon Valley Ventiltriebteile für den Motorsport, von Ventilen bis zu Bronzeführungen. Die Fertigung durchläuft Prüfungen mit Ultraschall, Röntgen und Lasermessung, und jede Neuheit wird mit renommierten Motorenbauern erprobt. |
Manganbronze
Manganbronze ist eine Kupfer-Zink-Legierung mit Zusätzen von Mangan, Aluminium und Eisen. Sie verbindet hohe mechanische Festigkeit mit guter Verschleiß- und Korrosionsbeständigkeit und wird für Buchsen und Führungsteile unter hoher Belastung eingesetzt.
Wann Ventilführungen ersetzt werden müssen
- Ölverbrauch über die Ventilschäfte
- Einbau verstärkter Ventile in einen verschlissenen Zylinderkopf
- Zylinderkopfüberholung bei Rennstrecken-, Drift- oder Rallyemotoren
- Komplette Überholung des Ventiltriebs
Fahrzeugkompatibilität
| Modell | Motorcode | Leistung | Baujahre |
|---|---|---|---|
| 320i (E36) | M50B20TU | 150 PS | 1992-1995 |
| 520i 24V (E34) | M50B20TU | 150 PS | 1992-1996 |
| 325i / 325is (E36) | M50B25TU | 192 PS | 1992-1995 |
| 525i / 525iX (E34) | M50B25TU | 192 PS | 1992-1996 |
| 320i (E36) | M52B20 | 150 PS | 1995-1999 |
| 520i (E39) | M52B20 / M52TU B20 | 136-150 PS | 1996-2003 |
| 320i / 320Ci (E46) | M52TU B20 | 150 PS | 1998-2001 |
| Z3 2.0 (E36) | M52TU B20 | 150 PS | 1999-2003 |
| 323i / 323ti Compact (E36) | M52B25 | 163-170 PS | 1995-2000 |
| 523i (E39) | M52B25 / M52TU B25 | 163-170 PS | 1995-2000 |
| 323i / 323Ci (E46) | M52TU B25 | 163-170 PS | 1998-2000 |
| Z3 2.3 (E36) | M52TU B25 | 170 PS | 1998-2000 |
| 328i (E36) | M52B28 | 193 PS | 1995-1999 |
| 528i (E39) | M52B28 / M52TU B28 | 193 PS | 1995-2000 |
| 728i / 728iL (E38) | M52B28 / M52TU B28 | 193 PS | 1995-2001 |
| Z3 2.8 (E36) | M52B28 / M52TU B28 | 193 PS | 1996-2000 |
| 328i / 328Ci (E46) | M52TU B28 | 193-196 PS | 1998-2000 |
| 320i / 320Ci (E46) | M54B22 | 163-170 PS | 2000-2006 |
| 520i (E39 / E60) | M54B22 | 163-170 PS | 2000-2005 |
| Z3 2.2i (E36) / Z4 2.2i (E85) | M54B22 | 163-170 PS | 2000-2005 |
| 325i / 325xi / 325Ci / 325ti (E46) | M54B25 | 186-192 PS | 2000-2006 |
| 525i (E39 / E60 / E61) | M54B25 | 186-192 PS | 2000-2005 |
| Z3 2.5i / Z4 2.5i / X3 2.5i | M54B25 | 186-192 PS | 2000-2006 |
| 330i / 330xi / 330Ci (E46) | M54B30 | 228-231 PS | 2000-2006 |
| 530i (E39 / E60) | M54B30 | 228-231 PS | 2000-2005 |
| 730i / 730Li (E65 / E66) | M54B30 | 231 PS | 2003-2008 |
| Z3 3.0i / Z4 3.0i | M54B30 | 228-231 PS | 2000-2005 |
| X3 3.0i (E83) / X5 3.0i (E53) | M54B30 | 228-231 PS | 2000-2006 |
| M3 (E36) 3.0 US | S50B30US | 239 PS | 1994-1995 |
| M3 (E36) 3.2 US | S52B32US | 243 PS | 1996-1999 |
| Z3 M 3.2 US | S52B32US | 239-243 PS | 1998-2000 |
OEM-Referenz (Ventilführung): 11 12 1 735 533 (Reparaturführung, Außen-Ø 12,7 mm +0,2)
Denken Sie an die Ventilschaftdichtungen
Zum Ersatz der Führungen gehören neue Ventilschaftdichtungen. Wir bieten die passenden SUPERTECH Dichtungen für diese Motoren an:
| Ventilschaftdichtungen Einlass BMW M50TU M52 M54 → |
| Ventilschaftdichtungen Auslass BMW M50TU M52 M54 → |
-
