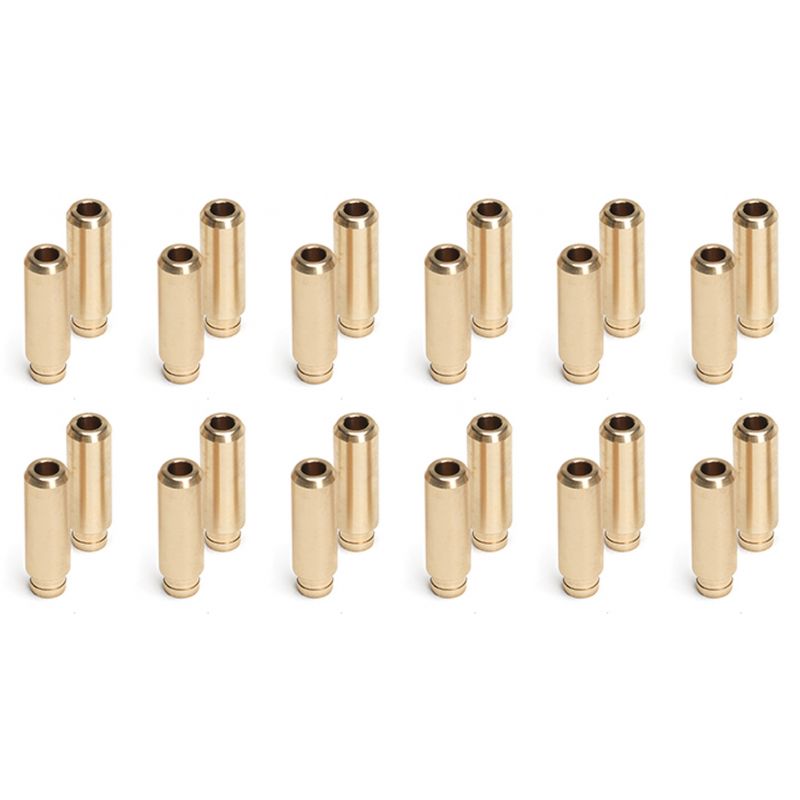

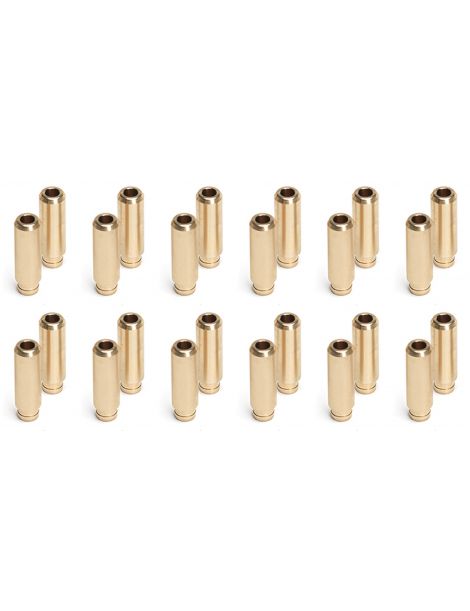

Bronzen klepgeleiders SUPERTECH BMW M50TU M52 M54
Set van 24 klepgeleiders voor BMW M50 VANOS, M52 en M54.
- Merk: SUPERTECH
- Motoren: M50TU, M52, M54, S50B30US, S52B32US
- Materiaal: Mangaanbrons, inlaat en uitlaat
- Afmetingen: buiten-Ø 12,6 mm, binnen-Ø 6,0 mm, lengte 43,3 mm
Betreffende BMW motoren
De geleiders van deze kit passen in de cilinderkop met 24 kleppen en een klepsteel van 6 mm van meerdere BMW zescilinder lijnbenzinemotoren: de M50 in de versies met VANOS (M50B20TU en M50B25TU, vanaf september 1992), de M52 in 2,0, 2,5 en 2,8 liter, de M52TU, de M54 in 2,2, 2,5 en 3,0 liter, en de S50B30US en S52B32US van de Noord-Amerikaanse M3. Deze motoren zaten in de 3 Serie E36 en E46, de 5 Serie E34, E39 en E60, de 7 Serie E38 en E65, en ook in de Z3, Z4, X3 en X5.
Elk van de 24 kleppen glijdt in een klepgeleider die in de aluminium cilinderkop is geperst. BMW geeft voor deze geleiders een boring van 6,0 mm en twee reparatiematen, 6,1 en 6,2 mm; de reparatiegeleider 11 12 1 735 533 heeft een buitendiameter van 12,7 mm (+0,2).
Klepgeleiders van SUPERTECH in mangaanbrons
De klepgeleider centreert de klep op haar zitting, voert een deel van de warmte van de steel af naar de cilinderkop en draagt de klepseal. Bij slijtage kantelt de klep, sluit ze slecht af op haar zitting en laat ze olie langs de steel door: olieverbruik, blauwe rook en verlies van compressie.
De geleiders van SUPERTECH zijn met exacte toleranties bewerkt uit mangaanbrons, een koperlegering. Volgens SUPERTECH geeft dit brons de warmte veel beter door dan de gesinterde geleiders die autofabrikanten af fabriek monteren. Deze geleiders worden doorgaans samen met versterkte kleppen gemonteerd. De set bevat de 24 geleiders van een cilinderkop, met één referentie voor inlaat en uitlaat.
Technische kenmerken van de klepgeleiders
| Referentie | Merk | Materiaal | Buiten-Ø OEM reparatie 12,7 mm | Binnen-Ø OEM 6,0 mm | Lengte |
|---|---|---|---|---|---|
| GDE-BMW-M50-EI-12*2 | SUPERTECH | Mangaanbrons | 12,6 mm | 6,0 mm | 43,3 mm |
Montage van de klepgeleiders
| Onderdeel | Origineel | Versterkt |
|---|---|---|
| Klepgeleider | Binnen-Ø 6,0 mm | Vervangen door de set |
| Klepseal inlaat | Steel 6 mm | VS-VBM6I-12 |
| Klepseal uitlaat | Steel 6 mm | VS-VBM6E-12 |
| Kleppen | Steel 6 mm | Inlaat / Uitlaat |
Technische gids
De versterkte kleppen voor deze motoren, met een klepsteel van 6 mm:
| Inlaatkleppen BMW M50TU M52 M54 → |
| Uitlaatkleppen BMW M50TU M52 M54 → |
Het aangeboden merk
| Al meer dan 30 jaar ontwerpt SUPERTECH in Silicon Valley kleptreinonderdelen voor de autosport, van kleppen tot bronzen geleiders. De productie doorloopt controles met ultrasoon onderzoek, röntgen en lasermeting, en elk nieuw product wordt beproefd met gerenommeerde motorbouwers. |
Mangaanbrons
Mangaanbrons is een legering van koper en zink met toevoegingen van mangaan, aluminium en ijzer. Het combineert een hoge mechanische sterkte met een goede slijt- en corrosiebestendigheid, en wordt gebruikt voor bussen en geleidingsdelen die zwaar belast worden.
Wanneer klepgeleiders moeten worden vervangen
- Olieverbruik langs de klepstelen
- Montage van versterkte kleppen in een versleten cilinderkop
- Revisie van de cilinderkop van een circuit-, drift- of rallymotor
- Volledige revisie van de klepbediening
Voertuigcompatibiliteit
| Model | Motorcode | Vermogen | Bouwjaren |
|---|---|---|---|
| 320i (E36) | M50B20TU | 150 pk | 1992-1995 |
| 520i 24V (E34) | M50B20TU | 150 pk | 1992-1996 |
| 325i / 325is (E36) | M50B25TU | 192 pk | 1992-1995 |
| 525i / 525iX (E34) | M50B25TU | 192 pk | 1992-1996 |
| 320i (E36) | M52B20 | 150 pk | 1995-1999 |
| 520i (E39) | M52B20 / M52TU B20 | 136-150 pk | 1996-2003 |
| 320i / 320Ci (E46) | M52TU B20 | 150 pk | 1998-2001 |
| Z3 2.0 (E36) | M52TU B20 | 150 pk | 1999-2003 |
| 323i / 323ti Compact (E36) | M52B25 | 163-170 pk | 1995-2000 |
| 523i (E39) | M52B25 / M52TU B25 | 163-170 pk | 1995-2000 |
| 323i / 323Ci (E46) | M52TU B25 | 163-170 pk | 1998-2000 |
| Z3 2.3 (E36) | M52TU B25 | 170 pk | 1998-2000 |
| 328i (E36) | M52B28 | 193 pk | 1995-1999 |
| 528i (E39) | M52B28 / M52TU B28 | 193 pk | 1995-2000 |
| 728i / 728iL (E38) | M52B28 / M52TU B28 | 193 pk | 1995-2001 |
| Z3 2.8 (E36) | M52B28 / M52TU B28 | 193 pk | 1996-2000 |
| 328i / 328Ci (E46) | M52TU B28 | 193-196 pk | 1998-2000 |
| 320i / 320Ci (E46) | M54B22 | 163-170 pk | 2000-2006 |
| 520i (E39 / E60) | M54B22 | 163-170 pk | 2000-2005 |
| Z3 2.2i (E36) / Z4 2.2i (E85) | M54B22 | 163-170 pk | 2000-2005 |
| 325i / 325xi / 325Ci / 325ti (E46) | M54B25 | 186-192 pk | 2000-2006 |
| 525i (E39 / E60 / E61) | M54B25 | 186-192 pk | 2000-2005 |
| Z3 2.5i / Z4 2.5i / X3 2.5i | M54B25 | 186-192 pk | 2000-2006 |
| 330i / 330xi / 330Ci (E46) | M54B30 | 228-231 pk | 2000-2006 |
| 530i (E39 / E60) | M54B30 | 228-231 pk | 2000-2005 |
| 730i / 730Li (E65 / E66) | M54B30 | 231 pk | 2003-2008 |
| Z3 3.0i / Z4 3.0i | M54B30 | 228-231 pk | 2000-2005 |
| X3 3.0i (E83) / X5 3.0i (E53) | M54B30 | 228-231 pk | 2000-2006 |
| M3 (E36) 3.0 US | S50B30US | 239 pk | 1994-1995 |
| M3 (E36) 3.2 US | S52B32US | 243 pk | 1996-1999 |
| Z3 M 3.2 US | S52B32US | 239-243 pk | 1998-2000 |
OEM-referentie (klepgeleider): 11 12 1 735 533 (reparatiegeleider, buiten-Ø 12,7 mm +0,2)
Denk ook aan de klepseals
Bij het vervangen van de geleiders horen nieuwe klepseals. Wij bieden de bijpassende afdichtingen van SUPERTECH voor deze motoren aan:
| Klepseals inlaat BMW M50TU M52 M54 → |
| Klepseals uitlaat BMW M50TU M52 M54 → |
-
