Versterkte uitlaatkleppen BMW M50B25TU M52B25 M52B28 M54B25 M54B30

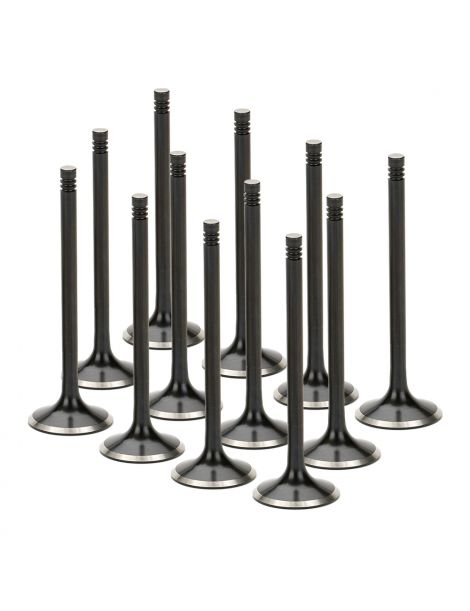

Set van 12 versterkte uitlaatkleppen voor BMW M50 VANOS, M52 en M54.
- Merken: SUPERTECH, FERREA
- Motoren: M50B25TU, M52, M54, S50B30US, S52B32US
- Afmetingen: kop 30,5 mm of 31,5 mm, steel 6 mm
- Materiaal: RVS of Inconel, 1 of 3 groeven
Betreffende BMW motoren
Als zescilinder lijnbenzinemotoren met 24 kleppen drijven de M50B25TU in de versies met VANOS (vanaf september 1992), de M52 in 2,5 en 2,8 liter, de M52TU en daarna de M54 in 2,5 en 3,0 liter een groot deel van het BMW gamma aan: 3 Serie E36 en E46, 5 Serie E34, E39 en E60, 7 Serie E38 en E65, en ook de Z3, Z4, X3 en X5.
Elke motor heeft 12 bimetalen uitlaatkleppen met een steel van 6 mm, BMW onderdeelnummer 11 34 1 739 823 (11 34 7 505 731 op de M54, met dezelfde maten): kop 30,5 mm, steel 6,0 mm, lengte 105,7 mm, vastgezet met klepspieën met 3 groeven. Ontworpen voor het standaardvermogen, worden ze zwaar belast zodra een tuning de belasting, het toerental of de uitlaatgastemperatuur verhoogt.
Versterkte uitlaatkleppen van SUPERTECH en FERREA
De uitlaatklep opent de doorgang voor de verbrande gassen. De klepkop bereikt 760 tot 870 °C op een atmosferische motor en 1.000 °C en meer op een motor met drukvulling. Hij voert ongeveer 75 % van zijn warmte af via de klepzitting en 20 % via de klepgeleider. Staal verliest echter snel zijn sterkte door hitte: de klepkop van de originele bimetalen klep, in chroom-mangaan-nikkelstaal, houdt bij 600 °C nog 550 MPa, maar bij 800 °C nog maar 300 MPa. Hoe hoger de belasting, het toerental en de turbodruk, hoe heter de klep wordt, hoe meer ze vermoeit en hoe groter het risico op vervorming en verlies van afdichting.
Versterkte kleppen gebruiken materialen die voor deze temperaturen gemaakt zijn: hogetemperatuurstaal van SUPERTECH en vooral Inconel, een superlegering op nikkelbasis die bij 730 °C 860 MPa behoudt en rond 815 °C nog 554 MPa: rond 800 °C en hoger blijft ze ongeveer 85 % sterker dan het originele staal. FERREA geeft voor zijn Competition Plus kleppen 20 % meer warmtesterkte en een 25 % langere levensduur van de zitting op. Voor deze motoren zijn drie uitvoeringen beschikbaar: zwart genitreerd roestvrij staal van SUPERTECH, waarvan het hardere en gladdere oppervlak wrijving en slijtage vermindert, Inconel van SUPERTECH, aanbevolen bij drukvulling, en de hardverchroomde steel van FERREA.
Er is ook een versie in +1 mm maat: alleen de klepkop wordt groter, van 30,5 naar 31,5 mm. De verbrande gassen verlaten de cilinder sneller, wat meer ruimte laat voor het verse mengsel en bijdraagt aan de vermogenswinst. Ze wordt gemonteerd op een cilinderkop waarvan de zittingen op deze maat zijn bewerkt.
Technische kenmerken van de uitlaatkleppen
| Referentie | Merk | Maat | Head Ø OEM 30,5 mm | Stem Ø OEM 6 mm | Lengte OEM 105,7 mm | Grooves | Materiaal |
|---|---|---|---|---|---|---|---|

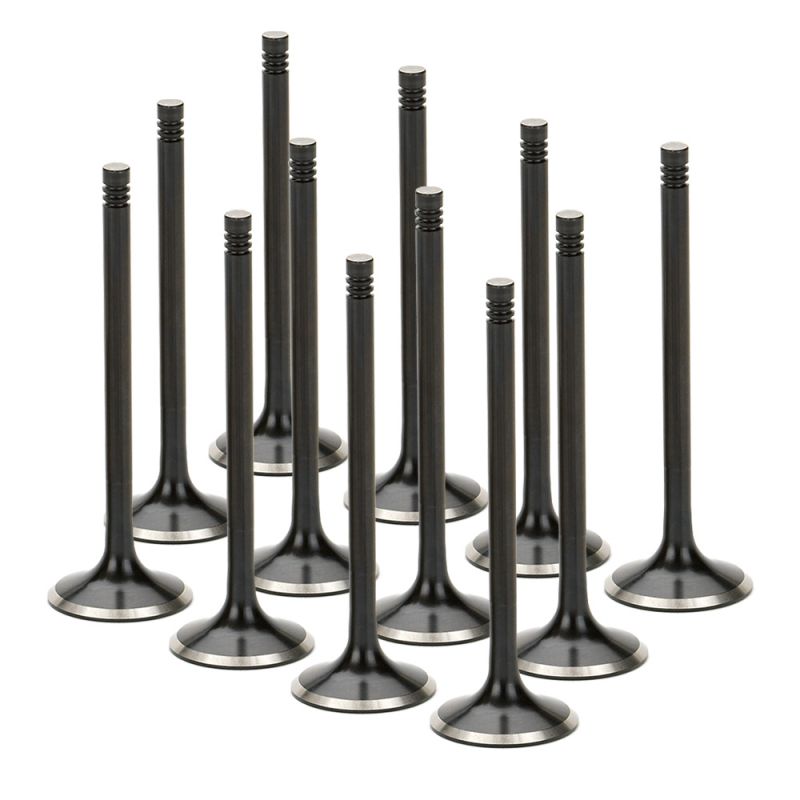

| BMEVN-1030-12 | SUPERTECH | Standaard | 30,5 mm | 6 mm | 105,7 mm | 3 | RVS, zwart genitreerd |
| BMEVN-1030S-12 | SUPERTECH | Standaard | 30,5 mm | 6 mm | 105,7 mm | 1 | RVS, zwart genitreerd |
| BMEVI-1030S-12 | SUPERTECH | Standaard | 30,5 mm | 6 mm | 105,7 mm | 1 | Inconel |
| BMEVN-1031S-12 | SUPERTECH | +1 mm | 31,5 mm | 6 mm | 105,7 mm | 1 | RVS, zwart genitreerd |
| BMEVI-1031S-12 | SUPERTECH | +1 mm | 31,5 mm | 6 mm | 105,7 mm | 1 | Inconel |

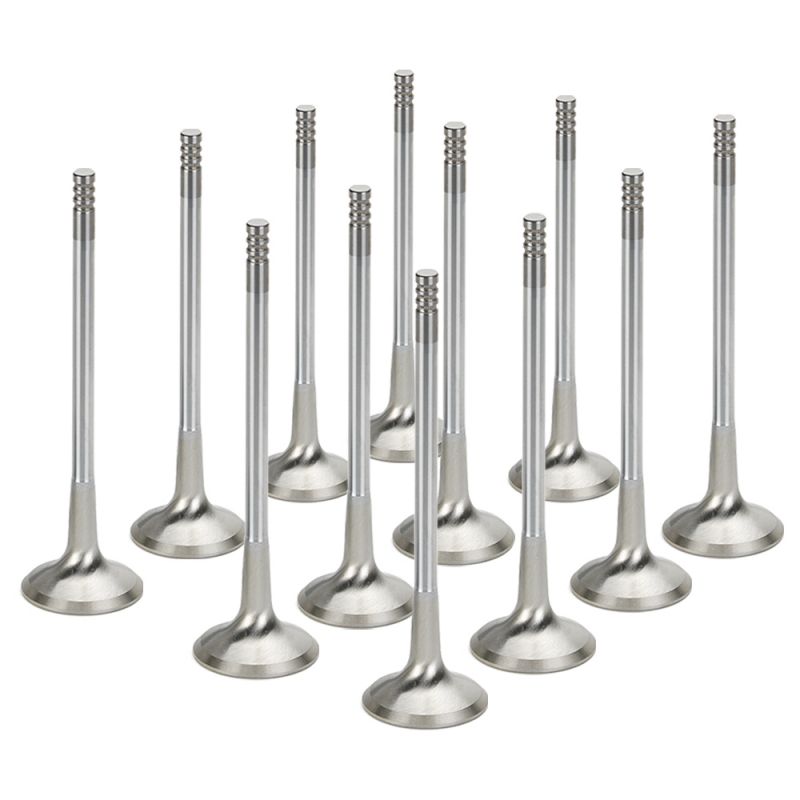

| F1552P*12 | FERREA | Standaard | 30,5 mm | 6 mm | 106,0 mm | 3 | RVS, verchroomde steel |
| F1553P*12 | FERREA | +1 mm | 31,5 mm | 6 mm | 106,0 mm | 3 | RVS, verchroomde steel |
Montage van de kleppen
| Onderdeel | BMW origineel | Versterkt |
|---|---|---|
| Klepspieën | 11 34 1 461 405 (3 groeven) | KPR-VW6-T (3 groeven) / KPR-6S-7 (1 groef) |
| Klepseals | Set 11 34 9 064 457 | VS-VBM6E-12 (uitlaat) |
| Klepgeleider | Binnen-Ø 6,0 mm | GDE-BMW-M50-EI |
Elke klep wordt gemonteerd met de klepspieën van haar groeftype, zoals SUPERTECH voorschrijft: KPR-VW6-T voor de modellen met 3 groeven, KPR-6S-7 voor de modellen met 1 groef. De originele klepspieën zijn nooit geschikt voor een klep met 1 groef.
Een klepkop in +1 mm vereist uitlaatzittingen die op deze maat zijn bewerkt: plan een bezoek aan de revisiewerkplaats bij de revisie van de cilinderkop.
Op motoren met VANOS ontraadt SUPERTECH kleppen met overmaat: een klepkop die groter is dan origineel kan de rand van de klepuitsparingen in de zuiger raken, afhankelijk van de stand van de nokkenas.
Technische gids
Onze merken
| SUPERTECH, ontstaan in Silicon Valley, ontwikkelt al meer dan 30 jaar kleppen, veren, titanium veerschotels en geleiders voor de autosport. De kleppen in RVS, titanium of Inconel worden per motor ontworpen en samen met gerenommeerde motorbouwers ontwikkeld, in dragrace, rally en op het circuit. | |
| FERREA Racing Components, in 1978 opgericht door Horacio Ferrea en Daniel Urrutia, produceert zijn kleppen in zijn werkplaatsen in Florida en Argentinië, van RVS tot superlegeringen op nikkelbasis en titanium. De onderdelen worden wereldwijd door motorbouwers gebruikt, van NASCAR tot dragrace. |
Hoe kiezen
Onder de veerschotel liggen de klepspieën in de groef of groeven van de steel om de klep vast te houden. Naargelang de steel er één of drie heeft, wordt de klep anders vastgehouden, en die keuze bepaalt wat u wint.
| Criterium | Optie 1 | Optie 2 |
|---|---|---|
| Maat | Standaardmaat Een cilinderkop waarvan de uitlaatzittingen nooit zijn nabewerkt, krijgt de originele maat, met een klepkop van 30,5 mm. |
+1 mm maat Klepkop van 31,5 mm: de verbrande gassen gaan sneller weg, de cilinder loopt beter leeg en laat meer ruimte voor vers mengsel, wat bijdraagt aan de vermogenswinst (ongeveer 10 tot 12 cfm per mm klepkop volgens FERREA). Zittingen op de nieuwe maat te bewerken. Compenseert ook nageslepen zittingen. |
| Groeven | 3 groeven BMW opbouw overgenomen, steel vrij in de klepspieën. Volstaat voor een straatmotor dicht bij het origineel, zonder ander onderdeel; nieuwe klepspieën aanbevolen (origineel of KPR-VW6-T). Zwak punt: een schok bij het sluiten komt op de onderste groef, de dunste. Enige FERREA versie voor deze motoren. |
1 groef De klepspieën omklemmen de steel, de groef wordt ontlast en het bredere steunvlak vermindert de wrijving. De klep wint aan sterkte onder stijve veren, grote heffing en hoog toerental. Keuze van SUPERTECH voor krachtige motoren, enige versie in Inconel, aan te raden bij drukvulling. Klepspieën KPR-6S-7 verplicht, bij voorkeur nieuw. |
Wanneer versterkte kleppen nodig worden
- Nokkenassen met meer klepheffing of stijvere klepveren
- Verhoogd maximaal toerental
- Toevoeging van een turbo of compressor (Inconel-versie aanbevolen)
- Revisie van de cilinderkop van een circuit-, drift- of rallymotor
- Originele kleppen met sporen, versleten of al op reparatiemaat
Voertuigcompatibiliteit
| Model | Motorcode | Vermogen | Bouwjaren |
|---|---|---|---|
| 325i / 325is (E36) | M50B25TU | 192 pk | 1992-1995 |
| 525i / 525iX (E34) | M50B25TU | 192 pk | 1992-1996 |
| 323i / 323ti Compact (E36) | M52B25 | 163-170 pk | 1995-2000 |
| 523i (E39) | M52B25 / M52TU B25 | 163-170 pk | 1995-2000 |
| 323i / 323Ci (E46) | M52TU B25 | 163-170 pk | 1998-2000 |
| Z3 2.3 (E36) | M52TU B25 | 170 pk | 1998-2000 |
| 328i (E36) | M52B28 | 193 pk | 1995-1999 |
| 528i (E39) | M52B28 / M52TU B28 | 193 pk | 1995-2000 |
| 728i / 728iL (E38) | M52B28 / M52TU B28 | 193 pk | 1995-2001 |
| Z3 2.8 (E36) | M52B28 / M52TU B28 | 193 pk | 1996-2000 |
| 328i / 328Ci (E46) | M52TU B28 | 193-196 pk | 1998-2000 |
| 325i / 325xi / 325Ci / 325ti (E46) | M54B25 | 186-192 pk | 2000-2006 |
| 525i (E39) | M54B25 | 186-192 pk | 2000-2004 |
| 525i (E60 / E61) | M54B25 | 186-192 pk | 2003-2005 |
| Z3 2.5i (E36) | M54B25 | 192 pk | 2000-2002 |
| Z4 2.5i (E85) | M54B25 | 192 pk | 2002-2005 |
| X3 2.5i (E83) | M54B25 | 186-192 pk | 2004-2006 |
| 330i / 330xi / 330Ci (E46) | M54B30 | 228-231 pk | 2000-2006 |
| 530i (E39) | M54B30 | 228-231 pk | 2000-2003 |
| 530i (E60) | M54B30 | 228-231 pk | 2003-2005 |
| 730i / 730Li (E65 / E66) | M54B30 | 231 pk | 2003-2008 |
| Z3 3.0i (E36) | M54B30 | 228-231 pk | 2000-2003 |
| Z4 3.0i (E85) | M54B30 | 231 pk | 2002-2005 |
| X3 3.0i (E83) | M54B30 | 228-231 pk | 2003-2006 |
| X5 3.0i (E53) | M54B30 | 228-231 pk | 2000-2006 |
| M3 (E36) 3.0 US | S50B30US | 239 pk | 1994-1995 |
| M3 (E36) 3.2 US | S52B32US | 243 pk | 1996-1999 |
| Z3 M 3.2 US | S52B32US | 239-243 pk | 1998-2000 |
OEM-referentie (uitlaatklep): 11 34 1 739 823; 11 34 7 505 731 (M54B25, M54B30)
Denk ook aan de inlaatkleppen
Bij een gereviseerde cilinderkop worden de inlaatkleppen en de klepseals tegelijk met de uitlaatkleppen vervangen. Hier zijn de onderdelen die bij deze motoren passen:
| Inlaatkleppen BMW M50B25TU M52 M54 → |
| Klepseals uitlaat 6 mm → |
-
